Type de produit	Caisson d'extraction et d'insufflation extra-plat
Marque	UNELVENT
Modèle	CATB EXTRA-PLAT (gamme CATB 002 à 012)
Versions disponibles	Standard, Isolée 25 mm, Isolée 25 mm + inter monté
Débit d'air maxi (m³/h)	200 à 1200 selon modèle
Diamètre de raccordement (mm)	125, 160, 250, 315 selon modèle
Puissance absorbée (W)	70 à 310 selon modèle
Intensité nominale (A)	0,3 à 1,4 selon modèle
Poids (kg)	8 à 25 selon modèle
Alimentation électrique	Monophasé 230V-50 Hz
Protection moteur	Thermique intégrée
Indice de protection	IP 44 (IP 20 pour CATB 009, IP 55 pour CATB 012)
Classe d'isolation moteur	Classe B (F pour CATB 012)
Boîte à bornes extérieure	IP 55
Type de ventilateur	Centrifuge simple ouie à action en tôle d'acier galvanisée (courbe plate)
Matériau du caisson	Tôle d'acier galvanisée
Isolation (version isolée)	Laine de verre 25 mm M0
Nombre de vitesses	2 vitesses (variable en grande vitesse)
Applications	Extraction ou introduction d'air en tertiaire, ERP, logements individuels
Entretien	Accès facile pour entretien ; filtre G4 en option
Accessoires disponibles	Filtre intérieur G4, manchette couple, prise/sortie d'air, variateur, boîtier de commande, etc.
Installation	Multi-positions, en combles ou terrasse ; joints Véloduct sur piquages

FOIRE AUX QUESTIONS - CATB EXTRA-PLAT UNELVENT

Quelle est la hauteur minimale du caisson CATB EXTRA-PLAT ?

Le caisson est extra-plat avec une hauteur à partir de 17 cm selon le modèle. Par exemple, le CATB 002 a une hauteur de 170 mm (soit 17 cm).

Comment choisir le bon modèle de CATB en fonction du débit souhaité ?

La gamme propose 4 modèles : CATB 002 (200 m³/h), CATB 005 (500 m³/h), CATB 009 (900 m³/h) et CATB 012 (1200 m³/h). Sélectionnez celui qui correspond à vos besoins d'extraction ou d'insufflation.

Quelle est la différence entre les versions standard, isolée et isolée avec inter monté ?

La version standard n'a pas d'isolation. La version isolée 25 mm comprend une laine de verre M0 pour réduire le bruit et les pertes thermiques. La version isolée avec inter monté intègre en plus un interrupteur monté en usine.

Puis-je installer le CATB en extérieur ?

Oui, le caisson est conçu pour une installation en combles ou en terrasse. Veillez à respecter les indices de protection (IP44, IP55 pour certains modèles) et à utiliser les accessoires adaptés comme les prises d'air.

Quel niveau sonore attendre du CATB 009 ?

Les niveaux de pression acoustique (Lp) à 4 m sont donnés dans la notice : pour le CATB 009 nu, de 36 à 40 dB(A) selon les points de fonctionnement ; pour la version isolée, de 34 à 38 dB(A).

Comment entretenir le caisson CATB ?

L'accès pour entretien est facile. Il est recommandé de nettoyer périodiquement l'intérieur et de remplacer le filtre G4 (en option) si installé. Débrancher l'alimentation avant toute intervention.

Quels accessoires sont disponibles pour réguler la vitesse ?

Vous pouvez utiliser les variateurs de vitesse en saillie (REB 1N ou REB 2,5N selon modèle) ou le boîtier de commande et protection moteur (DEMA). Un variateur permet un réglage de 30 à 100%.

Le CATB est-il compatible avec un filtre ?

Oui, un filtre intérieur G4 (efficacité 90%) est disponible en option pour chaque modèle. Les références sont : AFL 002 pour le CATB 002, AFL 005, AFL 009, et MFL 125/160/250/315 pour les manchettes filtrantes.

Quelle est la protection thermique du moteur ?

Tous les modèles sont équipés d'une protection thermique intégrée qui coupe le moteur en cas de surchauffe. Cela évite les dommages électriques et garantit la sécurité.

Le CATB peut-il être utilisé pour l'extraction dans un ERP ?

Oui, il est conforme aux articles CH 29 à 40 du règlement de sécurité des ERP du 25 juin 1980. Convient aux locaux tertiaires et aux logements individuels.

MODE D'EMPLOI CATB EXTRA-PLAT UNELVENT

Les plus

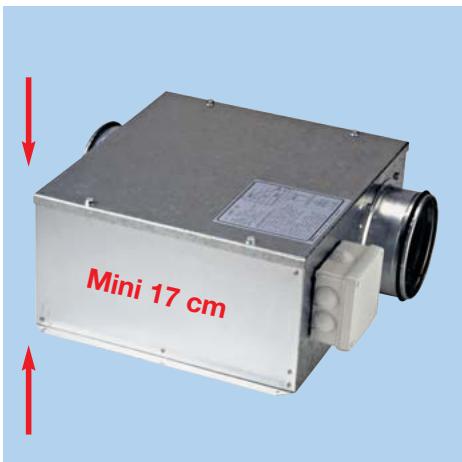

• Extra plat : hauteur à partir de 17 cm
• Faible niveau sonore

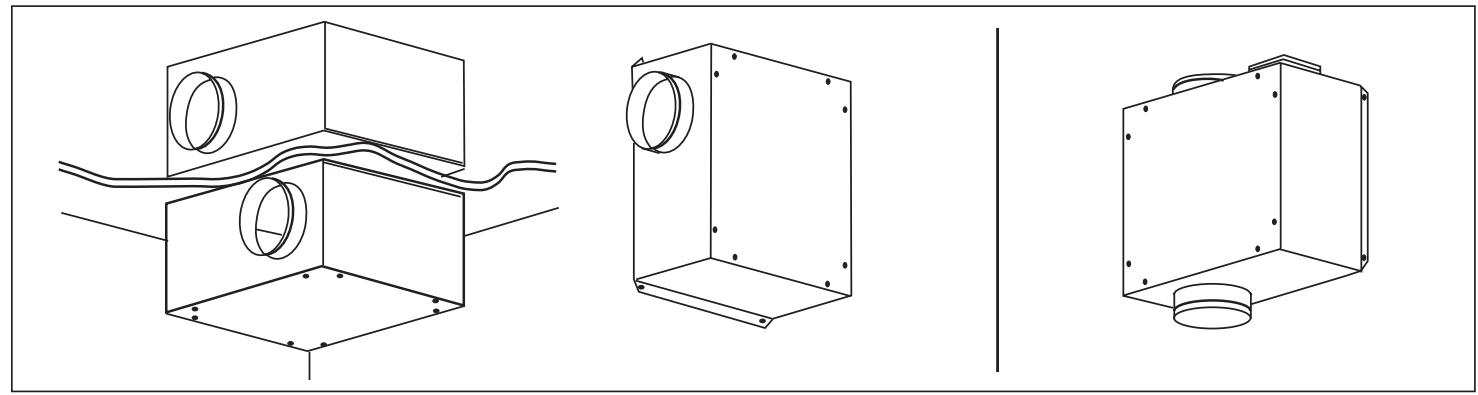

• Installation multi-positions
• Installation rapide et étanche (joint Véloduct)
• Installation en combles ou en terrasse
• Version standard ou isolée 2 vitesses
• Filtre G4 en option

Gamme

• 4 modèles de 100 à 1200 m3/h
• Standard, isolé ou isolé avec inter monté
• Sur demande : Isolé 50mm M0 (avec ou sans inter monté)

Applications

• Extraction ou introduction d'air en locaux tertiaires
• ERP en ventilation conforme aux articles CH 29 à 40 du règlement de sécurité des ERP du 25 juin 1980
• Ventilation logement individuel

Locaux tertiaires

ERP

Logements

- Caractéristiques générales

• Caisson en tôle d'acier galvanisée
• Ensemble centrifuge simple ouie à action en tôle d'acier galvanisée (courbe plate)
• Entraînement direct
• Moteur monophasé 230V-50 Hz - Classe B - IP 44 Classe B - IP 20 (CATB 009) / Classe F - IP 55 (CATB 012)
• 2 vitesses (variable en grande vitesse)
• Protection thermique intégrée
• Version isolée avec laine de verre 25 mm M0

Accès facile pour entretien

Joints Véloduct sur piquages (Classe C)

Boîte à bornes extérieure IP 55

- Caractéristiques techniques

Version standard

Référence	Code	Débit maxi(m3/h)	Øraccord(mm)	Puisance(W)	Intensité(A)	Poids(kg)
CATB 002	246 576	200	125	70	0,3	8
CATB 005	247 382	500	160	100	0,4	11
CATB 009	247 383	900	250	245	1,10	20
CATB 012	240 030	1200	315	310	1,40	25

Version isolée 25 mm

Référence	Code	Débit maxi (m3/h)	Ø raccord (mm)	Puisance (W)	Intensité (A)	Poids (kg)
CATB 002 ISO	246 577	200	125	70	0,3	8
CATB 005 ISO	243 275	500	160	100	0,4	11
CATB 009 ISO	243 278	900	250	245	1,10	20
CATB 012 ISO	240 031	1200	315	310	1,40	25

Version isolée 25mm+ inter monté

Référence	Code	Débit maxi (m3/h)	Ø raccord (mm)	Puisance (W)	Intensité (A)	Poids (kg)
CATB 002/I-ISO	243 593	200	125	70	0,3	8
CATB 005/I-ISO	243 595	500	160	100	0,4	11
CATB 009/I-ISO	243 597	900	250	245	1,10	20
CATB 012/I-ISO	240 203	1200	315	310	1,40	25

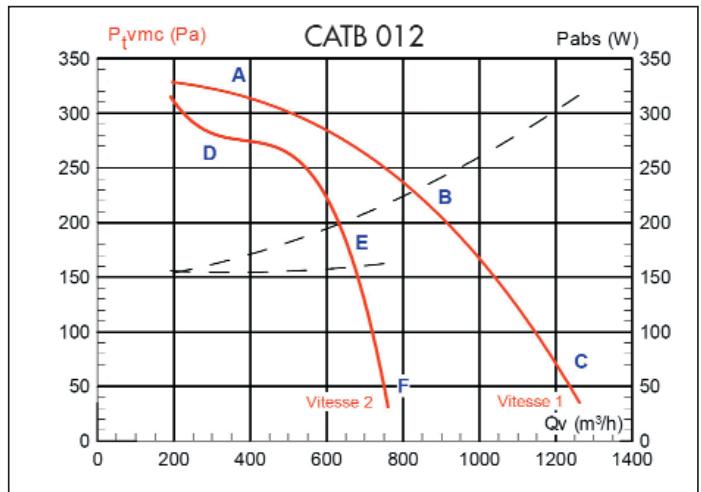

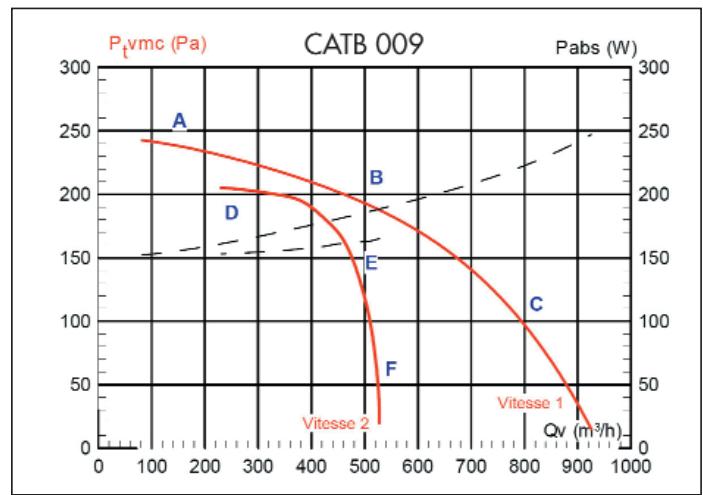

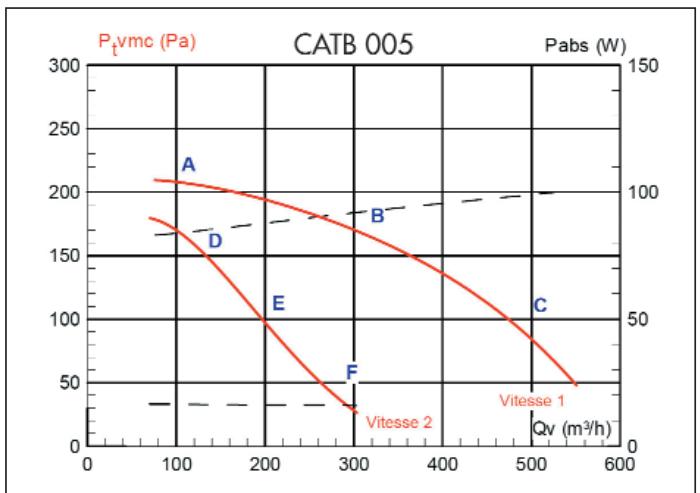

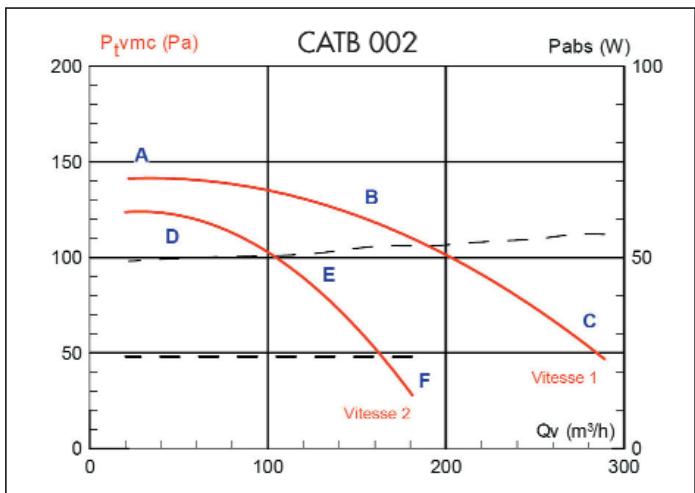

Courbes aérauliques et acoustiques

• Lp en dB(A): Niveau de pression acoustique mesuré en champ libre hémisphérique; sur une surface réfléchissante; le micro placé à 4 m de la source sonore. Refoulement raccordé. ** Lw en dB(A): Niveau de puissance acoustique rayonné dans le conduit aval.

CATB 002	A Lp* / Lw**	B Lp* / Lw**	C Lp* / Lw**	D Lp* / Lw**	E Lp* / Lw**	F Lp* / Lw**
Nu	30/63	31/63	31/63	28/61	27/59	23/55
Isolé	27/60	28/57	27/57	25/58	24/53	22/49

CATB 009	A Lp* / Lw**	B Lp* / Lw**	C Lp* / Lw**	D Lp* / Lw**	E Lp* / Lw**	F Lp* / Lw**
Nu	36/68	40/70	40/72	36/67	37/64	37/60
Isolé	34/66	36/68	38/72	33/65	34/62	34/58

CATB 005	A Lp* / Lw**	B Lp* / Lw**	C Lp* / Lw**	D Lp* / Lw**	E Lp* / Lw**	F Lp* / Lw**
Nu	36/63	37/64	36/66	30/60	30/57	31/56
Isolé	32/61	33/62	33/64	27/58	27/55	29/54

CATB 012	A Lp* / Lw**	B Lp* / Lw**	C Lp* / Lw**	D Lp* / Lw**	E Lp* / Lw**	F Lp* / Lw**
Nu	41/71	44/73	47/77	39/70	41/67	43/64
Isolé	38/69	41/71	44/75	36/68	38/65	40/62

Caissons d'extraction et d'insufflation extra-plats série CATB

Dimensions (mm)

Type	Caisson						Fixations
	A	B	C	Ø D	E	F	G	H	J
002	340	316	170	125	93	430	350	336	250
005	406	428	210	160	106	540	460	440	360
009	482	434	337	250	145	620	480	460	382
012	537	495	355	315	168	652	537	515	470
002 isolé	340	330	210	125	93	430	364	358	250
005 isolé	406	468	235	160	129	540	502	482	360
009 isolé	482	488	364	250	178	630	530	514	400
012 isolé	537	544	380	315	194	652	587	565	470

Accessoires

Filtre intérieur G4 efficacité 90% GRAVI

CATB	Référence	Code
002	AFL 002	978 170
005	AFL 005	977 384
009	AFL 009	977 385
012	AFL 012	-

CATB	Référence	Code
002	MFL 125	973 700
005	MFL 160	973 669
009	MFL 250	973 703
012	MFL 315	973 704

• Manchette couple

CATB	Référence	Code
002	MSF 125	972 414
005	MSF 160	975 615
009	MSF 250	975 617
012	MSF 315	975 618

Choc Isol
Récédence	Code
CHOC ISOL (le jeu de 4)	990 001

• Prise et sortie d'air

CATB	Référence	Code
002	APC 125	875 062
005	APC 160	875 063
009	APC 250	874 474
012	APC 315	875 064

CATB	Référence	Code
002	PAF 125	875 307
005	PAF 160	875 309
009	PAF 250	875 311
012	PAF 315	875 312

Interdiction de proximité

CATB	Référence	Code
Tout type	INTER PROX PA 16 A	702 964

CATB	Référence	Code
Tout type	REGUL 2	700 574

• Variateur de vitesse en saillie (de 30 à 100%)

CATB	Référence	Code
002	REB 1N	704 149
005	REB 1N	704 149
009	REB 2,5N	704 177
012	REB 2,5N	704 177

CATB	Référence	Code
002	REB 1NE	704 147
005	REB 1NE	704 147
009	REB 2,5NE	704 178
012	REB 2,5NE	704 178

• Boîtier de commande et protection moteur

CATB	Référence	Code
002	DEMA 0,40	709 954
005	DEMA 0,63	707 871
009	DEMA 1,60	707 873
012	DEMA 1,60	707 873

• Batteries électriques (voir page 366)

CATB	Référence	Code
Tout type	DEPRESSIONSTAT 40/300	711 959
