SILENTUB & TDM - Ventilation UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur centrifuge silencieux
Marque	UNELVENT
Modèle	SILENTUB & TDM (TDM-100, TDM-200)
Utilisations principales	Habitat (bains, douches, toilettes) et tertiaire (bureaux, vestiaires, WC, cabines de péage, fumoirs)
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale	SILENTUB : 12 W ; TDM-100 : 13 W ; TDM-200 : 25 W
Niveau sonore (pression à 1,5 m)	SILENTUB : 37,5 dB(A) ; TDM-100 : 40 dB(A) ; TDM-200 : 44,5 dB(A)
Débit d'air maximal (à ouïe libre)	SILENTUB : 100 m³/h ; TDM-100 : 110 m³/h ; TDM-200 : 200 m³/h
Dimensions	TDM-100 : Ø 99 mm, L 67,5 mm ; TDM-200 : Ø 118 mm, L 78 mm ; SILENTUB : non spécifiées
Poids	SILENTUB : 0,5 kg ; TDM-100 : 0,4 kg ; TDM-200 : 0,6 kg
Matériau	Corps et hélice en polypropylène injecté
Type de moteur	Monophasé variable régulable sur silentbloc
Protection thermique	Intégrée
Température ambiante max.	40 °C
Clapet anti-retour	Inclus sur TDM-100 ; non mentionné pour SILENTUB et TDM-200
Montage	Encastrable mur ou plafond
Indice de protection	IPx4
Classe d'isolement	II
Accessoires fournis	Boîte à bornes
Facilité d'installation	2 passages de câbles possibles

FOIRE AUX QUESTIONS - SILENTUB & TDM UNELVENT

Comment installer le SILENTUB au plafond ?

Le SILENTUB se monte encastré au plafond. Assurez-vous de respecter les distances de sécurité et de fixer l'appareil via la boîte à bornes fournie. Raccordez l'alimentation 230V~50Hz en utilisant l'un des deux passages de câbles.

Quel est le niveau sonore du TDM-100 ?

Le TDM-100 affiche un niveau de pression sonore de 40 dB(A) à 1,5 m en champ libre, ce qui le rend très silencieux pour une utilisation dans des espaces sensibles.

Le clapet anti-retour est-il inclus ?

Sur le modèle TDM-100, un clapet anti-retour est intégré. Pour le SILENTUB et le TDM-200, il n'est pas mentionné ; vérifiez les accessoires fournis ou achetez-le séparément si nécessaire.

Puis-je réguler la vitesse du moteur ?

Oui, le moteur est régulable (monophasé variable). Vous pouvez utiliser un variateur de vitesse adapté pour ajuster le débit d'air selon vos besoins.

Quelle est la température maximale d'utilisation ?

La température ambiante maximale de l'air ne doit pas dépasser 40 °C. Une utilisation au-delà pourrait endommager le ventilateur.

Comment nettoyer l'appareil ?

Débranchez l'alimentation électrique. Nettoyez les pales et le corps avec un chiffon doux légèrement humide. N'utilisez pas de produits abrasifs ou corrosifs. Assurez-vous que l'appareil soit sec avant de le remettre sous tension.

Quels sont les diamètres disponibles pour les TDM ?

Le TDM-100 a un diamètre de 99 mm et le TDM-200 un diamètre de 118 mm. Les longueurs sont respectivement de 67,5 mm et 78 mm.

Comment raccorder l'alimentation électrique ?

Utilisez la boîte à bornes fournie. Branchez le fil de phase (L) et le neutre (N) sur le bornier. Le moteur est à double isolation (classe II), donc aucun branchement de terre n'est nécessaire.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (fusible, disjoncteur). Assurez-vous que la protection thermique n'a pas déclenché (laissez refroidir). Si le problème persiste, contactez le service client UNELVENT.

La garantie est-elle incluse ?

Les ventilateurs UNELVENT sont généralement garantis 2 ans. Consultez la notice complète ou le revendeur pour les conditions exactes de garantie.

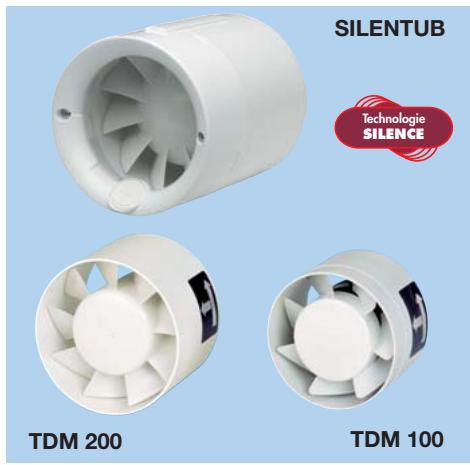

MODE D'EMPLOI SILENTUB & TDM UNELVENT

Les plus

• Très faible niveau sonore
• Forte pression
• Facilité d'installation

TDM 100 / TDM 200

• Encastrable mur ou plafond
• Boîte à bornes
• Clapet anti-retour (TDM 100)

Applications

Le choix cible du SILENTUB et des TDM permet des applications très variées :

Habitat : bains, douches, toilettes …

Tertiaire: bureaux, vestiaires, WC, cabines de péage, fumoirs...

Logement individuel

Locaux tertiaires

- Caractéristiques générales

• 2 passages de câbles possibles d'alimentation pour une installation plus facile. Corps et hélice en polypropylène.
• Moteur 230V 50 Hz régulable
• Protection thermique
• Température d'air maximale de l'air ambiant : 40°C
• Clapet anti-retour

Moteur sur silentbloc

Corps et hélice en polypropylène injecté - Moteur monophasé variable 230V - 50 Hz - régulable - Protection thermique intégrée - Température maximale de l'air ambiant: 40°C

Exemple d'installation ABSOLUMENT SILENCIEUX 100 m3/h - 37,5 dB(A)

- Caractéristiques techniques

Récédence	Code	Puisance maxi(W)	Tension(V)50 Hz	Niveau pressionsonore(dB(A))*	Débità ouie libre(m3/h)	Classed'isolementIndice deprotection	Poids(kg)
SILENTUB	257 000	12	230	37,5	100	II - IPx4	0,5
TDM-100	250 531	13	230	40	110	II - IPx4	0,4
TDM-200	251 660	25	230	44,5	200	II - IPx4	0,6

• Niveau de pression sonore à 1,5 m en champ libre

Dimensions (mm)

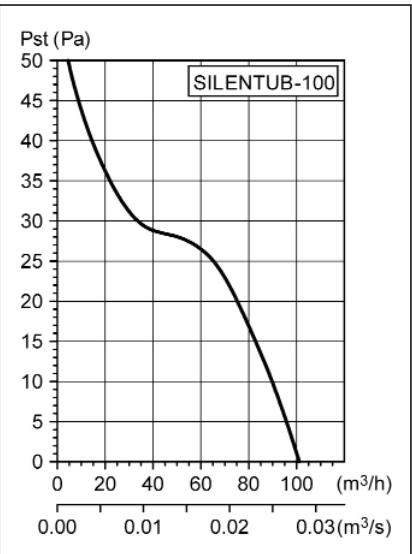

SILENTUB

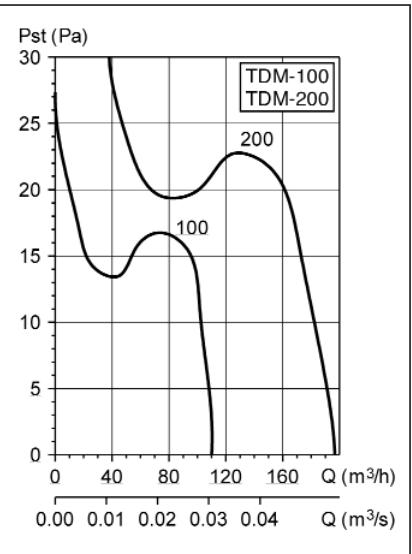

TDM

Type	Ø D	L
TDM-100	99	67,5
TDM-200	118	78
