Type de produit	Ampli guitare
Marque	Peavey
Modèle	Supreme 160
Puissance	160 W (estimation)
Canaux	Normal et Lead (sélectionnable par interrupteur ou pédale)
Entrées instrument	High Gain (+6 dB) et Low Gain
Contrôles canal Normal	Normal Gain, Bright Switch (brillance ±6 dB)
Contrôles canal Lead	Post Gain, Gain Switch, Shift Switch, Supersat (distorsion transistor à tube), équalisation active Presence (±15 dB), Body (±15 dB), Edge (±15 dB)
Égalisation passive	Graves, Médiums, Aigus (potentiomètres rotatifs)
Reverb	Reverb à ressort avec réglage de niveau global
Boucle d'effets	Preamp Out (sortie ligne) et Power Amp In (entrée ampli de puissance)
Sorties haut-parleur	2 prises pour haut-parleurs externes (impédance minimale totale 4 ohms)
Sélecteur d'impédance	Réglable pour correspondre à l'impédance des haut-parleurs (ex: 8 ohms pour deux baffles de 16 ohms)
Pédale de commande	Incluse, pour sélection de canal et activation/désactivation de la reverb
Alimentation	Secteur avec câble à 3 fils et mise à la terre
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir le boîtier (risque de choc électrique)
Garantie	Valable aux États-Unis et au Canada ; dans les autres pays, garantie assurée par le distributeur local

FOIRE AUX QUESTIONS - SUPREME 160 PEAVEY

Comment brancher la pédale de commande fournie ?

Insérez la fiche de la pédale dans la prise Footswitch (22) à l'arrière de l'ampli. Enfoncez-la bien à fond jusqu'au second clic pour assurer un bon contact. La pédale permet de sélectionner le canal Normal ou Lead et d'activer/désactiver la réverbération.

Quelle est la différence entre les entrées High Gain et Low Gain ?

L'entrée High Gain offre un gain supplémentaire de 6 dB par rapport à l'entrée Low Gain. Utilisez la High Gain pour la plupart des guitares électriques. La Low Gain est prévue pour les instruments à très haut niveau de sortie qui satureraient l'entrée High Gain. Si les deux entrées sont utilisées simultanément, les niveaux sont équivalents.

Comment régler l'égalisation pour un son clair ?

Pour un son clair, sélectionnez le canal Normal (bouton Channel Select en position Out). Utilisez les réglages passifs Graves, Médiums et Aigus selon vos préférences. Le Bright Switch accentue les aigus de 6 dB si nécessaire. Évitez d'activer le Supersat et le Gain Switch pour garder un son propre.

Qu'est-ce que le Supersat et comment l'utiliser ?

Le Supersat est un circuit de distorsion à transistor simulant la saturation d'un tube. Pour l'utiliser, activez le canal Lead via la pédale ou le sélecteur de canal, puis appuyez sur le sélecteur Supersat en position In. Ajustez ensuite le Post Gain pour régler le volume de distorsion.

Comment brancher des haut-parleurs externes supplémentaires ?

Branchez vos haut-parleurs dans les prises Speaker Outputs (23) à l'arrière. Assurez-vous que l'impédance totale ne soit pas inférieure à 4 ohms. Utilisez le Selector d'impédance (24) pour choisir l'impédance appropriée : par exemple, réglez sur 8 ohms si vous utilisez deux baffles de 16 ohms.

À quoi servent les prises Preamp Out et Power Amp In ?

La prise Preamp Out (21) fournit un signal de niveau ligne pour être envoyé vers une table de mixage, un magnétophone ou d'autres appareils. La prise Power Amp In (20) permet d'injecter un signal externe directement dans l'amplificateur de puissance. Ensemble, elles forment une boucle d'effets pour insérer des pédales ou processeurs.

Comment nettoyer mon ampli Supreme 160 ?

Débranchez l'ampli avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager les composants. Évitez l'humidité.

Que faire si l'ampli ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur Power (19) est en position On. Si la Power LED (18) ne s'allume pas, l'ampli peut être hors tension ou le fusible interne peut être grillé. Consultez un technicien qualifié.

Puis-je utiliser l'ampli sans mise à la terre ?

Il est fortement déconseillé d'enlever la broche de mise à la terre. Une mise à la terre correcte réduit le bruit de fond et diminue les risques de choc électrique. Si nécessaire, utilisez un adaptateur de mise à la terre approprié.

Comment obtenir le manuel d'utilisation en français ?

Le manuel d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez le télécharger directement ou demander une traduction dans votre langue en indiquant votre adresse email.

MODE D'EMPLOI SUPREME 160 PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur, aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

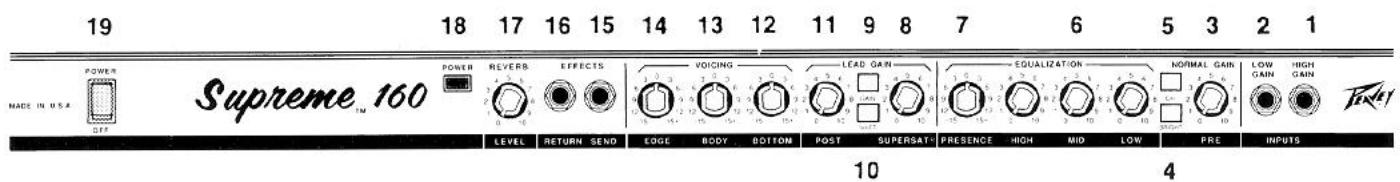

Cette prise s'utilise avec la plupart des guitares électriques. Elle donne un gain supérieur de 6 dB à l'entrée "Low Gain".

Cette prise accepte les instruments à très haut niveau de sortie qui causeraient de la saturation (distorsion) sur l'entrée "High Gain". Si les deux entrées sont utilisées simultanément, les niveaux sont alors équivalents ("High Gain").

NORMAL GAIN (3)

Contrôle le niveau de volume du canal "Normal" et n'est pas affecté par les commandes "SuperSat" ou "Post Gain".

BRIGHT SWITCH (sélecteur de brillance) (4)

Accentue (6 db) les fréquences aigües. Pour activer, mettre le bouton en position "In".

Channel SELECT SWITCH (sélecteur de canal) (5)

Permet de sélectionner le canal «Lead» ou le canal «Normal». La position «In» du sélecteur correspond au canal «Lead» et la position «Out» sélectionne le canal «Normal».

Réglages de tonalité passifs réglant respectivement les fréquences graves, moyennes et aigues.

Réglage de tonalité active (±15 dB) affectant les fréquences très aiguës. 0 à +15 renforce (amplifie), 0 à -15 coupe (réduit).

Supersat (sélecteur supersat) (8)

Simulation par transistor de distorsion à tube (saturation douce). Afin de pouvoir utiliser l'effet "SuperSat", le canal "Lead" doit être activé via la télécommande au pied.

GAIN SWITCH (interrupteur de GAIN) (9)

Hausse le gain global du système. Abaisser à la position "In" pour activer.

SHIFT SWITCH (commutateur de décalage) (10)

Change la fréquence à laquelle la commande "Body" agit. La position "In" permet à la commande "Body" d'agir à une fréquence plus aiguë et la position "Out" sélectionne une fréquence plus grave.

POST GAIN (11)

Commande le volume général du canal "Lead". Le réglage final de niveau doit être effectué après avoir obtenu la sonorité désirée à l'aide des autres réglages.

Réglage de tonalité actif (type passage bas, ±15 dB) faisant varier la coupure ou l'amplification des fréquences graves.

NOTE : Cette commande ne fonctionne pas sur le canal "Normal".

BODY (corps) (13)

Bouton de réglage de tonalité actif (correction ± 15 dB) faisant varier la coupure ou l'amplification des fréquences moyennes.

NOTE : Cette commande ne fonctionne pas sur le canal "Normal".

EDGE (aigus) (14)

Bouton de réglage de tonalité actif (typeonne haut, ± 15 dB) faisant varier la coupure ou l'amplification des haute fréquences.

NOTE : Cette commande ne fonctionne pas sur le canal "Normal".

Prise de sortie servant à fournir des signaux à des appareils externes de traitement de signal ou d'effets à bas niveau.

Prise d'entrée pour signaux provenant d'appareils externes de traitement de signal ou d'effets à bas niveau.

REVERB LEVEL (niveau de réverbération) (17)

Contrôle le niveau de réverbération global.

POWER LED (DEL témoin de mise sous tension) (18)

S'allume lorsque l'ampli reçoit l'alimentation CA.

POWER SWITCH (interrupteur d'alimentation) (19)

Mettre l'interrupteur en position "On". La lampe témoin rouge (DEL) s'illumine indiquant que l'appareil est alimenté en courant.

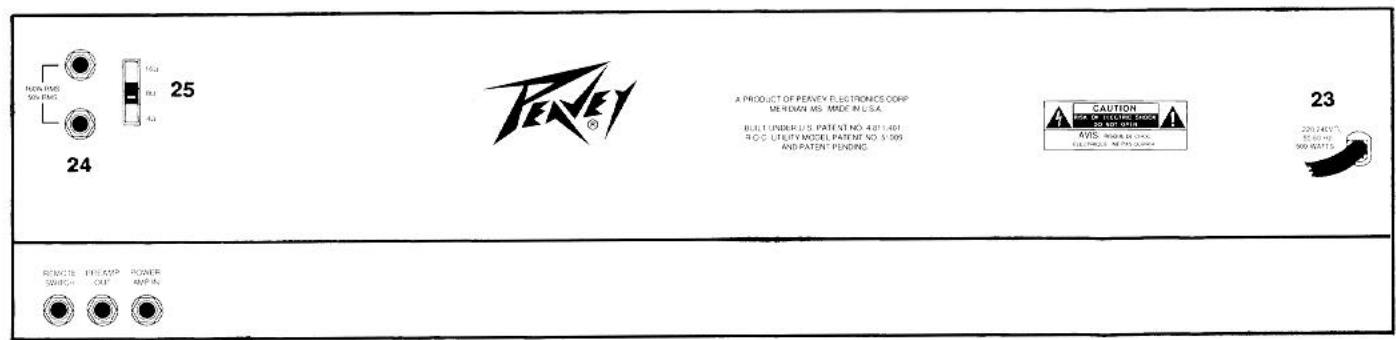

22 21 20

POWER AMP INPUT (Entrée ampli de puissance) (20)

Sert à brancher un signal de niveau ligne à l'amplificateur de puissance.

PREAMP OUT (sortie préampli) (21)

La sortie préampli peut être utilisée pour amener le signal à une table de mixage, un magnétophone, etc. Utilisez des câbles blindés pour brancher la sortie du préampli à l'entrée d'un magnétophone, d'un mélangeur, etc. Ce branchement n'affecte pas le fonctionnement de l'amplificateur.

Permet de brancher la pédale-interrupteur incluse. L'interrupteur au pied est utilisé pour sélectionner les canaux "Normal" ou "Lead" et pour permettre hors circuit la réverbération. Afin d'assurer un bon fonctionnement lors de l'utilisation de l'interrupteur au pied, insérez la fiche bien à fond (au second clic).

Pour toute sécurité, nous avons incorporé un câble d'alimentation secteur à 3 fils avec mise-à-terre appropriée. Il n'est pas recommandé d'enlever la broche de mise-à-terre en aucune circonstance. S'il est nécessaire d'utiliser l'équipement sans mise-à-terre appropriée, utilisez des adaptateurs de mise-à-terre convenables. Une bonne mise-à-terre amoindrit le bruit de fond et réduit grandement les risques de choc.

Prises de sortie pour haut-parleur(s) externe(s). L'impédance totale résultat doit être au minimum de 4 ohms.

Sert à sélectionner l'impédance appropriée pour le ou les haut-parleurs. Par exemple, si deux haut-parleurs de même impédance sont utilisés, le sélecteur doit être réglé à la moitié de cette valeur. Si deux baffles de 16 ohms sont utilisés, le sélecteur d'impédance doit être réglé à 8 ohms.

Ces clauses de garantie ne sont valables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
