Type de produit	Amplificateur pour guitare basse
Marque	PEAVEY
Modèle	BASIC 112
Haut-parleur	12 pouces (30,48 cm)
Égalisation	4 bandes actives avec point milieu
Entrée instrument	Jack 1/4" mono
Interrupteur actif/passif	Réduction de 10 dB pour basses actives
Interrupteur Bright	Augmente les aigus pour plus de brillance
Contrôle Pre-Gain	Réglage du gain d'entrée du préamplificateur
Boucle d'effets	Send/Return Jack 1/4"
Prise casque	Jack 1/4" stéréo (déconnecte le haut-parleur)
Sortie haut-parleur additionnel	Jack pour enceinte supplémentaire (charge min. 8 ohms)
Alimentation	120 VAC 60 Hz
Fusible	1 A
Sécurité	Ne pas ouvrir, risque de choc électrique. Ne pas exposer à la pluie ou à l'humidité.
Entretien	Nettoyer avec un chiffon sec. Aucune pièce réparable par l'utilisateur.
Réparabilité	Confier à un réparateur Peavey agréé.

FOIRE AUX QUESTIONS - BASIC 112 PEAVEY

Comment brancher ma basse sur le BASIC 112 ?

Utilisez un câble blindé Jack 1/4" mono pour connecter votre basse à l'entrée INPUT située sur la face avant.

Quel type de câble utiliser ?

Nous conseillons un câble blindé pour éviter les interférences. Assurez-vous qu'il est en bon état.

Comment utiliser l'interrupteur actif/passif ?

Si vous utilisez une basse active, positionnez l'interrupteur sur la position active (réduction de 10 dB) pour éviter la saturation. Pour une basse passive, laissez-le en position passive.

À quoi sert l'interrupteur Bright ?

L'interrupteur Bright augmente le niveau des aigus pour un son plus agressif et plus net. Idéal pour obtenir plus de brillance.

Comment régler l'égalisation 4 bandes ?

L'égalisation est active avec un point milieu. En tournant un contrôle en dessous du point milieu, vous atténuez la bande de fréquences ; au-dessus, vous la boostez. Expérimentez pour trouver votre son.

Quelle est la différence entre Pre-Gain et Volume ?

Le Pre-Gain contrôle le niveau d'entrée du préamplificateur et influence le grain du son. Le Volume contrôle le niveau de sortie général. Un Pre-Gain trop haut peut saturer le son.

Comment utiliser la boucle d'effets ?

Connectez le jack SEND à l'entrée de votre processeur d'effets et le jack RETURN à la sortie de ce dernier. Cela permet de traiter le son après le préampli et l'égalisation.

Puis-je utiliser un casque ? Que se passe-t-il ?

Oui, branchez un casque Jack 1/4" stéréo dans la prise HEADPHONES. Cela déconnecte automatiquement le haut-parleur intégré pour une écoute silencieuse.

Puis-je connecter une enceinte supplémentaire ?

Oui, utilisez la sortie prévue à cet effet. L'enceinte supplémentaire doit avoir une impédance minimale de 8 ohms.

Comment entretenir l'ampli ?

Nettoyez l'appareil avec un chiffon sec. Ne pas ouvrir le boîtier ; aucune pièce n'est réparable par l'utilisateur. Confiez les réparations à un réparateur Peavey agréé.

MODE D'EMPLOI BASIC 112 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

Félicitations pour l'achat de l'amplificateur basse Minx® 110 ou Basic™ 112. Malgré leur encombrement réduit, ces deux modèles sont particulièrement efficaces et conviennent aussi bien aux débutants qu'aux instrumentistes chevronnés cherchant un amplificateur de travail à un prix raisonnable.

Interrupteur Bright (Brilliance)

Contrôle de Pre-Gain

Equalisation 3-bandes

Boucle d'effets

Prise Casque

Prise pour Haut-Parleur additionnel

Haut-Parleur de 10''

Interrupteur pour guitares Actives/Passives

Interrupteur Bright (Brilliance)

Contrôle de Pre-Gain

Equalisation 4-bandes

Boucle d'effets

Prise Casque

Prise pour Haut-Parleur additionnel

Haut-Parleur de 12"

Ce manuel est commun aux 2 modèles Minx 110 et Basic 112. Veuillez vous référer aux sections concernant votre produit pour connaître les possibilités de celui-ci. Veuillez lire attentivement les messages de précautions de ce manuel pour votre propre sécurité et celle de votre ampli.

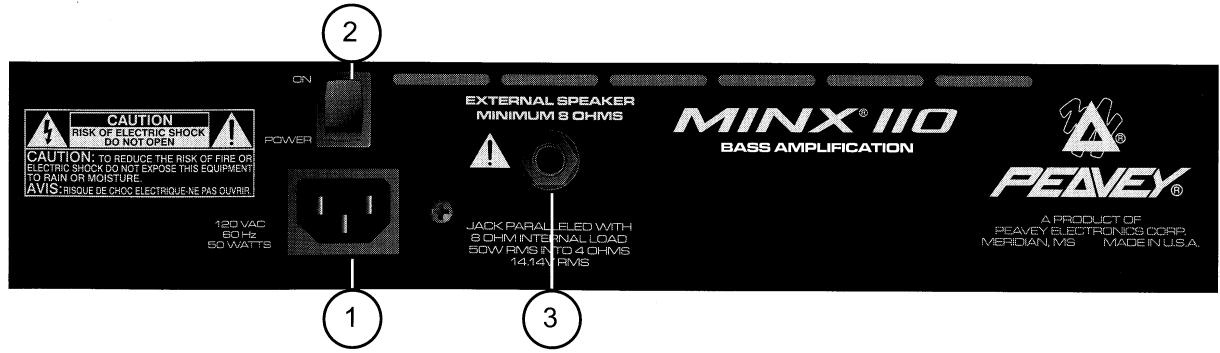

1. Connecteur d'alimentation

Prise pour cordon d'alimentation IEC, fournissant l'électricité au Minx 110. Branchez le cordon d'alimentation pour permettre l'amplificateur sous tension. L'équipement peut être endommagé si une tension d'alimentation incorrecte est utilisée (voir les specifications de tension sur l'amplificateur).

2. Interrupteur d'alimentation

En plaçant l'interrupteur en position "On", la LED rouge d'alimentation s'allumera et l'appareil sera sous tension.

Ce Jack permet la connexion d'une enceinte supplémentaire. La charge minimum de cette enceinte est de 8 Ohm.

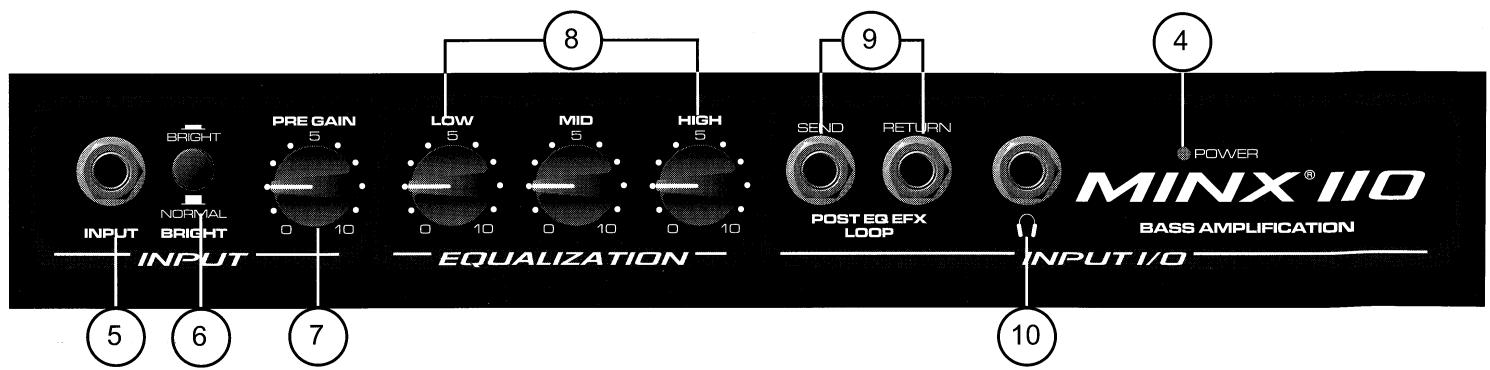

MINX 110 - Face avant

4. Powerled

Cette LED s'illumine pour indiquer que l'ampli est sous tension.

5. INPUT

Ce Jack 1/4'' mono est l'entrée pour votre guitare basse. Nous vous conseillons d'utiliser un câble blindé pour la connexion instrument-ampli.

6. Interrupeur BRIGHT

Pressez cet interrupteur pour augmenter le niveau d'aigu de votre signal (plus de brillance). Ceci vous permet d'obtenir un son plus agressif et d'une plus grande netteté.

7. Pre-gain

Ce contrôle permet le réglage du gain d'entrée du préamplificateur. Utilisez ce contrôle pour attaquer correctement le préampli mais évitez toute distorsion afin de protégé vos haut-parleurs.

8. EQUALISATION

L'équivalence 3-bandes du Minx 110 vous permet d'obtenir une bonne palette de sons. Chacun des contrôles est passif ; en position "10", le contrôle n'a pas d'influence sur la bande de fréquences correspondantes, en le tournant contre-horairement, vous atténuez cette bande de fréquences.

9. BOUCLE d'effets

Cette paire de Jacks (SEND et RETURN) vous permet de "traiter" votre son avant de l'amplifier (mais après l'avoir pré-amplifié et équalisé). Vous pouvez par exemple connecter le Jack SEND à l'entrée d'un processeur d'effets et le RETURN à la sortie de ce même processeur, pour profiter des caractéristiques de ce dernier.

10. HEADPHONES - prise CASQUE

Ce jack 1/4 stéreo vous permet de travailler silencieusement en y branchant un casque d'écoute standard (Utiliser ce Jack déconnectera le Haut-Parleur de votre ampli).

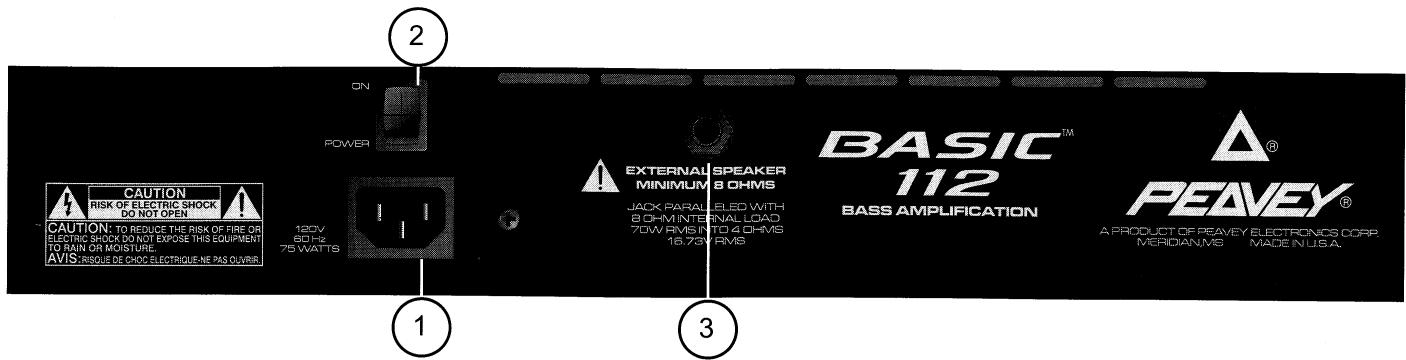

1. Connecteur d'alimentation

Prise pour cordon d'alimentation IEC, fournissant l'électricité au Basic 112. Branchez le cordon d'alimentation pour permettre l'amplificateur sous tension. L'équipement peut être endommagé si une tension d'alimentation incorrecte est utilisée (voir les specifications de tension sur l'amplificateur).

2. Interrupeur d'alimentation

En plaçant l'interrupteur en position "On", la LED rouge d'alimentation s'allumera et l'appareil sera sous tension.

Ce Jack permet la connexion d'une enceinte supplémentaire. La charge minimum de cette enceinte est de 8 Ohm.

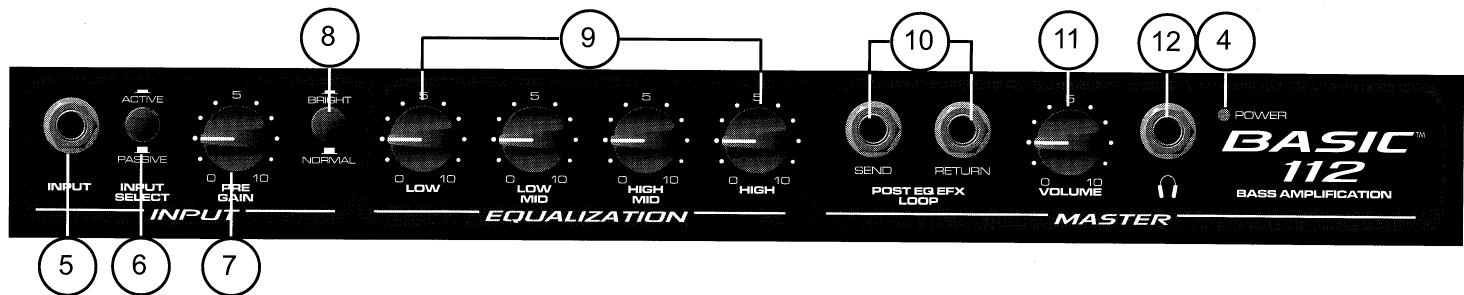

4. POWER LED

Cette LED s'illumine pour indiquer que l'ampli est sous tension.

5. INPUT

Ce Jack 1/4'' mono est l'entrée pour votre guitare basse. Nous vous conseillons d'utiliser un câble blindé pour la connexion instrument-ampli.

Cet interrupteur permet de diminuer de 10 dB le signal d'entrée de l'ampli. Si vous utilisez une basse active, positionnez celui-ci en force pour éviter tout problème de saturation du préampli du Basic 112. Si vous utilisez une basse passive, positionnez le "sortie".

7. PRE GAIN

Ce contrôle permet le réglage du gain d'entrée du préamplificateur. Utilisez ce contrôle pour attaquer correctement le préampli mais évitez toute distorsion afin de protégerez vos haut-parleurs.

8. Interrupeur BRIGHT

Pressez cet interrupteur pour augmenter le niveau d'aigu de votre signal (plus de brillance). Ceci vous permet d'obtenir un son plus agressif et d'une plus grande netteté.

9. EQUALISATION

L'équivalence 4-bandes du Basic 112 vous permet d'obtenir une grande polyvalence de sons. Ses contrôles sont actifs ; ils possèdent un "point milieu" ; en dessous de celui-ci, vous filtrez la bande de fréquences concernées, au-dessus, vous "boostez" ces mêmes fréquences.

10. BOUCLE d'effets

Cette paire de Jacks (SEND et RETURN) vous permet de "traiter" votre son avant de l'amplifier (mais après l'avoir pré-amplifié et équalisé). Vous pouvez par exemple connecter le Jack SEND à l'entrée d'un processeur d'effets et le RETURN à la sortie de ce même processeur, pour profiter des caractéristiques de ce dernier.

11. Volume

Ce potentiomètre contrôle le niveau de sortie général de votre Basic 112. Il est important de bien le différencier du Pre-Gain, qui contrôle le niveau d'entrée de votre ampli. Ce dernier a une importance considérable pour le "grain" de votre son, mais le positionner trop "haut" engendrera une saturation de votre son.

12. Headphones - PRESE CASQUE

Ce jack 1/4" stéreo vous permet de travailler silencieusement en y branchant un casque d'écoute standard (Utiliser ce Jack déconnectera le Haut-Parleur de votre ampli).

MINX® 110

Mains Fuse = 1 amp

Mains Voltage = 120 VAC 60 Hz
