ECOUSTIC 110 - Amplificateur acoustique PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur acoustique combo
Marque	PEAVEY
Modèle	ECOUSTIC 110
Haut-parleur	10" (25,4 cm) Blue Marvel® coaxial avec tweeter haute définition
Puissance ampli	Bi-amplifié : 30 W graves/médiums, 10 W aigus
Nombre de canaux	2 (canal instrument et canal micro)
Égalisation	2 égaliseurs 4 bandes indépendants
Effets intégrés	Chorus, Phaser, Delay, Rotating Speaker (Leslie), Reverb
Processeur anti-Larsen	Freq Out™ avec sélection Off/Narrow/Wide
Inversion de phase	Oui, sur canal 1
Entrées	1 entrée jack 1/4" instrument (haute impédance), 1 entrée XLR/jack combo micro (basse impédance), 1 entrée auxiliaire jack 1/4"
Sorties	1 sortie ligne asymétrique XLR, 1 sortie préampli jack 1/4", 1 entrée ampli de puissance jack 1/4"
Connecteur pédalier	8 broches pour pédalier optionnel PFC-3
Alimentation	Secteur via connecteur IEC, câble secteur fourni
Poids	Environ 12 kg (estimation)
Dimensions	Environ 400 x 350 x 300 mm (estimation)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir le capot. Confier toute réparation à un technicien agréé Peavey.
Pièces détachées et réparabilité	Contacter un revendeur ou service après-vente Peavey agréé pour toute pièce ou réparation.
Informations générales	Amplificateur compact et léger, idéal pour guitare acoustique, violon, harmonica et voix. Utilise un système tampon pour capturer les nuances acoustiques.

FOIRE AUX QUESTIONS - ECOUSTIC 110 PEAVEY

Comment brancher un micro sur l'Ecoustic 110 ?

Utilisez l'entrée XLR ou jack combo (canal micro) située sur le panneau avant. Ajustez le niveau avec le contrôle de gain du canal micro.

Comment utiliser le processeur anti-Larsen Freq Out ?

Le sélecteur Freq Out propose trois positions : Off, Narrow (filtrage étroit) et Wide (filtrage large). En cas de larsen, enclenchez le processeur en appuyant sur le contrôle. Si le larsen persiste, passez en mode Wide. Les filtres s'adaptent automatiquement.

Comment mémoriser un preset avec le pédalier PFC-3 ?

Mettez le pédalier en mode PRESET SELECT (Led éteinte). Ajustez les réglages sur le panneau avant, puis double-cliquez sur l'un des trois interrupteurs de preset (46, 48 ou 50) pour enregistrer votre configuration.

Comment inverser la phase du signal ?

Sur le panneau avant, utilisez l'interrupteur Phase Reverse (19 ou 32) du canal souhaité. Cela peut aider à éliminer les problèmes de larsen, particulièrement avec la guitare ou les micros fixes.

Comment régler l'égalisation sur l'Ecoustic 110 ?

Chaque canal dispose d'un égaliseur 4 bandes avec des contrôles de fréquences. Ajustez les curseurs pour modifier les basses, médiums et aigus selon votre instrument ou voix.

Comment réinitialiser les réglages d'usine ?

Maintenez enfoncés les contrôles EFX ADJUST et REV/DLY (9 & 22) tout en mettant l'amplificateur sous tension. Les mémoires d'usine seront restaurées.

Quels sont les effets disponibles et comment les utiliser ?

Les effets incluent Chorus, Phaser, Delay (répétition) et Rotating Speaker (Leslie). Utilisez le contrôle EFX ADJUST (10 ou 23) pour sélectionner l'effet en appuyant sur le bouton, puis tournez pour ajuster le paramètre. Le contrôle REV/DLY règle la réverbération et le delay.

Puis-je utiliser une guitare électrique avec l'Ecoustic 110 ?

Oui, l'entrée instrument accepte les signaux haute impédance. Cependant, l'amplificateur est conçu pour les instruments acoustiques ; le son d'une guitare électrique pourra manquer de coloration typique d'un ampli guitare.

Que faire si un bruit de fond persiste ?

Vérifiez la position du sélecteur de masse (Ground Lift) sur le panneau arrière : essayez les positions +, centrale ou - pour trouver celle qui réduit le bruit. Si le problème persiste, faites vérifier l'appareil par un technicien agréé.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Évitez que du liquide pénètre à l'intérieur.

MODE D'EMPLOI ECOUSTIC 110 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

Amplificateurs pour signaux acoustiques

Merci d'avoir choisi l'un des nouveaux amplificateurs Ecoudic de Peavey. Que vous jouyiez de la guitare acoustique, de l'harmonica ou du violon, vous avez trouvé le nouveau amplificateur. Les Ecoudic 110 et 112 vous permettront de reproduire très fidèlement toutes les nuances spécifiques à tout instrument. Les voix ne sont de plus pas laissées de côté! Les ingénieurs fous de chez Peavey ont encore une fois réussi à composer une merveille de capacités dans une boîte compacte, exploitant toutes les technologies modernes dans la conception et réalisation de ces nouvelles unités.

Les unités de la série Ecoustic utilisent un 'système tampon' spécial, combinant une équalisation et un contrôle anti-effets de Larsen qui permet de capturer toute l'essence d'un signal acoustique. Couplez à cela un processeur d'effets 24-bits, et vous comprendrez pourquoi les unités de la série Ecoustic sont les plus polyvalentes du marché.

Pour parler de la puissance, l'Ecoustic 112 est équipée d'un haut-parleur de 12" (30.5 cm) Blue Marvel® co-axial avec un tweeter haute-décision. Bi-amplifiée avec 100 Watts pour les graves et médium et 25 watts pour les aigus, il vous permettra de vous faire entendre dans la majorité des prestations. Son petit frère, l'Ecoustic 110, est un robuste combo équipé d'un haut-parleur de 10" (25.4 cm) Blue Marvel® co-axial avec un tweeter haute-décision et également bi-amplifié. Il est la solution idéale pour les applications où le poids est un critère important. Il vous suffit d'écouter le rendu de ces amplificateurs pour comprendre l'excitation que nous avons à vous le présenter.

Lisez attentivement les messages de sécurité de ce manuel, pour votre propre sécurité ainsi que celle de votre matériel.

Caracteristique, Ecoustic 112
• Haut parleur de 12" (30.5 cm) Blue Marvel® co-axial	• Semi-programmable avec pédalier optionel
• Bi-amplifié, 100 watts pour les graves et Médium, 25 watts pour les aigus	• Proceseur anti-effets de Larsen Freq Out™ incorpore
• 3 canaux, 2 avec effets indépendants	• Sortie de niveau ligne, symétrique XLR
• Chorus · Phaser · Delay (répartition) · Rotating Speaker Reverb (Leslie)	• 2 EQ 5-bande indépendants
• Entrée auxiliare avec contrôles de graves et d'aigus	• Contrôle de niveau général et de niveau de Tweeter
	• Sortie pré-ampli et entrée ampli de puissance en jack 1/4"

Charactéristiques, Ecoustic 110
• Haut parleur de 10" (25.4 cm) Blue Marvel® co-axial	• Entrée auxiliare avec contrôles
	• Semi-programmable avec pédalier optionel
• Bi-amplifié, 30 watts pour les graves et Médium, 10 watts pour les aigus	• Proesseur anti-effets de Larsen Freq Out™ incorpore
• 2 canaux avec effets indépendants	• 2 EQ 4-bande indépendants
• Chorus · Phaser · Delay (répétition) · Rotating Speaker Reverb (Leslie)	• Interrupteur d'inversion de phase sur le canal I

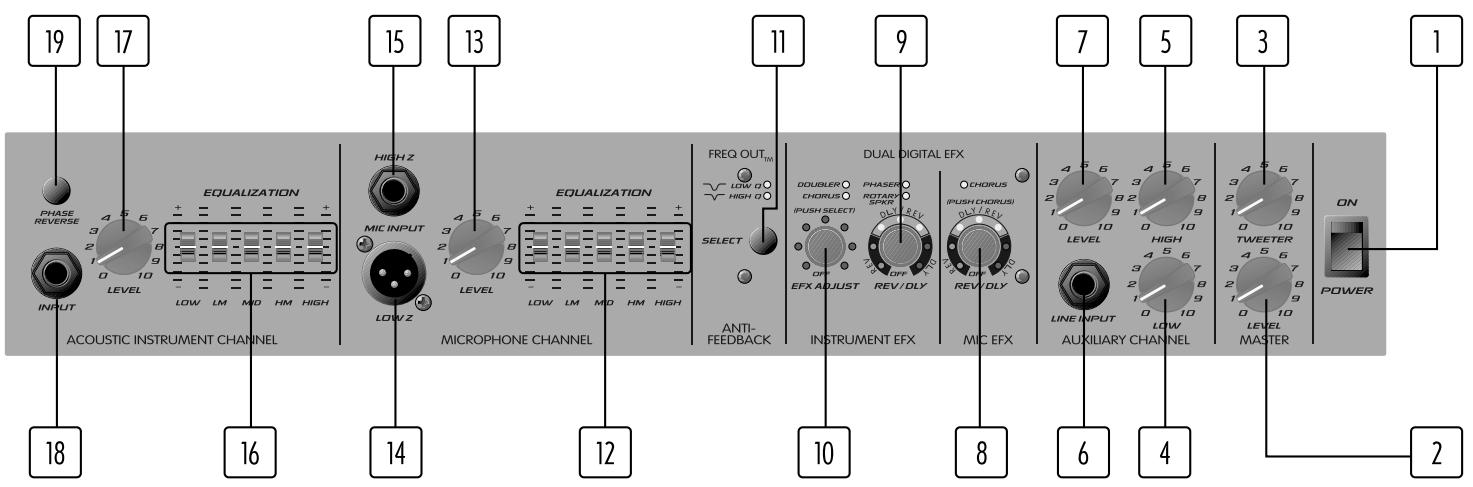

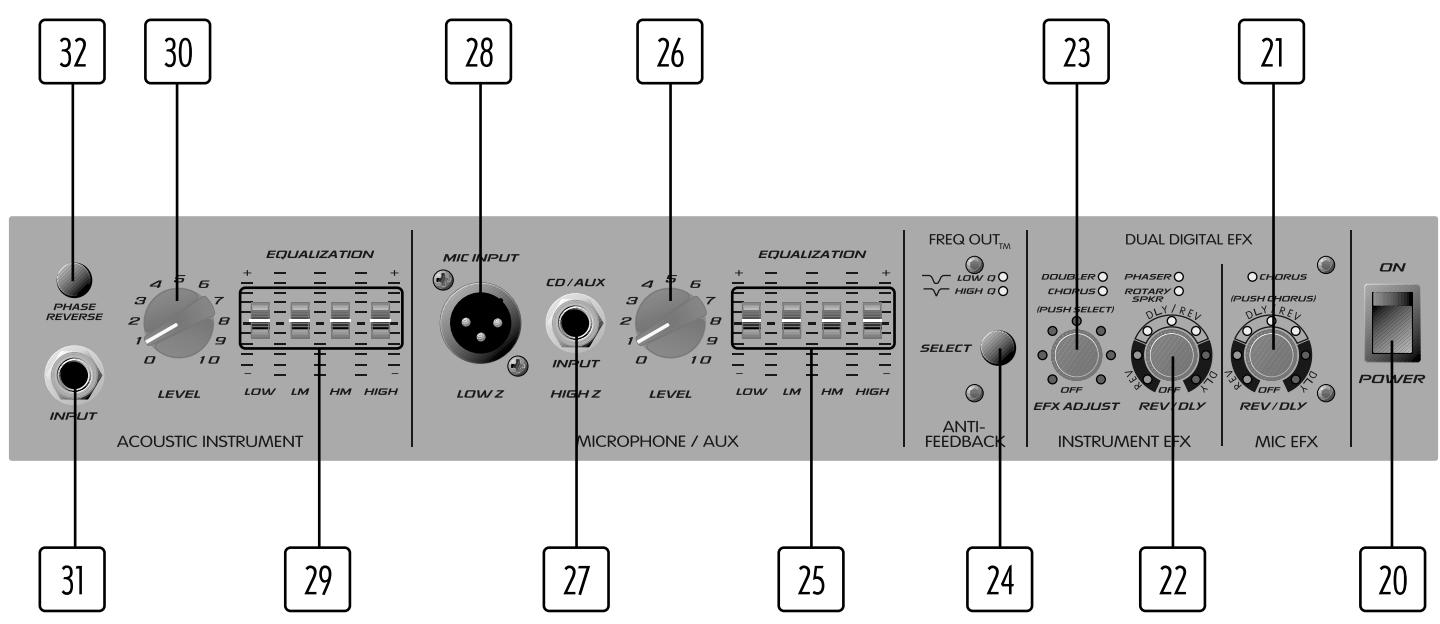

Ecoustic 110 panneau avant

Ce sélecteur vous permet de mettre l'unité sous tension (Position ON). Pressez la partie inférieure de l'interrupteur pour mettre sous tension.

Contrôle le volume général de votre unité.

Tweeter level (3)

Contrôle le volume de votre tweeter (diffusion des hautes fréquences). Ceci vous permet d'ajuster la balance grave/aiguë de votre unité.

Ce contrôle permet de modifier activement le niveau des basses

Ce contrôle permet de modifier activement le niveau des haute

Entrée prévue pour la plupart des signaux d'instrument/micro. Le niveau peut être ajusté grâce au contrôle. Auxiliary Input Level (7).

Ce contrôle vous permet d'ajuster le niveau du signal de l'entrée auxiliaire.

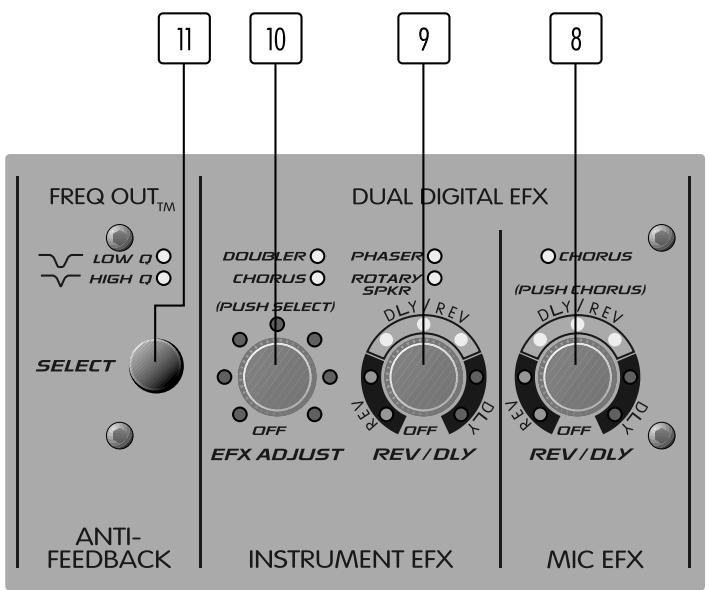

Les unités de la série Ecoustic utilisent une section d'effets différente pour le canal micro et le canal instrument. Ces contrôles vous permettent de modifier la quantité et le mix des effets delay et reverb, et en position sortie activent ou non l'effet chorus sur le canal micro. Reportez-vous à la section Trucs et Astuces de ce manuel pour plus d'informations sur ce sujet.

En tournant le contrôle dans le sens horaire, les Leds correspondantes vous indiquent le niveau ou le mix des effets dans votre signal. En le tournant dans le sens contre-horaire, vous désactivez l'effet.

Quand le bouton est appuyé, la Led d'indication de l'effet chorus s'illumine, indiquant que l'effet est actif.

Ce contrôle vous permet de modifier la quantité et le mix des effets delay et reverb. En tournant le contrôle dans le sens horaire, les Leds correspondantes vous indiquent le niveau ou le mix des effets dans votre signal. En le tournant dans le sens contre-horaire, vous désactivez l'effet.

EFX adjust (10 & 23)

En pressant ce bouton, vous changez de façon cyclique l'effet sélectionné : Doubleur, Phaseur, Chorus et Rotary Speaker. La Led adjacente à l'effet sélectionné s'illumine pour vous indiquer quel effet est actif. Tourner ce contrôle vous permet de varier le paramètre de l'effet actif, et les Leds adjacentes s'illumineront pour vous indiquer la variation de ce paramètre. Les effets et leur paramètre sont décrits sur la page suivante.

Doubler

Wet/dry mix

Phaser

Rate increase

Chorus

Rate increase/depth decrease

Rotary Speaker

Rate increase

Pour revenir aux mémoires d'usine, pressez et maintenez enfoncés les contrôle des EFX ADJUST et REV/DLY lors de la mise sous tension de votre unité.

Le Freq Out™ est le dernier né de nos processeurs anti-effet de Larsen, et possède puissants algorithmes pour palier à l'apparition de ces problèmes, sans nuire à la tonalité du signal. Le contrôle Select est un interrupteur 3-position, vous permettant de configurer la largeur de bande des filtres automatiques entre: Off (pas de filtré), narrow (filtré étroit) et wide (filtré large). Dans le cas de l'apparition d'un effet de Larsen, pressez une première fois sur ce contrôle pour activer le processeur. Si le Larsen s'arrête, laisser le sélecteur dans cette position. Si le Larsen recommence, passez en mode Wide.

Note: La position de ce sélecteur est un paramètre général, il n'est pas modifié par les sélections de mémoires.

Équaliseur: ecoustic 110: 4-BANDE • ecoustic 112: 5-BANDE (12, 16, 25 & 29)

Les canaux instrument et micro possèdent des équaliseurs 4-bande (Ecoustic 110) ou 5-bande (Ecoustic 112).

Ce contrôle permet de varier le niveau du signal dans le canal correspondant.

Utilisez cette entrée pour envoyer un signal de basse impédance ou un signal symétrique de niveau ligne à votre unité.

Utilisez cette entrée pour envoyer un signal de haute impédance ou un tout signal asymétrique.

Phase reverse (19 & 32)

Cet interrupteur vous permet d'inverser la phase du signal de l'instrument dans le but d'éliminer une partie des problèmes d'effets de Larsen. Ceci est particulièrement utile pour les applications guitares et micros fixes.

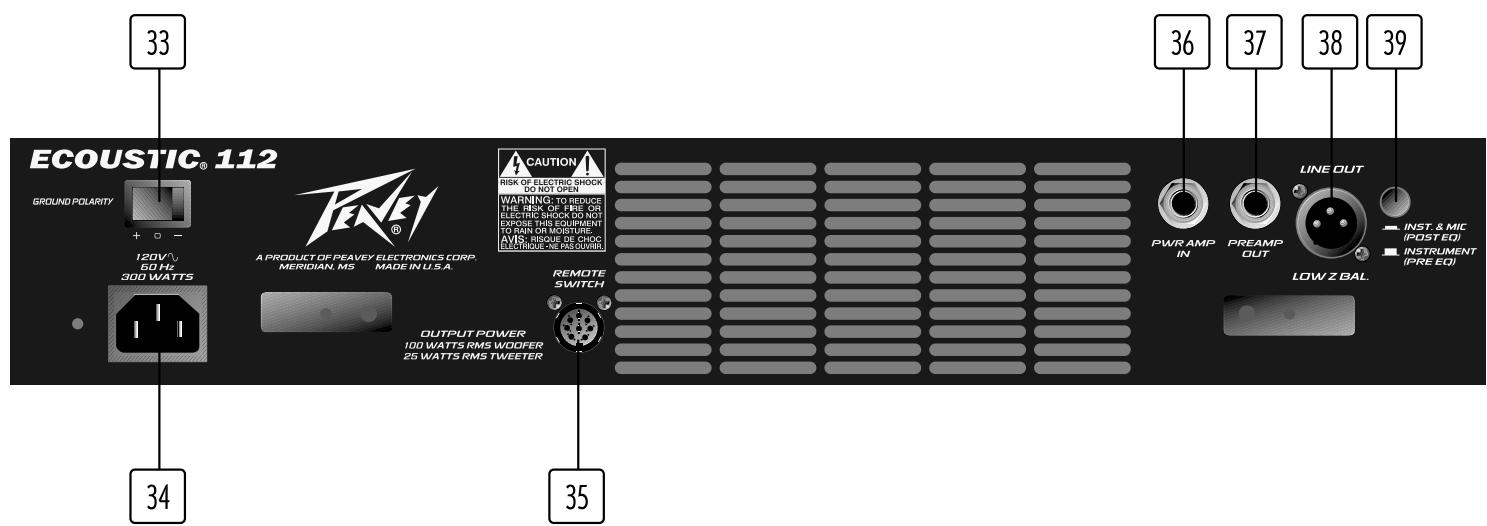

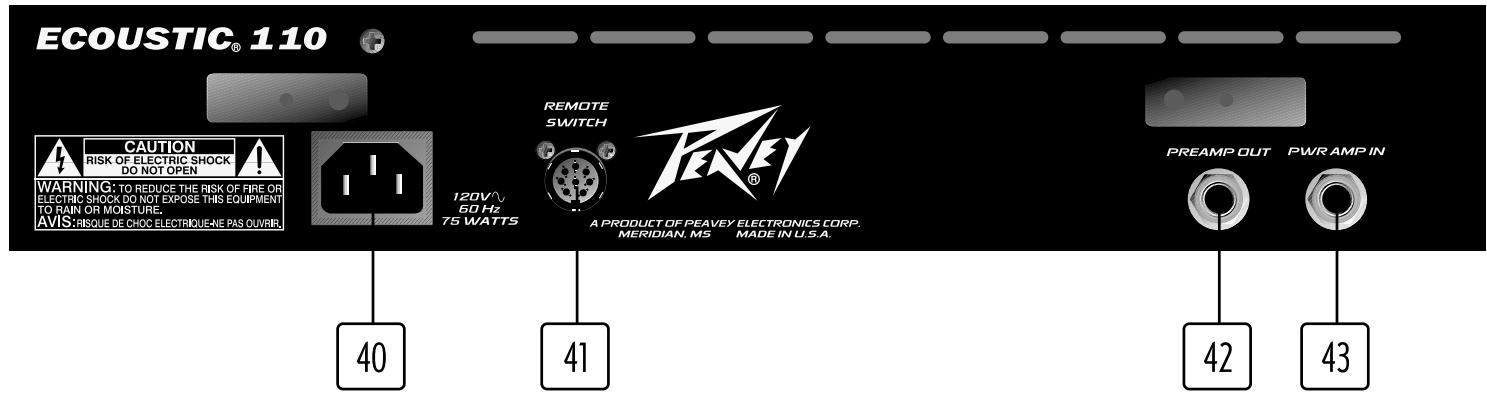

Ecoustic 110 panneau arriere

Ce sélecteur à bascule 3-position devrait normalement être en position centrale. Néanmoins, si des bruits de fond parasites se font entendre, positionnez cet interrupteur sur +, puis sur -, et adoptez la position la plus silencieuse.

Note: Si les problèmes de bruits parasites persistent, votre unité doit être vérifiée par un technicien/agréé Peavey.

Ce connecteur est de type standard IEC. Un cable IEC vous est fourni avec votre unité et vous permet d'alimenter celle-ci. Vérifiez que les besoins électriques de votre unité annotés proche du connecteur correspondent à votre alimentation locale.

Le câble de raccord pour l'alimentation électrique est 3-conducteur, et devrait toujours être relié à une prise de terre. Pour votre propre sécurité et celle de votre unité, assurez-vous de la qualité de la connexion à la terre de la prise utilisée.

Ce connecteur 8-broche vous permet de connecter le pédalier de contrôle PFC-3 (optionnel). Le câble du pédalier doit être connecté à votre unité avant sa mise sous tension.

Note: L'utilisation du pédalier vous permet de mémoriser 3 réglages de son, ainsi que de passer votre unité en mode silence.

Ce connecteur jack 1/4" vous permet de connecter un signal de niveau ligne à votre unité.

Ce connecteur jack 1/4" vous permet d'envoyer le signal de sortie de votre unité vers toute unité d'enregistrement ou de sur-amplification. Ce signal est de niveau ligne, et il n'affecte pas la diffusion par votre unité.

Note : Un interrupteur au pied simple-bouton inséré dans la sortie pré-ampli (Preamp Out) vous permet de passer votre unité en mode silence.

Cette sortie asymétrique XLR vous permet d'envoyer un signal pour tout type d'enregistreur ou de table de mixage.

Vous permet d'envoyer le signal du canal instrument avant (PRE) ou après (POST) l'équalisation au connecteur XLR (38). Le canal Micro est always envoyé après équalisation.

Note: Pour un bon refroidissement de votre unité, ne la positionnez pas à moins de 30 cm de toutes parois.

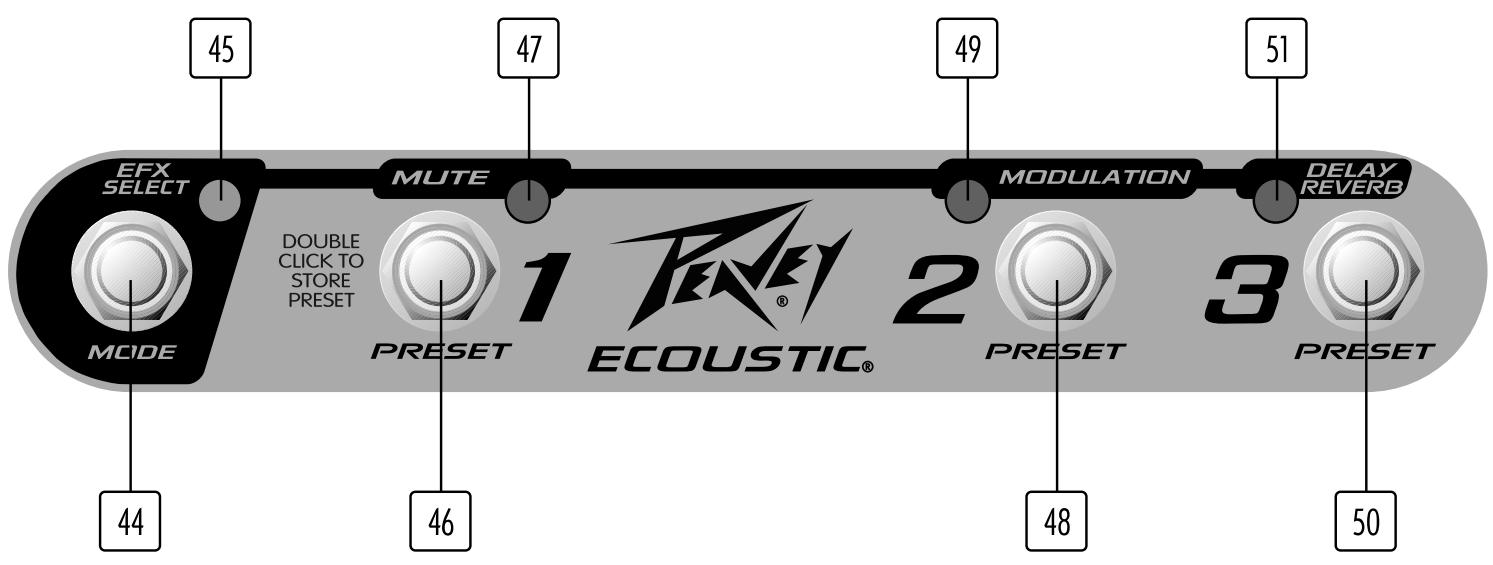

Le pédalier optionnel PFC 3 vous permet un contrôle au pied sans pareil de votre unité. Le parfait accessoire pour ces 'conditions difficiles'!

Le pédalier PFC 3 fonctionne sous 2 modes : EFX Select et Preset Select. Appuyez sur le sélecteur de mode (44) pour passer de l'un à l'autre. Le mode actif est indiqué par la Led (45). La Led illuminée indique le mode de Sélection d'effets (EFX SELECT) alors qu'éteinte indique le mode de sélection de preset (PRESET SELECT). Les contrôles et indicateurs ont des fonctions différentes suivant le mode de votre pédalier.

Dans ce mode, les trois interrupteurs contrôlent les effets préselectionnés. Leurs leds correspondantes indiquent la preset active. Lorsque vous avez obtenu un son satisfaisant grâce aux contrôles de la face avant de votre EFX, double-cliquez sur l'un des interrupteurs de preset (46, 48, ou 50) pour memoriser vos réglages sur cette preset. Pour retourner à l'une des preset, appuyez une seule fois sur l'interrupteur correspondant. Reportez-vous au paragraphe 'Trucs et Astuces' de ce manuel pour de plus amples détails.

NOTE : Une fois que vous entrez dans ce mode, la preset sélectionnée reste active.

Dans ce mode, l'interrupteur 1 (46) influe l'activation de la diffusion (Normal/Silence). La LED de canal (47) s'illuminera pour indiquer le mode Silence.

Preset 2 (48)

L'interrupteur 2 (48) vous permet de passer d'une mémoire à l'autre pour le paramètre de l'effet (Chaque paramètre d'effet possède 2 mémoires accessibles uniquement par le pédalier dans ce mode). La Led correspondante (49) vous indique la mémoire active (allumée: mémoire origine, éteinte: mémoire secondaire).

Preset 3 (50)

L'interrupteur 3 (50) vous permet de passer d'une mémoire à l'autre pour les paramètres de Delay et Reverb. Ces 2 paramètres changent simultanément.

Les unités de la série Ecoustic offrent des possibilités vous permettant de configurer, memoriser et rappeler de nombreuses configurations d'effets sur chaque preset. Une fonction très interrogante est l'ajustement des mémoires secondaires pour les paramètres d'effets.

Une autre fonction très interrogante est la possibilité d'accéder à une deuxième mémoire du paramètre pour l'effet en pressant pendant au moins 1 seconde (et gardant enfoncé ensuite) le contrôle EFX ADJUST (10 & 23) tout en modifiant le paramètre en tournant le contrôle REV/DLY (9 & 22).

Note: Le paramètre de reverb général sur la preset ne sera pas modifié dans ce mode.

Les LEDs correspondantes vous indiquent alors la valeur de la seconde mémoire du paramètre de l'effet. Ce paramètre est le même que celui en mode normal.

Les étapes suivantes vous décrivent comment mettre en mémoire des valeurs primaires et secondaires pour un effet donné. Les effets Doubleur et Chorus ont été sélectionnés au hasard, et cette procédure peut être appliquée quel que soit votre choix d'effet.

1. Assurez-vous que le pédalier soit en mode EFX SELECT. (Pressez l'interrupteur MODE (44) si nécessaire, la Led correspondante (45) doit être illuminée).
2. Utilisez l'interrupteur 1 (46) pour sélectionner le canal clair ou sature désiré. La Led correspondante (47) s'illumine pour indiquer le canal sature.
3. Sélectionnez une position pour l'interrupteur 2 (48). La Led correspondante (49) sera illuminée à la discrétion de l'utilisateur (mémoire primaire/secondaire).
4. Sélectionnez l'effet Doubleur et ajustez le niveau d'effet selon votre envie grâce au contrôle EFX ADJUST (10 & 23) du panneau avant.
5. Pressez et maintenez le contrôle EFX ADJUST (10 & 23) pour ajuster le retardement de l'effet grâce au contrôle de RVB/DLY (9 & 22) du panneau avant (paramètre secondaire).
6. Pressez l'interrupteur 2 (48) pour passer sur les secondes mémoires (primaires ou secondaires suivant le choix du 5). La Led correspondante (49) indique le statut opposé au 5.
7. Sélectionnez Chorus et ajustez la vitesse de celui-ci en utilisant le contrôle EFX ADJUST (10 & 23) du panneau avant.
8. Pressez et maintenez le contrôle EFX ADJUST (10 & 23) pour ajuster le mix de l'effet grâce au contrôle de RVB/DLY (9 & 22) du panneau avant (paramètre secondaire).
9. Sélectionnez une position pour l'interrupteur 3 (50). La Led correspondante (51) sera illuminée à la discrétion de l'utilisateur (mémoire primaire/secondaire).
10. Ajustez le niveau de Reverb/Delay grâce au contrôle REV/DLY (9 & 22).
11. Pressez l'interrupteur 3 (50) pour passer sur les secondes mémoires (primaires ou secondaires suivant le choix du 10). La Led correspondante (51) indique le statut opposé au 5.
12. Ajustez le volume de l'effet Reverb/Delay grâce au contrôle REV/DLY (9 & 22)
13. Positionnez les interrupteurs 1 (46), 2 (48) et 3 (50) dans la position vous pouvez les avoir à l'emploi de la preset (positions par défaut).
14. Pressez l'interrupteur de mode (44) pour revenir en mode PRESET SELECT.
15. Double-cliquer sur l'un des interrupteurs PRESET 1, 2, ou 3 pour déterminer la localisation de votre réglage.

Paramétrage du freq out

Le Freq Out est certainement la fonctionnalité la plus novatrice sur votre amplificateur. Ce processeur détecte grâce à de puissants algorithmes la ou les fréquences susceptibles de créer un départ d'effet de Larsen, et applique un filtrage pour le prévenir de façon dynamique. Ennent juste une minute pour le paramétrer correctement, ce processeur sera transparent pour votre audience et résoudra pour vous ces incessants problèmes de toutes applications de diffusion.

1. Une fois que vous êtes prêts à jour, positionnez le niveau d'entrée instrument de votre unité et assurez-vous que les autres canaux aient un gain minimum.
2. Jouez franchement de votre instrument et laissez-le résonner pour essayer de faire ressortir d'éventuels effets de Larsen. Vous devriez entendre le Freq Out empêcher le Larsen d'augmenter et finir par complètement filtrer celui-ci.

Note: Si vous expérimentez de gros problèmes d'effets de Larsen, essayez tout d'abord de changer dans la mesure du possible la position ampli/instrument, de réduire le volume ou d'enclencher l'interrupteur d'inversion de phase du canal de votre unité. Le Freq Out dispose de 8 filtres, dont 4 prévus pour palier à ces effets de Larsen de 'montée en volume'. Les 4 restants fonctionnent constamment de façon dynamique pour palier aux départs occasionnels. Il est primordial de laisser les filtres dits statiques se fixer sur les problèmes liés à la position relative de votre système dans la salle. Si vous estimez que les fréquences choisies sont dues à une mauvaise position ampli/instrument, éteignez votre unité et attendez 10 secondes avant de la rallumer. Les mémoires des filtres seront de nouveau vierges.

1. Maintenant, répétez cette procédure avec le canal du microphone.
