Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	Amplification de 540 Watts sous 4 Ohms
Alimentation électrique	230V AC
Dimensions approximatives	48,3 x 43,2 x 13,3 cm
Poids	13,6 kg
Compatibilités	Compatible avec divers systèmes de sonorisation
Fonctions principales	Contrôle de volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité de pièces de rechange chez le fabricant
Sécurité	Protection contre les courts-circuits et les surcharges
Informations générales utiles	Idéal pour les concerts, événements en plein air et installations fixes

FOIRE AUX QUESTIONS - CA-A540B PEAVEY

Quel est le type de produit PEAVEY CA-A540B ?

Le PEAVEY CA-A540B est un amplificateur de puissance conçu pour des applications audio professionnelles.

Comment brancher le PEAVEY CA-A540B à des haut-parleurs ?

Utilisez des câbles d'enceinte appropriés pour connecter les sorties de l'amplificateur aux bornes des haut-parleurs, en respectant la polarité (+/-).

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que l'amplificateur est correctement branché sur une prise électrique fonctionnelle et que le câble d'alimentation est en bon état.

Comment régler le volume sur le PEAVEY CA-A540B ?

Utilisez le bouton de contrôle de volume situé à l'avant de l'appareil pour ajuster le niveau de sortie sonore.

Que signifie le voyant LED rouge sur l'appareil ?

Le voyant LED rouge indique généralement un problème de surcharge ou de protection thermique. Il est conseillé d'éteindre l'amplificateur et de vérifier les connexions.

Puis-je utiliser le PEAVEY CA-A540B avec un système home cinéma ?

Oui, le PEAVEY CA-A540B peut être utilisé avec un système home cinéma, mais assurez-vous que les impédances des haut-parleurs sont compatibles.

Quelle est la puissance de sortie de l'amplificateur ?

Le PEAVEY CA-A540B offre une puissance de sortie de 540 watts sous une impédance de 4 ohms.

Comment effectuer un réinitialisation des paramètres de l'amplificateur ?

Pour réinitialiser l'amplificateur, déconnectez-le de l'alimentation, attendez quelques secondes, puis reconnectez-le.

Y a-t-il un risque de surchauffe avec le PEAVEY CA-A540B ?

Oui, comme tout amplificateur, il peut surchauffer si utilisé à des niveaux élevés pendant de longues périodes. Assurez-vous d'avoir une ventilation adéquate.

Où puis-je trouver le manuel d'utilisation du PEAVEY CA-A540B ?

Le manuel d'utilisation est généralement disponible sur le site officiel de PEAVEY dans la section support ou téléchargement.

MODE D'EMPLOI CA-A540B PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

• Protection SPS™ avec indicateurs LED et interrupteur
• Slew Rate: 20 V/microseconde, mode stéréo
• Réponse en fréquence (chaque canal) : 20 Hz à 20 kHz, ±0.2 dB, à puissance nominale
• Distorsion harmonique totale: moins de 0.07%, à puissance nominale
• Bruit et souffle: 100 dB sous la puissance nominale

Nos félicitations pour l'acquisition de cet amplificateur de puissance Peavey CinemAcoustics™ spécialement conçu pour les théâtres et cinémas. Les amplificateurs de puissance Peavey CinemAcoustics™ CA-A540B™ et CA-A800B™ sont le résultat des derniers développements de la technologie, permettant à Peavey de proposer des amplificateurs à un prix raisonnable et cela sans sacrifier les performances ou la durabilité des appareils.

Rien n'a été laissé au hasard lors du développement des amplificateurs CinemAcoustics CA-A540B et CA-A800B. L'alimentation est assurée par des transformateurs surdimensionnés d'un concept nouveau. L'étage de sortie utilise les dernières avances en matière de semi-conducteurs et est équipé d'un système de refroidissement avec ventilateurs à deux vitesses assurant durabilité et fiabilité.

Chaque amplificateur est monté dans un châssis métallique pouvant être monté en rack. L'interrupteur d'alimentation est monté en façade, de même que la LED d'alimentation et celle d'indication d'activation de la protection SPS. Sur la face arrière sont placés un disjoncteur, les contrôles des volume des canaux, un bornier d'entrées et un bornier de sorties. Vous y trouvez de plus un sélecteur de mode Stéréo/Bridge et un interrupteur pour la protection SPS.

Ce manuel d'utilisation est destiné aux modèles d'amplificateurs de puissance CinemAcoustics CA-A540B et CA-A800B. Bien qu'ils possèdent des puissances de sortie différentes, leurs fonctionnalités sont identiques.

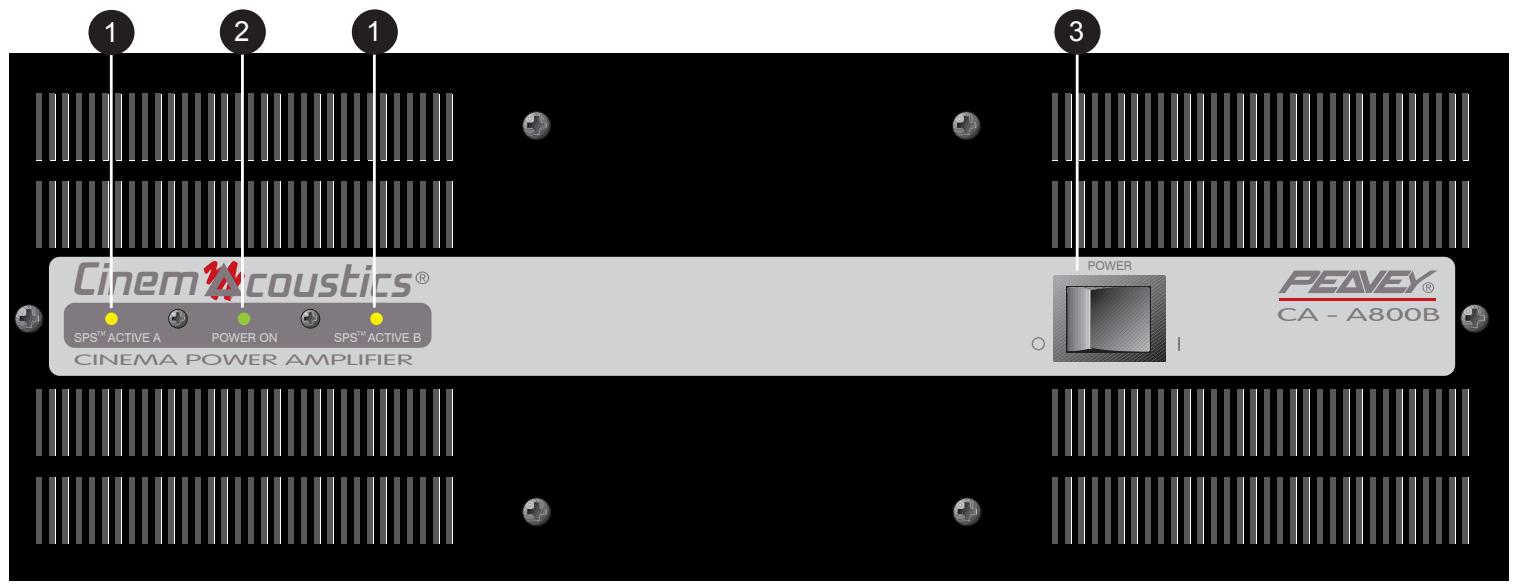

LED d'activation de la protection SPS

Ces indicateurs (un par canal) s'allument lorsque la protection SPS se met en action. Ils indiquent l'échappement lorsque l'interrupteur SPS est en position DEFEAT.

LED d'alimentation

Cette LED s'allume lorsque l'appareil est sous tension et que les deux canaux sont opérationnels. Elle s'éteindra si l'appareil n'est pas alimenté, si l'un des canaux est en faute ou si l'amplificateur a dépassé sa limite de température de fonctionnement.

(3) Interrupeur d'alimentation

En position "O" l'amplificateur est hors tension. En position "I" l'amplificateur est sous tension.

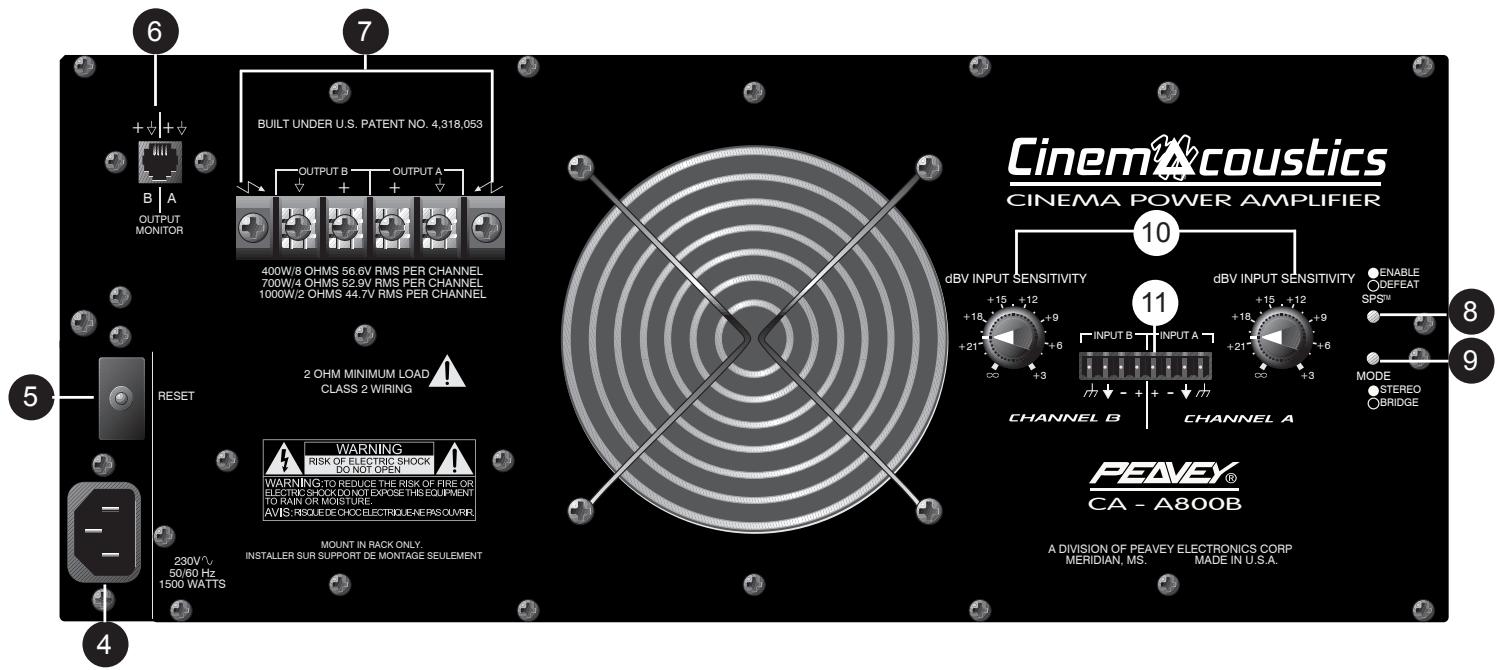

Connecteur IEC

Tous les amplificateurs de la série CinemAcoustics est équipé d'un connecteur IEC universel. Un cordon de calibre #16 AWG 3 (section de 1,3 cm2 minimum) équipé d'une connexion à la terre doit être utilisé. Il doit être connecté à une source de courant capable de fournir au moins 7 ampères. Ceci est particulièrement important pour les applications prolongées à haute puissance. Ne déconnectez jamais la connexion à la terre. Si le cordon fourni avec l'appareil est égaré ou endommagé, remplacez-le avec un cordon d'alimentation possédant les mêmes specifications (mêmes connecteurs, même ampérage). L'utilisation d'une rallonge n'est pas recommandée mais si elle est impérative, la rallonge doit posséder les mêmes caractéristiques que le cordon d'alimentation. L'utilisation d'un câble aux propriétés inférieures diminuera nettement les performances de l'amplificateur. Pour votre sécurité, assurez-vous que l'amplificateur est toujours connecté à la terre.

Disjoncteur

Ce disjoncteur assure la protection de l'appareil. Le courant de déclenchement a été très précisément choisi pour assurer un fonctionnement continu à puissance nominale tout en assurant une protection ajustée. Dans des circonstances normales, le disjoncteur ne sautera pas à moins qu'un courant important ne traverse l'alimentation. En cas de court-circuit en sortie de l'amplificateur ou si il est utilisé de manière prolongée dans des conditions d'écrêtage, le disjoncteur sautera. Corrigez la faute ayant entraîné le déclenchement du disjoncteur avant de le réarmer. Lorsqu'il a sauté, son bouton ressort d'environ 1 cm et il suffit d'appuyer dessus après avoir éteint l'appareil pour le réarmer. Si le disjoncteur saute continuellement, apportez l'appareil à un réparateur qualifié.

Ce connecteur standard Quick-Connect™ RJ11 fournit les signaux des canaux A et B aux moniteurs Peavey tels que les CA-M400. Reportez-vous au diagramme situé au-dessus du connecteur pour connaître sa polarité (+ correspond à la sortie positive du canal).

Bronier de SORTIE de l'amplificateur

Les sorties pour haut-parleurs sont accessibles grâce à ce bornier à quatre vis. Les bornes marquées " + " sont les sorties de l'amplificateur de chaque canal. Les bornes restantes sont

reliées à la masse (masse du châssis). L'impédance minimum recommandée en sortie de l'amplificateur est de 4 Ohm par canal ou 8 Ohm en mode Bridge. L'utilisation de l'amplificateur avec des charges inférieures peut entraîner l'arrêt momentané de l'appareil.

(8) Interrupeur SPS

Ce sélecteur permet d'activer la protection SPS. Le sélecteur de la protection SPS devrait toujours être en position ENABLE pour éviter tout écrêtage de l'amplificateur. En position DEFEAT, une surcharge importante peut entraîner le déclenchement du disjoncteur ou peut causer des dommages aux haut-parleurs.

Ce sélecteur permet de déterminer le mode de fonctionnement de l'amplificateur STEREO ou BRIDGE. Faites attention lors de la sélection du mode BRIDGE. Une sélection accidentelle du mode BRIDGE peut endommager vos haut-parleurs. NOTE: Peavey ne recommande pas l'utilisation du mode BRIDGE pour les applications standards en salle.

Niveau d'entrée (10)

Les contrôles d'entrée sont gradués par incréments de 3 dB pour permettre un ajustement aisé du gain. Le gain d'entrée maximum est obtenu lorsque le contrôle est à fond dans le sens horaire. Lors d'une utilisation avec un processeur CinemAcoustics, ces contrôles doivent être réglés pour un gain maximum.

Les entrées sont symétrisées électroniquement, les bornes "+" étant les entrées positives de l'amplificateur et les bornes "-" étant les entrées négatives. Les bornes restantes constituent les connexions à la masse (châssis). Utilisez autant que possible des câbles deux conducteurs blindés ; connectez les fils torsadés aux bornes "+" et "-" de l'amplificateur, et connectez le blindage du câble à la masse. Lors de la connexion à un processeur CinemAcoustics Cinema ou à tout processeur possédant des sorties symétriques, connectez respectivement les entrées "+", "-", et la masse de l'amplificateur de puissance aux sorties "+", "-", et à la masse du processeur. Si votre processeur Cinéma ne possède que des sorties asymétriques, connectez respectivement sa sortie et sa masse à la borne "+" et la masse de l'amplificateur. La borne "-" devra être reliée à la masse de l'amplificateur que vous utilisiez un câble à deux conducteurs ou un câble à conducteur unique.

Les amplificateurs de la série CinemAcoustics sont conçus pour fournir les performances et la qualité sonore exigées pour des utilisations en théâtre ou cinéma. Ils sont refroidis par deux ventilateurs à deux vitesses. Ces unités sont aux dimensions rack standard. Toutes les connexions d'entrée et de sortie se trouvent sur le panneau arrière, ainsi que les contrôles de réglage des niveaux, les commutateurs de sélection de mode et le disjoncteur réarmable. Le panneau avant compte les LEDs témoin d'alimentation et d'activation de la compression SPS et le commutateur marche-arrêt. Il n'est pas nécessaire de ménager un espace entre les amplificateurs de la pile car les ventilateurs absorbent l'air extérieur par l'arrière, et le rejettent par le devant. Toutefois, une source d'air frais doit être fournie à l'amplificateur s'il est monté en rack. Les ventilateurs internes nécessitent une source d'air non réchauffé par le reste de l'installation. L'amplificateur démarre toujours avec le ventilateur en vitesse basse, c'est-à-dire à la vitesse d'exploitation normale. Elle ne change que si l'amplificateur est utilisé à des niveaux élevés d'une manière continue. En cas d'augmentation de température des radiateurs internes, les circuits automatiques de détection thermique déclenchent la vitesse élevée du ventilateur. Selon la nature du signal et la charge de l'amplificateur, le ventilateur peut continuer à fonctionner à haute vitesse ou alterner entre les deux états. Ceci est normal. Si le refroidissement est inadéquat (air réchauffé, réduction du flux d'air causée par une obstruction des orifices d'entrée et de sortie de l'amplificateur, surcharge ou court-circuit en sortie de l'appareil), le système de détection thermique peut provoquer un arrêt temporaire de l'amplificateur. Dans ce cas, la DEL d'alimentation située sur le panneau avant s'éteint. Selon la quantité d'air frais disponible, l'amplificateur devrait redevenir opérationnel relativement rapidement et sa DEL s'illuminera de nouveau. Il est cependant recommandé de rechercher la cause de l'arrêt thermique de l'appareil et d'y remédier. Si aucun court-circuit ou aucune surcharge n'est diagnostiquée et que l'air entre et sort normalement de l'amplificateur, il convient de prendre les dispositions nécessaires pour assurer à tous les amplificateurs utilisés un environnement plus frais. En règle générale, plus le matériel dispose d'air frais, plus sa durée de vie sera longue.

Le mode BRIDGE n'est pas recommandé lorsque l'amplificateur est situé à une distance non négligeable des enceintes acoustiques. Les amplificateurs CA-A540 et CA-A800 sont équipés d'un sélecteur de mode permettant une configuration BRIDGE si nécessaire. Pour cela, placez le sélecteur en position "BRIDGE", connectez les haut-parleurs aux bornes "+" des deux canaux et utilisez les contrôles et l'entrée du canal A. Le canal B est désactivé dans ce mode. La charge minimum totale en mode Bridge est de 8 Ohm.

Fonctionnement du systeme SPS

Le système de protection breveté SPS maximise les performances de l'amplificateur en minimisant les risques d'échage lors des utilisations à puissance maximale. Ce circuit unique analyse le signal en sortie et diminue le gain de l'amplificateur lorsque la limite d'échage du signal est bientôt atteinte. Ainsi, aucune compression n'a lieu dans la marge dynamique normale de l'amplificateur. Les risques de distorsion du signal et de dommages causés aux haut-parleurs sont par ailleurs grandement diminués. Il est recommandé de toujours mettre l'interrupteur SPS en position ENABLE lors d'une utilisation normale.

ATTENTION: Lors de l'utilisation d'appareils électriques, certaines mesures de sécurité doivent être respectées:

1. Lisez toutes les instructions.
2. Conserves ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez précisément les instructions.
5. N'utilisez pas l'appareil à proximité de l'eau. Par exemple près d'un bain, d'une piscine, d'un évier, ou dans un sous-sol humide.
6. Nettoyez avec un chiffon sec uniquement.
7. N'obstruez aucune des ventilations. Installez l'appareil selon les instructions du constructeur. Ne placez pas l'appareil contre un mur ou dans une enceinte empêchant la libre circulation de l'air.
8. Ne placez pas l'appareil près d'une source de chaleur telle un radiateur, four, cuisinière ou tout autre appareil (amplificateur inclus) produisant de la chaleur.
9. Ne déconnectez pas la prise de terre. Cette connexion doit être réalisée pour votre sécurité. Si le connecteur d'alimentation ne correspond pas à votre prise secteur, consultez un électricien qualifié. Connectez l'appareil à une source de courant correspondant aux spécifications inscrites sur l'appareil près du cordon d'alimentation ou de la prise IEC.
10. Protegez le cordon d'alimentation contre tout dommage, principalement près de la prise ou près de sa connexion avec l'appareil.
11. N'utilisez que des accessoires ou extensions fournis par le constructeur.
12. Utilisez uniquement un stand, trépied, crochet ou support spécifié par le constructeur ou vendu avec l'appareil.
13. Débranchez l'appareil en cas d'orage ou lors d'une non-utilisation prolongée.
14. Faibles réaliser toutes réparations par un personnel qualifié. Une réparation doit être effectuée quelles que soient les dommages subis par l'appareil (cordon d'alimentation abimé, intrusion de liquide ou d'un quelconque objet dans l'appareil, exposition aux moisissures ou à la pluie, fonctionnement anormal de l'appareil).
15. Si l'appareil est monté dans un rack, l'arrière doit être supporté correctement.
16. L'exposition à des niveaux de bruit élevés peut provoquer la perte de l'ouïe. La réaction de chaque individu est différente vis-à-vis de la perte de l'ouïe induite par le bruit, mais chacun est susceptible de perdre une partie de ses capacités d'audition si exposé à un niveau de bruit élevé pendant un temps suffisant. Le Ministère de la Santé Américain (OSHA) spécifie les durées d'exposition à divers niveaux de bruit comme suit:

Durée par jour en heures

1 1/2

1/2

1/4 ou moins

Niveau de pression acoustique dBA

Une exposition plus longue à ces niveaux de pression acoustique peut provoquer une perte certaine de l'audition. Des bouchons d'oreille, filtres ou casques anti-bruit doivent être utilisés afin de protéger l'ouie lors d'une exposition dépassant ces normes. Il est conseillé d'utiliser l'une de ces protections lors de l'utilisation d'un système d'amplification à haut niveau de pression acoustique.
