MODE D'EMPLOI BAM 210 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

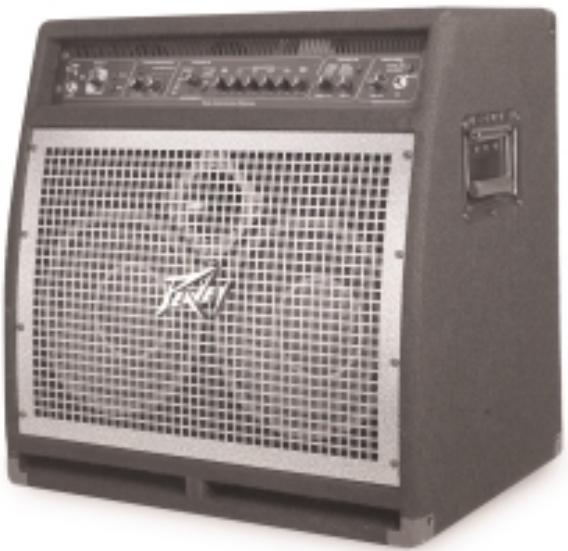

Vous pensez qu'obtenir une multitude de sonorités d'amplificateurs et enceintes basses avec un seul combo 2 x 10 est impossible? Pas avec le BAM 210 de Peavey Electronics. Des années de recherches et développements nous ont permis de créer un amplificateur combo qui émerveillera les bassistes de part ses possibilités. Le BAM redéfinit de nouveaux standarts en terme de polyvalence et facilité d'utilisation.
• 500 W @ 2 Ohms, 350 W @ 4 Ohms
• 2 Haut-parleurs 10" cast-frame
• 1 trompe de compression
- Event avant
- Enceinte biaisée (pour un son dynamique sans sacrifier la réponse grave)
- Compression analogique
- 8 effets digitaux
- Chorus
- Synth bass
- Flange
- Fretless bass
- Phase shift
- Funk wah
- Octave divider
- Distortion
- 8 modélisations d'amplis incluants tonalité active et passive
STRUCTURE DES PRESELECTIONS
Cette section décrit le principe de mémorisation du Transformer. Reportez-vous aux diagrammes pour une meilleure compréhension de la gestion des presets du Transformer.
Le BAM possède 16 presets d'usine (Factory) et 16 presets utilisateur (User). Au départ de Peavey, les 16 presets utilisateur sont identiques aux presets d'usine. Elles sont facilement modifiables et interchangeables. Pour revenir à ses presets (ré-initialisation), pressez simultanément les boutons USER et STORE de la face avant de votre unité.
Supposons que vous soyez satisfait des réglages de la preset A1 mais désirez plus de réponse dans les fréquences graves. Pressez le bouton USER sur le panneau avant. Si votre unité a été réinitialisée, la preset User A1 est identique à la preset Factory A1. Maintenant, ajustez le niveau des fréquences graves selon votre convenance et appuyez sur le bouton STORE du panneau avant. Ce nouveau réglage sera rappelé à chaque sélection de la preset User A1. Si une preset Factory est modifiée sans être sauvegardée sur une preset User, les modifications seront perdues au prochain changement de preset.
Toutes les presets (Factory et User) sont accessibles par le sélecteur MATRIX. La sélection est divisée en 4 banks (A, B, C, D), avec chaque bank possédant 4 presets (1, 2, 3, 4). La sélection entre Factory et User s'effectue grace au bouton USER, la mise en mémoire grace au bouton STORE. Reportez-vous à la section suivante pour une revue en détail de son fonctionnement.

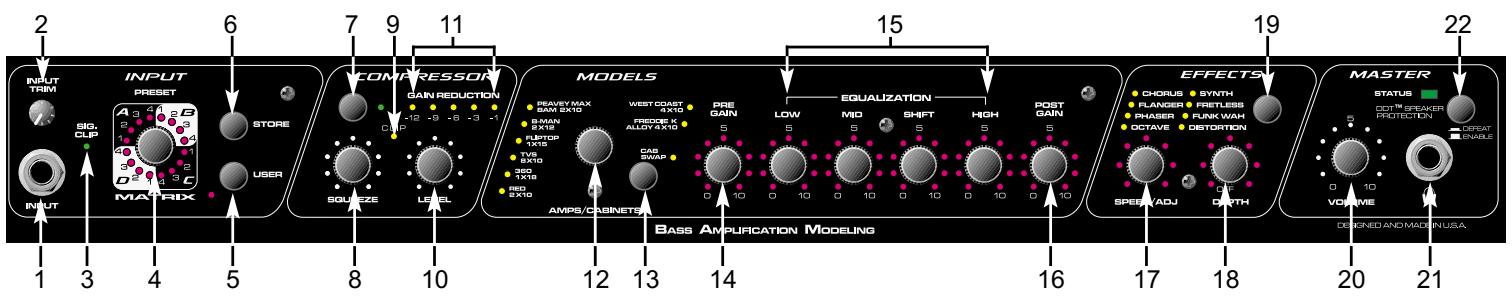

CONTROLES ET CARACTERISTIQUES
(1) INPUT
Ce jack 1/4" mono (TS) est une entrée haute-impédance permettant de s'accomoder de nombreux signaux de guitares basses, actives ou pasives.j
(2) INPUT TRIM
Ce contrôle vous permet d'ajuster le niveau du signal à l'entrée de votre unité (1). Les instruments à haut niveau de sortie seront 'atténués' pour éviter tout problème de saturation de votre unité.
(3) SIG/CLIP
Cette Led bi-couleur vous indique la présence d'un signal à l'entrée de votre unité (1). Une Led verte vous confirme qu'un signal est présent, une Led rouge vous indique que l'intensité de ce signal est trop élevé, et que des phénomènes de clipping peuvent survenir en sortie. Si la Led rouge s'illumine très régulièrement, il faut réduire le gain d'entrée (2).
(4) PRESET MATRIX
Cet encodeur rotatif permet de sélectionner les presets désirées. En fonction de la position du “User Switch”(6), il permet d'accèder à toutes les presets, “utilisateur” et “d’usine”.
Le sélecteur Matrix est divisé en 4 groupes (A, B, C et D), représentant les 4 banks.
Les positions 1 - 4 et les Leds correspondantes dans chaque bank permettent d'activer la preset désirée. La preset active est toujours indiquée par la Led allumée correspondante, exptée pendant la procédure de mémorisation (Store). En effet, durant cette procédure, la Led clignotante indique la preset de destination et non la preset utilisée.
La fonction du sélecteur Matrix peut également être obtenue à partir du pédalier ou d'un système de contrôle Midi. Pour plus d'informations à ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.
(5) USER
L'interrupteur User permet de passer des presets "usine" aux presets "utilisateur" et vice-versa. La Led située à côté de l'interrupteur s'allume lorsque vous êtes dans le mode "utilisateur" ou que vous modifiez un paramètre d'une preset "usine".
(6) STORE
Cet interrupteur est utilisé pour mémoriser les paramètres d'un son sur une preset définie, ou pour "déplacer" une preset existante. Lorsque vous voulez sauvegarder les paramètres d'un son, appuyez sur l'interrupteur une première fois. La Led active du sélecteur Matrix clignote en indiquant la preset actuelle. Si vous désirez sauvegarder vos paramètres sur la même preset, appuyez une deuxième fois sur l'interrupteur "Store". Sinon, tournez le sélecteur Matrix jusqu'à la preset désirée. Lorsque la Led clignotante indique cette preset, appuyez une seconde fois sur l'interrupteur "Store". Tous les paramètres seront enregistrés sur la nouvelle preset.
NOTE: Les presets Factory modifiées doivent être mémorisées sur une preset User ou les modifications seront perdues au prochain changement de preset.
(7) COMPRESSOR
Ce bouton contrôle l'activation de la compression interne de votre BAM. La Led verte correspondante s'illumine quand celle-ci est active.
(8) SQUEEZE
Etant donné que la compression interne est de type ‘soft knee’ (un taux de compression différent est appliqué en fonction de l’intensité du signal), ce contrôle agit simultanément sur le seuil et le taux de la compression. En le tournant horairement, vous diminuez le seuil de compression (le niveau à partir duquel le signal sera affecté par la compression) en augmentant le taux de compression appliqué à votre signal. Un taux de compression est le rapport entre les variations entrée/sortie. Par exemple, un taux de compression de 4 signifie qu’une variation de 4dB à l’entrée se traduira par une variation de 1dB à la sortie.
(9) CLIP LED
Cette Led rouge s'illumine pour indiquer que le niveau de sortie de votre compression interne est trop élevé. Dans ce cas, utilisez le contrôle LEVEL (10) pour réduire ce niveau.
(10) LEVEL
Ce contrôle vous permet d'ajuster le niveau en sortie de compression et ainsi de récupérer le gain éventuellement perdu par l'étage de compression.
Ces Leds vous indiquent la perte de gain due à la compression.
(12) MODEL SELECTOR
Ce contrôle fonctionne en conjonction avec le sélecteur CAB SWAP (13), vous permettant de choisir une configuration Ampli/Enceinte de modélisation. Les Leds correspondantes vous indique la configuration active (rouge = amp model; verte = cabinet model; orange = amp et cab model spécifique). Si vous désirez mémoriser votre sélection, pressez le bouton STORE (6). Reportez-vous au tableau ci-dessous pour le détail des configurations.
(13) CAB SWAP
Ce contrôle vous permet de modifier la modélisation de l'enceinte. Une fois que vous avez sélectionné l'amplificateur à modéliser grace au sélecteur MODEL SELECTOR (12), pressez
ce boutons vous permet de modéliser le même ampli avec une configuration de haut-parleurs différente. Par exemple, si le mode actuel est B-MAN 2X12, pour entendre la tonalité obtenue avec une enceinte 1X15, pressez le bouton CAB SWAP (la Led verte adjacente s'illumine). Sélectionnez alors grace au MODEL SELECTOR l'unité FLIPTOP 1X15. La sélection de modélisation devient le B-MAN 1X15 (amp model B-MAN; cab model 1X15). Reportez-vous au tableau ci-dessous pour le détail des configurations.
| Amp Model | Cabinet Model | Description |
| RED | 2 X 10 | Modern 2 X 10 combo amp avec active semi-parametric EQ., event avant et trompe. |
| 360 | 1 X 18 | Vintage Amp transistor avec passive EQ. 1 X 18 et trompe |
| TVS | 8 X 10 | Vintage Amp à lampes avec passive EQ. 8 X 10 fermé sans trompe. |
| FLIPTOP | 1 X 15 | Vintage bass combo à lampes Passive EQ. 1 X 15 . |
| B-MAN | 2 X 12 | Classic tête à lampes avec 3-band passive EQ. 2 X 12 fermé. |
| PEAVEY MAX | BAM 2 X 10 | Hybrid Préamp avec active 3-band semi-parametric EQ. BAM cab sans modélisation. |
| WEST COAST | 4 X 10 | Modern hybrid tête bass avec active semi-parametric EQ. Modern 4 X 10 avec horn. |
| FREDDIE K | ALLOY 4 X 10 | ModernAmp transistor avec active 4-band EQ. Metal cone speakers en 4 X 10 sans tweeter. |
(14) PRE GAIN
Le contrôle de Pre-Gain permet d'ajuster le niveau d'entrée dans le préampli. Le tourner complètement (dans le sens horaire) donnera le gain maximum. Ce réglage peut-être mémorisé dans une preset User. Si les Leds ceinturant ce contrôle sont éteintes, cela indique qu'il est inactif (pas de contrôle de gain sur l'ampli modélisé). Reportez vous à la section Trucs et Astuces plus loin dans ce manuel pour d'autres possibilités de réglages de gain.
(15) EQUALIZATION
L'équalisation est directement liée à la position du sélecteur d'ampli (12). En effet, les caractéristiques d'équalisation diffèrent suivant le modèle d'ampli: certaines sont actives, d'autres passives et avec des choix de bandes passantes différents. Le BAM simule l'équalisation et même les possibilités d'équalisation de l'ampli modélisé. Simplement, ajuster l'équalisation sur le BAM revient à ajuster l'équalisation de l'ampli modélisé. Cette
caractéristique permet de reproduire très efficacement la palette sonore de l'ampli en question. Pour les amplis possédant un réglage de médium semi-paramétrique, Pour les modèles équipés d'un contrôle de médium semi-paramétrique, le contrôle SHIFT vous permet de sélectionner le centre de la bande de fréquence affecté par le contrôle des medium.
(16) POST GAIN
Le contrôle de Post Gain permet de régler le volume pour chaque preset. Le tourner horairement augmente la valeur correspondante.
Ces contôles déterminent la vitesse et la profondeur de l'effet sélectionné par le sélecteur d'effets (13). Tourner ces contrôles horairement pour augmenter les taux et profondeurs de modulation de l'effet sélectionné. Les valeurs de Taux (17) et de Profondeur (18) déterminent ensemble le rendu de l'effet. En utilisant le pédalier en mode EFX SELECT, vous pouvez accéder à deux réglagesdifférents pour chaque paramètre. Les valeurs de Taux et de Profondeur changeront simultanément. Pour plus d'informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.
(19) EFFECTS
Ce contrôle permet de sélectionner un effet. Les Leds jaunes correspondantes indiquent l'effet actif.
(20) MASTER VOLUME
Ce contrôle détermine le volume de sortie du BAM. Utiliser ce contrôle pour déterminer le volume “global” de l’ampli. Contrairement au Post-Gain (11), ce contrôle affecte toutes les presets de façon uniforme et n’est en aucun cas lié à une preset donnée. Il n’affectera pas le volume de la boucle d’effet.
(21) HEADPHONE JACK
Ce jack 1/4" est prévu pour recevoir un casque standard. En utilisant ce jack, vous déconnectez automatiquement l'étage de puissance du Transformer 112; idéal pour les applications silencieuses. Bien que ce signal soit envoyé par un connecteur stéréo, il est mono, et vous entendez "à gauche" une réplique du signal "de droite".
(22) DDT ^TM SELECTOR
Votre amplificateur utilise notre système de compression DDT pour éliminer tout risque de surcharge de sa partie puissance. En fonctionnement normal, la Led (6) doit passer de vert à rouge épisodiquement. Si celle-ci “reste” rouge, c’est une indication que l’ampli de puissance de votre combo travaille au delà de sa limite de fonctionnement. Pour remédier à ce problème, réduisez les valeurs de gain ou d’équalisation jusqu’à ce que la Led “rougisse” par intermittence. Pour désactiver la compression DDT, il vous suffit de placer ce sélecteur sur la position “Defeat”.

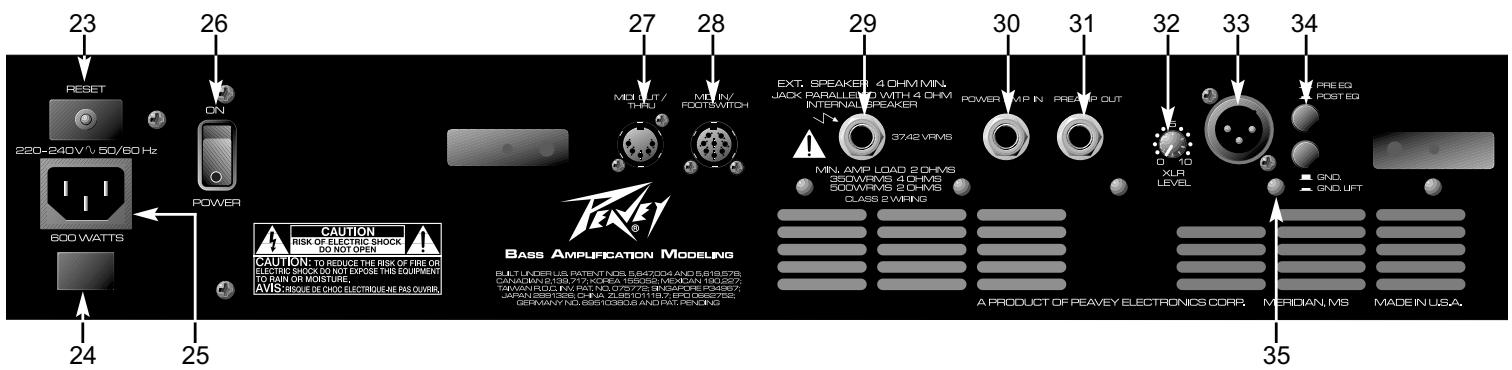

PANNEAU ARRIERE
Ce bouton vous permet de réenclencher le disjoncteur interne de votre unité. En condition normale, celui-ci ne doit pas ‘sauter’. Si cela se produit, mettre votre unité hors-tesion pour au moins 60 secondes avant de réenclencher le disjoncteur. Si le problème persiste, votre unité doit être vérifié par un technicien agréé Peavey pour en déterminer la cause (Court-circuit, utilisation extrême prolongée,...).
(24) GROUND POLARITY
Présent uniquement sur les modèles 120 Volts.
Votre ampli possède une prise d'alimentation IEC permettant de connecter un cordon d'ali mentation standard (fourni). L'appareil doit toujours être relié à la terre pour réduire considér ablement les risques de choc électrique. En cas de perte ou de détérioration de votre cordon d'alimentation, le remplacer par un autre ayant les mêmes caractéristiques.
(26) POWER SWITCH
Mettre cet interrupteur sur “ON” pour mettre le Transformer sous tension.
Le connecteur MIDI OUT 5-broches DIN peut-être utilisé pour dupliquer les signaux d'interruption Midi recus en MIDI IN (28). Pour de plus amples informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.
(28) MIDI IN / FOOTSWITCH
Le connecteur MIDI IN 8-broches DIN est prévu pour recevoir des informations envoyées par un controleur Midi. Il accepte tout aussi bien les cables Midi 5 et 8-broches. En utilisant le cable 8-broches (fourni), il permet de connecter le PFC 4 (pédalier fourni) tout en l'alimentant. Pour de plus amples informations sur ce sujet, référez-vous à la section Midi/Pédalier de ce manuel.
(29) EXTERNAL SPEAKER JACK
Une enceinte basse supplémentaire peut être connectée à votre ampli. L'IMPEDANCE DE L'ENCEINTE SUPPLEMENTAIRE NE DOIT PAS ETRE INFERIEURE A 4 OHMS. Notez que l'enceinte externe est alors branchée en parallèle avec le haut-parleur interne de votre ampli.
(
30) POWER AMP IN
Ce jack 1/4" vous permet d'envoyer un signal de niveau ligne directement à l'ampli de puissance de votre unité.
(31) PREAMP OUT
Ce jack 1/4" vous permet d'envoyer un signal de niveau ligne vers une unité externe (table de mixage, enregistreur,...). Utilisez un cable blindé entre cette sortie et l'entrée de l'autre unité. Cette connexion n'aura aucune incidence sur le fonctionnement de l'ampli qui continuera à amplifier le signal de votre préampli.j
NOTE: Les connections PREAMP OUT / POWER AMP IN peuvent également être utilisées en boucle avec une unité externe de niveau ligne.
(32) XLR LEVEL
Ce contrôle vous permet d'ajuster le niveau du signal envoyé à la sortie XLR OUTPUT (33).
(33) XLR OUTPUT
Cette sortie faible-bruit symétrique XLR (3-pin) vous permet d'envoyer votre signal vers une table de mixage. Les connexions de cette sortie sont : Pin 1 = Terre; Pin 2 = Positif; Pin 3 = Negatif.
(34) PRE / POST EQ
Ce sélecteur détermine si le signal envoyé par le sortie XLR OUTPUT (33) est Pré ou Post EQ, C'est à dire si il sera affecté par l'équalisation ou non. La position sortie est Pré-EQ (signal non affecté), la position rentrée est Post-EQ.
(
35) GND / GND LIFT
Ce sélecteur vous permet de déconnecter la terre de la sortie XLR OUTPUT (33) pour éviter d'éventuels problèmes de boucle de masse avec votre mixeur.
ACCORDEUR
L'accordeur du BAM gère les configurations de guitare basse 4, 5, ou 6-cordes. Pour accéder au mode accordeur, pressez simultanément les boutons USER (5) et STORE (6), ou par le pédalier (Reportez-vous au paragraphe 'Mode Accordeur' dans la section Midi/Pédalier plus loin dans ce manuel). Le mode par défaut de l'acordeur est diatonique satandart (Si, Mi, La, Ré, Sol et Do). Pour entrer en mode chromatique, pressez le bouton COMPRESSOR (7) dans le mode accordeur. La Led adjacente au COMPRESSOR s'illuminera pour indiquer l'activation de l'accordeur chromatique. Les Leds des contrôles 14 à 16 fonctionnent comme des indicateurs stroboscopiques et indiquent la hauteur relative du signal d'entrée par rapport à la note voulue (voir diagramme ci-après). Une rotation dans le sens contre-horaire indique que la note jouée est trop basse et vice-versa. La vitesse de la rotation indique l'amplitude de la différence entre les signal joué et celui voulu, et la rotation s'arrétera lorsque le signal atteindra la note voulue. Les Leds du contrôle SPEED/ADJ (17) proposent quand à elles une visualisation plus standard avec la note voulue atteinte lorsque l'illumination est 'à 12 heures'. Le contrôle de DEPTH (18) vous permet d'ajuster le volume de l'accordeur dans ce mode.
En mode diatonique, l'accordeur rapprochera automatiquement la note jouée de la note la plus proche parmis celles recherchées (Si, Mi, La, Ré, Sol et Do). En mode chromatique, l'accordeur se réfèrent à toutes les notes. Il reconnaîtra automatiquement par exemple un Fa était joué, il serait reconnu comme note accordée par les indications de Leds. Si une note n'est pas l'une des notes de basse (Si, Mi, La, Ré, Sol et Do), l'accordeur illuminera les 2 indicateurs de l'interval ou elle se trouve (Ré et Sol dans l'exemple du Fa joué).
L'accordeur de votre BAMvous permet aussi de vous acorder un demi-ton plus bas (le fameux accordage en Mib). Pour passer dans ce mode, appuyez sur le bouton USER (5) dans le mode accordeur. Vous pouvez mémoriser le mode d'accordeur voulu en pressant le bouton STORE (6).
PEDALIER

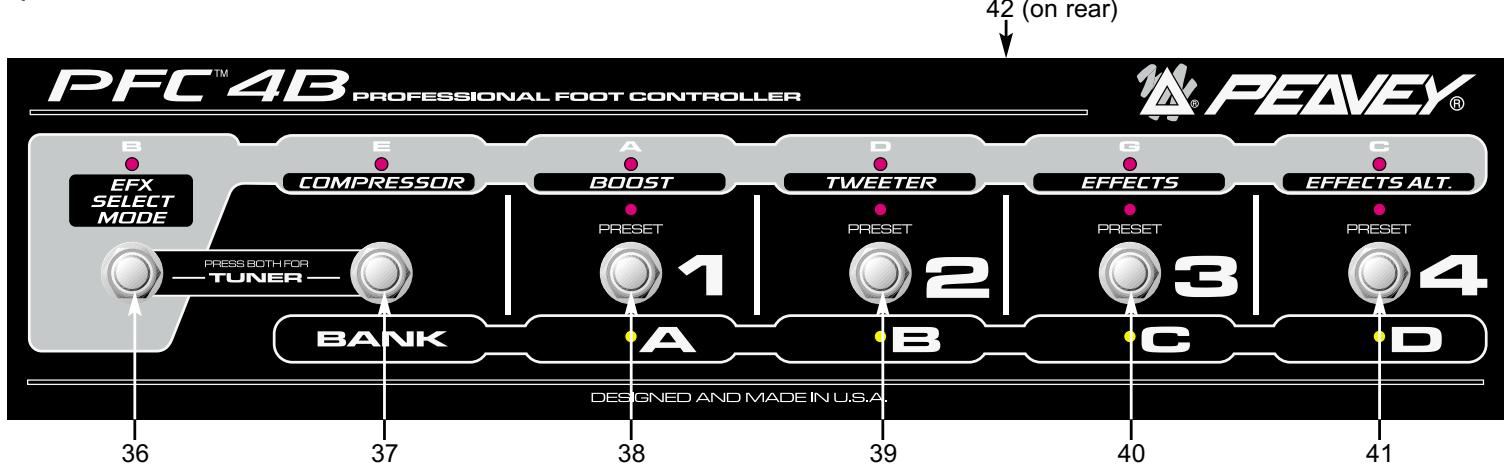

Le PFC™4B possède 4 modes de fonctionnement différents : Preset, Bank Select, EFX Select et Accordeur. Les boutons du pédalier auront des fonctions différentes selon le mode sélectionné. La sélection du mode s'effectue par les boutons EFX SELECT MODE (36) et BANK (37). La section ci-dessous détaille les fonctions des boutons dans chaque mode. Si un bouton n'est pas listé, c'est qu'il n'a pas de fonction dans ce mode.
PRESET MODE
Lorsque votre BAM est mis sous tension, votre pédalier est dans ce mode. I vous permet de sélectionner une preset dans la bank active, indiquée par les Leds jaunes (A, B, C, D). La preset actuellement active est indiquée par les Leds rouges (1, 2, 3, 4). Les boutons 38 - 41 vous permettent de changer de preset. Les Leds vertes EFX Mode s'illumineront faiblement pour indiquer quel effet est actuellement actif.
BANK SELECT MODE
En appuyant sur le bouton 37 en mode Preset, vous passez en mode de sélection de bank. Les Leds jaunes correspondantes vous indiquent en clignotant quelle est la bankactive au moment de l'entrée dans ce mode. Vous pouvez sélectionner une autre bank grace aux boutons 38 - 41. Une Led fixe jaune vous indique alors la bank active.
EFX SELECT MODE
Pour passer en mode EFX Select (Sélection d'effets), appuyez sur le bouton 36. La Led verte correspondante s'illuminera pour indiquer l'activation de ce mode. Les boutons 37 - 41 fonctionnent comme suit :
37 – Compression on/off
38 – Change entre mémoires primaires et secondaires pour les contrôles 14 – 16.
39 – Tweeter on/off
40 – Effets on/off
41 – Change entre mémoires primaires et secondaires pour les effets.
Il ya huits boutons de paramétrage du ‘Pré-Gain’ à ’Profondeur d’effets’. Chacun d’entre eux possède 2 mémoires par preset. Le pédalier PFC™4B vous permet de passer d’une mémoire à l’autre en mode EFX comme suit :
BOOST - Change les six paramètres de pré-ampli (Pre Gain, Low, Mid, Shift, High, Post Gain) EFFECTS ALT - Change les paramètres Speed/Adj et Depth
La fonction Boost vous permet de créer un deuxième réglage de préampli sur la même preset (Solo,...). Vous pouvez altérer tous les réglages de gain (Pré- et Post-) et d'équalisation (Low, Mid et High). La fonction Effects Alt vous permet de sélectionner entre 2 mémoires de paramètres pour vos effets, beaucoup plus versatile qu'une simple fonction on/off, comme:
- Avoir beaucoup d'effet phaser sur un son et moins sur l'autre (les deux sons de la même preset!!)
- Passer d'une vitesse lente à une autre rapide pour l'effet flanger.
- Se donner une saturation supplémentaire avec un boost des mediums pour ‘remplir’ lorsque le guitariste abandonne la rytmique pour un chorus.
MODIFIER ET ENREGISTRER BOOST/EFFECTS ALT
Désengager le boost de votre pédalier et ajuster suivant vos gouts les contrôles de gain et d'équalisation (mémoires primaires). Enclencher le boost sur votre pédalier et ajuster suivant vos gouts (mémoires secondaires). Effectuez la même opération pour la fonction EFFECTS ALT de votre pédalier (Ajustez selon vos désirs avec et sans la fonction EFFECTS ALT active). Mettre la fonction EFFECTS ALT dans la position désirée lors de l'appel de la preset (active ou non), puis enregistrez la preset. En rappelant votre preset, les mémoires primaires et secondaires de celle-ci seront rappelées.
MODE ACCORDEUR
En appuyant simultanément sur les boutons 36 & 37, vous passez en mode accordeur. Les quatre Leds jaunes s'illumineront faiblement pour signifier l'activation du mode accordeur. Apputer sur n'importe quel bouton vous fera sortir du mode accordeur et revenir au mode précédent.
Les Leds vertes indiquent la note de référence choisie par l'accordeur. En mode chromatique, les Leds indiquent la note jouée (si 1 Led illuminée) ou les notes de l'intervalle dans lequel vous vous trouvez (2 Leds illuminées).
Les Leds jaunes et rouges s'illuminent de façon stroboscopiques. Imaginez qu'elles forment un anneau de Leds. Une rotation contre-horaire des illuminations indiquent que la note jouée est plus basse que la note de référence et vice-versa. La vitesse de rotation des illuminations vous indique l'écart entre la note jouée et la note de référence. (vitesse rapide = grand écart; vitesse lente = faible écart). Toutes les Leds s'illuminent quand vous avez atteint la note de référence (pas de mouvement).
(42) REMOTE CABLE CONNECTOR
Le connecteur MIDI IN 8-broches DIN est prévu pour recevoir des informations envoyées par un controleur Midi. Il accepte tout aussi bien les cables Midi 5 et 8-broches. En utilisant le cable 8-broches (fourni), il permet de connecter le PFC 4B (pédalier fourni) tout en l'alimentant.
CONTROLES CACHES
Le BAM possèdent tous les contrôles nécessaires accéssibles de la face avant et du pédalier. Néanmoins, quelques fonctions intéressantes sont accessibles par une utilisation différente de ces contrôles. En maintenant ernfoncé le bouton USER pour plus d'une seconde (et en le maintenant enfoncé), vous accédez aux paramètres des preset. La même manipulation avec le bouton STORE vous amènent aux paramètres de préférence GLOBAL. Nous décrivons ci-dessous ces deux fonctions.
ASTUCE!!Copie des mémoires primaires/secondaires
La fonction BOOST vous permet d'avoir des sons complètement différents enregistrés sur la même preset. Quand vous créerez une preset, vous commencerez par ajustez vos paramètres primaires la plupart du temps (Boost désactivé), puis chercherez à les modifier pour vos paramètres secondaires (Boost actif). Pour vous éviter de 're-saisir' tous les paramètres manuellement (Gain, EQ, Volume), appuyez et maintenez enfoncé le bouton STORE pendant plus d'une seconde pour copiez vos valeurs de paramètres des mémoires primaires vers les secondaires (Si vous avez les mémoires secondaires actives (BOOST Actif), vous copierez celles-ci vers les mémoires primaires).
TWEAK / TUNER POWER FEATURES
| Control | Preset Tweak(hold USER for 1 sec.) | Global Tweak(hold STORE for 1 sec.) | Tuner Tweak(Press STORE and USER) |
| Preset | - | MIDI Channel | [Exit Tuner] |
| Store | - | - | Store Tuner Tweaks |
| User | - | User on Powerup | Eb mode |
| Compressor | - | - | Chromatic Mode |
| Model | - | - | [Exit Tuner] |
| Cab Swap | - | - | [Exit Tuner] |
| Pre | Analog Overdrive Enable | - | - |
| Bass | - | - | - |
| Mid | - | - | - |
| Shift | - | - | - |
| Treble | Tweeter Enable | Footswitch All-Info | - |
| Post | - | Bank Select Style | - |
| Effect Select | - | - | [Exit Tuner] |
| Speed/Adj | Tweak 1 | Noise Gate Sensitivity | - |
| Depth | Tweak 2 | Noise Gate Threshold | Tuner Volume |
Cette fonction est valable pour les mémoires de paramètres d'effets, mais moins utile de part le nombre de paramètres en question.
DETAILS
PRESET:
- Analog Overdrive - Active ou non, si la fonction existe suivant la modélisation choisie.
- Tweeter Enable - Active ou non le tweeter de l'enceinte, si la fonction existe en fonction de l'enceinte sélectionnée.
• Tweak 1 & 2 - Voir ci-dessous
GLOBAL:
MIDI Channel va de 1 (Sélecteur Preset Matrix Led A1) à 16 (Sélecteur Preset Matrix Led D4). Le pédalier continuera de fonctionner. Les messages d'interruption Midi seront envoyés sur ce canal (et aucun autre). Par défaut : Canal = 1
User on Powerup - Par défaut le mode de presets “Usine” (Led éteinte). Activer pour démarrer en mode de presets “Utilisateur”.
Bank Select Style sera :
0 = (Par défaut) sélectionne le même numéro de preset dans la nouvelle bank [7:00/min]
1 = sélectionne la première preset de la nouvelle bank [12:00]
2 = attend le choix de l'utilisateur pour la sélection [5:00/max]
Footswitch All-Info sera :
0 = N'active que les Leds du mode actif (Vertes, Rouges ou Jaunes). Moins d'information, moins de confusion. [7:00/min]
1 = (par défaut) Active en plus faiblement les sélections des autres modes (Ex: les Leds Vertes en dehors du mode EFX). [12:00]
2 = Active les Leds ci-dessus, mais toutes au maximum. Idéal pour les applications en faible luminosité. [5:00/max]
Mono / Stereo - Mono par défaut [7:00/min]. Positionner sur [5:00/max] pour enclencher la stéréo (utilisation du connecteur FX Send).
Noise Gate Sensitivity - Contrôle la vitesse d'action du Noise Gate. (sens horaire : augmenter la valeur, réaction plus rapide).
Noise Gate Threshold - Contrôle le seuil du Noise Gate. (sens horaire : augmenter la valeur du seuil de coupure).
TUNER:
Store Tuner Tweaks - L'accordeur ne sauvegardera pas vos préférences tant que vous n'appuirez pas sur le bouton Store (une fois).
E, mode - Appuyer sur le bouton USER pour passer de l'accordage standard (Mi) à celui en Mib. La Led s'active en mode Mib. Les notes de référence de l'accordeur passeront toutes un demi ton plus bas - Valable également en mode d'accordage chromatique.
Chromatic mode - Appuyer sur le bouton TAP pour passer l'accordeur du mode normal au mode chromatique. La Led correspondante s'active en mode chromatique.
Tuner Volume - Par défaut en position [12:00]. Permet de controller le volume du signal pendant l'accordage. La position minimale coupera complètement le volume de sortie (accordage silencieux).
EFFECT PARAMETERS / TWEAKS
Par défaut, le canal MIDI du BAM est le canal 1 (après réinitialisation). Ceci veut dire que tous les messages reçus sur un autre canal seront ignorés, et que tous les messages générés utiliseront ce canal. Pour changer ce canal Midi, gardez enfoncé le bouton STORE (pendant au moins 1 seconde) et (en le gardant enfoncé) selectionnez le nouveau canal grâce au sélecteur Matrix.
MIDI OUT ET MIDI THRU
Si vous désirez utiliser un deuxième BAM pour les opérations Stéréo, vous pouvez les controller avec le même pédalier, en reliant le MIDI OUT du premier au MIDI IN du second. Ils répondront ensemble aux changements de preset, d'effet, de Tap/Tempo, etc... Même si le signal arrive dans le EFX Return (pas de passage dans le pré-ampli du deuxième BAM), il est important d'avoir les mêmes configurations car la sélection du type d'ampli à modéliser influe également sur les caractéristiques de l'ampli de puissance du BAM
En effet, la sortie MIDI OUT du BAM “duplique” les signaux recus en MIDI IN (à l’exception de certains messages système utilisés par le BAM). Cette sortie MIDI OUT est désignée comme une “Soft-Through” (contrairement à une sortie “Hard-Through” (générallement notée MIDI THRU) qui duplique tous les messages). Si vous possédez d’autres appareils utilisant la norme Midi et équipés de “Hard-Through”, il est judicieux de les connecter entre le PFC 4B et le BAM (dans le chainage MIDI de votre système).
PRESET SYNCHRONIZATION WITH AN EXTERNAL EFFECTS UNIT
Vous devez posséder un processeur d'effet programmable MIDI si vous voulez l'utiliser dans la boucle d'effet du BAM. Si vous voulez que votre processeur "suive" les sélections de preset, connectez grâce à un cable Midi les MIDI OUT (BAM) et MIDI IN (processeur externe). Les 16 premières presets du processeur d'effet "s'aligneront" sur les 16 presets du BAM.
Pour ceci, le canal MIDI du processeur d'effet externe doit être reglé sur "OMNI" ou correspondre à celui du BAM.
PRESET BACKUP
Vous pouvez sauvegarder vos paramètres de sons des presets via un ordinateur, un séquenceur ou toute autre “librairie” Midi. Pour ce faire, connectez un cable MIDI entre les MIDI OUT (BAM) et MIDI IN (“appareil de sauvegarde”). Pour commencer l’envoi des informations du BAM, gardez enfoncé le bouton Tap/Tempo, en appuyant sur le bouton MODULATION. Les Leds du BAM s’éteignent durant 1 à 2 secondes avant de refonctionner pour confirmer l’opération.
NOTE: La taille de la mémoire des paramètres du BAM est de 1 Ko.
Vous pouvez également déclencher cette opération depuis votre “appareil de sauvegarde” (si il le permet). Il vous faut dans ce cas utiliser deux cables MIDI entre celui-ci et le BAM (un cable par sens d’échange de données). Vous trouverez les correspondances de programmation hexadecimale dans le tableau en fin de ce manuel.
CHANNEL MESSAGES
Le BAM acceptera les messages ci-dessous (S'ils sont envoyés sur son canal MIDI).
- Program Change - Cx nn
avec x = MIDI channel - 1, nn = 00-0F pour les presets A1-D4
• Bank Select - Bx 20 nn
avec x = MIDI channel - 1, nn = 00 pour Factory, 01 pour User
• Volume Général - Bx 07 nn
avec x = MIDI channel - 1, nn = 00-7F de "0" au maximum
NOTE: Le “Volume Général” sera localisé après le pré-ampli et l’équalisation, mais avant les effets.
Les autres messages d'interruption seront également dupliqués en MIDI OUT, mais ignorés par le BAM.
Le BAM enverra les messages d'interruption suivant:
- Program Change - A chaque fois qu'une preset est sélectionnée (par la face avant du BAM ou par le PFC 4B)
- Bank Select - A chaque fois que l'interrupteur USER est activé (à chaque passage entre les modes "Factory" et "User").
System Exclusive Messages (SysEx)
Le BAM est équipé d'un système Midi de Gestion de Paramètres (SysEx). En plus des messages standarts d'interruption MIDI, il peut être "piloté" depuis n'importe quel ordinateur ou éditeur de paramètres (comme le Peavey PC1600X).
Tous ces messages SysEx commencent et terminent par les mêmes octets. Le diagramme ci-dessous vous donne une chaîne caractéristique de command SysEx, incluant commande et valeur
(CMD et "data"), ainsi qu'une description correspondante.
F0 - Début SysEx [SOX]
00
00
1B - Peavey Manufacturer ID = 00 00 1B
11 - BAM Product ID
00 - (Reserved for future use (keep fixed at zero))
CMD - Commande du message SysEx
<data>- Valeur associée a la commande (s'il y a lieu)
F7 - Fin SysEx [EOX]
NOTE: A chaque fois qu'une preset est sélectionnée, ses paramètres se placent dans une mémoire de type RAM appelée "Edit Buffer" (ou "EdBuf"). Si une autre preset est appelée, ses données "écrasent" celles de la précédente.
Reportez vous au tableau ci-dessous pour les commandes du SysEx et les valeurs correspondantes.
| CMD Number (in HEX) / Name | description | Resulting Action |
| 00 / PFC4B Online | None | Amp sends PFC4B setup data |
| 01 / PFC4B Switch Press | Footswitch #, 0-5 | Amp responds based on mode |
| 02 / Version Request | None | Amp sends message 03 |
| 03 / Version of Software | Version #, 00-7F | Amp ignores if received |
| 04 / Send Presets | None | Amp sends message 05 |
| 05 / Receive Presets | Preset data, nibblized * | Amp saves presets in User slots |
| 06 / Send Single Preset | Preset # (00 - 0F) | Amp sends message 09 **** |
| 07 / Receive Single Preset | Preset #, preset nibs * | Amp saves preset to User slot |
| 08 / Send EdBuf | None | Amp sends message 09 |
| 09 / Receive EdBuf | Preset nibbles * | Amp loads and activates EdBuf |
| 0A / Store EdBuf | Preset # (00-0F; 7F for current) | Amp stores EdBuf to User preset |
| 0B / Send EdBuf Byte | EdBuf address (00 - 1E) | Amp sends message 0C |
| 0C / Receive EdBuf Byte | EdBuf address, value nibs * | Amp activates EdBuf parameter |
| 0D / Send EdBuf Partial Byte | Partial address ** | Amp sends message 0E |
| 0E / Receive EdBuf Partial Byte | Partial address, partial value ** | Amp activates EdBuf parameter |
| 0F / Send EdBuf Current | Primary address *** | Amp sends message 10 |
| 10 / Receive EdBuf Current | Primary address, current value *** | Amp activates EdBuf parameter |
| 11 / | ||
| 12 / Send Globals | None | Amp sends message 13 |
| 13 / Receive Globals | 14 Global Bytes, nibblized * | Amp saves and activates globals |
| 14 / Send Global Partial Byte | Partial address, 00-0D ** | Amp sends message 15 |
| 15 / Receive Global Partial Byte | Partial address, partial value ** | Saves and activates global in amp |
*(Nibblized data) Ces données sont envoyées par “étage” (séparation des données). Par exemple, la valeur hexadecimale de l’octet “74” est en fait envoyée en 2 octets distincts “07” et “04”.
**(Partial addressing) Cette méthode de programmation permet de modifier un paramètre sans toucher aux autres. Une adresse partielle se compose de 3 éléments distincts. Le premier désigne quel paramètre vous voulez modifier (de 00 a 1E). Le second représente la valeur à atteindre (en vue de la modifier). Le troisieme définit le nombre d'octets que vous voulez modifier (dépend du type de données). Il vous reste alors à donner la nouvelle valeur.
Par exemple, voici comment désactiver le “Compressor” de la preset active.(référez-vous au tableau de la page 28)
F0 00 00 1B 11 00 0E 01 06 01 01 07
Le "1D" localise l'effet.
Le “07” indique la position du paramètre désiré.
Le "01" (le premier) indique que la modification se fait sur 1 octet.
Le deuxième “01” donne la nouvelle valeur du paramètre (OFF).
***(Current addressing) Cette méthode de programmation permet de passer facilement des valeurs primaires à secondaires (et vice-versas) pour les paramètres à double-mémoire. Elle permet de "simuler" l'action du PFC 4B (en mode EFX).
****Ce message indique que l'ampli confirme la réception des paramètres d'une preset, sans modifier sa mémoire actuelle. Si un message de réception de preset est envoyée à l'ampli, celui-ci effacera sa mémoire (en prévision de la réception). Ceci précède générallement les procédures de mémorisation (STORE ou 0A).
PRESET DEFINITION
