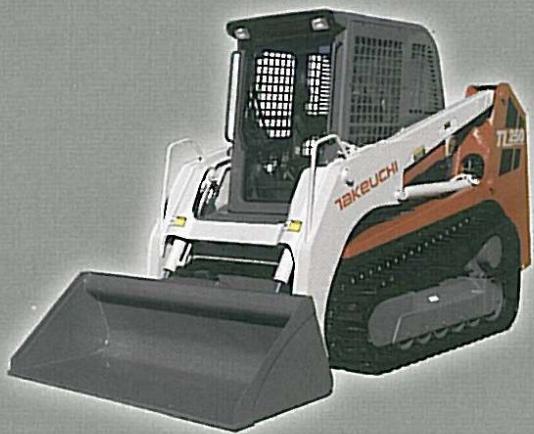

TL 250 - Mini chargeuse sur chenilles TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Mini-pelle sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance nominale de 49,6 kW (66,5 ch)
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 3 150 mm, Largeur : 1 800 mm, Hauteur : 2 450 mm
Poids	2 500 kg
Capacité de levage	1 000 kg
Profondeur de fouille	2 500 mm
Rayon de rotation	1 500 mm
Type de chenilles	Chenilles en caoutchouc
Fonctions principales	Excavation, nivellement, transport de matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des distributeurs agréés
Sécurité	Équipements de sécurité conformes aux normes, protection contre les retournements
Informations générales	Idéale pour les travaux de construction et d'aménagement paysager

FOIRE AUX QUESTIONS - TL 250 TAKEUCHI

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant et assurez-vous qu'il n'y a pas de fuites. Vérifiez également la batterie pour vous assurer qu'elle est chargée. Si le problème persiste, consultez le manuel d'entretien.

Comment résoudre un problème de surchauffe du moteur ?

Assurez-vous que le radiateur est propre et que le niveau de liquide de refroidissement est adéquat. Vérifiez également le thermostat et le ventilateur. Si le problème continue, faites inspecter le système de refroidissement par un professionnel.

Que faire si le vérin hydraulique ne fonctionne pas ?

Vérifiez le niveau d'huile hydraulique et recherchez d'éventuelles fuites dans le système. Assurez-vous que toutes les connexions sont bien serrées. Si le problème persiste, il est conseillé de consulter un technicien qualifié.

Comment remplacer un filtre à huile ?

Coupez le moteur et laissez-le refroidir. Localisez le filtre à huile, utilisez une clé à filtre pour le retirer, puis appliquez un peu d'huile neuve sur le joint du nouveau filtre avant de le visser en place. Remplissez ensuite le moteur avec de l'huile neuve.

Que faire si la machine ne se déplace pas ?

Vérifiez le niveau d'huile dans le système de transmission et assurez-vous qu'il n'y a pas de débris obstruant les roues ou les chenilles. Assurez-vous également que le mode de déplacement est correctement sélectionné.

Comment effectuer une maintenance de routine sur le TAKEUCHI TL 250 ?

Consultez le manuel d'utilisation pour le calendrier de maintenance recommandé. Cela inclut le changement d'huile, le remplacement des filtres, la vérification des niveaux de liquide et l'inspection générale des composants.

Quels sont les signes d'une usure des chenilles ?

Des bruits inhabituels, un jeu excessif ou des fissures visibles sur les chenilles sont des signes d'usure. Il est important de remplacer les chenilles usées pour garantir une performance optimale.

Comment ajuster la tension des chenilles ?

Utilisez une clé pour ajuster la vis de tension sur le tendeur de chenille. Assurez-vous que la tension est conforme aux spécifications du fabricant, généralement indiquées dans le manuel d'utilisation.

Où trouver les pièces de rechange pour le TAKEUCHI TL 250 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés TAKEUCHI ou sur des plateformes en ligne spécialisées dans les pièces pour équipements lourds.

Que faire en cas de fuite d'huile ?

Identifiez la source de la fuite, vérifiez les joints et les tuyaux pour des fissures. Nettoyez la zone et remplacez les pièces défectueuses si nécessaire. Si vous n'êtes pas sûr, consultez un professionnel.

MODE D'EMPLOI TL 250 TAKEUCHI

Caracteristiques Techniques

Poids :
Poids canopy	kg	5120
Poids cabine	kg	5290
Volume du godet standard	m3	0,680
Largeur godet standard	mm	2030

Moteur :
Norme moteur		Stage III A / InterimTier 4
Constructeur		Kubota
Type		V3800DI-T-E3B
Cylindrée	cm³	3769
Puiss. Nominale	(ch/ Kw / tr/min)	92,9 / 68,3 / 2600
Couple maxi	Nm	313,7
Consommation (100% de charge)	L/h	19,5
Émission de CO2	g/kwh	238

Système hydraulique :
Pompe	2 à débit variable et 2 à engrenages
Débit de circuit auxiliaire	I/min	88
(simple et double effet)
Débit de circuit auxiliaire Hight Flow	I/min	152
(simple et double effet)
Réservoir hydraulique	litres	60,0
Circuit hydraulique	litres	95,0

Chassis :	Voie et chassis conçus en un seul ensemble
Largeur	mm	1860,00
Longueur	mm	3985
Largeur chenilles	mm	450
Galets (par côte)		6
Garde au sol	mm	345
Pression au sol canopy/cabine	g/cm2	313 / 324
Pente maxi admissible	% /°	58 / 30

Confort et sécurité :
Siège	Réglable, inclinable, anti-dechirure
Émission sonore	db 104
Certification	Rops - Fops

Contenances :
Réservoir carburant	litres
	108,0

Performances opérationnelles :
Hauteur maxi au pivot de godet	mm	3205
Hauteur maxi de déchargement	mm	2430
Charge de basculement (SAE 732)	kg	3200
Charge opérationnelle (SAE J818 -35 % de la charge de basculement)	kg	1120
Charge opérationnelle (SAE J818 -50 % de la charge de basculement)	kg	1600
Translation 2 vitesses	km/h	0 à 7,8 / 0 à 12
Force de traction x 2	kN	30,6

Canopy / Cabine	Basculable
Roulements anti-usureGRAISSÉS à vie par coté	6

Avantages

STABILITÉ:

Positionnement du chassis par rapport aux chenilles

Longueur des chenilles

PRODUCTIVITE :

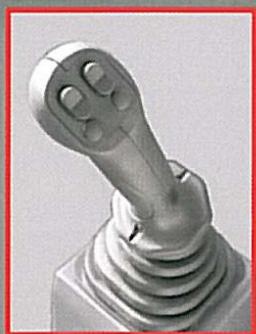

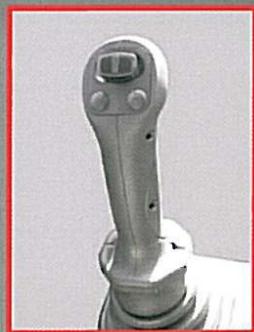

Souplesse et précision grâce aux joysticks pilotés

Puisance

Rapidité

Compacité

Adhérence sur tous types terrains

Position flottante de l'équipement

Débit de ligne auxiliaire très important (H

Flow sur TL240 et TL250 version cabine)

FIABILITE:

Train roulant longuement éprouvé

Chàssis monobloc

Intérieur des chenilles caoutchouc renforcé d'acier

Répartition optimisé de l'effort sur chenilles

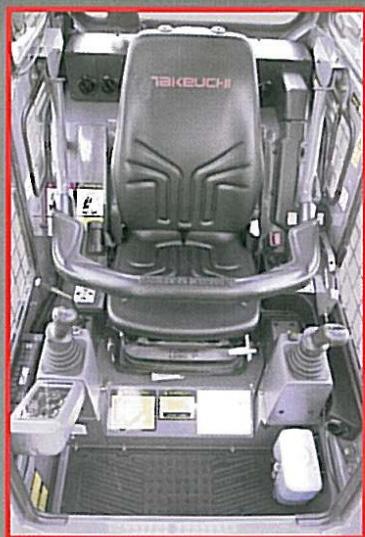

ERGONOMIE/CONFORT:

Visibilité arrêté et avant

Cabine spacieuse et basculante

Siège régblète et suspendu (3 positions préré-gliées sur TL220)

Radio avec prise MP3 en version cabine

Compensation automatique au levage

ENTRETIEN/ACCESSIBILITE:

Accessibilité du moteur

Cabine basculante

Lot de bord et outillage

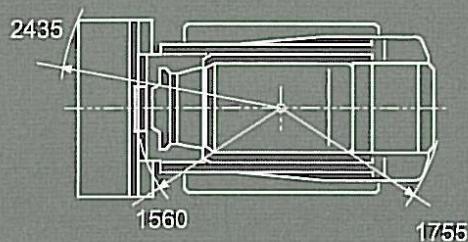

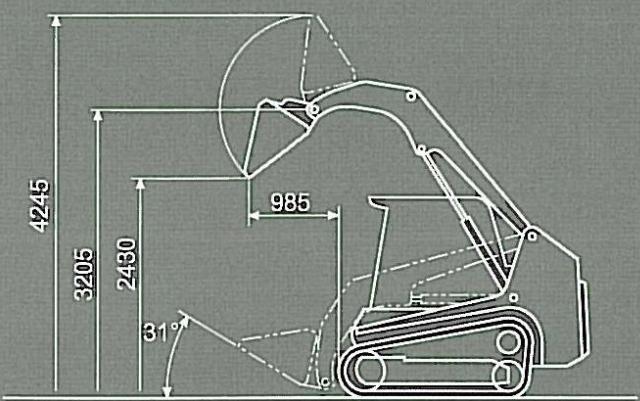

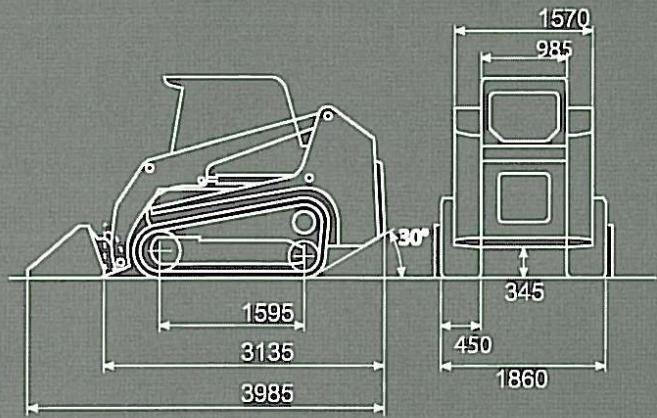

Dimensions

Godet standard Chenilles en caoutchouc

Unités en mm
