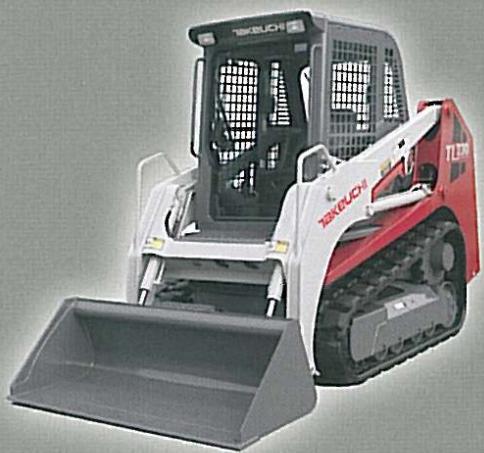

TL 230 - Chargeuse compacte sur chenilles TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeuse compacte sur chenilles
Marque	Takeuchi
Modèle	TL 230
Poids (canopy)	3 635 kg
Largeur	1 580 mm
Longueur	3 430 mm
Garde au sol	310 mm
Moteur	Yanmar 4TNV98, 50,5 kW (68,7 ch) à 2 500 tr/min
Cylindrée	3 318 cm³
Consommation (100% charge)	14,4 L/h
Émissions CO2	238 g/kWh
Système hydraulique	Pompes à débit variable + à engrenages, débit auxiliaire 68 L/min
Réservoir hydraulique	39 L
Capacité du godet standard	0,4 m³
Largeur du godet standard	1 700 mm
Charge de basculement (SAE)	2 100 kg
Charge opérationnelle (50% basculement)	1 050 kg
Hauteur maxi de déchargement	2 370 mm
Hauteur maxi au pivot de godet	3 030 mm
Vitesse de translation	0 à 10,9 km/h (2 vitesses)
Pente maxi admissible	58% (30°)
Pression au sol (canopy)	357 g/cm²
Réservoir carburant	75 L
Émission sonore	102 dB
Certifications	ROPS, FOPS
Siège	Réglable, inclinable, anti-déchirure

FOIRE AUX QUESTIONS - TL 230 TAKEUCHI

Quelle est la capacité du godet standard du Takeuchi TL 230 ?

Le godet standard a une capacité de 0,4 m³ et une largeur de 1 700 mm.

Quel moteur équipe le Takeuchi TL 230 ?

Le moteur est un Yanmar 4TNV98 de 50,5 kW (68,7 ch) à 2 500 tr/min, conforme à la norme Stage III A / Interim Tier 4.

Quelle est la hauteur de déchargement maximale ?

La hauteur maximale de déchargement est de 2 370 mm.

Quelle est la charge opérationnelle recommandée ?

La charge opérationnelle est de 735 kg (35% de la charge de basculement) ou 1 050 kg (50% de la charge de basculement) selon la norme SAE J818.

Comment entretenir le système hydraulique ?

Vérifiez régulièrement le niveau d'huile hydraulique (réservoir de 39 L) et respectez les intervalles de vidange indiqués dans la notice. Utilisez une huile recommandée par Takeuchi.

Quelles sont les dimensions des chenilles ?

Les chenilles en caoutchouc ont une largeur de 320 mm et une longueur de chenilles de 2 080 mm (voir schéma).

Le Takeuchi TL 230 est-il adapté aux terrains en pente ?

Oui, la pente maximale admissible est de 58% (30°) grâce à une bonne adhérence et une répartition optimisée de l'effort sur les chenilles.

Quels sont les dispositifs de sécurité ?

La machine est certifiée ROPS (protection en cas de retournement) et FOPS (protection contre les chutes d'objets). Le siège est réglable et la cabine basculante facilite l'accès.

Quelle est la vitesse de translation maximale ?

La translation est à deux vitesses : 0 à 7,3 km/h en première et 0 à 10,9 km/h en seconde.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction si nécessaire.

MODE D'EMPLOI TL 230 TAKEUCHI

Caractéristiques Techniques

Poids :
Poids canopy	kg	3635
Volume du godet standard	m3	0,4
Largeur godet standard	mm	1700
Moteur :
Norme moteur		Stage III A / InterimTier 4
Constructeur		Yanmar
Type		4TNV98
Cylindrée	cm3	3318
Puiss. Nominale	(ch/ Kw / tr/min)	68,7 / 50,5 / 2500
Couple maxi	Nm	242,5
Consommation (100% de charge)	L/h	14,4
Émission de CO2	g/kwh	238
Système hydraulique :
Pompe	2 à débit variable et 2 à engrenages
Débit de circuit auxiliaire	l/min	68
(simple et double effet)
Réservoir hydraulique	litres	39
Circuit hydraulique	litres	58
Chassis :	Voie et châssis conçus en un seul ensemble
Largeur	mm	1580
Longueur	mm	3430
Largeur chenilles	mm	320
Galets (par côté)		4
Garde au sol	mm	310
Pression au sol canopy/cabine	g/cm2	357
Pente maxi admissible	% / °	58 / 30
Confort et sécurité :
Siège	Réglable – inclinable – anti-déchirure
Émission sonore	db	102
Certification		Rops – Fops
Contenances :
Réservoir carburant	litres	75
Performances opérationnelles :
Hauteur maxi au pivot de godet	mm	3030
Hauteur maxi de déchargement	mm	2370
Charge de basculement (SAE 732)	kg	2100
Charge opérationnelle (SAE J818 -35 %de la charge de basculement)	kg	735
Charge opérationnelle (SAE J818 -50 %de la charge de basculement)	kg	1050
Translation 2 vitesses	km/h	0 à 7,3 / 0 à 10,9
Force de traction x 2	kN	20,25
Canopy / Cabine		Basculable
Roulements anti-usure graissés à vie	par coté	5

Positionnement du châssis par rapport aux chenilles

Longueur des chenilles

PRODUCTIVITE :

Souplesse et précision grâce aux joysticks pilotés

Puissance

Rapidité

Compacité

Adhérence sur tous types terrains

Position flottante de l'équipement

Débit de ligne auxiliaire très important (High

Flow sur TL240 et TL250 version cabine)

FIABILITE :

Train roulant longuement éprouvé

Châssis monobloc

Intérieur des chenilles caoutchouc renforcé d'acier

Répartition optimisé de l'effort sur chenilles

ERGONOMIE/CONFORT :

Visibilité arrière et avant

Cabine spacieuse et basculante

Siège réglable et suspendu (3 positions préréglées sur TL220)

Radio avec prise MP3 en version cabine

Compensation automatique au levage

ENTRETIEN/ACCESSIBILITE :

Accessibilité du moteur

Cabine basculante

Lot de bord et outillage

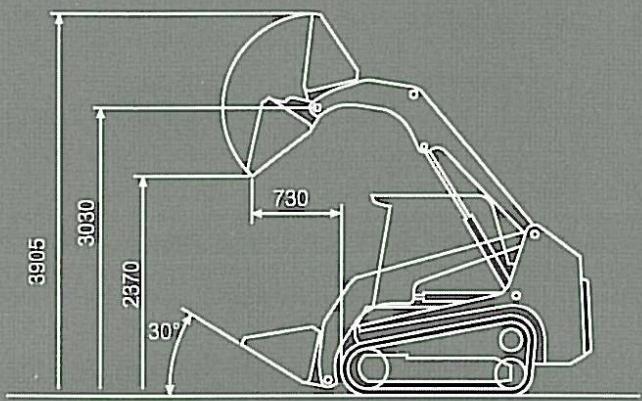

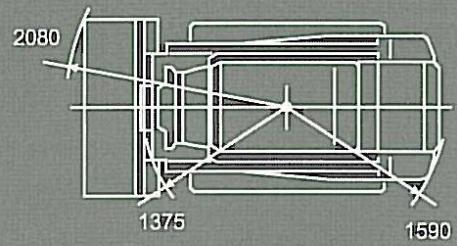

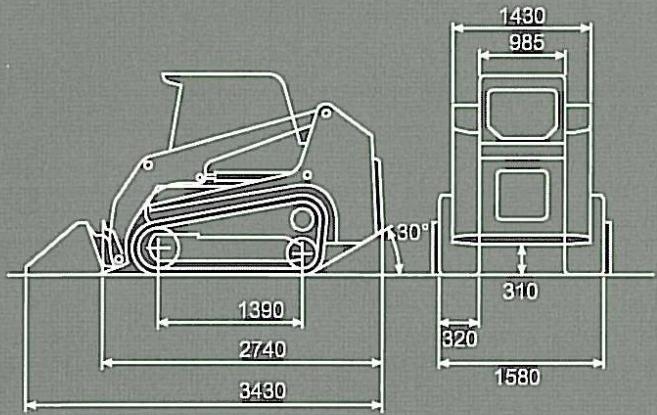

Dimensions

Godet standard Chenilles en caoutchouc

Unités en : mm
