TB175W - Mini pelle sur pneus TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle sur pneus
Marque	TAKEUCHI
Modèle	TB175W
Poids en ordre de marche (cabine)	8 130 kg
Longueur (route/transport)	4 823 / 6 095 mm
Largeur	2 330 mm
Hauteur cabine	2 925 mm
Garde au sol	335 mm
Moteur	YANMAR 4TNV98-X-TBW, 4 cylindres, 4 temps, refroidissement par eau
Puissance	49,3 kW (62,3 CV) à 2 300 tr/min
Cylindrée	3 319 cm³
Capacité du réservoir de carburant	120 L
Capacité du réservoir hydraulique	68 L
Capacité circuit de refroidissement	9,5 L
Capacité d'huile moteur	10,2 L
Profondeur de creusement maxi	4 085 mm
Hauteur de déchargement maxi	6 355 mm
Rayon d'action maxi	7 650 mm
Force de cavage godet	5 370 kg
Force de vérin de balancier	3 670 kg
Vitesse de translation	20 km/h
Vitesse de rotation tourelle	4,1 / 10,7 tr/min
Lame bull	Largeur 1 840 mm, hauteur 430 mm, débattement haut/bas 435/350 mm
Godet standard	Capacité 245 L SAE, largeur 750 mm
Circuit auxiliaire	69 L/min
Équipements de série	Cabine FOPS, deux lignes auxiliaires double flux, flèche à volée variable, lame bull

FOIRE AUX QUESTIONS - TB175W TAKEUCHI

Quel est le type de moteur et sa puissance ?

Le moteur est un YANMAR 4TNV98-X-TBW, 4 cylindres 4 temps, développant une puissance de 49,3 kW (62,3 CV) à 2 300 tr/min, avec une cylindrée de 3 319 cm³.

Quelles sont les dimensions de transport de la TB175W ?

En configuration route, la longueur est de 4 823 mm, largeur de 2 330 mm et hauteur cabine de 2 925 mm. En transport, la longueur maximale est de 6 095 mm.

Comment entretenir le moteur ?

Vérifiez régulièrement le niveau d'huile (capacité 10,2 L) et le liquide de refroidissement (capacité 9,5 L). Respectez les intervalles de vidange préconisés dans la notice. Utilisez du carburant propre et de qualité.

Quelle est la capacité du godet standard ?

Le godet standard a une capacité de 245 L (SAE) et une largeur de 750 mm.

Comment fonctionne le système hydraulique ?

Le circuit hydraulique utilise une pompe variable (P1+P2) et des pompes à engrenages, avec une pression de 280 bars pour les circuits principaux et 250 bars pour le circuit auxiliaire. Le débit du circuit auxiliaire est de 69 L/min.

Quels sont les dispositifs de sécurité ?

La machine est équipée d'une cabine FOPS (protection contre les chutes d'objets), d'une structure de protection au retournement (ROPS) intégrée, et de stabilisateurs optionnels pour une meilleure stabilité.

Comment utiliser la lame bull ?

La lame bull mesure 1 840 mm de largeur et 430 mm de hauteur, avec un débattement haut/bas de 435/350 mm. Utilisez-la pour niveler le sol ou comme stabilisateur supplémentaire.

Où trouver des pièces de rechange ?

Contactez votre distributeur TAKEUCHI local ou visitez le site www.takeuchi-france.com pour commander des pièces d'origine. Vous pouvez également consulter la notice pour les références.

Quelle est la vitesse de translation maximale ?

La vitesse de translation est de 20 km/h sur route, avec deux vitesses de rotation de tourelle : 4,1 tr/min (grande vitesse) et 10,7 tr/min (petite vitesse).

Comment régler le déport de flèche ?

Le déport de flèche articulé permet un angle de 50° à droite et 80° à gauche. Utilisez les commandes hydrauliques pour positionner la flèche selon les besoins du chantier.

MODE D'EMPLOI TB175W TAKEUCHI

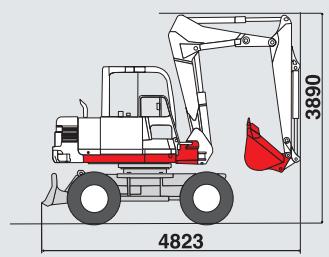

DIMENSIONS : mm avec flèche à volée variable

DIMENSIONS : mm

CHARACTERISTIQUES TECHNIQUES Machine cabine FOPS, deux lignes auxiliaires double flux de série, flèche à volée variable, lame bull. En option : 2 stabilisseurs Dans votre région distribué par :

POIDS		Rayon de rotation arrière	1720 mm	DEBATTEMENTS
Poids en ordre de marche cabine	8130 Kg	Garde au sol	335 mm	Profondeur Maxi	4085 mm
GODET STANDARD		PERFORMANCES		Profondeur verticale	3600 mm
Capacité SAE du godet	245 L	Vitesses de translation	20 Km/h	Hauteur de déchargement mini	2665 mm
Largeur	750 mm	2 Vitesse de rotation tourelle	4,1/10,7 tr/mn	Hauteur de déchargement maxi	6355 mm
MOTEUR DIESEL : Refroidissement par eau		Pente maxi	35%	Hauteur Maxi	8325 mm
Marque	YANMAR 4TNV98-X-TBW	Force de cavage godet	5370 Kg	Rayon Maxi	7650 mm
Type	4 cylindres 4 Temps	Force de vérin de balancier	3670 Kg	Rayon Maxi au sol	7430 mm
Puisance	49,3Kw/62,3 CV à 2300tr/mn	LAME BULL		Rayon rotation avant	1955 mm
Couple maxi	234 Nm	Largeur / hauteur	1840x430 mm	Déport maxi du godet D/G	730 / 690 mm
Cylindree	3319 cc	Débattement haut / bas	435/350 mm	CIRCUIT HYDRAULIQUE
Capacité circuit refroidissement	9,5 L	DEPORT DE FLECHE		Pompe type	Variable (P1+P2) + Engrenage (P3+P4 et P5)
Capacité d'huile	10,2 L	Type	Pieds de flèche articulé	Pompe pression	280 x 2 + 250 + 35 bars
Capacité du réservoir de carburant	120 L	Angle droit / gauche	50/80°	Débit	69,3x 2 + 53,1 + 20,7 + 11,3 L/mn
DIMENSIONS		SYSTEME DE TRACTION		Circuit auxiliaire	69 L/mn
Longueur (route/transport)	4823/6095 mm	Pneus jumelés avec bandages caoutchouc	515 mm	Moteur de rotation	Piston axial
Largeur	2330 mm			Moteur de traction	Piston axial
Hauteur cabine	2925 mm			Capacité du réservoir hydraulique	68 L
