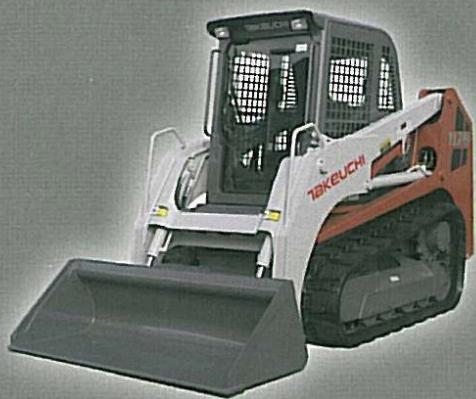

TL 240 - Mini-chargeuse TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini-chargeuse
Marque	TAKEUCHI
Modèle	TL 240
Poids (canopy)	4430 kg
Poids (cabine)	4570 kg
Volume du godet standard	0,58 m³
Largeur du godet standard	1930 mm
Moteur	Yanmar 4TNV98T - Stage III A / Tier 4 Interim
Cylindrée	3318 cm³
Puissance nominale	84,1 ch / 61,9 kW à 2500 tr/min
Couple maxi	296,7 Nm
Consommation (100% charge)	18 L/h
Débit de circuit auxiliaire	75 L/min (simple et double effet)
Débit High Flow	138 L/min
Réservoir hydraulique	49 L (circuit total 75 L)
Largeur hors tout	1770 mm
Longueur hors tout	3740 mm
Largeur des chenilles	450 mm
Garde au sol	325 mm
Pression au sol (canopy/cabine)	288 / 297 g/cm²
Pente maxi admissible	58% / 30°
Hauteur maxi au pivot de godet	3120 mm
Hauteur maxi de déchargement	2405 mm
Charge de basculement (SAE 732)	2700 kg
Charge opérationnelle (35%)	945 kg
Charge opérationnelle (50%)	1350 kg
Vitesse de translation (2 vitesses)	0-7,6 / 0-11,6 km/h
Force de traction	24,6 kN
Réservoir carburant	90 L
Émission sonore	104 dB
Certification sécurité	ROPS / FOPS

FOIRE AUX QUESTIONS - TL 240 TAKEUCHI

Quelle huile moteur utiliser pour le TAKEUCHI TL 240 ?

Utilisez une huile moteur conforme à la norme API CJ-4 ou supérieure, de viscosité SAE 15W-40. Consultez le manuel pour les climats extrêmes.

Quelle est la capacité du réservoir hydraulique et quelle huile hydraulique recommander ?

Le réservoir hydraulique contient 49 litres (circuit total 75 L). Utilisez une huile hydraulique ISO VG 46 ou équivalent.

Comment régler le siège du conducteur ?

Le siège est réglable et inclinable. Tirez le levier sous le siège pour ajuster la position longitudinale et l'inclinaison du dossier.

Quelle est la pression des pneus ?

Le TL 240 est équipé de chenilles en caoutchouc, pas de pneus. Aucune pression à vérifier ; contrôlez l'usure des chenilles.

Comment basculer la cabine pour l'entretien ?

Déverrouillez les deux loquets de sécurité à l'arrière de la cabine, puis actionnez le vérin manuel ou hydraulique pour basculer la cabine vers l'avant.

Quelle est la fréquence de vidange moteur ?

La vidange moteur est recommandée toutes les 250 heures de fonctionnement ou une fois par an, selon la première échéance.

Comment utiliser le débit auxiliaire High Flow ?

Activez le High Flow via le commutateur au tableau de bord. Le débit passe à 138 L/min pour les accessoires nécessitant plus de puissance.

Quelles sont les dimensions maximales pour le transport ?

Longueur : 3740 mm, largeur : 1770 mm, hauteur (avec cabine) : environ 2295 mm. Poids : 4430-4570 kg selon version.

Comment vérifier le niveau d'huile hydraulique ?

La jauge se trouve sur le réservoir hydraulique. Niveau à froid, machine à plat, entre les repères mini et maxi.

La cabine est-elle équipée d'un système de chauffage/climatisation ?

La version cabine dispose d'un chauffage et d'une climatisation en option. Consultez la notice pour la commande.

MODE D'EMPLOI TL 240 TAKEUCHI

Caractéristiques Techniques

Poids :
Poids canopy	kg	4430
Poids cabine	kg	4570
Volume du godet standard	m3	0,58
Largeur godet standard	mm	1930

Moteur :
Norme moteur		Stage III A / InterimTier 4
Constructeur		Yanmar
Type		4TNV98T
Cylindrée	cm3	3318
Puiss. Nominale	(ch / Kw / tr/min)	84,1 / 61,9 / 2500
Couple maxi	Nm	296,7
Consommation (100% de charge)	L/h	18
Émission de CO2	g/kwh	241

Système hydraulique :
Pompe	2 à débit variable et 2 à engrenages
Débit de circuit auxiliaire(simple et double effet)	l/min	75
Débit de circuit auxiliaire Hight Flow(simple et double effet)	l/min	138
Réservoir hydraulique	litres	49
Circuit hydraulique	litres	75

Chassis :	Voie et châssis conçus en un seul ensemble
Largeur	mm	1770
Longueur	mm	3740
Largeur chenilles	mm	450
Galets (par côté)		5
Garde au sol	mm	325
Pression au sol canopy/cabine	g/cm 2	288 / 297
Pente maxi admissible	% / °	58 / 30

Confort et sécurité :
Siège	Réglable – inclinable – anti-déchirure
Émission sonore	db	104
Certification		Rops – Fops

Contenances :
Réservoir carburant	litres	90

Performances opérationnelles :
Hauteur maxi au pivot de godet	mm	3120
Hauteur maxi de déchargement	mm	2405
Charge de basculement (SAE 732)	kg	2700
Charge opérationnelle (SAE J818 -35 % de la charge de basculement)	kg	945
Charge opérationnelle (SAE J818 -50 % de la charge de basculement)	kg	1350
Translation 2 vitesses	km/h	0 à 7,6 / 0 à 11,6
Force de traction x 2	kN	24,6

Canopy / Cabine		Basculable
Roulements anti-usure graissés à vie	par coté	5

Positionnement du châssis par rapport aux chenilles

Longueur des chenilles

PRODUCTIVITE :

Souplesse et précision grâce aux joysticks pilotés

Puissance

Rapidité

Compacité

Adhérence sur tous types terrains

Position flottante de l'équipement

Débit de ligne auxiliaire très important (High

Flow sur TL240 et TL250 version cabine)

FIABILITE :

Train roulant longuement éprouvé

Châssis monobloc

Intérieur des chenilles caoutchouc renforcé d'acier

Répartition optimisé de l'effort sur chenilles

ERGONOMIE/CONFORT :

Visibilité arrière et avant

Cabine spacieuse et basculante

Siège réglable et suspendu (3 positions préré- glées sur TL220)

Radio avec prise MP3 en version cabine

Compensation automatique au levage

ENTRETIEN/ACCESSIBILITE :

Accessibilité du moteur

Cabine basculante

Lot de bord et outillage

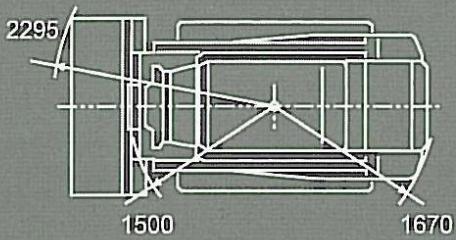

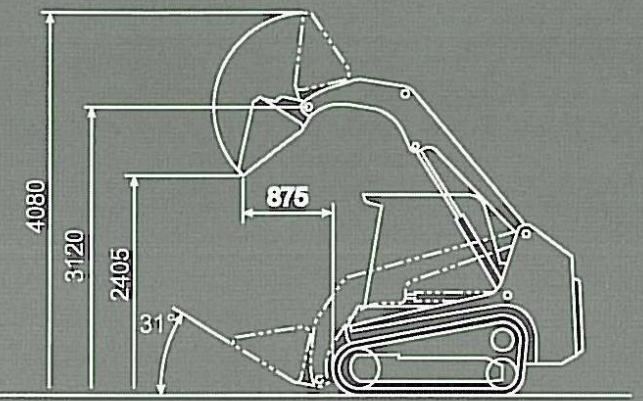

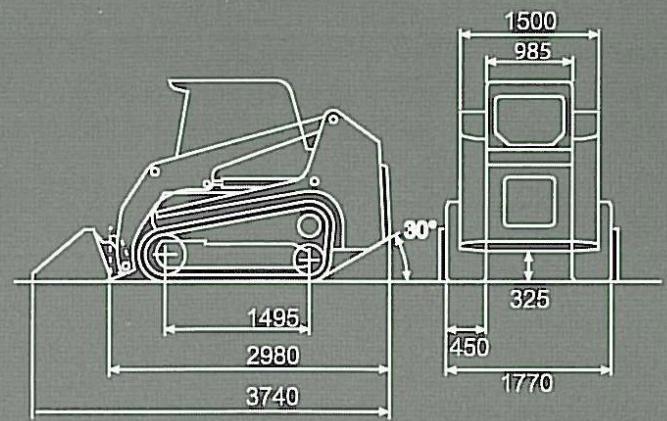

Dimensions

Godet standard

Chenilles en gaoutchouc

Unités en : mm
