TC R50 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Marque	TAKEUCHI
Modèle	TC R50
Catégorie	Mini pelle
Poids en ordre de marche	5460 kg
Largeur hors tout	2060 mm
Hauteur cabine	2680 mm
Longueur hors tout	4660 mm
Capacité de la benne	2 m³
Charge utile maximale	3700 kg
Type de moteur	Diesel, refroidissement par eau
Marque du moteur	Yanmar 4TNV 106-N
Puissance	71,2 kW / 96,7 cv
Régime moteur	2500 tr/min
Nombre de cylindres	4
Cylindrée	4412 cm³
Couple maximal	292 Nm
Vitesse de déplacement	8,6 km/h
Force de traction	3518 daN (x2)
Pression au sol (à vide)	0,197 kg/cm²
Pression au sol (en charge)	0,325 kg/cm²
Largeur des chenilles	450 mm
Longueur du train de chenilles	2500 mm
Garde au sol	435 mm
Franchissement de pente	30°
Carburant	Diesel
Entretien conseillé	Vidange moteur tous les 250 heures, nettoyage filtre à air
Sécurité	Frein de stationnement automatique, signal sonore de recul
Pièces détachées	Disponibles chez les concessionnaires TAKEUCHI

FOIRE AUX QUESTIONS - TC R50 TAKEUCHI

Quel est le type de carburant recommandé pour la mini pelle TC R50 ?

Le moteur Yanmar 4TNV 106-N fonctionne au diesel. Utilisez du gazole de qualité conforme aux normes en vigueur.

Comment démarrer la mini pelle TAKEUCHI TC R50 ?

Assurez-vous que le frein de stationnement est serré, que le levier de vitesse est au point mort et que la clé de contact est insérée. Tournez la clé pour préchauffer les bougies, puis démarrez le moteur.

Quelle est la capacité de la benne du TC R50 ?

La benne tri-directionnelle a une capacité de 2 m³ et peut supporter une charge utile maximale de 3700 kg.

Quelle huile moteur utiliser pour la vidange ?

Utilisez une huile moteur diesel de viscosité SAE 15W-40 ou SAE 10W-30 selon la température ambiante. Consultez le manuel pour les spécifications exactes.

Comment entretenir les chenilles de la mini pelle ?

Vérifiez régulièrement la tension des chenilles et ajustez-la si nécessaire. Nettoyez les chenilles pour retirer la boue et les débris. Graissez les galets et les roues selon le calendrier d'entretien.

Où se trouve le numéro de série de la TC R50 ?

Le numéro de série est gravé sur la plaque signalétique située sur le châssis, généralement près du côté gauche de la machine ou sous le capot moteur.

Quelle est la pression au sol de la TC R50 ?

La pression au sol est de 0,197 kg/cm² à vide et de 0,325 kg/cm² en charge.

Comment actionner la benne tri-directionnelle ?

Utilisez les commandes hydrauliques : un levier pour lever/baisser la benne, et un autre pour basculer la benne vers la gauche ou la droite.

Quels sont les équipements de sécurité obligatoires ?

Portez un casque, des gants, des chaussures de sécurité et un gilet haute visibilité. La machine est équipée d'un frein de stationnement automatique et d'un signal sonore de recul.

Quelle est la vitesse maximale de déplacement ?

La vitesse maximale de déplacement est de 8,6 km/h.

MODE D'EMPLOI TC R50 TAKEUCHI

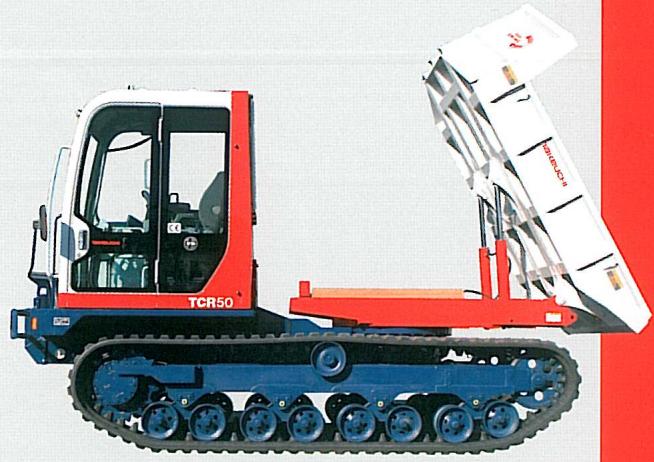

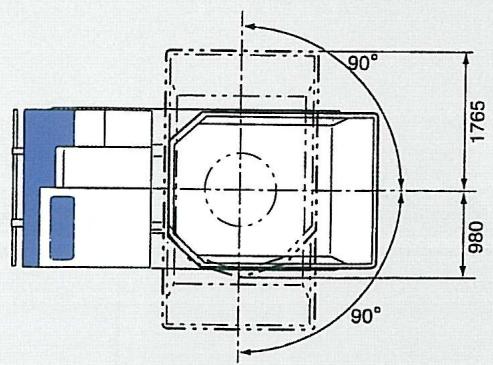

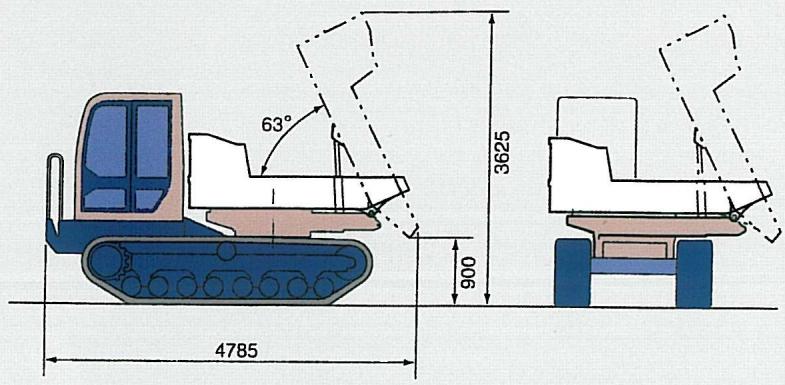

Benne tri-directionnelle

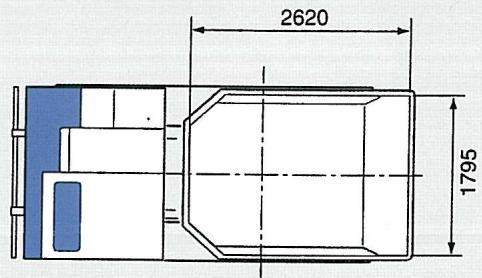

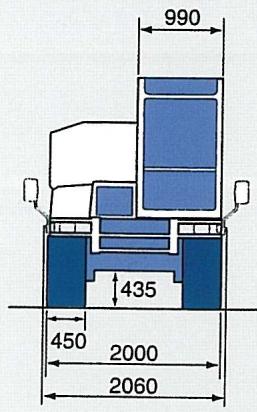

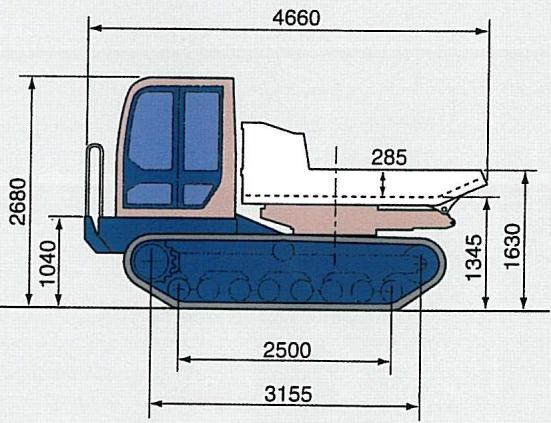

DIMENSIONS: mm

CHARACTERISTIQUES TECHNIQUES

POIDS		Largeur hors tout	2060mm
Poids en ordre de marche	5460 Kg	Hauteur cabine	2680 mm
Capacité de la benne	2 m³	Charge utile maxi	3700 kg
MOTEUR. DIESEL. Refroidissement par eau		PERFORMANCES
Marque	Yanmar 4TNV 106-N	Vitesse de déplacement	8,6 Km/h
Puisance	71,2 kw / 96,7 cv	Force de traction	3518 x 2
Régime moteur	2500 tr/mn	Pression au sol à vide	0,197 kg/cm²
Nombre de cylindres	4	Pression au sol en charge	0,325 kg/cm²
Cylindrée	4412cc	Largeur chenilles	450 mm
Couple maxi	292 Nm	Longueur train contact sol	2500 mm
DIMENSIONS		Franchissement de pente	30°
Longueur hors tout	4660 mm	Garde au sol	435 mm

Parc d'activités des Béthunes

Siège social : 3, avenue de la Mare

95 ST-OUEN-L'AUMONE

B. P. 29252 - 95078 CERGY PONTOISE CEDEX

TEL: [phone] - FAX: [phone]

E-mail: [e-mail]

www.takeuchi-france.com

Dans votre région distribué par :
