TB175 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Mini pelle
Caractéristiques techniques principales	Moteur diesel, 4 cylindres, puissance de 36,4 kW (49,0 ch)
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 4 350 mm, Largeur : 1 800 mm, Hauteur : 2 550 mm
Poids	Environ 5 600 kg
Profondeur d'excavation	Jusqu'à 3 200 mm
Capacité de levage	Jusqu'à 1 800 kg
Compatibilités	Accessoires variés tels que godets, tarières, et autres équipements
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	36,4 kW (49,0 ch)
Fonctions principales	Excavation, nivellement, creusage
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Équipements de sécurité requis : casque, gants, lunettes de protection
Informations générales utiles	Idéale pour les travaux de construction, de jardinage et d'aménagement paysager

FOIRE AUX QUESTIONS - TB175 TAKEUCHI

Comment démarrer le TAKEUCHI TB175 ?

Assurez-vous que le réservoir de carburant est plein, la clé est insérée et en position 'ON'. Appuyez sur le bouton de démarrage tout en maintenant la pédale de frein enfoncée.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la batterie et assurez-vous que l'interrupteur de sécurité est en position correcte. Si le problème persiste, consultez le manuel d'utilisation.

Comment vérifier le niveau d'huile du moteur ?

Retirez la jauge d'huile, nettoyez-la, puis réinsérez-la complètement avant de la retirer à nouveau pour vérifier le niveau. Ajoutez de l'huile si nécessaire.

Que faire si la pelle ne répond pas aux commandes ?

Vérifiez que les circuits hydrauliques ne sont pas obstrués et que le niveau d'huile hydraulique est adéquat. Assurez-vous également que toutes les commandes sont correctement configurées.

Comment effectuer un entretien régulier sur le TAKEUCHI TB175 ?

Suivez le programme d'entretien recommandé dans le manuel, qui inclut des vérifications régulières des niveaux d'huile, du filtre à air, des courroies et des niveaux de liquide hydraulique.

Quel type de carburant utiliser pour le TAKEUCHI TB175 ?

Utilisez du diesel conforme aux spécifications du fabricant, généralement un diesel à faible soufre.

Comment régler la pression des pneus ?

Vérifiez la pression des pneus à l'aide d'un manomètre et ajustez-la selon les recommandations du fabricant, généralement entre 1,6 et 2,0 bars.

Que faire si le TAKEUCHI TB175 surchauffe ?

Arrêtez immédiatement la machine et laissez-la refroidir. Vérifiez le niveau de liquide de refroidissement et assurez-vous que le radiateur n'est pas obstrué.

Comment remplacer le filtre à air ?

Dévissez le couvercle du filtre à air, retirez l'ancien filtre, nettoyez l'intérieur du boîtier, puis installez le nouveau filtre en vous assurant qu'il est bien positionné avant de remettre le couvercle.

MODE D'EMPLOI TB175 TAKEUCHI

Constructeur
Type
Cylindrée	cm^3
Puiss. Nominale	(ch / Kw / tr/min)
Couple maxi	Nm
Norme moteur
Consommation (100% de charge)	L/h
Émission de CO2	g/kwh

Système hydraulique :

Pompe
Pression de fonctionnement maxi P1	bars
P2	bars
P3	bars
P4	bars
Débit d'huile hydraulique P1	l/min
P2	l/min
P3	l/min
P4	l/min
Débit de circuit auxiliaire(simple et double effet)	l/min

Châssis :

Voie
Largeur	mm
Longueur	mm
Largeur chenilles	mm
Galets (par côté)
Structure en
Franchissement	degré ^
Garde au sol	mm
Pression au sol canopy/cabine	g/cm ^2
Pente maxi admissible	% / ^

Confort et sécurité :

SiègeÉmission sonoreCertification	db
Contenances :
Réservoir carburant	litres
Réservoir hydraulique	litres
Circuit hydraulique	litres

Performances opérationnelles :

Déport angle droit/gauche	degrés °
Profondeur maxi d'excavation	mm
Hauteur maxi de déchargement cabine	mm
Hauteur maxi d'excavation cabine	mm
Force de cavage (godet)	kg
Force de cavage (balancier)	kg
Translation 2 vitesses	km/h
Vitesse de rotation tourelle	tr/mn

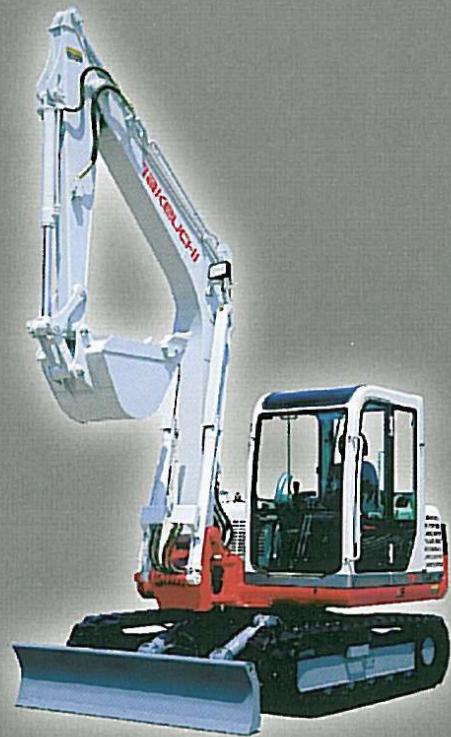

MonoBloc

7400

0.245

750

Yanmar

4TNV98

3318

61,6 / 45,3 / 2300

245

Stage III A / Interim Tier 4

12,3

235

2 à débit variable / 2 à engrenage
280
280
250
37
58,3
58,3
38,9
10,8
69,3

Fixe
2150
2855
450
5
X
35
385
330 /
70 / 3

Réglable, inclinable, anti-déchirure

98

FOPS

120

68

135

80 / 50
4590
5255
7290
5270
3670
3 / 5,5
4,3 à 8 / 10,9

Flexibles externes avec gaines anti-jet et ressort à spiral pour ligne auxiliaire Flexibles internes anti-friction Contrepoids fonte enveloppant, permet de protéger le capot moteur

ERGONOMIE/CONFORT

Cabine spacieuse

Siège réglable et suspendu

Vérins avec amortisseur de fin de course

ENTRETIEN/ACCESSIBILITE

Chenilles caoutchouc/acier interchangeables sans modifications de la voie Accessibilité du moteur Coffres et capots avec serrures Lot de bord et outillage

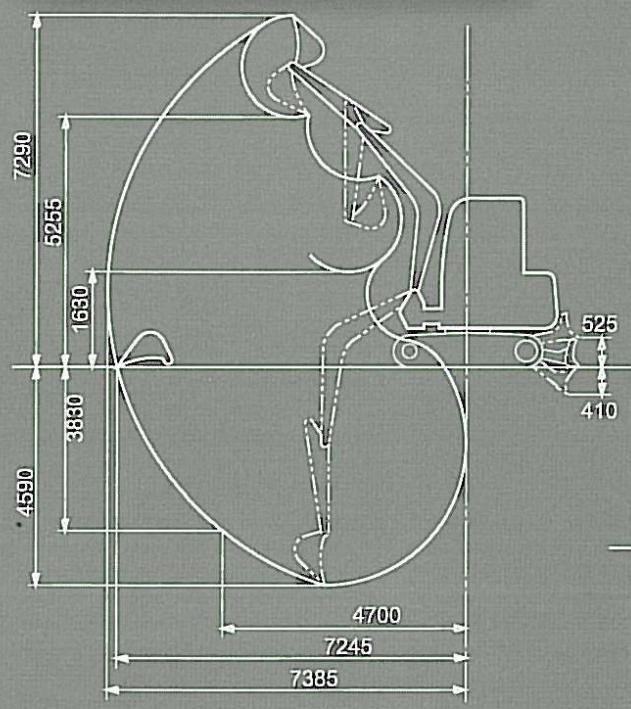

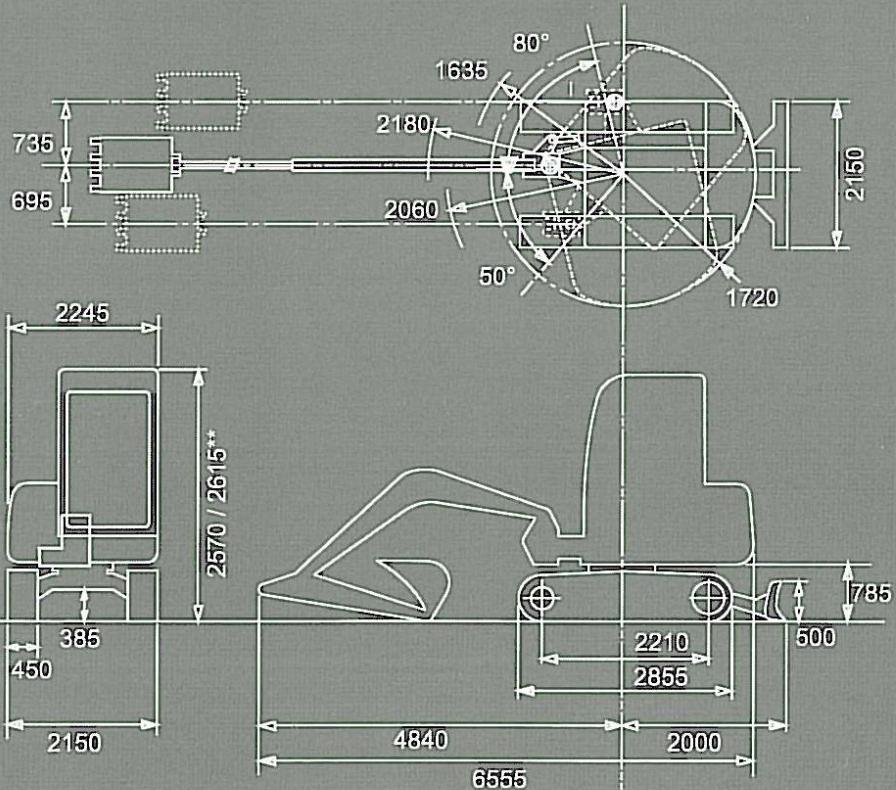

Dimensions

7290 5255 1680 3880 4590 4700 7245 7385 525 410

Flèche monobloc Chenilles en caoutchouc
Unités: mm

735 695 1685 80° 2180 2060 50° 1720 2150 2245 2570 / 2615** 385 450 2150 4840 2000 6555 2210 2855 785 500

* : Le bras télescopique est complètement rétracté. ** : Lorsque équipé de toit de protection.

TABLEAU DE CHARGE

: Machine orientée sur le côté.

: Machine orientée vers l'avant.

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité :

6 m					1551*(3,2m)	1551*(3,2m)
5 m							1187*	1187*
4 m							1243*	1243*	1241	998
3 m					1754*	1754*	1565*	1444	1220	978	866	685
2 m					2779	2147	1714	1359	1178	938	851	672
1 m					2554	1945	1618	1270	1131	893	830	651
0 m					2459	1860	1551	1208	1093	857	812	634
- 1 m	2219*	2219*	2596*	2596*	2441	1844	1523	1181	1074	839
- 2 m	3410*	3410*	4261*	3838	2464	1864	1527	1185	1080	845
- 3 m			4621*	3958	2529	1923	1573	1228
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m	6 m	6 m

Ces mesures ont été prises avec la machine posée sur un sol plan et meuble, la lame bull levée.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesures sont le Mètre (m) et le Kilogramme (Kg).
