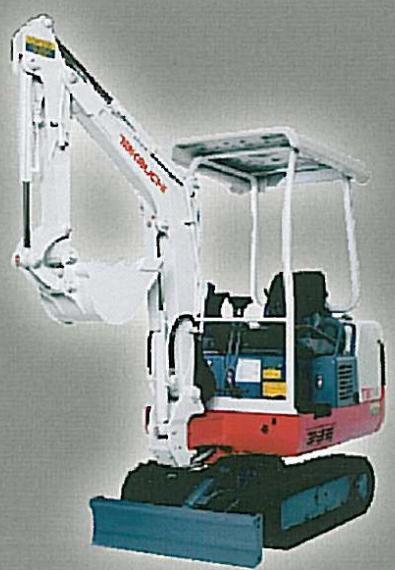

TB014 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB014
Poids (canopy)	1410 kg
Volume du godet standard	0.038 m³
Largeur du godet standard	440 mm
Moteur	Kubota D782-E2B
Cylindrée	778 cm³
Puissance nominale	12,2 ch / 9 kW à 2200 tr/min
Couple maxi	51 Nm
Consommation (100% de charge)	3,1 L/h
Émission de CO₂	286 g/kWh

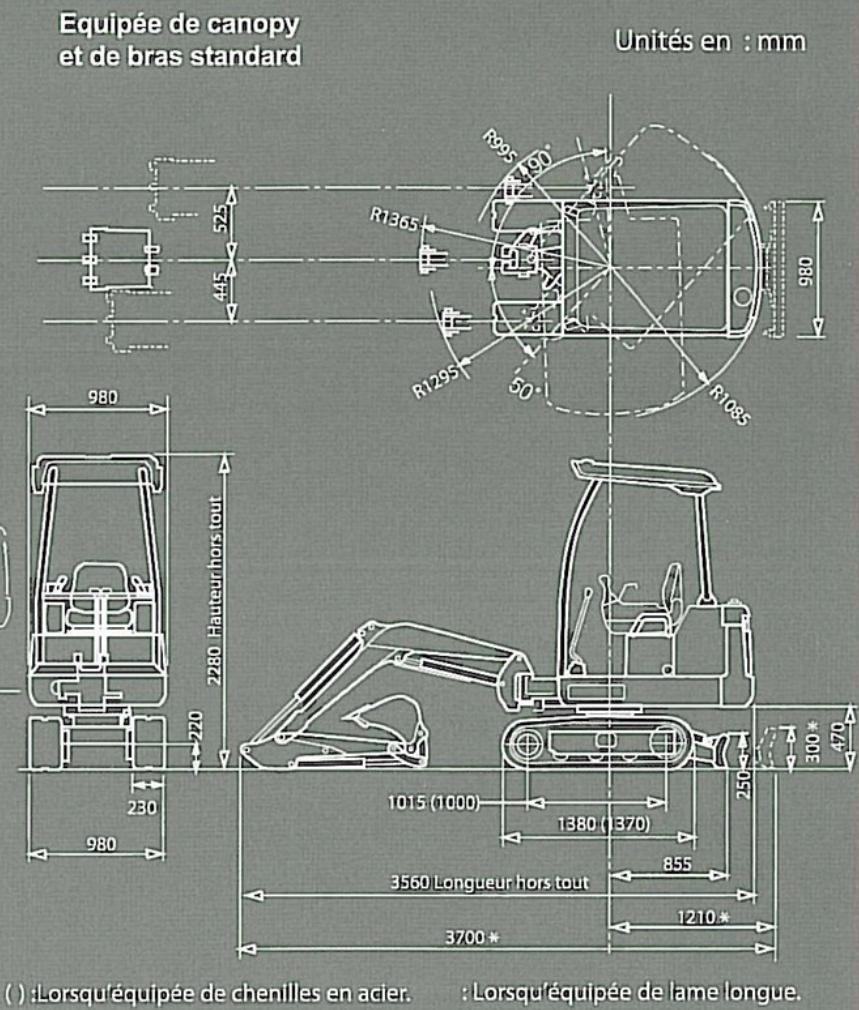

Largeur totale	980 mm
Longueur totale	1380 mm
Garde au sol	220 mm
Pression au sol	278 g/cm²
Capacité réservoir carburant	21 L
Capacité réservoir hydraulique	23 L
Profondeur maxi d'excavation	2135 mm
Hauteur maxi de déchargement	2680 mm
Force de cavage (godet)	1238 kg
Force de cavage (balancier)	863 kg
Vitesse de translation	2 / 3,9 km/h (2 vitesses)
Vitesse de rotation tourelle	9 tr/min
Certifications	ROPS, TOPS, FOPS

FOIRE AUX QUESTIONS - TB014 TAKEUCHI

Quel type de carburant utiliser pour le TAKEUCHI TB014 ?

Le moteur est un Kubota D782-E2B diesel. Utilisez du gazole conforme aux normes en vigueur.

Comment régler la tension des chenilles ?

Reportez-vous au manuel d'utilisation. Généralement, les chenilles sont tendues via des vérins de tension ; vérifiez la flèche au point le plus bas.

Quelle est la capacité de levage maximale ?

Les capacités de levage sont indiquées dans le tableau de charge. Elles varient selon la portée et l'orientation de la machine. Consultez la notice.

Quel type d'huile hydraulique utiliser ?

Utilisez une huile hydraulique de qualité ISO VG 46 ou équivalent. La capacité totale du circuit est de 33 litres.

Comment entretenir le moteur ?

Effectuez les vidanges d'huile moteur et remplacez les filtres selon le carnet d'entretien. Le moteur Kubota D782-E2B nécessite une huile 15W-40.

Quelles sont les dimensions de la machine ?

Largeur : 980 mm, Longueur : 1380 mm. La garde au sol est de 220 mm.

Est-ce que la machine est équipée de clapets de sécurité ?

Oui, la machine peut être équipée d'un kit clapet. Les capacités de levage tiennent compte des limites hydrauliques et de basculement.

Comment démarrer la mini pelle ?

Assurez-vous que le frein de stationnement est serré, que le levier de sécurité est en position neutre, puis tournez la clé de contact.

Quels sont les avantages du TB014 ?

Stabilité grâce à la lame longue, souplesse et puissance avec deux vitesses de translation, flexibles externes protégés, siège réglable et radio en version cabine.

Pièces détachées disponibles ?

Les pièces détachées sont disponibles chez les concessionnaires TAKEUCHI. Les flexibles externes avec gaines anti-jet et la protection ligne BRH sont des points forts.

MODE D'EMPLOI TB014 TAKEUCHI

Poids:

Poids canopy	kg	1410
Volume du godet standard	m3	0.038
Largeur godet standard	mm	440

Moteur:

Constructeur		Kubota
Type		D782-E2B
Cylindrée	cm3	778
Puiss. Nominale	(ch / Kw / tr/min)	12,2 - 9 - 2200
Couple maxi	Nm	51
Consommation (100% de charge)	L/h	3,1
Émission de CO2 (en g/kwh)	g/kwh	286

Système hydraulique :

Pompe	2 à débit variable et 1 à engrenages
Pression de fonctionnement maxi P1	bars	196
P2	bars	196
P3	bars	177
P4	bars	3,4
Débit d'huile hydraulique P1	l/min	16,3
P2	l/min	16,3
P3	l/min	9,9
P4	l/min	5,9
Débit de circuitauxiliaire(simple et double effet)	l/min	33

Chassis:

Voie		Fixe
Largeur	mm	980
Longueur	mm	1380
Largeur chenilles	mm	230
Galets (par côte)		3
Structure en		H
Franchissement	degré°	25
Garde au sol	mm	220
Pression au sol canopy/cabine	g/cm2	278
Pente maxi admissible	% /°	46/25

Confort et sécurité :

Siège réglable	Réglable – inclinable – anti-dechirure
Émission sonore	db	93
Certification	Rops – Tops – Fops

Contenances :

Réservoir carburant	litres	21
Réservoir hydraulique	litres	23
Circuit hydraulique	litres	33

Performances opérationnelles :

Déport angle croit/gauche	degrés°	90/50

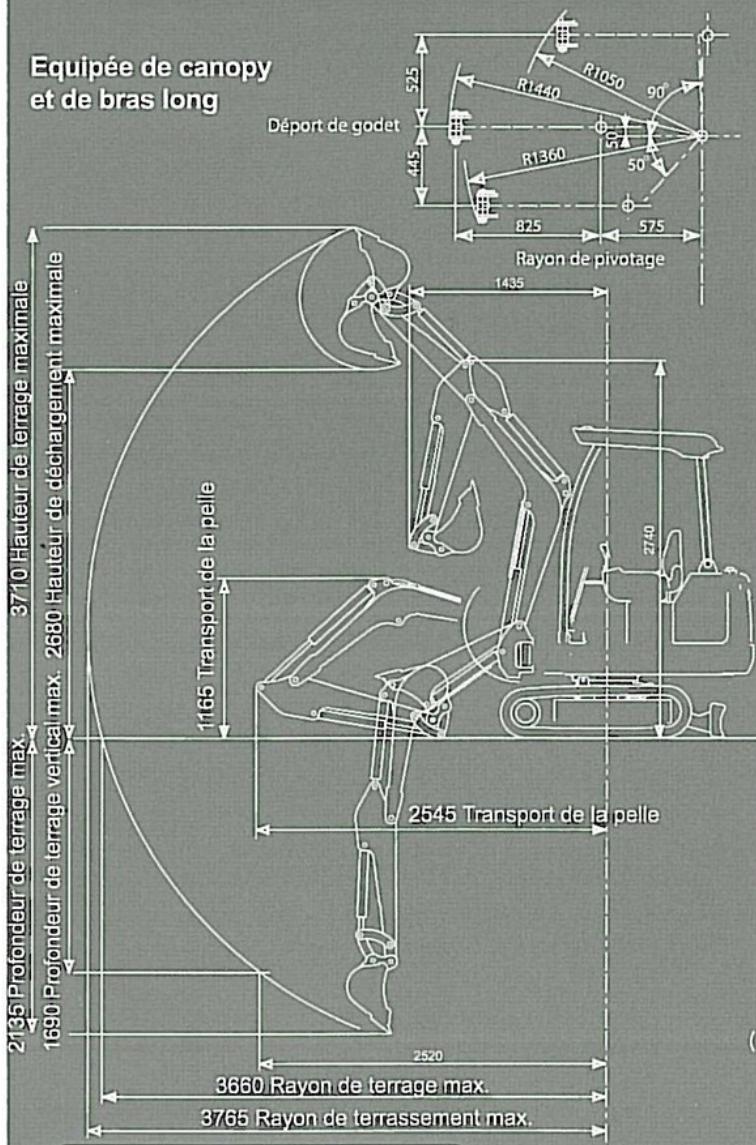

Profondeur maxi d'excavation	mm	2135
Hauteur maxi de déchargement canopy	mm	2680

Hauteur maxi d'excavation canopy	mm	3580
Force de cavage (godet)	kg	1238
Force de cavage (balancier)	kg	863
Translation 2 vitesses	km/h	2/3,9
Vitesse de rotation tourelle	tr/mn	9

Avantages

STABILITE: Lame longue sur machines en voie variable

Souplesse Puissance Rapidité (2 vitesses de displacement sur tous les modes)

Fiabilite:

Flexibles externes avec gains anti-jet Protection ligne BRH (interne balancier) Flexibles internes anti-friction Contrepoids en fonte enveloppant, permet de protéger le capot moteur

Ergonomie/confort

Siège réglable Vérin avec amortisseur de fin de course Radio avec prise MP3 dans les versions avec cabine

Accessibilité du moteur Coffres étroits avec serrures

Tableeau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine équipée d'un balancier long type LSA de 810 mm, et d'un kit clapet :

3,2 m			255*	255*
3,0 m			227*	227*
2,5 m
2,0 m			209*	209*
1,5 m			280*	280*	172	166
1,0 m			318	307	168	162	146	140
0,5 m			303	292	165	159
0 m			295	284	162	156
-0,5 m	722*	722*	294	282
-1 m	912	864	297	286
-1,5 m
-2 m
	1 m	1 m	2 m	2 m	3 m	3 m	3,25 m	3,25 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excédent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (kg).
