TB1140 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB1140
Moteur	ISUZU AJ-4JJ1XYSB, 4 cylindres, 2999 cm³, 94,1 ch (69,2 kW) à 2000 tr/min
Norme moteur	Stage IIIA / Tier 3
Consommation de carburant	18,3 L/h (à 100% charge)
Émissions CO2	244 g/kWh
Système hydraulique	2 pompes à débit variable + 2 pompes à engrenage
Pression hydraulique maxi (P1, P2)	343 bars
Débit hydraulique principal (P1, P2)	112 L/min par pompe
Débit auxiliaire	106,6 L/min
Voie (écartement chenilles)	2490 mm
Largeur des chenilles	500 mm
Garde au sol	465 mm
Pression au sol	461 g/cm²
Pente maxi admissible	70 % en montée, 35 % en descente
Poids en ordre de marche	14 680 kg
Profondeur maxi d'excavation	5 490 mm
Hauteur maxi de déchargement	8 670 mm
Hauteur maxi d'excavation	10 065 mm
Force de creusage (godet)	5 696 kg
Vitesse de translation	3 km/h (basse) / 5,3 km/h (haute)
Vitesse de rotation tourelle	13,8 tr/min
Cabine	ROPS/TOPS/FOPS, siège réglable et suspendu, radio avec prise MP3
Sécurité	Contrepoids en fonte, flexibles avec gaines anti-jet, clapets de sécurité

FOIRE AUX QUESTIONS - TB1140 TAKEUCHI

Quelle est la capacité du réservoir de carburant du TB1140 ?

La capacité du réservoir de carburant n'est pas précisée dans la notice, mais pour une machine de cette taille, elle est généralement d'environ 150 à 200 litres. Consultez le manuel pour la valeur exacte.

Comment vérifier le niveau d'huile hydraulique ?

Le niveau d'huile hydraulique se vérifie via la jauge située sur le réservoir hydraulique, moteur éteint et machine sur sol plat. Le niveau doit se situer entre les repères min et max.

Quelle est la fréquence de remplacement du filtre à air ?

Le filtre à air doit être inspecté toutes les 250 heures et remplacé si nécessaire, ou tous les 1000 heures en conditions normales. En environnement poussiéreux, réduisez l'intervalle.

Comment ajuster la tension des chenilles ?

Utilisez la vis de tension située à l'avant du train de chenilles. Desserrez le contre-écrou, tournez la vis pour obtenir un affaissement de 20 à 30 mm sous la masse de la machine, puis resserrez l'écrou.

Quelle est la capacité du circuit de refroidissement ?

La capacité du circuit de refroidissement n'est pas donnée dans la notice. Elle est typiquement de 20 à 30 litres pour ce type de moteur. Utilisez un liquide de refroidissement approprié.

Comment utiliser le circuit auxiliaire hydraulique ?

Activez le circuit auxiliaire via le commutateur dans la cabine. Sélectionnez le mode simple ou double effet selon l'outil. Le débit est réglable et peut atteindre 106,6 L/min.

Quelles sont les consignes de sécurité avant de commencer à travailler ?

Portez toujours un équipement de protection individuelle (EPI), vérifiez que les dispositifs de sécurité fonctionnent (klaxon, gyrophare), assurez-vous que la zone de travail est dégagée et que la machine est sur un sol stable.

Comment lire le tableau de charge ?

Le tableau de charge indique les capacités de levage en fonction de la portée et de la hauteur. Les valeurs avec astérisque sont limitées par la puissance hydraulique. Ne dépassez jamais 75% de la charge de basculement et 87% de la capacité hydraulique.

Où se trouve le numéro de série de la machine ?

Le numéro de série est gravé sur une plaque située sur le châssis, généralement près du côté droit de la cabine ou sur le contrepoids. Il est indispensable pour les commandes de pièces.

Quel type d'huile moteur est recommandé ?

La notice spécifie une huile moteur conforme à la norme API CI-4 ou supérieure, viscosité 15W-40 pour la plupart des climats. Vérifiez le niveau avant chaque utilisation.

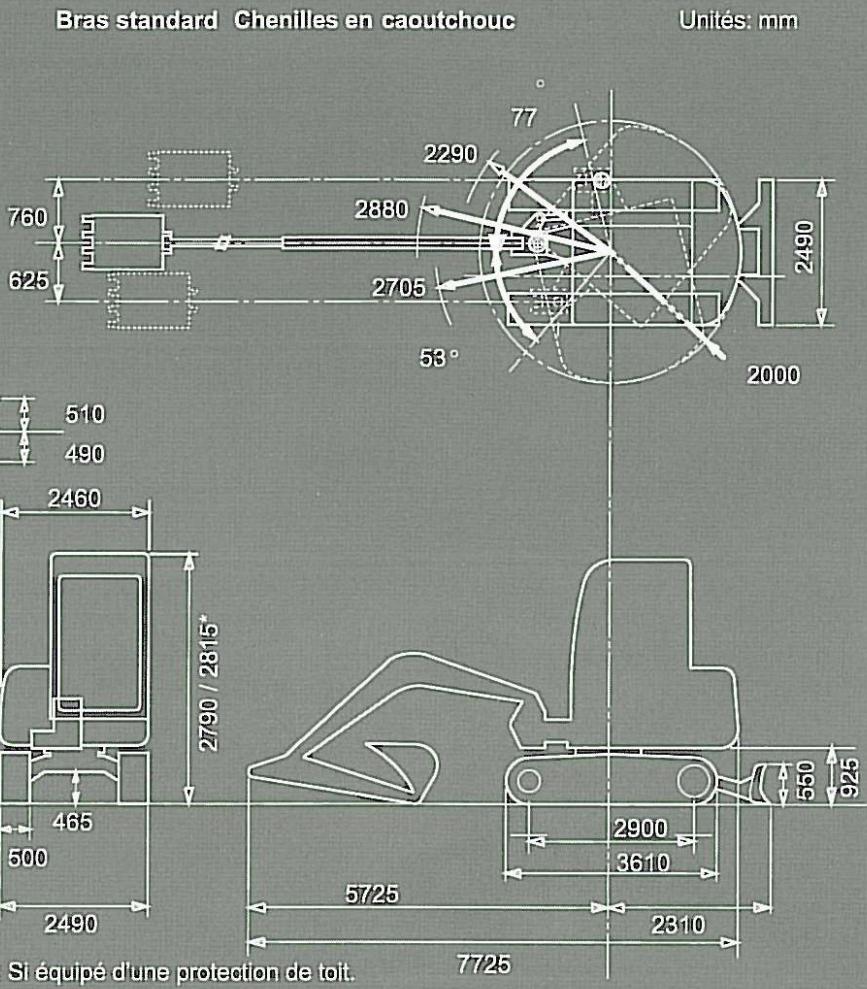

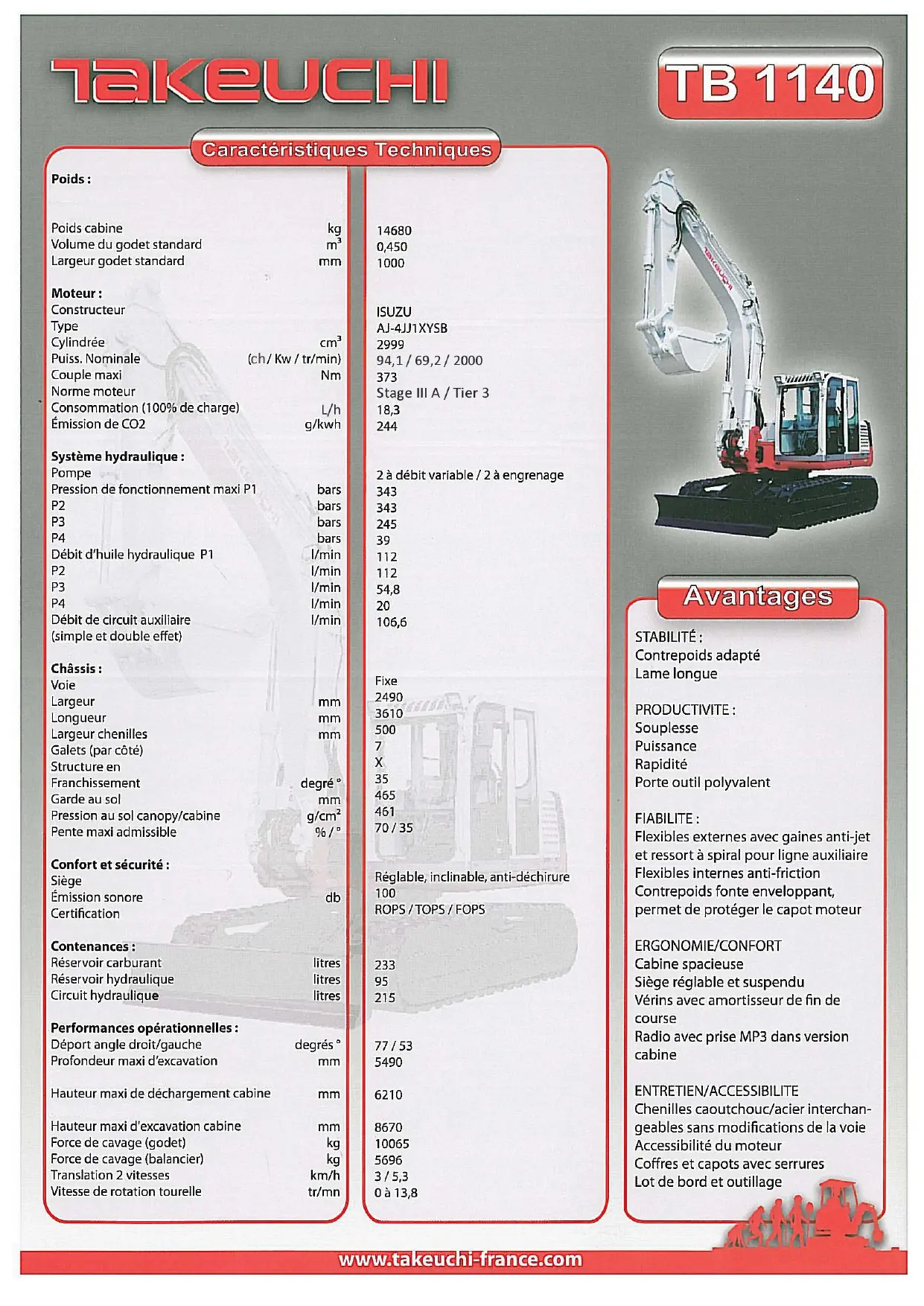

MODE D'EMPLOI TB1140 TAKEUCHI

Constructeur Type Cylindrée cm³ Puiss. Nominale (ch/KW/tr/min) Couple maxi Nm Norme moteur Consommation (100% de charge) L/h Émission de CO2 g/kWh

Système hydraulique :

Pompe Pression de fonctionnement maxi P1 bars P2 bars P3 bars P4 bars Débit d'huile hydraulique P1 l/min P2 l/min P3 l/min P4 l/min Débit de circuit auxiliaire l/min (simple et double effet)

Chassis :

Voie Largeur mm Longueur mm Largeur chenilles mm Galets (par côté) Structure en Franchissement degré Garde au sol mm Pression au sol canopy/cabine g/cm² Pente maxi admissible % /

Confort et sécurité :

Siège Émission sonore dB Certification

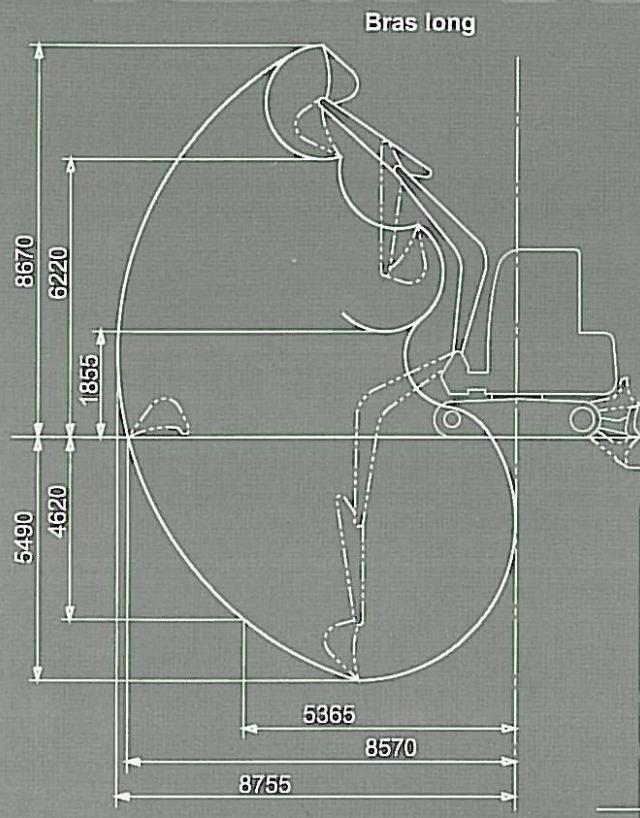

Performances opérationnelles : Déport angle droit/gauche degrés° Profondeur maxi d'excavation mm Hauteur maxi de déchargement cabine mm

Hauteur maxi d'excavation cabine mm Force de creusage (godet) kg Force de creusage (balancier) kg Translation 2 vitesses km/h Vitesse de rotation tourelle tr/mn

14680 0,450 1000

ISUZU AJ-4JJ1XYSB 2999 94,1 / 69,2 / 2000 373 Stage III A / Tier 3 18,3 244

2 à débit variable / 2 à engrenage 343 343 245 39 112 112 54,8 20 106,6

Fixe 2490 3610 500 7 x 35 465 461 70/35

Réglable, inclinable, anti-déchirure 100 ROPS / TOPS / FOPS

233 95 215

77/53 5490

8670 10065 5696 3/5,3 Oa 13,8

Avantages

STABILITÉ: Contrepoids adapté Lame longue

PRODUCTIVITE: Souplesse Puisance Rapidité Porte outil polyvalent

FIABILITE: Flexibles externes avec gaines anti-jet et ressort à spirale pour ligne auxiliaire Flexibles internes anti-friction Contrepoids en fonte enveloppant, permet de protéger le capot moteur

ERGONOMIE/CONFORT Cabine spacieuse Siège réglable et suspendu Vérins avec amortisseur de fin de course Radio avec prise MP3 dans version cabine

ENTRETIEN/ACCESSIBILITY Chenilles caoutchouc/acier interchangeables sans modifications de la voie Accessibility du moteur Coffres et capots avec serrures Lot de bord et outillage

Tableau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité :

7.5 m							2576*	2576*
7m
6m									2352*	2352*
5m									2358*	2358*	2570*	1982
4m									2714*	2699	2707*	1962	2063*	1459
3m					5273*	5273*	3921*	3739	3334*	2597	2773	1910	2120	1444
2m							5254	3486	3635	2471	2700	1843	2086	1412	1785*	1225
1m							5015	3277	3507	2356	2628	1777	2049	1378
0m					3915*	3915*	4886	3165	3419	2276	2575	1728	2023	1354
-1m	3547*	3547*	3813*	3813*	5860*	4954	4845	3129	3378	2239	2549	1704
-2m	5183*	5183*	5924*	5924*	8291*	5017	4865	3147	3383	2243	2561	1715
-3m			8676*	8676*	8599*	5134	4943	3215	3443	2298
-4m					5699*	5342	3764*	3377
	1m	1m	2m	2m	3m	3m	4m	4m	5m	5m	6m	6m	7m	7m	7.6m	7.6m

Ces mesures ont été prises avec la machine posée sur un sol plan et meuble, la lame bull levée.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique.

lique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (Kg).
