TB016 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Mini-pelle
Caractéristiques techniques principales	Moteur diesel, capacité de levage, profondeur de fouille, largeur de chenilles
Alimentation électrique	Moteur diesel, puissance nominale de 12,5 kW
Dimensions approximatives	Longueur : 3 000 mm, Largeur : 1 000 mm, Hauteur : 2 400 mm
Poids	1 600 kg
Compatibilités	Accessoires compatibles : godets, tarières, pinces
Type de batterie	Batterie plomb-acide
Tension	12 V
Puissance	Puissance hydraulique de 20 L/min
Fonctions principales	Fouiller, creuser, niveler, déplacer des matériaux
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées, facilité d'accès aux composants
Sécurité	Équipements de protection individuelle recommandés, vérifications de sécurité avant utilisation
Informations générales utiles	Idéale pour les travaux de construction et d'aménagement paysager

FOIRE AUX QUESTIONS - TB016 TAKEUCHI

Comment démarrer le TAKEUCHI TB016 ?

Assurez-vous que le levier de sécurité est en position de démarrage, tournez la clé de contact et appuyez sur le bouton de démarrage tout en maintenant le frein enfoncé.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, l'état de la batterie et assurez-vous que tous les interrupteurs de sécurité sont en position correcte. Si le problème persiste, faites vérifier par un professionnel.

Comment vérifier le niveau d'huile moteur ?

Retirez la jauge d'huile, nettoyez-la, réinsérez-la, puis retirez-la à nouveau pour lire le niveau. Assurez-vous que le niveau d'huile est entre les repères minimum et maximum.

Que faire si l'hydraulique ne fonctionne pas correctement ?

Vérifiez le niveau d'huile hydraulique dans le réservoir. Si le niveau est correct, inspectez les tuyaux et les connexions pour détecter d'éventuelles fuites.

Comment changer l'huile moteur sur le TAKEUCHI TB016 ?

Vidangez l'huile usagée en retirant le bouchon de vidange, remplacez le filtre à huile, puis remplissez avec de l'huile neuve en utilisant la spécification recommandée.

Y a-t-il un entretien régulier nécessaire pour le TAKEUCHI TB016 ?

Oui, il est recommandé de faire une vérification régulière des niveaux d'huile, de carburant, d'eau, ainsi que de nettoyer ou remplacer les filtres selon le calendrier d'entretien du fabricant.

Comment remplacer les dents de godet ?

Utilisez une clé à molette pour dévisser les boulons de fixation des dents. Remplacez les dents usées par des neuves et serrez les boulons à la spécification recommandée.

Que faire si le TAKEUCHI TB016 fait des bruits anormaux ?

Éteignez immédiatement la machine et inspectez les zones susceptibles de causer des bruits, comme les roulements, les chaînes et les composants hydrauliques. Consultez un technicien si nécessaire.

Comment régler la pression hydraulique ?

Référez-vous au manuel d'utilisation pour les valeurs de pression spécifiques. Utilisez le manomètre approprié et ajustez la pression à l'aide de la vanne de régulation si nécessaire.

Où trouver le manuel d'utilisateur du TAKEUCHI TB016 ?

Le manuel d'utilisateur peut être téléchargé sur le site officiel de TAKEUCHI ou obtenu auprès de votre concessionnaire local.

MODE D'EMPLOI TB016 TAKEUCHI

Poids:

Poids canopy	kg	1500
Poids cabine	kg	1615
Volume du godet standard	m3	0,038
Largeur godet standard	mm	440

Moteur :

Constructeur		Yanmar
Type		3TNV70
Cylindrée	cm³	854
Puis. Nominale	(ch/Kw/tr/min)	13,7 - 10,1 - 2200
Couple maxi	Nm	51
Norme moteur		Stage III A / EPA Tier 4
Consummation (100% de charge)	L/h	3,3
Émission de CO2	g/kwh	269

Système hydraulique :

Pompe	2 à débit variable et 1 à débit fixe
Pression de fonctionnement maxi P1	bars 196
P2	bars 196
P3	bars 177
P4	bars 3,4
Débit d'huile hydraulique P1	l/min 16,3
P2	l/min 16,3
P3	l/min 9,9
P4	l/min 5,9
Débit de circuitauxiliaire(simple et double effet)	l/min 33

Chassis:

Voie		Variable
Largeur	mm	980 à 1300
Longueur	mm	1525
Largeur chenilles	mm	230
Galets (par côte)		3
Structure en		H
Franchissement	degré°	25
Garde au sol	mm	205
Pression au sol canopy/cabine	g/cm2	262 / 280
Pente maxi admissible	% /°	46 / 25

Confort et sécurité :

Siège réglable	Réglable – inclinable – anti-dechirure
Émission sonore	db	93
Certification	Rops – Tops – Fops

Contenances :

Réservoir carburant	litres	21
Réservoir hydraulique	litres	23
Circuit hydraulique	litres	33,5

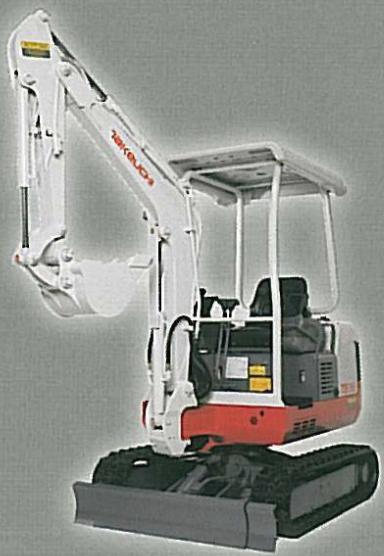

Performances opérationnelles :

Déport angle croit/gauche	degrés°	90/50
Profondeur maxi d'excavation	mm	2375
Hauteur maxi de déchargement canopy	mm	2845
Hauteur maxi de déchargement cabine	mm	2705
Hauteur maxi d'excavation canopy	mm	3875
Hauteur maxi d'excavation cabine	mm	3720
Force de cavage (godet)	kg	1336
Force de cavage (balancier)	kg	900
Translation 2 vitesses	km/h	2,3-4,2
Vitesse de rotation tourelle	tr/mn	9

Stabilite:

Voie variable

Lame longue sur machines en voie variable

Souslesse

Puissance

Rapidité (2 vitesses de déplacement sur tous les modèles)

Fiabilite:

Flexibles externes avec gaines anti-jet

Protection ligne BRH (interne balancier)

Flexibles internes anti-friction

Contrepoids en fonte enveloppant, permet de protéger le capot moteur

Ergonomie/confort

Cabine spacieuse

Siège réglable

Vérin avec amortisseur de fin de course

Radio avec prise MP3 dans les versions avec cabine

Entretien/accessibilite

Accessibilité du moteur

Coffres étranglements avec serrures

Dimensions

Equipée de canopy et de bras long

Equipée de canopy et de bras standard (1) : Lorsqu'équipée de chenilles en acier, * : Lorsqu'équipée de lame longue.

Tableeau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine équipée d'un balancier long type LSA de 1130 mm, et d'un kit clapet, lame en haut :

3,35 m			231*
2,5 m			188*
2,0 m					200	207*(154)
1,5 m			283*		198
1,0 m			365	398*(281)	193	236*(147)	149	184*(112)
0 m			339	419 (256))	185	228*(139)
-1 m	1022*	1022 (786*)	339	419 (256)
-2 m
	1 m	1 m	2 m	2 m	3 m	3 m	3,45 m	3,45 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité. Les capacités de levage n'excédent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique. Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique. Les unités de mesures sont le Metre (m) et le Kilogramme (Kg).
