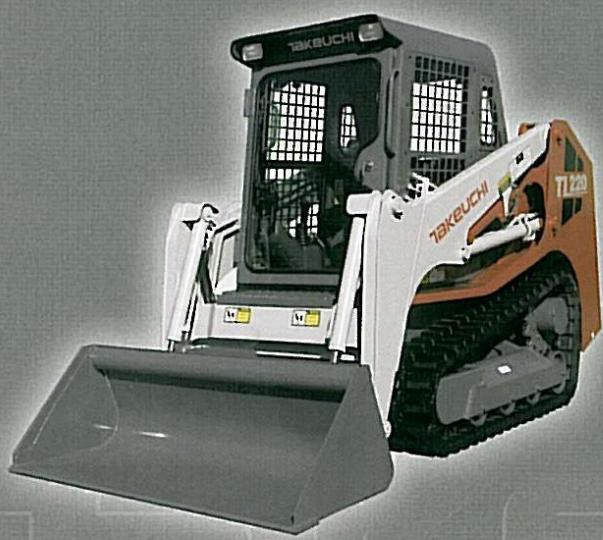

TL 220 - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Marque	TAKEUCHI
Modèle	TL 220
Type de produit	Mini pelle (mini-excavatrice)
Poids (canopy)	2720 kg
Largeur hors tout	1470 mm
Longueur hors tout	3195 mm
Largeur des chenilles	300 mm
Garde au sol	250 mm
Moteur	Yanmar 4TNV84T, 4 cylindres turbo, cylindrée 1995 cm³
Puissance nominale	38.5 kW (52.4 ch) à 2800 tr/min
Couple maxi	167.1 Nm
Consommation à pleine charge	11.7 L/h
Émissions CO₂	254 g/kWh
Réservoir carburant	57 L
Circuit hydraulique	45 L
Réservoir hydraulique	29 L
Débit circuit auxiliaire	57 L/min (simple et double effet)
Hauteur maxi de déchargement	2275 mm
Hauteur maxi au pivot de godet	2905 mm
Charge de basculement (SAE 732)	1600 kg
Force de traction	14.80 kN
Vitesse de translation (2 vitesses)	0-6.5 km/h / 0-9.3 km/h
Pression au sol (canopy)	321 g/cm²
Pente maxi admissible	58% / 30°
Niveau sonore	103 dB
Certifications sécurité	ROPS, FOPS
Entretien	Accès moteur facile, cabine basculable, graissage à vie des roulements
Pièces détachées	Disponibles via réseau TAKEUCHI

FOIRE AUX QUESTIONS - TL 220 TAKEUCHI

Quelle huile moteur utiliser pour la TAKEUCHI TL 220 ?

Utilisez une huile moteur de qualité API CI-4 ou supérieure, viscosité SAE 15W-40 pour les températures modérées. Consultez la notice pour les recommandations spécifiques.

Comment purger le circuit hydraulique de la mini pelle ?

Pour purger le circuit hydraulique, démarrez le moteur à ralenti et actionnez les commandes plusieurs fois en position débrayée. Vérifiez le niveau d'huile et répétez l'opération jusqu'à élimination des bulles d'air.

Quelle est la capacité de godet standard pour le TL 220 ?

Le godet standard a un volume de 0,354 m³ et une largeur de 1510 mm.

Comment entretenir les chenilles caoutchouc ?

Vérifiez régulièrement la tension des chenilles et l'usure des patins. Nettoyez-les pour enlever la boue et les débris. Remplacez les chenilles si les crampons sont usés ou si des fissures apparaissent.

Quel type de carburant utiliser pour le moteur Yanmar ?

Utilisez du gazole conforme à la norme EN 590 ou équivalent. Évitez le biodiesel non conforme aux spécifications du fabricant.

Comment régler la vitesse de translation ?

La TL 220 dispose de deux vitesses de translation. Utilisez le commutateur de vitesse sur le tableau de bord pour passer de la vitesse lente (0-6,5 km/h) à la vitesse rapide (0-9,3 km/h). Adaptez la vitesse au terrain.

Quelle est la charge opérationnelle maximale de la TL 220 ?

La charge opérationnelle dépend du pourcentage de la charge de basculement : 560 kg à 35% et 800 kg à 50%. Respectez ces limites pour garantir la stabilité.

Comment basculer la cabine pour l'entretien ?

Assurez-vous que la machine est sur une surface plane et stabilisée. Déverrouillez le mécanisme de basculage (généralement un levier) et inclinez la cabine manuellement. Utilisez la barre de sécurité fournie pour la maintenir en position.

Que faire en cas de surchauffe du moteur ?

Arrêtez immédiatement la machine et laissez le moteur refroidir. Vérifiez le niveau de liquide de refroidissement et l'état du radiateur. Nettoyez le radiateur des débris et vérifiez la courroie du ventilateur.

Où trouver les pièces détachées pour la TAKEUCHI TL 220 ?

Les pièces détachées sont disponibles auprès des concessionnaires TAKEUCHI agréés. Vous pouvez également commander en ligne via le site officiel ou des revendeurs spécialisés. Munissez-vous du numéro de série de la machine.

MODE D'EMPLOI TL 220 TAKEUCHI

Caractéristiques techniques

Poids :
Poids canopy	kg	2720
Volume du godet standard	m3	0,354
Largeur godet standard	mm	1510

Moteur:
Norme moteur		Stage III A / InterimTier 4
Constructeur		Yanmar
Type		4TNV84T
Cylindrée	cm³	1995
Puiss. Nominale	(ch/Kw/tr/min)	52,4/38,5/2800
Couple maxi	Nm	167,1
Consommation (100% de charge)	L/h	11,7
Émission de CO2	g/kwh	254

Système hydraulique :
Pompe	2 à début variable et 2 à engrenages
Débit de circuit auxiliaire	l/min 57
(simple et double effet)

Réservoir hydraulique	litres	29
Circuit hydraulique	litres	45

Chassis :	Voie et chassis conçus en un seul ensemble
Largeur	mm	1470
Longueur	mm	3195
Largeur chenilles	mm	300
Galets (par côte)		4
Garde au sol	mm	250
Pression au sol canopy/cabine	g/cm2	321
Pente maxi admissible	% /°	58 / 30

Confort et sécurité :
Siège	Réglable – inclinable – anti-dechirure
Émission sonore	db	103
Certification		Rops – Fops

Contenances :
Réservoir carburant	litres	57,0
Performances opérationnelles :
Hauteur maxi au pivot de godet	mm	2905
Hauteur maxi de déchargement	mm	2275
Charge de basculement (SAE 732)	kg	1600
Charge opérationnelle (SAE J818 -35 % de la charge de basculement)	kg	560
Charge opérationnelle (SAE J818 -50 % de la charge de basculement)	kg	800
Translation 2 vitesses	km/h	0 à 6,5/0 à 9,3
Force de traction x 2	kN	14,80
Canopy / Cabine		Basculable
Roulements anti-usureGRAISSÉS à vie	par coté	4

Avantages

STABILITE: Positionnement du chassis par rapport aux chenilles Longueur des chenilles

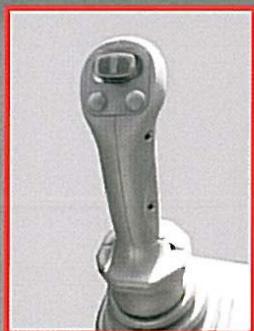

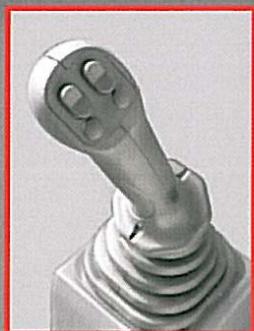

PRODUCTIVITE: Souplesse et précision grâce aux joysticks pilotés Puissance Rapidité Compacité Adhérence sur tous types de terrains Position flottante de l'équipement Débit de ligne auxiliaire très important (High Flow sur TL240 et TL250 version cabine)

FIABILITE: Train roulant longuement éprouvé Châssis monobloc Intérieur des chenilles caoutchouc renforcé d'acier Répartition optimisée de l'effort sur chenilles

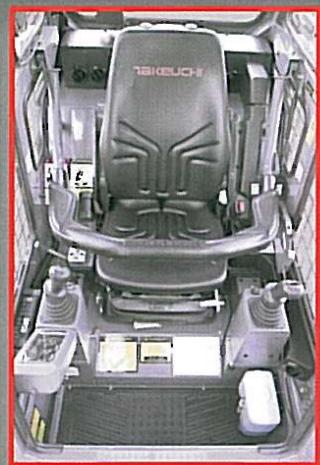

ERGONOMIE/CONFORT: Visibilité arrière et avant Cabine spacieuse et basculante Siège réglable et suspendu (3 positions préréglées sur TL220) Radio avec prise MP3 en version cabine Compensation automatique au levage

ENTRETIEN/ACCESSIBILITE: Accessibilité du moteur Cabine basculante Lot de bord et outillage

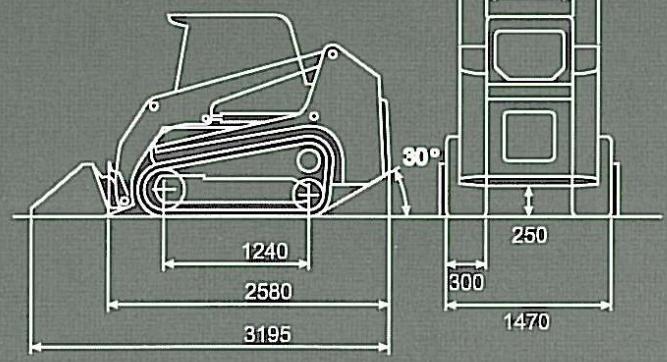

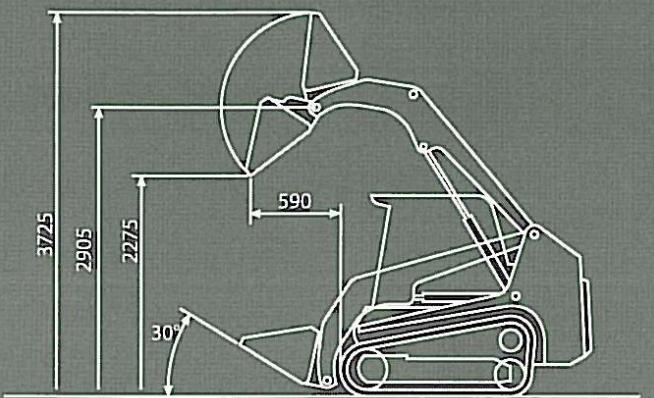

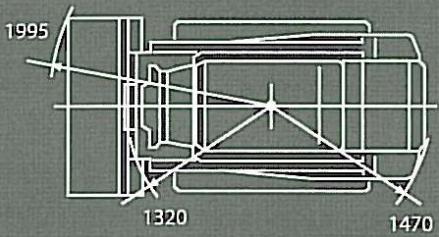

Dimensions

Godet standard Chenilles en caoutchouc

Unités en : mm
