TB 180 FR - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Marque	TAKEUCHI
Modèle	TB 180 FR
Catégorie	Mini pelle
Poids (avec cabine)	8350 kg
Volume du godet standard	0,245 m³
Largeur du godet standard	750 mm
Moteur	Yanmar 4TNV98, 4 cylindres
Cylindrée	3319 cm³
Puissance nominale	61,6 ch / 45,3 kW à 2300 tr/min
Couple maxi	250 Nm
Norme moteur	Stage IIIA / Interim Tier 4
Consommation (100% charge)	12,7 L/h
Émissions CO₂	234 g/kWh
Type de pompe hydraulique	2 à débit variable + 2 à engrenage
Pression maxi (P1/P2)	274 bar
Pression maxi (P3)	235 bar
Débit auxiliaire (simple/double effet)	72,5 L/min
Largeur des chenilles	450 mm
Garde au sol	350 mm
Capacité du réservoir carburant	92 L
Capacité du réservoir hydraulique	68 L
Profondeur maxi d'excavation	4545 mm
Force de cavage (godet)	5320 kg
Vitesse de translation (2 vitesses)	2,7/5,4 km/h
Vitesse de rotation tourelle	9,9 tr/min
Émission sonore	98 dB(A)
Certification	FOPS

FOIRE AUX QUESTIONS - TB 180 FR TAKEUCHI

Quelle est la profondeur maximale d'excavation du TAKEUCHI TB 180 FR ?

La profondeur maximale d'excavation est de 4545 mm, ce qui permet de creuser des tranchées profondes pour les fondations ou canalisations.

Quel type de moteur équipe cette mini pelle ?

Le moteur est un Yanmar 4TNV98 de 4 cylindres, développant 45,3 kW à 2300 tr/min, conforme à la norme Stage IIIA / Interim Tier 4.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 92 litres, permettant une autonomie suffisante pour une journée de travail typique.

Comment entretenir le système hydraulique ?

Vérifiez régulièrement le niveau d'huile hydraulique (réservoir de 68 L), changez le filtre selon les préconisations et inspectez les flexibles pour éviter les fuites. Utilisez une huile recommandée par le constructeur.

Quels sont les avantages de la technologie FR exclusive ?

Le brevet FR offre une stabilité accrue grâce à un centre de gravité abaissé, une productivité améliorée (souplesse, précision, rapidité) et une fiabilité renforcée avec flexibles externes et contrepoids en fonte.

Quelle est la force de cavage du godet ?

La force de cavage au godet est de 5320 kg, ce qui assure une excellente pénétration dans les sols durs.

La cabine est-elle confortable pour de longues journées ?

Oui, la cabine est spacieuse et basculante, équipée d'un siège réglable multi-positions et d'une radio avec prise MP3.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours les équipements de protection individuelle (casque, chaussures de sécurité). Respectez les capacités de levage (ne pas dépasser 75% basculement et 87% hydraulique) et utilisez les clapets de sécurité.

Où puis-je trouver des pièces détachées ?

Les pièces détachées sont disponibles chez votre concessionnaire TAKEUCHI agréé. Utilisez des pièces d'origine pour garantir la fiabilité et la sécurité.

Quelle est la vitesse de translation maximale ?

La translation à deux vitesses permet d'atteindre 5,4 km/h en vitesse rapide, idéal pour les déplacements sur chantier.

MODE D'EMPLOI TB 180 FR TAKEUCHI

Characteristiques Techniques

Poids:

Poids cabine	kg	8350
Volume du godet standard	m3	0,245
Largeur godet standard	mm	750

Moteur:

Constructeur		Yanmar
Type		4TNV98
Cylindrée	cm3	3319
Puis. Nominale	(ch / Kw / tr/min)	61,6 / 45,3 / 2300
Couple maxi	Nm	250
Norme moteur		Stage III A / Interim Tier 4
Consommation (100% de charge)	L/h	12,7
Émission de CO2	g/kwh	234

Système hydraulique :

Pompe	2 à débit variable et 2 à engrenage
Pression de fonctionnement maxi P1	bars 274
P2	bars 274
P3	bars 235
P4	bars 37
Débit d'huile hydraulique P1	l/min 66
P2	l/min 66
P3	l/min 55,7
P4	l/min 11,2
Débit de circuitauxiliaire(simple et double effet)	l/min 72,5

Chàssis:

Voie		Fixe
Largeur	mm	2300
Longueur	mm	2855
Largeur chenilles	mm	450
Galets (par côte)		5
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	350
Pression au sol canopy/cabine	g/cm2	375
Pente maxi admissible	% /°	58 et 30

Confort et sécurité :

Siège régliable	Réglable, inclinable, anti-dechirure
Émission sonore	db	98
Certification		FOPS

Contenances :

Réservoir carburant	litres	92
Réservoir hydraulique	litres	68
Circuit hydraulique	litres	120

Performances opérationnelles :

Déport angle croit/gauche	degrés°	TOTAL 15 / 30
Profondeur maxi d'excavation	mm	4545
Hauteur maxi de déchargement cabine	mm	4480
Hauteur maxi d'excavation cabine	mm	6465

Force de cavage (godet)	kg	5320
Force de cavage (balancier)	kg	3400
Translation 2 vitesses	km/h	2,7 / 5,4
Vitesse de rotation tourelle	tr/mn	9,9

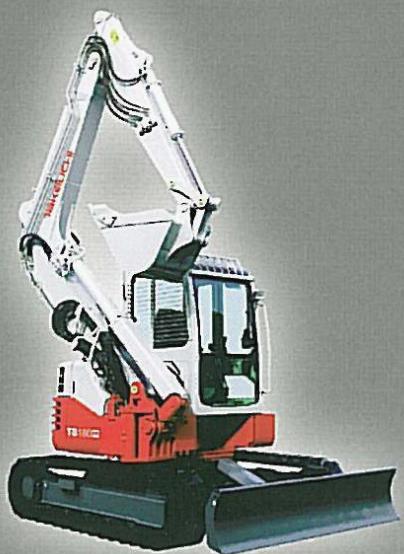

TB180 FR

Avantages

Le brevet exclusif des machines FR :

Tous les avantages d'une machine conventionnelle, avec en plus:

STABILITE:

Centre de gravité rabaissé

Capacité de levage

PRODUCTIVE:

Souplesse et précision

Puisance

Rapidité

Compacité

Optimisation des angles de travail (gain de temps et déplacement)

FIABILITE :

Flexibles externes avec gains anti-jet et dessort à spiral pour ligne auxiliaire

Flexibles internes antifriction

Contrepoids fonte enveloppant, permet de protégger le capot moteur

ERGONOMIE/CONFORT

Visibilité permanente des équipements

Cabine spacieuse et basculante

Siège réglablemulti-positionset suspendu

Vérin avec amortisseur de fin de course

Radio avec prise MP3 dans version cabine

ENTRETIEN/ACCESSIBILITE

Accessibilité du moteur

Coffres et capot avec serrures

Lot de bord et outillage

takeuchi

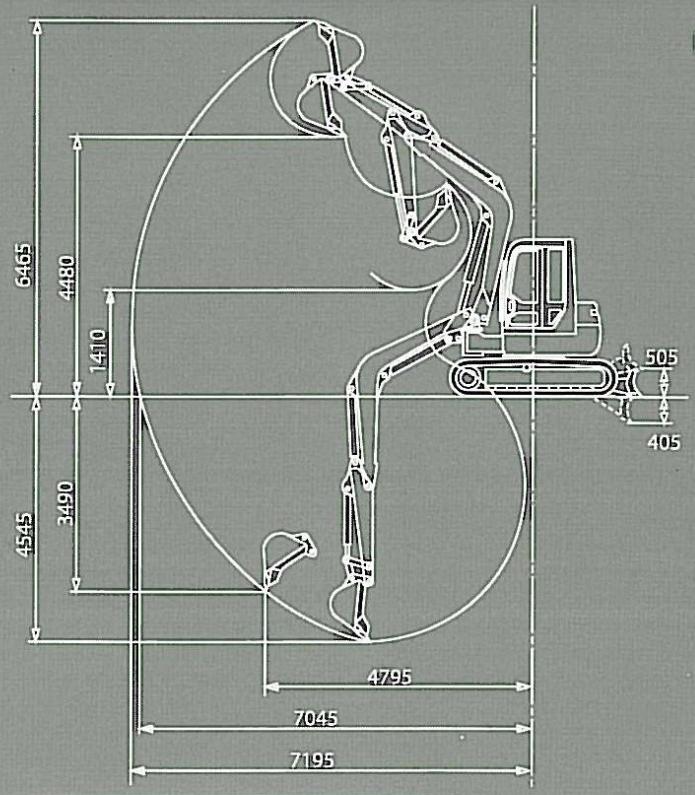

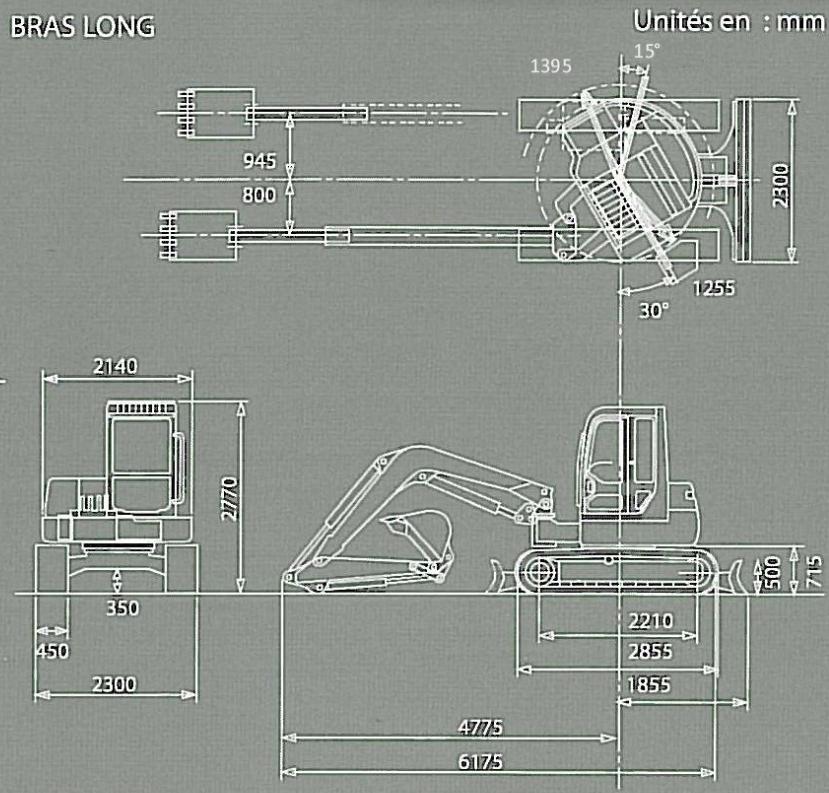

Dimensions

TABLEEAU DE CHARGE

Machine orientée sur le côte.

: Machine orientée vers l'avant.

La machine équipée d'un balancier standard type SSA de 1650 mm, et d'un kit clapet, lame en haut :

5,2m							1177*	1177*
5 m							1569*	1569*
4 m							1899	1650	1211*	1099
3 m							1847	1601	1249	1093
2 m					2779	2325	1751	1512	1210	1056
1 m					2566	2132	1656	1422	1165	1013	900	785
0 m					2512	2083	1596	1366	1130	980
-1 m			3363*	3363*	2515	2086	1575	1347	1117	968
-2 m			3516*	3516*	2554	2122	1592	1363
-3 m					913*	913*
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m	5,8 m	5,8 m

La machine équipée d'un balancier standard type LSA de 2000 mm, et d'un kit clapet :

5,5 m							1051*
4 m									1296	1138
3 m							1887	1639	1278	1120
2 m					2882	2417	1790	1547	1234	1079	890	779
1 m					2636	2195	1684	1449	1183	1030	868	758
0 m					2532	2101	1610	1380	1141	990
-1 m	2580*	2580*	2909*	2909*	2510	2082	1577	1349	1118	969
-2 m	3672*	3672*	4551*	4280	2532	2102	1580	1351
-3 m			2255*	2255*	1714*	1714*
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m	6 m	6 m

Ces mesures ont ete prises avec la machine posee sur un sol plan et meuble, la lame bull levlee.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesures sont le Metre (m) et le Kilogramme (Kg).
