TB 175W - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle sur pneus
Marque et modèle	TAKEUCHI TB 175W
Poids en ordre de marche	8600 kg
Moteur	Yanmar 4TNV98T, 3318 cm³, 53.6 kW (72.9 ch) à 2200 tr/min
Couple maximal	249 Nm
Norme d'émission	Stage IIIA / Tier 3
Réservoir carburant	120 L
Réservoir hydraulique	68 L
Circuit hydraulique	135 L
Pompe hydraulique	3 à débit variable, 2 à engrenage
Pression maxi circuit principal	280 bar
Débit maxi circuit principal	58.3 L/min
Débit circuit auxiliaire	10.8 L/min
Profondeur maximale d'excavation	4085 mm
Hauteur maximale de déchargement	6355 mm
Hauteur maximale d'excavation	8325 mm
Force de cavage (godet)	5270 kg
Force de cavage (balancier)	3670 kg
Vitesse de translation (2 vitesses)	0-4.5 / 0-9 km/h
Vitesse de rotation tourelle	4.3-8 tr/min
Largeur hors tout (avec roues)	2330 mm
Garde au sol	335 mm
Pente maximale admissible	70%
Niveau sonore	99 dB
Équipements de série	Stabilisateurs arrière, lame, blocage oscillation pont avant, roues jumelées

FOIRE AUX QUESTIONS - TB 175W TAKEUCHI

Comment démarrer la mini pelle TAKEUCHI TB 175W ?

Assurez-vous que le frein de stationnement est serré, que le levier de verrouillage de sécurité est en position enclenchée, puis tournez la clé de contact sur la position démarrage. Attendez que le témoin de préchauffage s'éteigne avant de démarrer.

Quel type d'huile hydraulique utiliser ?

Utilisez une huile hydraulique de viscosité ISO VG 46. Vérifiez le niveau via la jauge et respectez les préconisations du manuel pour les intervalles de vidange.

Quelle est la capacité de levage maximale ?

La capacité de levage dépend de la portée et de l'orientation. Consultez le tableau de charge dans la notice. En règle générale, la capacité hydraulique limite le levage à 87% de la pression maxi, et la stabilité à 75% de la charge de basculement.

Comment entretenir le moteur ?

Vérifiez quotidiennement le niveau d'huile moteur, le liquide de refroidissement et le filtre à air. Respectez les intervalles de vidange (huile et filtres) indiqués dans le manuel. Utilisez une huile moteur de grade adapté (SAE 15W-40 recommandé).

Quelle est la pression des pneus recommandée ?

La pression des pneus doit être adaptée à la charge. En général, pour les pneumatiques jumelés, une pression de 3 à 4 bars est recommandée. Consultez le manuel pour les valeurs exactes.

Comment utiliser le circuit auxiliaire ?

Le circuit auxiliaire alimente les outils hydrauliques (marteau, grappin, etc.). Utilisez la commande au joystick pour activer le débit. Vérifiez le débit maxi (10.8 L/min) pour ne pas endommager l'outil.

Quels sont les dispositifs de sécurité ?

La machine est équipée d'un siège réglable avec ceinture, de clapets de sécurité sur les vérins de lame, d'un blocage d'oscillation du pont avant, et de stabilisateurs arrière. Portez toujours un casque et ne montez pas dans la cabine sans autorisation.

Où trouver le numéro de série ?

Le numéro de série est gravé sur une plaque fixée sur le châssis, généralement près du côté gauche du moteur ou sur la tourelle. Il est indispensable pour commander des pièces détachées.

Comment transporter la TB 175W ?

Dimensions hors tout : longueur 8325 mm, largeur 2330 mm, hauteur 2665 mm (avec cabine). Poids 8600 kg. Utilisez une remorque adaptée avec une capacité de charge d'au moins 10 tonnes. Fixez solidement la machine avec des chaînes aux points d'ancrage prévus.

Quel est le couple de serrage des écrous de roue ?

Le couple de serrage recommandé est de 450 Nm pour les roues jumelées. Serrez en croix sur pneus froids, et vérifiez après 50 km de roulage.

MODE D'EMPLOI TB 175W TAKEUCHI

Constructeur
Type
Cylindrée	cm^3
Puiss. Nominale	(ch/ Kw / tr/min)
Couple maxi	Nm
Norme moteur
Consommation (100% de charge)	L/h
Émission de CO2	g/kwh

Système hydraulique :

Pompe
Pression de fonctionnement maxi P1	bars
P2	bars
P3	bars
P4	bars
Débit d'huile hydraulique P1	l/min
P2	l/min
P3	l/min
P4	l/min
Débit de circuit auxiliaire(simple et double effet)	l/min

Châssis :

Largeur	mm
Largeur des roues	mm

Franchissement	degré °
Garde au sol	mm
Pente maxi admissible	% /°

Confort et sécurité :

SiègeÉmission sonoreCertification

db

Contenances :

Réservoir carburant	litres
Réservoir hydraulique	litres
Circuit hydraulique	litres

Performances opérationnelles :

Déport angle droit/gauche	degrés °
Profondeur maxi d'excavation	mm
Hauteur maxi de déchargement cabine	mm

Hauteur maxi d'excavation cabine	mm
Force de cavage (godet)	kg
Force de cavage (balancier)	kg
Translation 2 vitesses	km/h
Vitesse de rotation tourelle	tr/mn

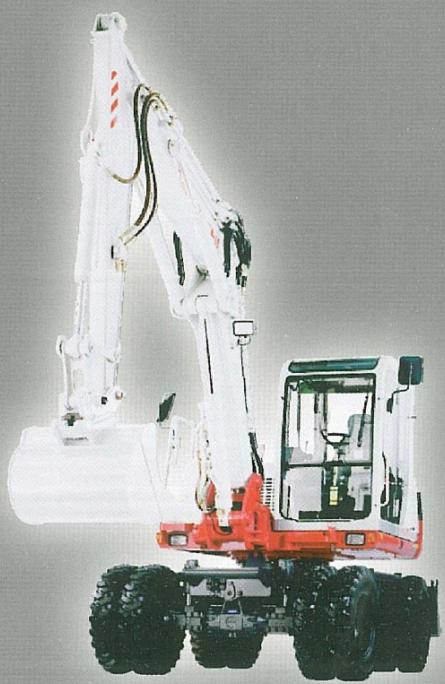

Volée variable

8600

0,245

750

Yanmar

4TNV98T

3318

72,9/53,6/2200

249

Stage III A / Tier 3

14,5

241

3 à débit variable / 2 à engrenage
280
280
250
37
58,3
58,3
38,9
10,8
69,3

2330

roues jumelées

515

35

335

70

Réglable, inclinable, anti-déchirure

99

FOPS

120

68

135

80 / 50

4085

6355

8325

5270

3670

0 à 4,5 / 0 à 9 / 0 à 30

4,3 à 8 / 10,9

Stabilisateurs arrière et lame de série Blocage de l'oscillation du pont avant Roues jumelées

PRODUCTIVITE :

Souplesse

Puissance

Rapidité

Porte outil polyvalent

FIABILITE :

Flexibles externes avec gaine anti-jet et ressort à spiral pour lignes auxiliaires Flexibles internes anti-friction Contrepoids fonte enveloppant, permet de protéger le capot moteur

ERGONOMIE/CONFORT

Cabine spacieuse

Siège réglable et suspendu

Vérins avec amortisseur de fin de course

ENTRETIEN/ACCESSIBILITE

Accessibilité du moteur

Larges capots latéraux

Lot de bord et outillage

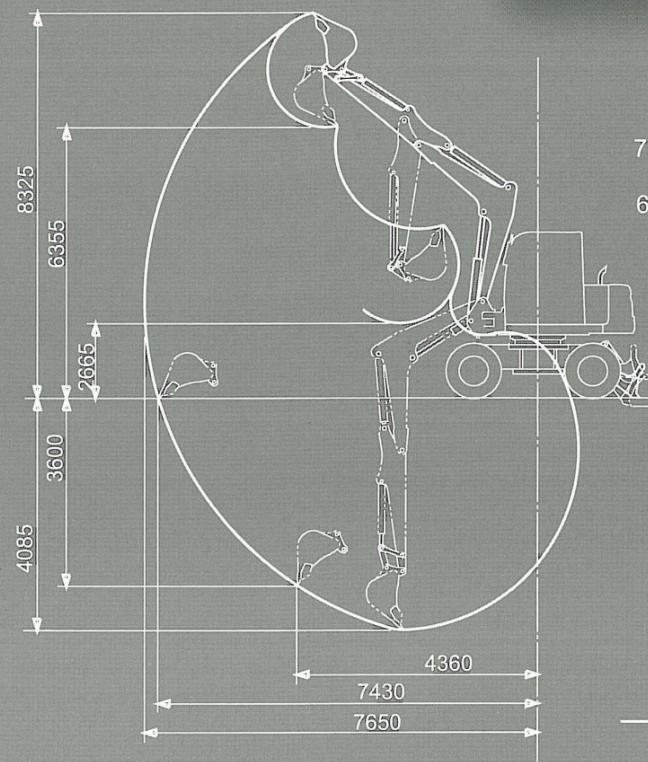

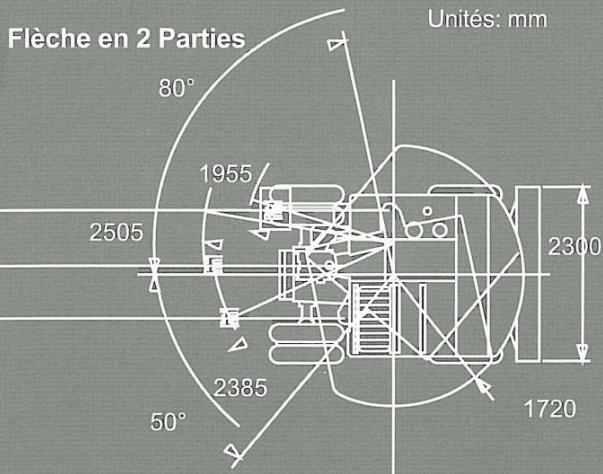

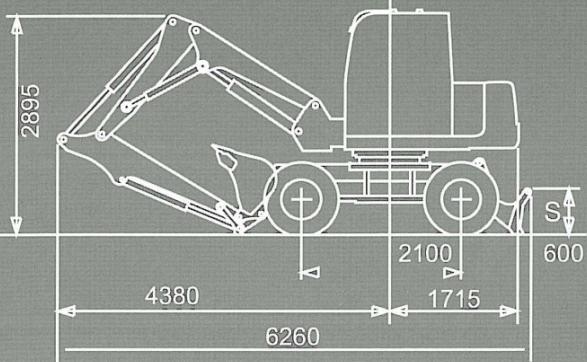

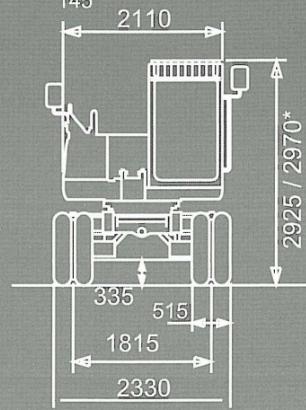

Dimensions

* : Lorsque équipé de toit de protection

TABLEAU DE CHARGE

Machine orientée sur le côté.

_: Machine orientée vers l'avant.

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité lame en haut :

7,3 m	5096*	5096*
6 m					1760	1543
5 m					1771*	1575	1184	1026
4 m			1645*	1645*	1755	1538	1177	1019	816	692
3 m					1663	1448	1136	978	809	686
2 m					1542	1328	1079	922	786	662	642	533
1 m					1442	1229	1026	870	761	637
0 m			2157	1828	1390	1178	994	838	747	624
- 1 m	2286*	2286*	2175	1846	1383	1171	988	832
- 2 m			2233	1903	1414	1202	1020
	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m	6 m	6 m	7 m	7 m

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité lame en bas :

7,3 m

5096*

5096*

6 m

1645*

1866*

1543

5 m

1771*

1575

1647*

1026

4 m

1645*

1922*

1538

1681*

1019

1521*

692

3 m

2246*

1448

1813*

978

1541*

686

2 m

2607*

1328

1964*

922

1581*

662

1335*

533

1 m

2800*

1229

2046*

870

1577*

637

0 m

2525*

1828

2722*

1178

1986*

838

1453*

624

- 1 m

2286*

2286*

3256*

1846

2371*

1171

1719*

832

- 2 m

2271*

1903

1703*

1202

1069*

2 m

2 m

3 m

3 m

4 m

4 m

5 m

5 m

6 m

6 m

7 m

7 m

Ces mesures ont été prises avec la machine posée sur un sol plan et meuble.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesures sont le Mètre (m) et le Kilogramme (Kg).
