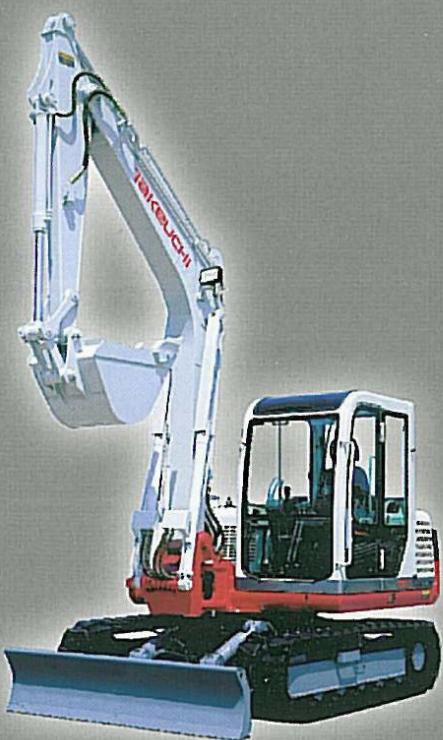

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB 175
Moteur	Yanmar 4TNV98
Puissance nominale	45,3 kW (61,6 ch) à 2300 tr/min
Système hydraulique	Pompe à débit variable (2) + pompe à engrenage (2)
Pression de fonctionnement maximale (P1)	58,3 bars
Débit d'huile hydraulique (P1)	69,3 L/min
Largeur godet standard	245 mm
Largeur des chenilles	330 mm (caoutchouc) / 360 mm (acier)
Vitesse de translation	3 km/h (lente) / 5,5 km/h (rapide)
Vitesse de rotation tourelle	8 tr/min
Pression au sol	70 g/cm² (canopy) / 35 g/cm² (cabine)
Pente maximale admissible	80 %
Contrepoids	Fonte enveloppant protégeant le capot moteur
Cabine	Spacieuse, avec siège réglable et suspendu
Chenilles	Caoutchouc/acier interchangeables sans modification de voie
Certification	FOPS
Porte-outil	Polyvalent
Flexibles hydrauliques	Externes avec gaines anti-jet et dessort à spirale pour ligne auxiliaire
Capot moteur	Accessible, coffres et capots avec serrures

FOIRE AUX QUESTIONS - TB 175 TAKEUCHI

Comment demarrer le moteur de la mini pelle TB 175 ?

Assurez-vous que tous les leviers sont au point mort, tournez la cle de contact sur la position ON, puis actionnez le demarreur. Consultez la notice pour les procedures specifiques.

Quelle huile moteur utiliser ?

Utilisez une huile moteur de qualite conforme aux specifications du constructeur Yanmar, generalement une huile 15W-40 ou 10W-30 selon la temperature ambiante. Verifiez le carnet d'entretien.

Comment regler le siege de la cabine ?

Le siege est reglable et inclinable. Utilisez les leviers sous le siege pour ajuster la position longitudinale et l'inclinaison du dossier. Un amortisseur de fin de course est integre.

Comment changer les chenilles caoutchouc en acier ?

Les chenilles sont interchangeables sans modification de la voie. Soulevez la machine, retirez les boulons de fixation, enlevez la chenille usagée et installez la nouvelle en respectant le sens de rotation.

Ou se trouve le numero de serie de la machine ?

Le numero de serie est grave sur une plaque situee sur le chassis, pres du compartiment moteur ou sur le capot. Reportez-vous a la notice pour l'emplacement exact.

Comment vidanger le reservoir hydraulique ?

Placez la machine sur un sol plat, arretez le moteur, localisez le bouchon de vidange sous le reservoir, retirez-le et laissez l'huile s'ecouler dans un recipient approprie. Remplacez le filtre hydraulique si necessaire.

Quels sont les intervalles d'entretien recommandés ?

Les intervalles dependent de l'utilisation. En general, vidange moteur toutes les 500 heures, filtre hydraulique toutes les 1000 heures, graissage des points de pivot toutes les 10 heures. Consultez le manuel.

Comment utiliser le circuit hydraulique auxiliaire ?

Le circuit auxiliaire permet d'alimenter des outils comme un broyeur ou un marteau. Actionnez le levier dedie dans la cabine pour envoyer le debit. Verifiez la compatibilite avec l'outil.

Que faire en cas de surchauffe du moteur ?

Arretez immediatement la machine, laissez refroidir le moteur, verifiez le niveau de liquide de refroidissement et l'etat du radiateur. Ne retirez jamais le bouchon du radiateur chaud.

Comment transporter la mini pelle en toute securite ?

Utilisez une remorque adaptee au poids de la machine (environ 3 a 4 tonnes). Fixez la machine avec des chains de retenue aux points d'ancrage prevus. Abaissez la lame et le godet au sol pendant le transport.

MODE D'EMPLOI TB 175 TAKEUCHI

Largeur godet standard mm

Moteur:

Constructeur

Type

Cylindrée cm³

Puisss. Nominale (ch/KW/tr/min)

Couple maxi Nm

Norme moteur

Consommation (100% de charge) L/h

Émission de CO2 g/kWh

Système hydraulique :

Pompe

Pression de fonctionnement maximale P1 bars

P2 bars

P3 bars

P4 bars

Débit d'huile hydraulique P1 1/min

P2 1/min

P3 1/min

P4 1/min

Débit de circuit auxiliaire 1/min

(simple et double effet)

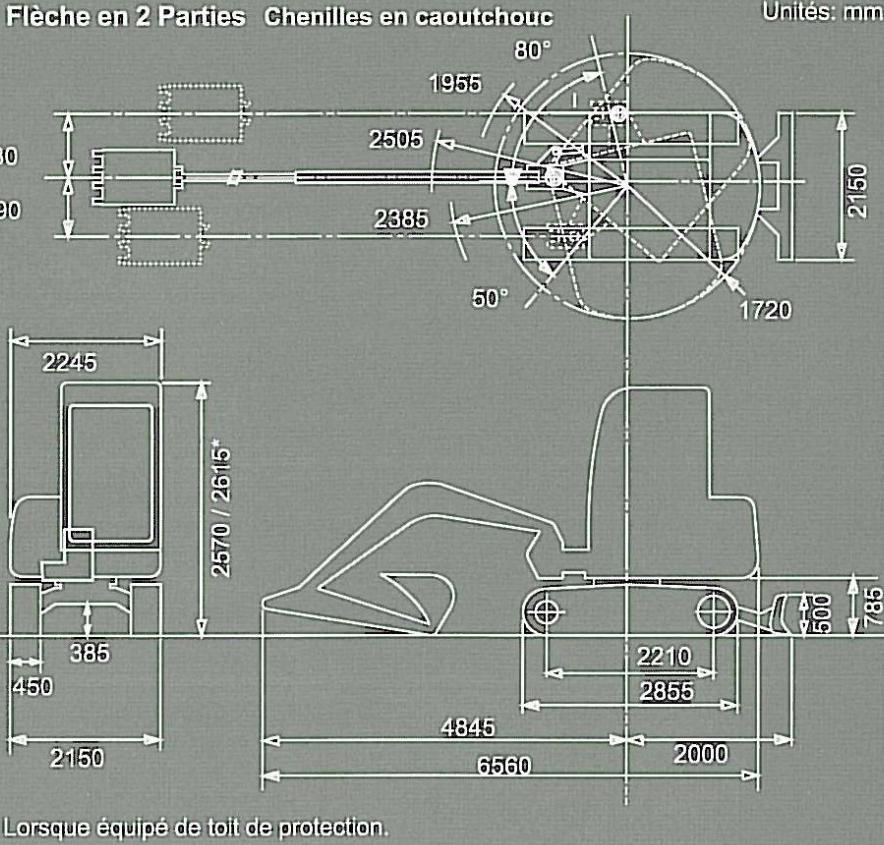

Chassis:

Voie

Largeur mm

Longueur mm

Largeur des chenilles mm

Galets (par côte)

Structure en

Franchissement degré

Garde au sol mm

Pression au sol canopy/cabine g/cm²

Pente maxi admissible % /

Confort et sécurité :

Siège

Émission sonore dB

Certification

Contenances :

Réservoir carburant litres

Réservoir hydraulique litres

Circuit hydraulique litres

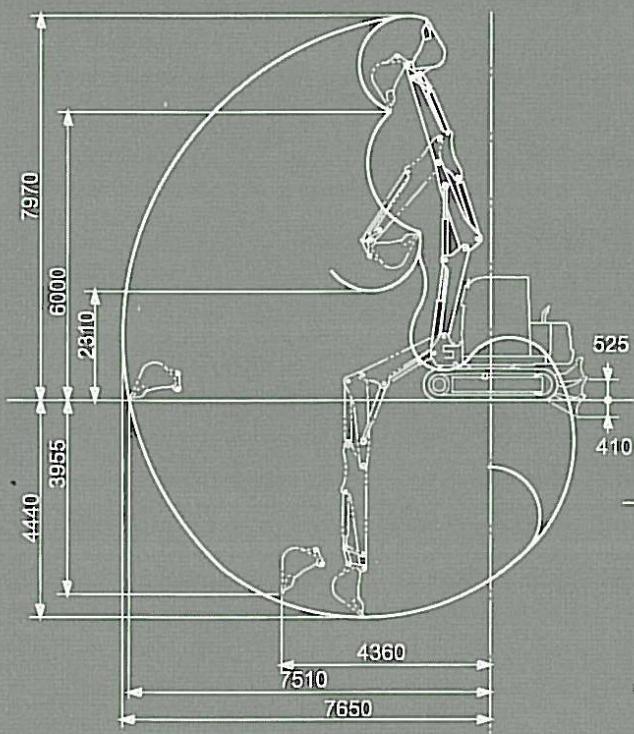

Performances opérationnelles :

Déport angle droit/gauche degrés°

Profondeur maxi d'excavation mm

Hauteur maxi de déchargement cabine mm

Hauteur maxi d'excavation cabine mm

Force de cavage (godet) kg

Force de cavage (balancier) kg

Translation 2 vitesses km/h

Vitesse de rotation tourelle tr/min

Volée variable

0,245

Yanmar

4TNV98

61,6/45,3/2300

2 à débit variable / 2 à engrenage

58,3

58,3

38,9

10,8

69,3

Fixe

330/360

70/35

Réglable, inclinable, anti-déchirure

FOPS

80/50

3/5,5

4,3 à 8/10,9

Stabilite:

Contrepoids adapté

Lame longue

Souplesse

Puisance

Rapidité

Porte outil polyvalent

Fiabilite:

Flexibles externes avec gaines anti-jet et dessort à spirale pour ligne auxiliaire

Flexibles internes anti-friction

Contrepoids fonte enveloppant, permet de protéger le capot moteur

Ergonomie/confort

Cabine spacieuse

Siège réglable et suspendu

Vérins avec amortisseur de fin de

course

Chenilles caoutchouc/acier interchangeables sans modifications de la voie

Accessibilité du moteur

Coffres et capots avec serrures

Lot de bord et outillage

Tableeau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine est équipée d'un balancier LSA de 2130 mm, et d'un kit clapets de sécurité :

7 m	5095*	5095*
6 m			2181*	2181*	1973	1564
5 m					1771*	1637	1338	1062
4 m					1845*	1622	1352	1075
3 m			1934*	1934*	1957	1549	1319	1044	935	730
2 m					1835	1435	1263	991	914	710
1 m					1715	1323	1205	935	888	684	743	568
0 m					1641	1255	1162	895	868	666
-1 m	1696*	1696*	2598	1930	1618	1233	1145	879	869	666
-2 m	3452*	3452*	2646	1973	1636	1250	1162	894
-3 m					978*	978*
	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m	6 m	6 m	7 m	7 m

Ces mesures ont été prises avec la machine posée sur un sol plan et meuble, la lame bull levée.

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (Kg).
