TB 153 FR - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Marque	TAKEUCHI
Modèle	TB 153 FR
Catégorie	Mini pelle
Poids (cabine)	5690 kg
Volume du godet standard	0,141 m³
Largeur du godet standard	640 mm
Moteur	Yanmar 4TNV88, 2189 cm³, 28,8 kW (39,2 ch) à 2400 tr/min
Couple maxi	145 Nm
Norme moteur	Stage III A / Interim Tier 4
Consommation (100% charge)	8,7 L/h
Émission CO₂	251 g/kWh
Pression hydraulique maxi P1	206 bars
Débit d'huile hydraulique P1	58,3 L/min
Largeur hors tout	2000 mm
Longueur hors tout	2500 mm
Largeur des chenilles	400 mm
Garde au sol	300 mm
Pression au sol (cabine)	324 g/cm²
Pente maxi admissible	58 % (30°)
Réservoir carburant	65 L
Réservoir hydraulique	68 L
Circuit hydraulique total	110 L
Profondeur maxi d'excavation (SSA/LSA)	3590 / 3900 mm
Force de cavage (godet)	3630 kg
Vitesse de translation	2,8 / 5 km/h

FOIRE AUX QUESTIONS - TB 153 FR TAKEUCHI

Quelle est la puissance du moteur de la TAKEUCHI TB 153 FR ?

Le moteur Yanmar 4TNV88 développe une puissance nominale de 28,8 kW (39,2 ch) à 2400 tr/min.

Quel est le poids de la mini pelle TB 153 FR ?

Le poids cabine est de 5690 kg.

Quelle est la capacité du godet standard ?

Le godet standard a un volume de 0,141 m³ et une largeur de 640 mm.

Quels sont les avantages de la technologie FR exclusive ?

Le brevet FR offre un centre de gravité abaissé pour une meilleure stabilité, une capacité de levage accrue, une productivité, souplesse, précision, puissance, rapidité, compacité et des angles de travail optimisés.

Quelle est la profondeur maximale d'excavation ?

La profondeur maximale est de 3590 mm avec bras court (SSA) et 3900 mm avec bras long (LSA).

Quelle vitesse de translation peut atteindre la TB 153 FR ?

La translation deux vitesses offre 2,8 km/h en basse vitesse et 5 km/h en haute vitesse.

Comment entretenir le système hydraulique ?

Vérifiez régulièrement le niveau d'huile hydraulique (réservoir de 68 L, circuit total 110 L). Utilisez de l'huile conforme aux recommandations du manuel. Nettoyez les filtres selon le calendrier d'entretien.

Quels sont les éléments de sécurité inclus ?

La machine est certifiée TOPS/FOPS, équipée d'un siège réglable anti-déchirure, de clapets de sécurité sur le vérin de flèche et d'un contrepoids en fonte protégeant le capot moteur.

Où trouver des pièces détachées pour la TB 153 FR ?

Contactez votre concessionnaire TAKEUCHI agréé ou consultez le site officiel pour les pièces d'origine. Un lot de bord et outillage est fourni avec la machine.

Quel est le type de carburant recommandé ?

Le réservoir de 65 L accepte du gazole conventionnel. Utilisez du carburant propre et de qualité conforme aux normes locales pour moteur diesel Stage III A.

MODE D'EMPLOI TB 153 FR TAKEUCHI

Poids :

Poids cabine	kg	5690
Volume du godet standard	m3	0,141
Largeur godet standard	mm	640

Moteur :

Constructeur		Yanmar
Type		4TNV88
Cylindrée	cm3	2189
Puiss. Nominale	(ch/Kw/tr/min)	39,2/28,8/2400
Couple maxi	Nm	145
Norme moteur		Stage III A/Interim Tier 4
Consommation (100% de charge)	L/h	8,7
Émission de CO2 (en g/kwh)	g/kwh	251

Système hydraulique

Pompe	2 à débit variable et 2 à engrenage
Pression de fonctionnement maxi P1	bars	206
P2	bars	206
P3	bars	196
P4	bars	3,4
Débit d'huile hydraulique P1	l/min	58,3
P2	l/min	58,3
P3	l/min	38,9
P4	l/min	10,8
Débit de circuitauxiliaire(simple et double effet)	l/min	58,3

Châssis :

Voie		Fixe
Largeur	mm	2000
Longueur	mm	2500
Largeur chenilles	mm	400
Galets (par côté)		5
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	300
Pression au sol canopy/cabine	g/cm2	324
Pente maxi admissible	% /°	58 et 30

Confort et sécurité :

Siège régliable	Réglable, inclinable, anti-dechirure
Émission sonore	db	96
Certification		TOPS / FOPS

Contenances :

Réservoir carburant	litres	65
Réservoir hydraulique	litres	68
Circuit hydraulique	litres	110

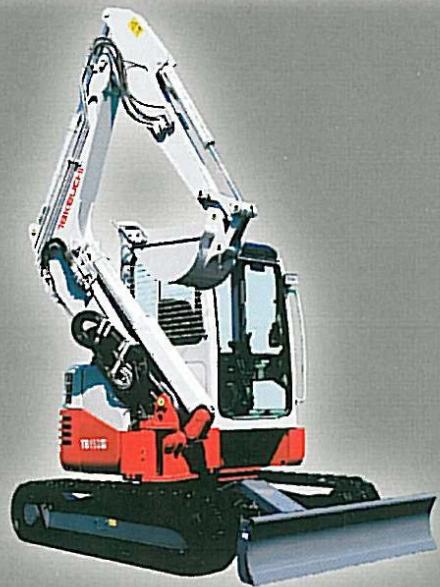

Performances opérationnelles

Déport angle croit/gauche	degrés°	TOTAL 15 / 30
Profondeur maxi d'excavation	mm	SSA=3590 / LSA=3900
Hauteur maxi de déchargement cabine	mm	SSA=3710 / LSA=3885
Hauteur maxi d'excavation cabine	mm	SSA=5320 / LSA=5490
Force de cavage (godet)	kg	3630
Force de cavage (balancier)	kg	2520
Translation 2 vitesses	km/h	2,8 / 5
Vitesse de rotation tourelle	tr/mn	9,9

Avantages

Le brevet exclusif des machines FR :

Tous les avantages d'une machine conventionnelle, avec en plus :

Stabilité

Centre de gravité abaissé

Capacité de levage

Productive

Souplesse et précision

Puisance

Rapidité

Compacité

Optimisation des angles de travail (gain de temps et de déplacement).

Fiabilité :

Flexibles externes avec gaines anti-jet et ressort à spirale pour ligne auxiliaire. Flexibles internes antifriction. Contrepoids en fonte enveloppant, permettant de protéger le capot moteur.

Ergonomie/confort

Visibilité permanente des équipements

Cabine spacieuse et basculante

Siège réglable multi-positions et suspendu

Vérin avec amortisseur de fin de course.

Radio avec prise MP3 en version cabine

Entretien/Accessibilité

Accessibilité du moteur

Coffres et capot avec serrures

Lot de bord et outillage

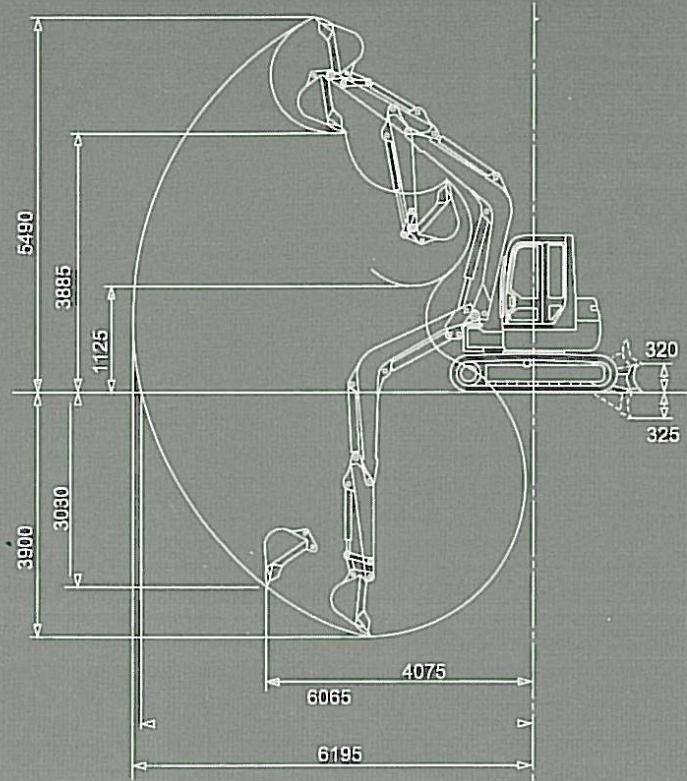

Dimensions

BRAS LONG Unités en : mm

Tableau de charge

Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine est SSA de 1450 mm, et d'un kit clapet lame en haut.

4,5 m					1133*(3,3m)	1133*(3,3m)
3 m							1108	914
2 m					1707	1382	1069	877
1 m					1576	1260	1018	828	715	582
0 m			1323*	1323*	1515	1203	981	794
-1 m	2339*	2339*	2461*	2359	1508	1197	972	785
-2 m			1534*	1534*	1050*	1050*
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m

La machine est LSA de 1760 mm et d'un kit clapet.

4,8 m							905*(3,8m)	905*(3,8m)
4 m							1123	927
3 m							1117	922
2 m					1735	1407	1073	880	732	598
1 m					1539	1270	1015	825	709	576
0 m			1388*	1388*	1502	1190	969	781	689	556
-1 m	1899*	1899*	2523*	2300	1480	1170	951	764
-2 m			1972*	1972*	1253*	1191	743*	743*
-3 m			311*	311*
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	5 m	5 m

Les valeurs sont données selon la norme ISO 10567, pour une machine équipée de son godet standard et de sa lame bull, et des clapets de sécurité. Les capacités de levage n'excèdent pas 75 % de la charge statique de basculement et 87 % de la capacité hydraulique. Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique. Les unités de mesure sont le mètre (m) et le kilogramme (kg).
