TB 138 FR - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB 138 FR
Poids (canopy)	3800 kg
Poids (cabine)	3870 kg
Largeur	1740 mm
Longueur	2110 mm
Garde au sol	295 mm
Moteur	Yanmar 3TNV88, 29 ch / 21,3 kW à 2400 tr/min
Cylindrée	1642 cm³
Réservoir carburant	40 L
Réservoir hydraulique	41 L
Circuit hydraulique	68 L
Profondeur excavation max (SSA)	3110 mm
Profondeur excavation max (LSA)	3420 mm
Force de cavage (godet)	2650 kg
Force de cavage (balancier)	1800 kg
Vitesse de translation	2,4 / 4,7 km/h
Vitesse de rotation tourelle	9,8 tr/min
Certification	ROPS / TOPS / FOPS
Émission sonore	95 dB

FOIRE AUX QUESTIONS - TB 138 FR TAKEUCHI

Quel est le poids de la mini pelle TAKEUCHI TB 138 FR ?

Le poids varie selon la version : 3800 kg pour la version canopy et 3870 kg pour la version cabine.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 40 litres.

Quel type de moteur équipe cette machine ?

Le moteur est un Yanmar 3TNV88 de 1642 cm³ développant 29 ch (21,3 kW) à 2400 tr/min.

Quelles sont les dimensions de la machine ?

La largeur est de 1740 mm, la longueur de 2110 mm et la garde au sol de 295 mm.

Quelle est la profondeur d'excavation maximale ?

La profondeur maximale d'excavation est de 3110 mm avec balancier SSA et 3420 mm avec balancier LSA.

Comment entretenir le système hydraulique ?

Il est recommandé de vérifier régulièrement le niveau d'huile hydraulique (réservoir de 41 L) et de changer le filtre selon les préconisations du manuel.

Quelles sont les certifications de sécurité ?

La machine est certifiée ROPS, TOPS et FOPS, garantissant une protection en cas de retournement ou de chute d'objets.

Quelle est la vitesse de rotation de la tourelle ?

La vitesse de rotation de la tourelle est de 9,8 tr/min.

Quel est le débit du circuit auxiliaire ?

Le débit du circuit auxiliaire (simple et double effet) est de 59 l/min.

Comment régler le siège ?

Le siège est réglable, inclinable et anti-déchirure. Utilisez les leviers sous le siège pour ajuster la position et le dossier.

MODE D'EMPLOI TB 138 FR TAKEUCHI

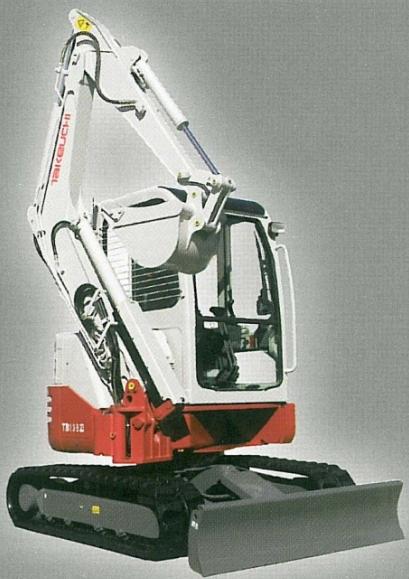

Poids:

Poids canopy	kg	3800
Poids cabine	kg	3870
Volume du godet standard	m3	0,105
Largeur godet standard	mm	570

Moteur :

Constructeur		Yanmar
Type		3TNV88
Cylindrée	cm3	1642
Puis. Nominale	(ch / Kw / tr/min)	29 / 21,3 / 2400
Couple maxi	Nm	107
Norme moteur		Stage III A / Interim Tier 4
Consommation (100% de charge)	L/h	6,3
Émission de CO2	g/kwh	256

Système hydraulique :

Pompe	2 à débit variable et 2 à engrenage
Pression de fonctionnement maxi P1	bars	206
P2	bars	206
P3	bars	196
P4	bars	3,4
Débit d'huile hydraulique P1	l/min	37,2
P2	l/min	37,2
P3	l/min	21,8
P4	l/min	10,3
Débit de circuit auxiliaire(simple et double effet)	l/min	59

Chàssis :

Voie		Fixe

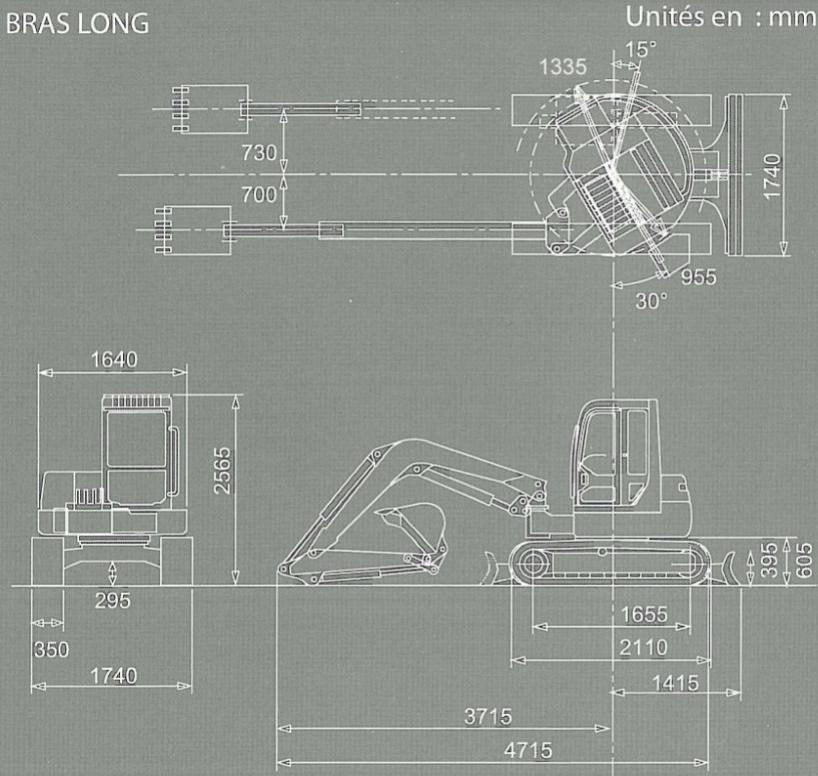

Largeur	mm	1740
Longueur	mm	2110
Largeur chenilles	mm	350
Galets (par côte)		4
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	295
Pression au sol canopy/cabine	g/cm2	300 / 305
Pente maxi admissible	% /°	58 et 30

Confort et sécurité :

Siège réglable	Réglable, inclinable, anti-dechirure
Émission sonore	db	95
Certification		ROPS / TOPS / FOPS
Contenances :
Réservoir carburant	litres	40
Réservoir hydraulique	litres	41
Circuit hydraulique	litres	68

Performances opérationnelles :

Déport angle croit/gauche	degrés°	TOTAL 15 / 30

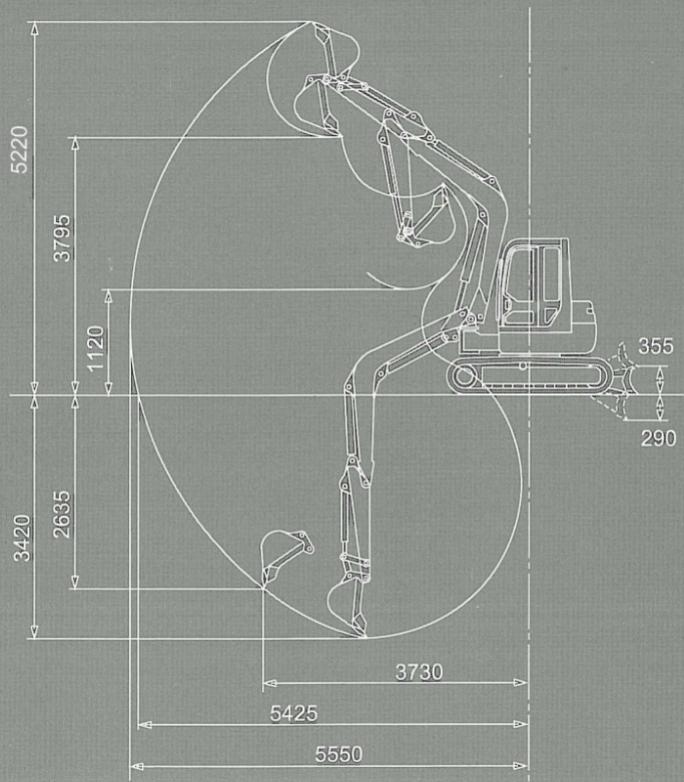

Profondeur maxi d'excavation	mm	SSA=3110 / LSA=3420
Hauteur maxi de déchargement canopy	mm	SSA=3595 / LSA=3795
Hauteur maxi de déchargement cabine	mm	LSA=3795
Hauteur maxi d'excavation canopy	mm	SSA=5020 / LSA=5220
Hauteur maxi d'excavation cabine	mm	LSA=5220
Force de cavage (godet)	kg	2650
Force de cavage (balancier)	kg	1800
Translation 2 vitesses	km/h	2,4 / 4,7
Vitesse de rotation tourelle	tr/mn	9,8

Avantages

Le brevet exclusif des machines FR :

Tous les avantages d'une machine conventionnelle, avec en plus :

STABILITE:

Centre de gravité rabaissé

Capacité de levage

PRODUCTIVE :

Souplesse et précision

Puisance

Rapidité

Compacité

Optimisation des angles de travail (gain de temps et déplacement)

FIABILITE:

Flexibles externes avec gaines anti-jet et désort à spirale pour ligne auxiliaire Flexibles internes antifriction

Contrepoids fonte enveloppant, permet de protégerr le capot moteur

Ergonomie/Confort

Visibilité permanente des équipements

Cabine spacieuse et basculante

Siège réglable multi-positions et suspendu

Vérin avec amortisseur de fin de course

Radio avec prise MP3 dans version cabine

ENTRETIEN/ACCESSIBILITY

Accessibilité du moteur

Coffres et capot avec serrures

Lot de bord et outillage

Tableau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine équipée d'un balancier standard type SSA de 1290 mm, et d'un kit clapet, lame en haut :

4,3 m					832*(2,6m)
4 m					924*	819
3 m					951	831
2 m					914	795	570	498
1 m					858	742	552	480	456
0 m			1223*	1223*	826	711	538	467
-1 m	1749*	1749*	1515*	1347	824	710
-1,5 m	2292*	2292*	1206*	1206*	761*	719
-2 m			759*	759*
-3 m
	1 m	1 m	2 m	2 m	3 m	3 m	4 m	4 m	4,5 m

La machine équipée d'un balancier standard type LSA de 1600 mm, et d'un kit clapet :

4,5 m					684*(2,8m)	684*(2,8m)
4 m					628*	628*
3 m					713	645
2,5 m					705	636	449	406
2 m					691	624	447	405
1 m					654	589	436	393	386	348
0 m			1259*	1259*	626	561	425	383
-1 m	1405*	1405*	1529	1321	617	553
-1,5 m	1827*	1827*	1463*	1335	622	558
-2 m	2332*	2332*	1793*	1581
-2,5 m			524*	524*
	1 m	1 m	2 m	2 m	3,5 m	3,5 m	4,5 m	4,5 m	4,8 m	4,8 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excèdent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs individuelles avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (Kg).
