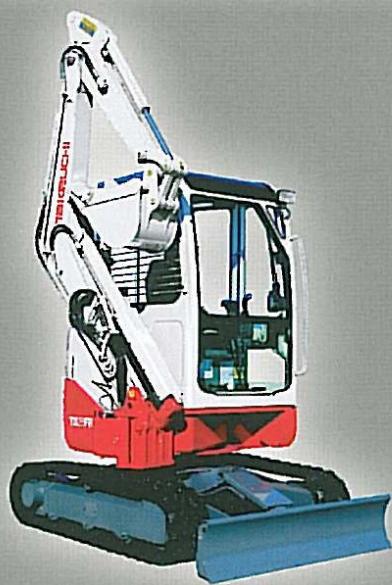

TB 128 FR - Mini pelle TAKEUCHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini pelle
Marque	TAKEUCHI
Modèle	TB 128 FR
Poids (canopy)	3315 kg
Poids (cabine)	3410 kg
Volume du godet standard	0,068 m³
Largeur du godet	460 mm
Moteur	Yanmar 3TNV82A, 1330 cm³, 23,8 ch (17,5 kW) à 2400 tr/min
Couple maxi	85,3 Nm
Norme moteur	Stage III A / Tier 3
Consommation (100% charge)	5,0 L/h
Émissions CO2	249 g/kWh
Pression hydraulique maxi	210 bars (P1, P2)
Débit d'huile hydraulique	30,2 L/min (P1, P2)
Largeur hors tout	1560 mm
Longueur	2000 mm
Garde au sol	300 mm
Capacité réservoir carburant	39 L
Capacité réservoir hydraulique	44 L
Profondeur maxi d'excavation	2575 mm
Hauteur maxi de déchargement	3380 mm
Force de cavage (godet)	2230 kg
Force de cavage (balancier)	1580 kg
Vitesse de translation	2,3 / 4,3 km/h
Vitesse de rotation tourelle	10,1 tr/min

FOIRE AUX QUESTIONS - TB 128 FR TAKEUCHI

Quel est le poids de la mini pelle TAKEUCHI TB 128 FR ?

Le poids de la version canopy est de 3315 kg, et celui de la version cabine est de 3410 kg.

Quel moteur équipe la TB 128 FR ?

Elle est équipée d'un moteur Yanmar 3TNV82A de 1330 cm³ développant 23,8 ch (17,5 kW) à 2400 tr/min.

Quelle est la capacité du godet standard ?

Le volume du godet standard est de 0,068 m³ avec une largeur de 460 mm.

Quelle est la profondeur maximale d'excavation ?

La profondeur maximale d'excavation est de 2575 mm.

Quels sont les avantages de la série FR ?

Les machines FR offrent un centre de gravité abaissé pour une meilleure stabilité, une capacité de levage accrue, une souplesse et précision améliorées, ainsi qu'une optimisation des angles de travail.

Quelle est la consommation de carburant à pleine charge ?

La consommation est de 5,0 L/h à 100% de charge.

Quelles sont les émissions de CO2 ?

Les émissions de CO2 sont de 249 g/kWh.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 39 litres.

Quels sont les dispositifs de sécurité inclus ?

La machine est certifiée TOPS/FOPS et dispose d'un siège réglable, d'un vérin avec amortisseur de fin de course, et d'une cabine spacieuse et basculante.

Quelle est la vitesse de rotation de la tourelle ?

La vitesse de rotation de la tourelle est de 10,1 tr/min.

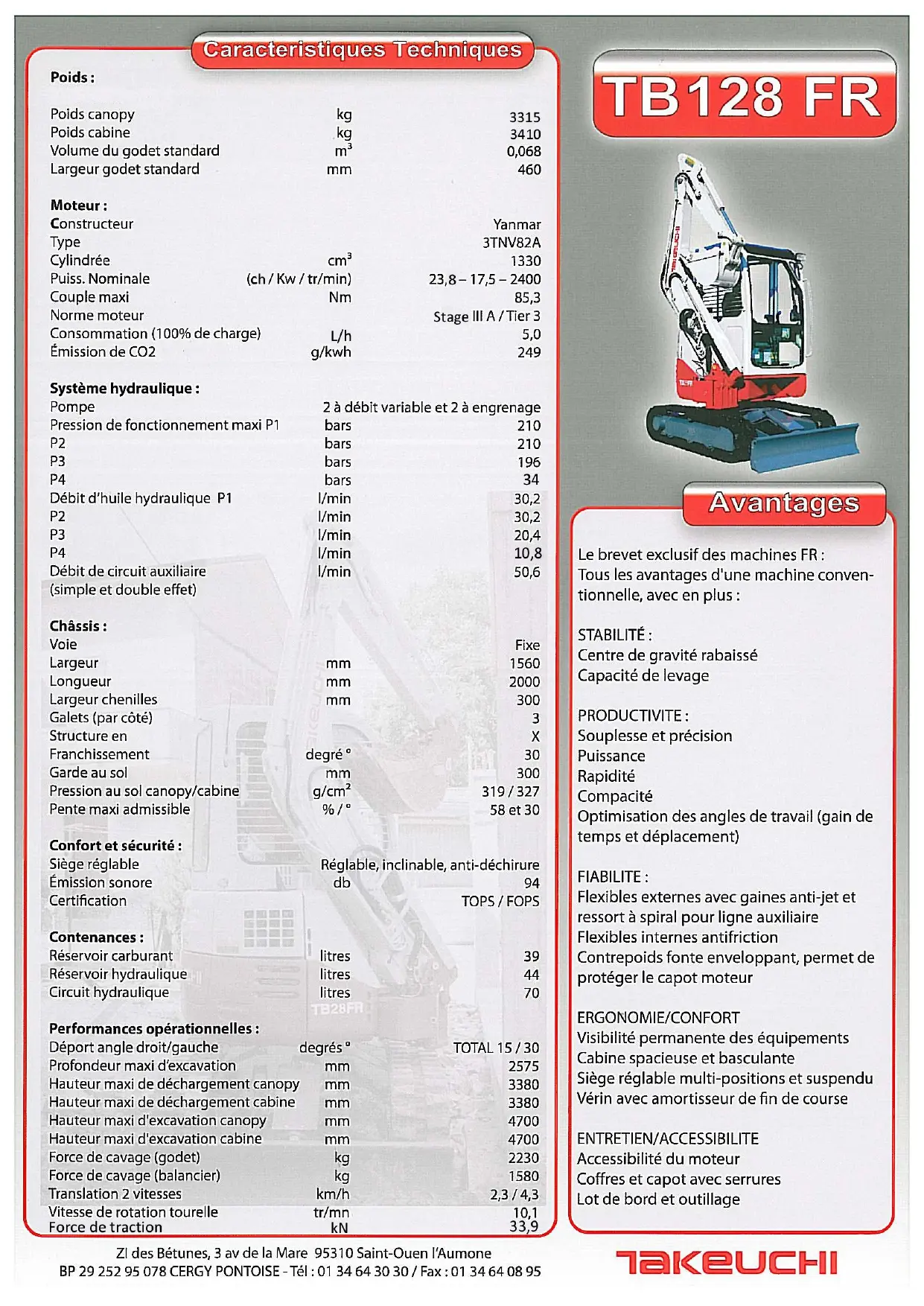

MODE D'EMPLOI TB 128 FR TAKEUCHI

Poids:

Poids canopy	kg	3315
Poids cabine	kg	3410
Volume du godet standard	m3	0,068
Largeur godet standard	mm	460

Moteur:

Constructeur		Yanmar
Type		3TNV82A
Cylindrée	cm3	1330
Puis. Nominale	(ch / Kw / tr/min)	23,8 - 17,5 - 2400
Couple maxi	Nm	85,3
Norme moteur		Stage III A / Tier 3
Consummation (100% de charge)	L/h	5,0
Émission de CO2	g/kwh	249

Système hydraulique :

Pompe	2 à débit variable et 2 à engrenage
Pression de fonctionnement maxi P1	bars	210
P2	bars	210
P3	bars	196
P4	bars	34
Débit d'huile hydraulique P1	l/min	30,2
P2	l/min	30,2
P3	l/min	20,4
P4	l/min	10,8
Débit de circuitauxiliaire	l/min	50,6
(simple et double effet)

Chassis:

Voie		Fixe
Largeur	mm	1560
Longueur	mm	2000
Largeur chenilles	mm	300
Galets (par côte)		3
Structure en		X
Franchissement	degré°	30
Garde au sol	mm	300
Pression au sol canopy/cabine	g/cm2	319 / 327
Pente maxi admissible	% /°	58 et 30

Confort et sécurité :

Siège réglable	Réglable, inclinable, anti-dechirure
Émission sonore	db	94
Certification		TOPS / FOPS

Contenances:

Réservoir carburant	litres	39
Réservoir hydraulique	litres	44
Circuit hydraulique	litres	70

Performances opérationnelles :

Déport angle croit/gauche	degrés°	TOTAL 15 / 30
Profondeur maxi d'excavation	mm	2575
Hauteur maxi de déchargement canopy	mm	3380
Hauteur maxi de déchargement cabine	mm	3380
Hauteur maxi d'excavation canopy	mm	4700
Hauteur maxi d'excavation cabine	mm	4700
Force de cavage (godet)	kg	2230
Force de cavage (balancier)	kg	1580
Translation 2 vitesses	km/h	2,3 / 4,3
Vitesse de rotation tourelle	tr/mn	10,1
Force de traction	kN	33,9

Avantages

Le brevet exclusif des machines FR : Tous les avantages d'une machine conventionnelle, avec en plus :

Stabilite:

Centre de gravité rabaisse

Capacité de levage

Souplesse et précision

Puissance

Rapidité

Compacité

Optimisation des angles de travail (gain de temps et déplacement)

Fiabilite:

Flexibles externes avec gains anti-jet et ressort à spiral pour ligne auxiliaire Flexibles internes antifriction Contrepoids en fonte enveloppant, permettant de protéger le capot moteur

Ergonomie/confort

Visibilité permanente des équipements Cabine spacieuse et basculante Siège réglable multi-positions et susper Vérin avec amortisseur de fin de course

Entretien/accessibilite

Accessibilité du moteur

Coffres et capot avec serrures

Lot de bord et outillage

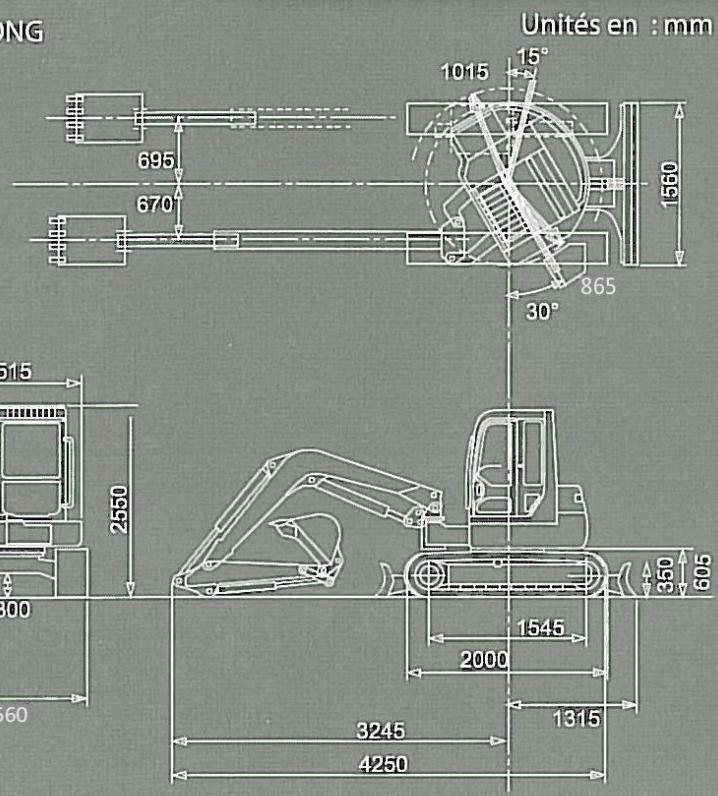

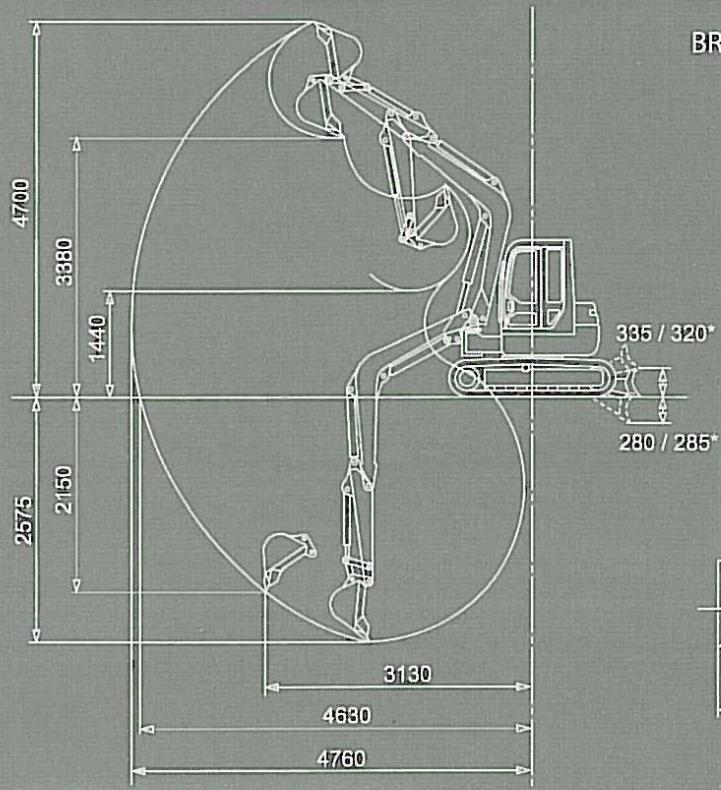

Dimensions

BRAS LONG

Tableau de CHARGE

: Machine orientée sur le côté.

Machine orientée vers l'avant.

La machine équipée d'un balancier standard type SSA de 1090 mm, et d'un kit clapet, lame en haut :

3,0 m					628	507
2,5 m			853*	683	624	504
2,0 m			829*	661	613	492
1,5 m			796*	630	596	477	369	294
1,0 m			764*	601	579	460	365	290	327*	277
0,5 m			744*	582	565	447	361	286
0 m			734*	573	556	439
-0,5 m	1233*	1233*	733*	571	553	436
-1 m	1041*	1041*	674*	576	516*	439
-1,5 m	975*	975*	448*	448*
-2 m
	1,5 m	1,5 m	2,5 m	2,5 m	3 m	3 m	4 m	4 m	4,1 m	4,1 m

Les valeurs selon ISO 10567, machine équipée de son godet standard et sa lame bull, et clapets de sécurité

Les capacités de levage n'excédent pas 75% de la charge statique de basculement et 87% de la capacité hydraulique,

Les valeurs indiquées avec une astérisque (*) sont limitées par la puissance hydraulique.

Les unités de mesure sont le Mètre (m) et le Kilogramme (Kg).
