Type de capteur	Codeur linéaire optique
Tension d'alimentation	24 V c.c.
Résolution	1 mm
Longueur d'échelle disponible	280 mm, 475 mm
Précision de détection	±3 mm
Adapté pour	Positionnement sur convoyeurs
Extension possible	Oui, avec plusieurs connexions d'échelle
Type d'échelle	Échelle facile (codeur linéaire)
Robustesse	Robuste aux variations d'échelle
Résolution d'échelle	1 mm
Utilisation recommandée	Convoyage industriel
Marquage CE	Oui
Poids	Non précisé
Dimensions	Non précisées
Température de fonctionnement	Non précisée

FOIRE AUX QUESTIONS - E6L OMRON

Quel type de capteur est l'OMRON E6L ?

L'OMRON E6L est un capteur de déplacement et de position basé sur l'effet Hall.

Comment alimenter l'OMRON E6L ?

L'OMRON E6L nécessite une alimentation de 5V CC pour fonctionner correctement.

Quels sont les principaux avantages de l'OMRON E6L ?

L'OMRON E6L offre une haute précision, une bonne résistance aux vibrations et une longue durée de vie.

Que faire si l'OMRON E6L ne détecte pas correctement la position ?

Vérifiez l'alignement du capteur avec l'aimant et assurez-vous que l'alimentation est correcte.

Quelle est la plage de température de fonctionnement de l'OMRON E6L ?

L'OMRON E6L fonctionne normalement dans une plage de température de -25°C à 70°C.

Comment procéder à l'installation de l'OMRON E6L ?

Suivez les instructions du manuel d'utilisation pour installer le capteur en vous assurant qu'il est correctement fixé et aligné.

Que faire si l'OMRON E6L émet des signaux erronés ?

Vérifiez les connexions électriques et assurez-vous qu'il n'y a pas de perturbations électromagnétiques dans l'environnement.

Peut-on utiliser l'OMRON E6L en extérieur ?

Oui, mais il est recommandé de protéger le capteur des intempéries et des contaminants.

Quel type de maintenance nécessite l'OMRON E6L ?

Le capteur nécessite peu de maintenance, mais il est conseillé de vérifier régulièrement les connexions et l'état physique du capteur.

Où trouver des pièces de rechange pour l'OMRON E6L ?

Les pièces de rechange peuvent être commandées auprès des distributeurs autorisés ou directement sur le site d'OMRON.

MODE D'EMPLOI E6L OMRON

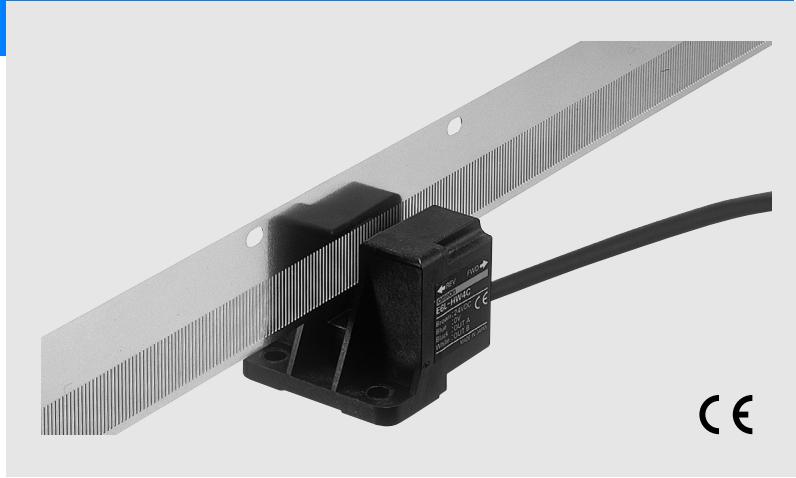

Echelle facile (codeur linéaire)

E6L

Idéal pour le convoyage.

• Robuste pour les variations d'échelle en raison de son système optique original (échelle de détection : 6 mm ( ± 3 mm)).
• Système optique original économique.
• Adapté au positionnement pour les convoyeurs, résolution de 1 mm.
• Deux types de longueurs d'échelle de détection (280 et 475 mm) sont disponibles. Choisir l'échelle en fonction des besoins.
• L'extension de la portée de détection est possible avec plusieurs connexions d'échelle.

Informations pour la commande

Codeur linéaire

Tension d'alimentation	Résolution	Référence
24 Vc.c.	1 mm	E6L-HW4C

Echelle de détection

Longueur globale	Emballage	Référence
280 mm	1	E6L-S1M-1280
	10	E6L-S1M-10280
475 mm	1	E6L-S1M-1475
	10	E6L-S1M-10475

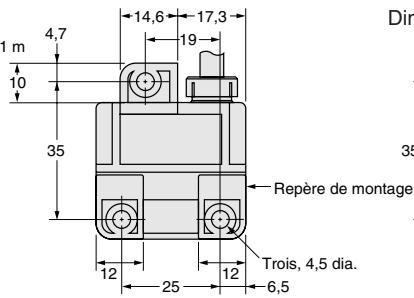

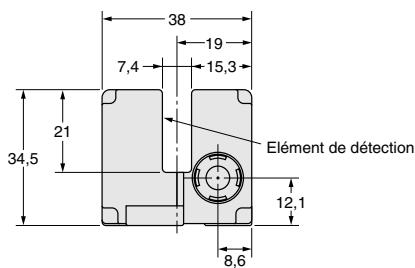

Codeur linéaire

E6L-HW4C

44,7 34,7 10 6,5 Face de montage

Câble blindé de 6 de dia.
4 conducteurs, coupe transversale : 1,26 mm²;
diamètre de l'isolant : 1,04 mm Longueur standard :

38 19 7,4 15,3 21 34,5 Elément de détection 12,1 8,6

1 m 4,7 10 35 12 25 12 14,6 17,3 19 35 Depressure de montage Trois, 4,5 dia. 6,5

Dimensions de montage

19 ±0,2 35 ±0,2 Ge Trois, M4 25 ±0,2

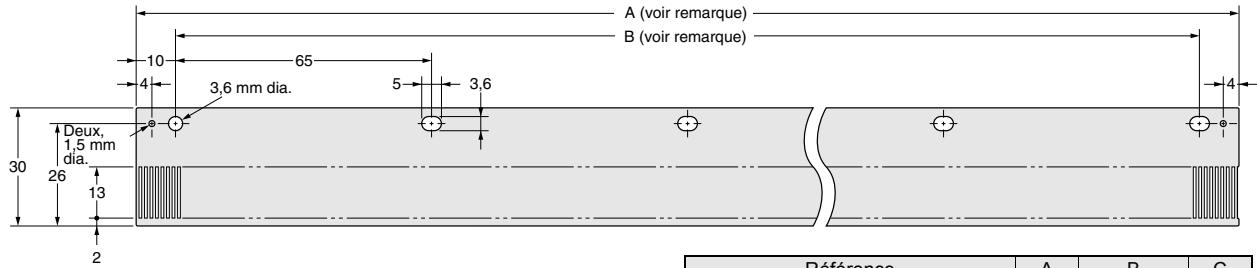

Echelle de détection

E6L-S1M-1280

E6L-S1M-10280

E6L-S1M-1475

E6L-S1M-10475

Dimensions de montage

65 ±0,2 65 ±0,2 65 ±0,2 C-M3 (voir remarque)

A (voir remarque) B (voir remarque) 10 65 4 3,6 mm dia. 5 3,6 4 Deux, 1,5 mm dia. 30 26 13 2 Référence A B C

Matériau : acier inoxydable (SUS304)
Epaisseur : 0,3 mm

Référence	A	B	C
E6L-S1M-1 280/E6L-S1M-10 280	280	4 × 65 = 260	5
E6L-S1M-1 475/E6L-S1M-10 475	475	7 × 65 = 455	8

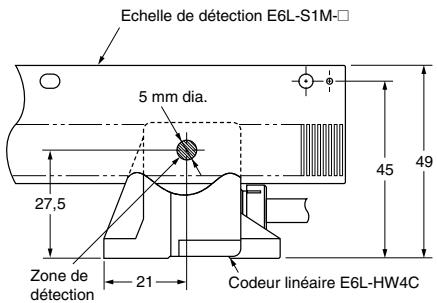

Dimensions d'installation

E6L-HW4C + E6L-S1M-□

Echelle de détection E6L-S1M-□ 5 mm dia. 27,5 Zone de détection 21 Codeur linéaire E6L-HW4C 45 49

← REV FWD → Sens du mouvement du E6L-HW4C

19 Elément de détection

Remarque : Si un côté du E6L-HW4C et le côté E6L-S1M ne sont pas utilisés à l'état mobile, « FWD » et « REV » du E6L-HW4C indiquent la direction dans laquelle le E6L-HW4C effectue un mouvement relatif au E6L-S1M. (en fonction de l'échelle)

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par

Cat. No. F02E-FR-01
