Type de produit	Capteur de position rotatif absolu
Marque	OMRON
Modèle	E6F-A
Tension d'alimentation	12 à 24 VCC
Type de sortie	Collecteur ouvert NPN ou PNP
Code de sortie	BCD ou Gray
Résolution maximale	1024 impulsions par tour
Fréquence de réponse	20 kHz (code Gray)
Indice de protection	IP64F (étanche aux projections)
Résistance aux chocs	Renforcée par disque métallique (breveté)
Force radiale admissible	120 N
Force axiale admissible	50 N
Méthode de connexion	Précâblé ou connecteur
Accessoires inclus	Support de montage (lot de 3), coupleur (E69-C10B) pour modèles précâblés
Accessoires optionnels	Câble de rallonge (E69-DF5) jusqu'à 98 m, coupleurs de différents diamètres
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Respecter les tensions d'alimentation. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Accessoires disponibles séparément (coupleurs, supports, câbles). L'appareil n'est pas réparable par l'utilisateur.
Informations générales	Construction robuste pour applications de détection de position de haute précision sur machines automatiques.

FOIRE AUX QUESTIONS - E6F-A OMRON

Quelle est la tension d'alimentation du capteur E6F-A ?

Le capteur fonctionne sous une tension de 12 à 24 VCC.

Quels sont les types de sortie disponibles ?

Il existe deux types de sortie : collecteur ouvert NPN et collecteur ouvert PNP.

Quelle est la résolution maximale du codeur ?

La résolution maximale est de 1024 impulsions par tour.

Comment choisir entre le code BCD et le code Gray ?

Le code BCD est adapté aux applications numériques simples, tandis que le code Gray minimise les erreurs de transition et est préféré pour les hautes vitesses.

Le capteur est-il résistant aux environnements humides ?

Oui, il possède un indice de protection IP64F, ce qui le rend étanche aux projections d'eau.

Quelle est la fréquence de réponse maximale ?

En code Gray, la fréquence de réponse maximale est de 20 kHz.

Comment installer le capteur ?

Fixez le capteur à l'aide du support de montage fourni et accouplez-le à l'arbre moteur via le coupleur. Respectez les forces radiales et axiales maximales.

Quels accessoires sont inclus avec le capteur ?

Les modèles précâblés incluent un coupleur E69-C10B et un lot de 3 supports de montage E69-2.

Puis-je rallonger le câble du capteur ?

Oui, des câbles de rallonge E69-DF5 sont disponibles en longueurs de 5 m, 10 m, 15 m, 20 m et 98 m.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez le support OMRON. L'appareil n'est pas réparable par l'utilisateur.

MODE D'EMPLOI E6F-A OMRON

Absolute Rotary Encoder

E6F-A

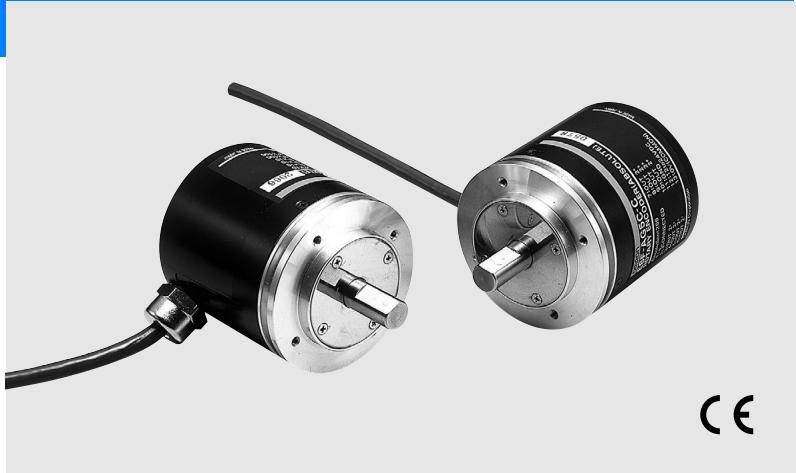

Rugged construction providing high-precision timing detection for automatic machines operation

• Stronger shaft and higher durability (120 N in radial direction and 50 N in thrust direction) than previous E6F Encoders.
• Drip-proof construction meets IP64F standards
• High resolution models (1024 pulses max. per revolution)
• Faster response for high-speed control applications (grey code: 20 kHz).
• Shock resistance strengthened by metal disk. (Patent)

Ordering Information

Sensors

Supply voltage	Output form	Output code	Resolution (pulses/revolution)	Connection method	Model
12 to 24 VDC	NPN open collector	BCD	360	Pre-wired	E6F-AB5C
				Connector type	E6F-AB5C-C
	PNP open collector			Pre-wired	E6F-AB5B
		Gray code	256, 360, 720, 1,024	Pre-wired	E6F-AG5B

Note: 1 . For order placement add the resolution (pulses per revolution) between the part number. For example, E6F-AG5B 256 P/R.
2. E6F-AB5C-C applied for rotary positioner connection.

Accessories (Order Separately)

Item	Model	Remarks
Coupling	E69-C10B	Supplied with pre-wired models
	E69-C610B	Different end diameter
	E69-C10M	Metal construction
Mounting Bracket	E69-2	Supplied with the product (set of 3)
Extension Cable	E69-DF5	Standard stock models: 5 m, 10 m. In addition to this 15 m, 20 m and 98 m are available.

Sensors

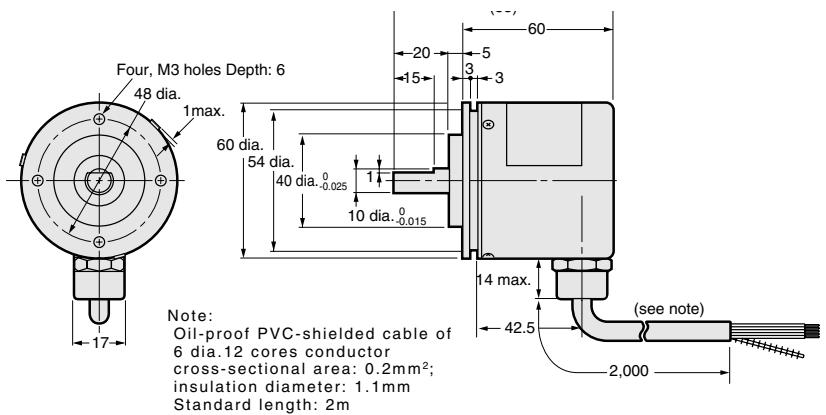

E6F-AB5C

E6F-AG5B

E6F-AB5B

E69-C10B is attached.

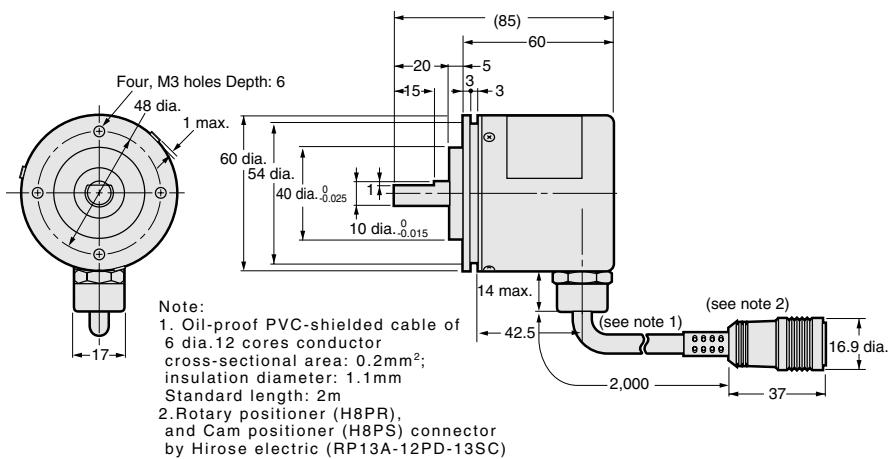

E6F-AB5C-C

E69-C10B is sold separately.

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.

Cat. No. E283-E2-02-X

In the interest of product improvement, specifications are subject to change without notice.
