E6H-C - Capteur de position OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de position rotatif (encodeur)
Marque	OMRON
Modèle	E6H-C
Catégorie	Capteur de position
Type d'arbre	Arbre creux (sans couplage)
Diamètre du boîtier	40 mm
Résolution maximale	3600 impulsions/tour
Fréquence de réponse	100 kHz
Tension d'alimentation	5 à 24 Vc.c. (modèle collecteur ouvert) / 5 à 12 Vc.c. (modèles tension et driver de ligne)
Types de sortie	Collecteur ouvert, tension, driver de ligne
Plage de température de fonctionnement	-10 °C à +70 °C
Distance de transmission (driver de ligne)	100 m max.
Résistance aux chocs	Renforcée (disque métallique, jusqu'à 200 impulsions/tour)
Dimensions (approximatives)	Diamètre 40 mm, longueur 50 mm (estimation)
Poids (approximatif)	Environ 100 g (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants.
Sécurité	Respecter la tension d'alimentation. Ne pas démonter. Éviter les chocs mécaniques.
Pièces détachées et réparabilité	Pièces détachées non spécifiées. Contacter le support OMRON pour réparation.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit. Modèle polyvalent et compact.

FOIRE AUX QUESTIONS - E6H-C OMRON

Comment choisir la résolution adaptée à mon application ?

La résolution (impulsions par tour) dépend de la précision requise. Pour un positionnement fin, optez pour 3600 P/R ; pour des applications moins exigeantes, des résolutions plus faibles suffisent. Consultez le tableau des références dans la notice.

Quelle est la différence entre les sorties collecteur ouvert, tension et driver de ligne ?

La sortie collecteur ouvert est compatible avec des tensions de 5 à 24 Vc.c. et convient pour des distances courtes. La sortie tension nécessite 5 à 12 Vc.c. et offre une meilleure immunité au bruit. La sortie driver de ligne permet une transmission jusqu'à 100 mètres.

Comment connecter le capteur E6H-C à un automate ?

Branchez l'alimentation selon la plage de tension de votre modèle. Connectez les sorties (A, B, Z) aux entrées de l'automate. Pour les modèles driver de ligne, utilisez une paire torsadée blindée.

Quelle est la signification de la référence E6H-CWZ6C 1000P/R ?

E6H-C est le modèle de base, WZ6C indique la sortie collecteur ouvert, et 1000P/R signifie 1000 impulsions par tour (résolution). Ajoutez la résolution souhaitée à la fin de la référence.

Le capteur supporte-t-il les environnements humides ?

Le E6H-C est conçu pour une plage de température de -10 à +70 °C, mais l'humidité n'est pas spécifiée. Évitez une exposition prolongée à l'humidité ou à la condensation.

Peut-on utiliser une alimentation 24 Vc.c. sur un modèle 5-12 Vc.c. ?

Non, cela endommagerait le capteur. Respectez strictement la tension d'alimentation indiquée pour votre modèle : 5-24 Vc.c. pour les sorties collecteur ouvert, et 5-12 Vc.c. pour les autres.

Comment tester le bon fonctionnement du capteur ?

Mettez sous tension et faites tourner l'arbre. Vérifiez les impulsions sur un oscilloscope ou un compteur. Les sorties doivent produire des signaux carrés propres. Consultez la notice pour les formes d'onde attendues.

Que faire si le capteur ne délivre aucun signal ?

Vérifiez l'alimentation, le câblage et la connexion de l'arbre. Assurez-vous que la résolution est correctement configurée. Si le problème persiste, contactez le support technique OMRON.

Le capteur est-il compatible avec des systèmes de commande de moteur ?

Oui, le E6H-C est largement utilisé dans les servomoteurs et les systèmes d'asservissement pour le retour de position. Sa fréquence de réponse de 100 kHz convient à de nombreuses applications.

Où trouver la notice complète du E6H-C ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com ou sur le site d'OMRON. Elle contient les dimensions détaillées, les schémas de câblage et les spécifications complètes.

MODE D'EMPLOI E6H-C OMRON

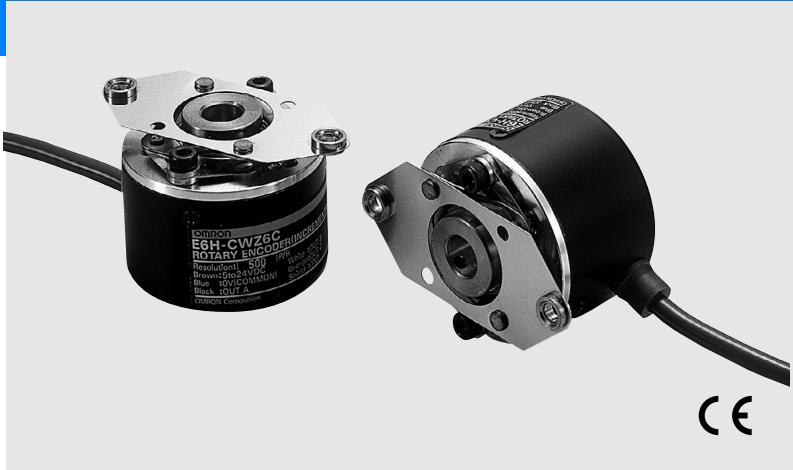

Arbre creux sans couplage modèle polyvalent, compact, à haute résolution

Large plage de tension de fonctionnement de 5 à 24 Vc. c. (modèle collecteur ouvert). - Résolution pouvant atteindre 3600 impulsions/tour dans un boîtier résistant de 40 mm de diamètre. - Fréquence de réponse rapide: 100 kHz. Large plage de température de fonctionnement: -10 à +70 °C. - Sortie Driver de ligne disponible (100 m max.). - Résistance aux chocs renforcée par un disque métallique. (200 impulsions/tour max.) (Breveté)

Informations pour la commande

Tension d'alimentation	Type de sortie	Résolution (impulsions/tour)	Référence
5 à 24 Vc.c.	Sortie collecteur ouvert	300, 360, 500, 600, 720, 800, 1 000, 1 024	E6H-CWZ6C
		1 200, 1 500, 1 800, 2 000, 2 048
		2 500, 3 600
5 à 12 Vc.c.	Sortie tension	300, 360, 500, 600, 720, 800, 1 000, 1 024	E6H-CWZ3E
		1 200, 1 500, 1 800, 2 000, 2 048
		2 500, 3 600
5 à 12 Vc.c.	Sortie Driver de ligne	300, 360, 500, 600, 720, 800, 1 000, 1 024	E6H-CWZ3X
		1 200, 1 500, 1 800, 2 000, 2 048
		2 500, 3 600

Remarque : Pour passer une commande, ajouter la résolution (impulsions/tour, P/R) à la référence. Par exemple, E6H-CWZ6C 1000P / R.

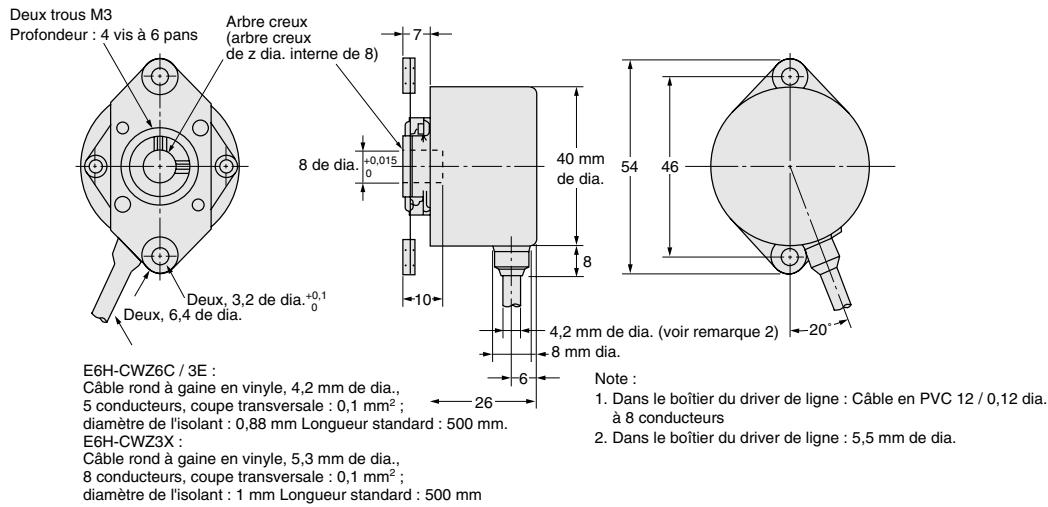

E6H-C

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. Q084-FR2-03-X
