Type de produit	Capteur de position rotatif absolu (Absolute Rotary Encoder)
Marque	OMRON
Modèle	E6C3-A
Alimentation	12 à 24 VDC (modèles principaux), 5 VDC ou 12 VDC (certains modèles)
Type de sortie	NPN open collector, PNP open collector, NPN voltage output
Code de sortie	Gray, Binaire, BCD
Résolution	256, 360, 720, 1024 p/r (Gray) ; 32, 40 p/r (Binaire) ; 6, 8, 12 p/r (BCD)
Indice de protection	IP65f (étanche aux projections d'eau et à l'huile)
Diamètre d'arbre	8 mm en acier inoxydable
Charge radiale max.	80 N
Charge axiale max.	50 N
Résistance aux chocs	Plaque à fente métallique pour haute résistance
Conformité	Directives CE (EMC) et normes EN/IEC
Mode de connexion	Type connecteur ou pré-câblé (longueur standard 1 m, option 2 m)
Type de câble	6 mm, PVC anti-huile, blindé, 12 conducteurs (section 0,2 mm²)
Accessoires disponibles	Coupleur (E69-C08B, E69-C68B), bride (E69-FCA03, E69-FCA04), support de montage servo (E69-2), câble d'extension (E69-DF5, -DF10, -DF20)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants agressifs.
Sécurité	Respecter les consignes de montage et ne pas dépasser les charges mécaniques.
Pièces détachées et réparabilité	Coupleur, bride et câbles d'extension disponibles séparément. L'appareil n'est pas conçu pour être réparé sur site.

FOIRE AUX QUESTIONS - E6C3-A OMRON

Quelle est la tension d'alimentation de l'E6C3-A ?

La plupart des modèles fonctionnent sous 12 à 24 VDC. Certains modèles spéciaux utilisent 5 VDC ou 12 VDC.

Quels types de code de sortie sont disponibles ?

Le capteur propose trois codes : Gray, binaire et BCD. Le code Gray est le plus courant.

Comment choisir la résolution appropriée ?

La résolution dépend de l'application. Par exemple, pour une connexion au H8PS, utilisez 256 p/r. Les résolutions disponibles vont de 6 à 1024 p/r selon le code.

Quel est l'indice de protection de l'E6C3-A ?

L'indice de protection est IP65f, ce qui assure une étanchéité aux projections d'eau et à l'huile, grâce à un joint d'étanchéité sur le roulement.

Quelles sont les charges mécaniques maximales sur l'arbre ?

L'arbre de 8 mm en acier inoxydable supporte une charge radiale de 80 N et une charge axiale de 50 N.

Comment connecter plusieurs E6C3-A ou les utiliser avec un automate ?

Le capteur peut être connecté à un automate programmable ou à un positionneur à came. La sortie est en code Gray, binaire ou BCD selon le modèle.

Quels accessoires sont disponibles pour ce capteur ?

Les accessoires incluent des coupleurs (E69-C08B, E69-C68B), des brides (E69-FCA03, E69-FCA04), un support de montage servo (E69-2) et des câbles d'extension (5, 10, 30 m).

Quelle est la longueur de câble standard ?

La longueur standard du câble est de 1 mètre. Des versions avec câble de 2 mètres sont disponibles sur commande.

Le capteur est-il adapté à une utilisation en milieu industriel sévère ?

Oui, grâce à son indice IP65f et à sa construction robuste (arbre en acier inoxydable, plaque métallique anti-choc), il convient aux environnements avec projections d'eau et d'huile.

Comment commander le modèle avec une résolution spécifique ?

Ajoutez la résolution et la longueur de câble à la fin du numéro de modèle. Exemple : E6C3-AG5C 360P/R 1M pour une résolution de 360 p/r et un câble de 1 m.

MODE D'EMPLOI E6C3-A OMRON

Absolute Rotary Encoder

E6C3-A

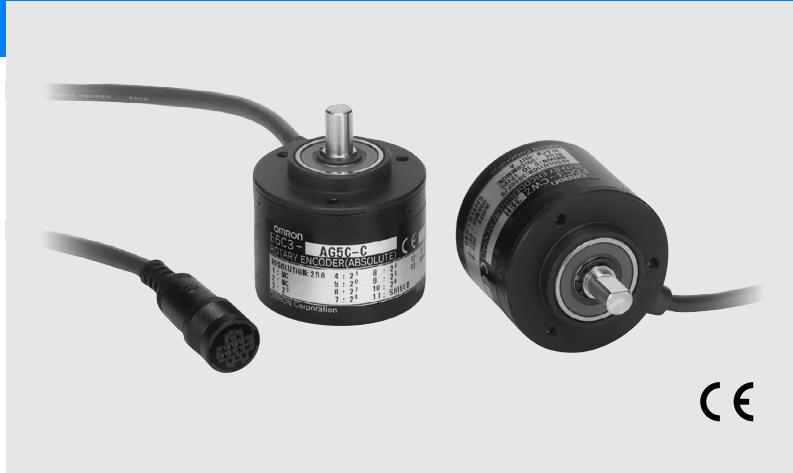

An Encoder That Offers Durability and Convenience

• IP65f drip-proof, oil-proof construction achieved with seal bearing.
• 8-mm-dia stainless steel shaft withstands a shaft loading of 80N and 50N respectively in the radial and thrust directions.
• Absolute Rotary Encoders have a metal slit plate to ensure high resistance to shock.
• Combining Absolute Rotary Encoders with a Programmable Controller or Cam Positioner allows ideal angle control.
• Bears CE markings (EMC Directives) and conforms to EN/IEC standards, making it suitable for the European market.

Ordering Information

Sensors

Supply voltage	Output form	Output code	Resolution (pulse/rotation)	Connection method	Model
12 to 24VDC	NPN open collector output	Gray code	256	Connector type	E6C3-AG5C-C
			256, 360, 720, 1,024	Pre-wired type	E6C3-AG5C
		Binary	32, 40		E6C3-AN5C
		BCD	6, 8, 12		E6C3-AB5C
	PNP open collector output	Gray code	256, 360, 720, 1,024		E6C3-AG5B
		Binary	32, 40		E6C3-AN5B
		BCD	6, 8, 12		E6C3-AB5B
5 VDC	NPN voltage output	Binary	256		E6C3-AN1E
12 VDC					E6C3-AN2E

Note: 1 . When ordering, specify the resolution in addition to the model numbers. (Example: E6C3-AG5C 360P/R 1M)
2. Models with 2-m cables are also available as standard products. Specify the cable length at the end of the model number. (Example: E6C3-AG5C 360P/R 2M)
3. When connecting to the H8PS, be sure to use the E6C3-AG5C-C 256P/R.

Accessories (Order Separately)

Item	Model	Remarks
Coupling	E69-C08B	---
	E69-C68B	Diameters of ends: 6 to 8 dia.
Flange	E69-FCA03	---
	E69-FCA04	E69-2 Servo Mounting Bracket provided.
Servo Mounting Bracket	E69-2	Provided with the E69-FCA04 Flange.
Extension Cable	E69-DF5	5 m	Applicable for the E6C3-AG5C-C. 15- and 98-m-long Extension Cables are also available.
	E69-DF10	10 m
	E69-DF20	30 m

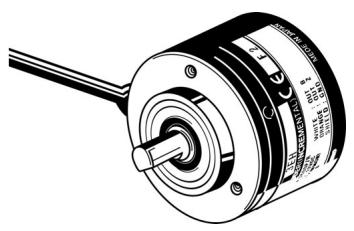

Sensors

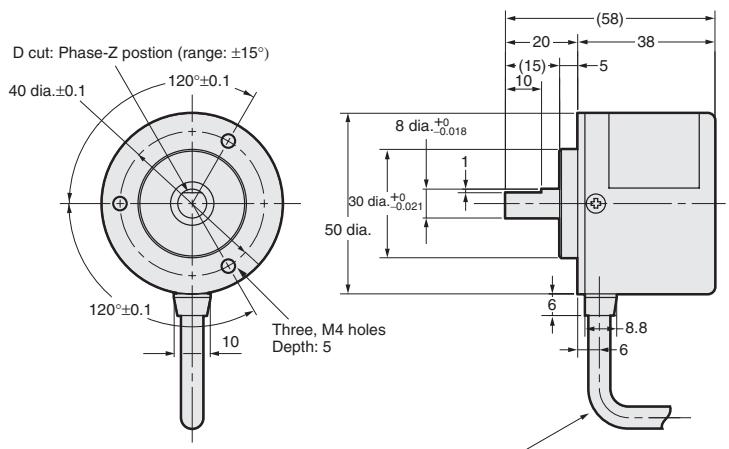

E6C3-A□5□
E6C3-AN□E

6 dia. oil-proof PVC, shielded 12-conductor cable
(conductor cross-section: 0.2mm^2 ;insulation diameter: 1.1mm
Standard length: 1 m

Note: E69-C08B is sold separately.

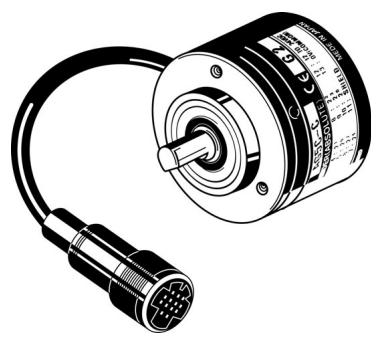

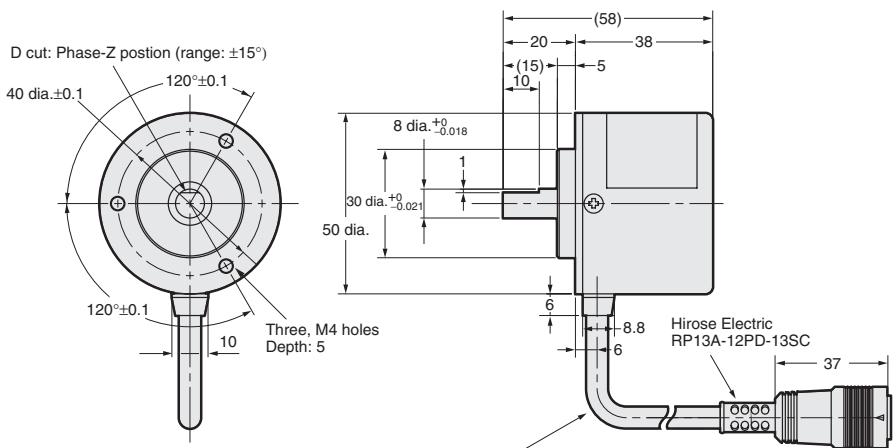

E6C3-AG5C-C

Note: E69-C08B is sold separately.

6-dia. oil-proof PVC, shielded 12-conductor cable
(conductor cross-section: 0.2mm^2 ;insulation diameter: 1.1mm
Standard length: 1 m

ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.

To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.

Cat. No. F058-E2-01-X

In the interest of product improvement, specifications are subject to change without notice.
