Type de produit	Capteur de position rotatif (codeur incrémental)
Marque	OMRON
Modèle	E6C3-C
Résolution maximale	3600 impulsions/tour (modèle résistant)
Tension d'alimentation	5 à 24 Vcc selon version
Type de sortie	NPN collecteur ouvert, PNP collecteur ouvert, tension NPN, driver de ligne, sortie complémentaire
Indice de protection	IP64F (étanche aux gouttes et à l'huile)
Diamètre d'arbre	8 mm (modèle résistant)
Charge radiale maximale	80 N
Charge axiale maximale	50 N
Résistance aux chocs	Disque métallique renforcé
Protection contre les courts-circuits	Oui
Câble	Blindé PVC étanche à l'huile, diamètre 5 mm, 5 conducteurs (8 pour driver de ligne)
Accessoires fournis	Aucun (à commander séparément)
Accessoires disponibles	Coupleurs E69-C06B/E69-C68B, brides E69-FCA, étrier de fixation E69-2
Utilisation recommandée	Automatisme industriel, mesures de position et de vitesse
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Respecter la tension d'alimentation ; ne pas démonter ; éviter l'humidité excessive
Pièces détachées et réparabilité	Accessoires de montage disponibles ; appareil non réparable par l'utilisateur
Température de fonctionnement	-10 à 70 °C (estimation)
Poids approximatif	200 g
Certification	CE (probable)

FOIRE AUX QUESTIONS - E6C3-C OMRON

Quelle est la résolution maximale du codeur E6C3-C ?

La résolution maximale est de 3600 impulsions par tour pour les modèles résistants (E6C3-CWZ5GH et E6C3-CWZ3EH).

Comment choisir la bonne référence pour mon application ?

Il faut sélectionner la tension d'alimentation (5-24 Vcc), le type de sortie (NPN, PNP, etc.) et la résolution (impulsions/tour) souhaitée. Ajoutez la résolution à la fin de la référence, par exemple E6C2-CWZ6C 100P/R.

Quels accessoires sont disponibles pour le montage ?

Les accessoires comprennent des coupleurs (E69-C06B, E69-C68B), des brides (E69-FCA) et un étrier de fixation (E69-2). Ils sont à commander séparément.

Comment nettoyer le capteur de position ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ou produits chimiques agressifs qui pourraient endommager le boîtier.

Quelle tension d'alimentation utiliser ?

La tension dépend du modèle : de 5 à 24 Vcc pour les versions NPN/PNP, et 5 Vcc pour le driver de ligne. Référez-vous à la plaque signalétique ou à la notice.

Le codeur E6C3-C est-il étanche ?

Oui, il est conforme à la norme IP64F, offrant une protection contre les gouttes d'eau et l'huile.

Comment monter le codeur sur un arbre ?

Utilisez le coupleur approprié (E69-C68B pour arbre de 8 mm) et la bride de fixation. Serrez l'étrier pour maintenir le codeur en place.

Quelle est la différence entre les séries E6C2 et E6C3 ?

La série E6C3 est un modèle robuste avec un arbre de 8 mm de diamètre et une résolution plus élevée (jusqu'à 3600 p/r), tandis que la série E6C2 est standard avec un arbre plus petit.

Que faire si le codeur ne fonctionne pas ?

Vérifiez la tension d'alimentation, les connexions et la charge mécanique. Si le problème persiste, contactez le service technique OMRON.

Où télécharger la notice complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notice-facile.com en cliquant sur le bouton 'Télécharger' en haut de la page.

MODE D'EMPLOI E6C3-C OMRON

Robuste et simple

• Construction étanche aux gouttes et à l'huile, en conformité avec les normes IP64F.
• Arbre résistant à de fortes charges (80 N dans la direction radiale, 50 N dans la direction axiale).
• Protection contre les courts-circuits de sortie.
• Encombrement réduit et installation simplifiée grâce à la sortie câble à.
• Résistance aux chocs renforcée par un disque métallique. E6C2-C : 600 impulsions / tour maxi.

Informations pour la commande

Codeurs

	Tension d'alienation	Type de sortie	Résolution (impulsions / tour)	Référence
Modèle standard	5 à 24 Vc.c.	Sortie NPN collecteur ouvert	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ6C
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
	12 à 24 Vc.c.	Sortie PNP collecteur ouvert	100, 200, 360, 500, 600	E6C2-CWZ5B
			1 000, 2 000
	5 à 12 Vc.c.	Sortie tension NPN	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ3E
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
	5 Vc.c.	Sortie Driver de ligne	10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600	E6C2-CWZ1X
			720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000
Modèle résistant Arbre8 mm de dia.	12 à 24 Vc.c.	Sortie complémentaire	100, 200	E6C3-CWZ5GH
			300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000, 2 048, 2 500, 3 600
	5 à 12 Vc.c.	Sortie tension NPN	100, 200	E6C3-CWZ3EH
			300, 360, 500, 600, 720, 800, 1 000, 1 024, 1 200, 1 500, 1 800, 2 000, 2 048, 2 500, 3 600

Remarque : Pour passer une commande, ajouter la résolution (impulsions / tour, P / R) à la fin de la référence. Par exemple, E6C2-CWZ6C 100P / R.

Accessoires (à commander séparément)

	Référence	Codeurs rotatifs utilisables	Remarques
Coupleur	E69-C06B	E6C2-CWZ□	---
	E69-C68B	E6C3-CWZ□/□H	Diamètre des extrémités: 6 à 8 mm
	E69-C06M	E6C2-CWZ□	Construction métallique
	E69-C08B	E6C3-CWZ□H	---
Brides	E69-FCA	E6C2-CWZ□
	E69-FCA02
	E69-FCA03	E6C3-CWZ□H
	E69-FCA04
Etrier de fixation	E69-2	---	Fourni avec les brides E69-FCA02 et E69-FCA04.

Codeurs

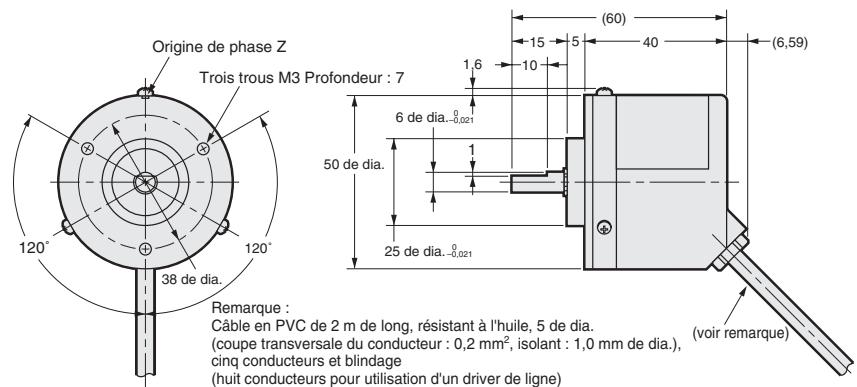

Standard

E6C2-CWZ

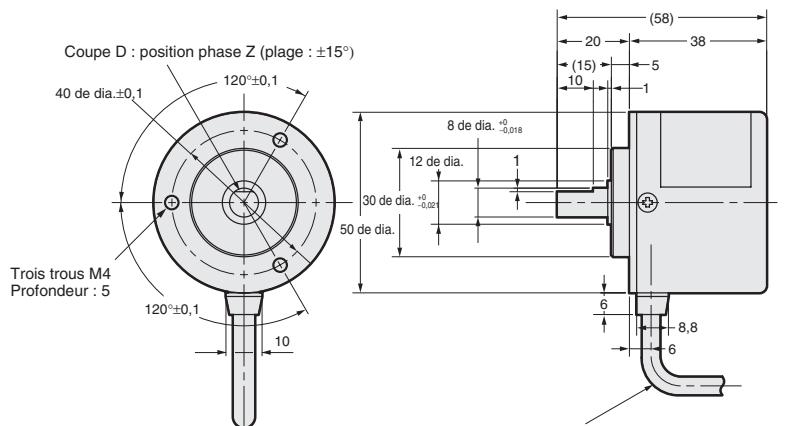

Modèle robuste à arbre

de 8 mm de diamètre.

E6C3-CWZ□H

Cable blinde en PVC étanche à l'huile de 5 mm de dia. et 5 conducteurs

(8 conducteurs pour les drivers de ligne)

(coupe transversale du conducteur: 0,2mm²; diamètre de l'isolant: 1,1 mm)

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. F01E-FR-01
