Type de produit	Capteur de position (codeur incrémental)
Marque	OMRON
Modèle	E6F-C
Tension d'alimentation	12 à 24 V c.c.
Type de sortie	Sortie complémentaire
Résolution	100, 200, 360, 500, 600 ou 1 000 impulsions/tour
Indice de protection	IP65 (étanche à l'eau et à l'huile)
Résistance mécanique de l'arbre	120 N radiale, 50 N axiale
Résistance aux chocs	Disque métallique, jusqu'à 600 impulsions/tour (breveté)
Protection contre les courts-circuits	Oui, circuit de protection intégré
Compatibilité rallonge	Oui, grâce à la sortie complémentaire
Accessoires fournis	Étrier de fixation E69-2 (3 pièces)
Accessoires optionnels	Coupleurs E69-C10B, E69-C610B, E69-C10M
Matériau de l'arbre	Métallique robuste
Utilisation recommandée	Applications industrielles nécessitant étanchéité et résistance mécanique

FOIRE AUX QUESTIONS - E6F-C OMRON

Quelle est la tension d'alimentation du capteur E6F-C ?

Le capteur fonctionne sous une tension de 12 à 24 V c.c..

Quelle est la résolution disponible pour ce codeur ?

Les résolutions disponibles sont 100, 200, 360, 500, 600 ou 1 000 impulsions par tour selon la référence.

Le capteur est-il étanche ?

Oui, il possède un indice de protection IP65, ce qui le rend étanche à l'eau et à l'huile.

Comment câbler le capteur E6F-C ?

Le capteur possède une sortie complémentaire. Référez-vous au schéma de câblage dans la notice pour les connexions précises.

Quels accessoires sont fournis avec le capteur ?

Un étrier de fixation E69-2 est fourni (3 pièces par paquet).

Puis-je utiliser une rallonge avec ce codeur ?

Oui, grâce à la sortie complémentaire, il est possible d'utiliser une rallonge sans perte de signal.

Quelle est la résistance mécanique de l'arbre ?

L'arbre supporte 120 N en direction radiale et 50 N en direction axiale.

Comment monter le capteur ?

Utilisez l'étrier de fixation fourni (réf. E69-2). Fixez solidement le capteur à l'arbre moteur en respectant les couples de serrage indiqués dans la notice.

Ce capteur est-il résistant aux chocs ?

Oui, il est équipé d'un disque métallique breveté qui renforce sa résistance aux chocs jusqu'à 600 impulsions/tour.

Que faire si la sortie ne fonctionne pas ?

Vérifiez la tension d'alimentation (12-24 V c.c.) et assurez-vous que le câblage est correct. Le capteur intègre une protection contre les courts-circuits pour éviter les dommages.

MODE D'EMPLOI E6F-C OMRON

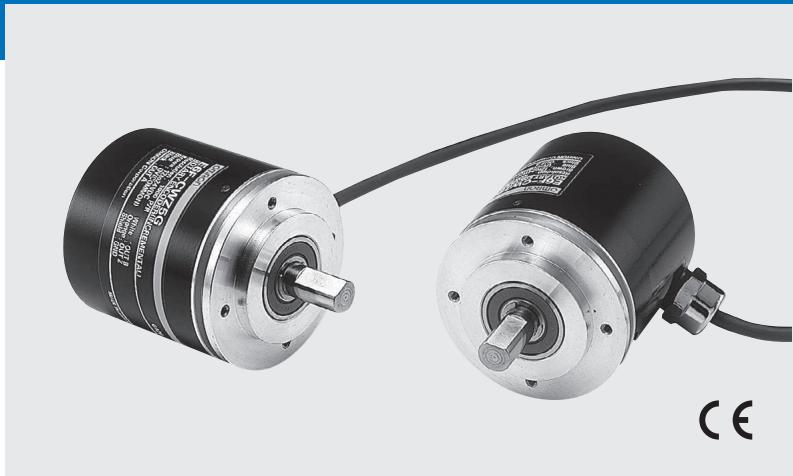

L'arbre le plus robuste pour les travaux contraignants

• L'arbre le plus robuste de tous les codeurs incrémentaux aux Omron (120 N dans la direction radiale et 50 N dans la direction axiale).
• Structure étanche à l'eau et à l'huile (IP65).
• Circuit de protection contre les courts-circuits de sortie pour réduire les risques de câblage incorrect.
• Modèle avec sortie complémentaire utilisable avec une rallonge.
• Résistance aux chocs renforcée par un disque métallique. (600 impulsions / tour max.) (Breveté)

Informations pour la commande

Codeurs

Tension d'alimentation	Type de sortie	Résolution (impulsions / tour)	Réference
12 à 24 Vc.c.	Sortie complémentaire	100, 200, 360, 500, 600	E6F-CWZ5G
		1 000

Accessoires (à commander séparément)

	Modèle	Remarques
Coupleur	E69-C10B	---
	E69-C610B	Diamètre terminal différent
	E69-C10M	Construction métallique
Etrier de fixation	E69-2	Trois étriers par paquet ; fournis avec le codeur.

Dimensions (unité : mm)

Codeurs E6F-CWZ5G

Accessoires (à commander séparément)

Étrier de montage E69-2

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.
