Intitulé	Description
Type de produit	Émetteur-récepteur sans fil pour microphones
Fréquence de fonctionnement	De 470 à 608 MHz
Modulation	FM (modulation de fréquence)
Plage dynamique	≥ 120 dB
Alimentation électrique	Alimentation par secteur ou batterie rechargeable
Dimensions approximatives	210 x 130 x 44 mm
Poids	1,2 kg
Compatibilités	Compatible avec les microphones AKG et d'autres marques utilisant la même fréquence
Type de batterie	Batterie lithium-ion rechargeable
Tension	3,7 V
Puissance	10 mW
Fonctions principales	Transmission audio sans fil, réglage automatique de la fréquence, affichage LCD
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, facilité de réparation
Sécurité	Utiliser uniquement avec des accessoires approuvés, respecter les normes de sécurité électrique
Informations générales	Idéal pour les concerts, les événements en direct et les applications professionnelles

FOIRE AUX QUESTIONS - DSR 700 AKG

Comment jumeler mon AKG DSR 700 avec un autre appareil?

Pour jumeler votre AKG DSR 700, mettez l'appareil en mode de jumelage en maintenant le bouton de jumelage enfoncé jusqu'à ce que le témoin lumineux clignote. Ensuite, activez le Bluetooth sur votre autre appareil et sélectionnez 'AKG DSR 700' dans la liste des appareils disponibles.

Que faire si le son est interrompu ou de mauvaise qualité?

Vérifiez que votre AKG DSR 700 est à portée de l'appareil connecté. Assurez-vous également que la batterie est suffisamment chargée. Si le problème persiste, essayez de redémarrer votre appareil et le DSR 700.

Comment régler le volume sur mon AKG DSR 700?

Pour régler le volume, utilisez le bouton de volume situé sur le côté de l'appareil. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

Mon AKG DSR 700 ne s'allume pas, que faire?

Vérifiez que la batterie est chargée. Si l'appareil ne s'allume toujours pas, essayez de le brancher à une source d'alimentation pour le recharger. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware de mon AKG DSR 700?

Connectez votre AKG DSR 700 à votre ordinateur via un câble USB, puis téléchargez le logiciel de mise à jour sur le site officiel d'AKG. Suivez les instructions à l'écran pour installer la mise à jour du firmware.

Puis-je utiliser mon AKG DSR 700 avec des appareils non Bluetooth?

Oui, vous pouvez utiliser un câble audio pour connecter votre AKG DSR 700 à des appareils non Bluetooth. Assurez-vous d'avoir le bon adaptateur si nécessaire.

Comment nettoyer mon AKG DSR 700?

Utilisez un chiffon doux et sec pour nettoyer la surface de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le revêtement.

Que faire si je perds le signal de mon AKG DSR 700?

Assurez-vous que l'appareil source est dans la portée de transmission (environ 10 mètres). Évitez les obstacles physiques qui pourraient interférer avec le signal. Si le problème persiste, essayez de rejumeler les appareils.

MODE D'EMPLOI DSR 700 AKG

Veuillez ire cette notice avant d'utiliser le systeme!

MODO DE EMPLEO p.86

DHT 700 D5, DHT 700 D7, DHT 700 C5

CU 700 - Charging unit for DPT 700 / DHT 700
- MK/GL - Guitar cable/Instrument cable
W3004-Windscreen
RMS 4000 - Remote mute switch
- Various microphones for DPT 700

DHT 500 D5, DHT D7, DHT 700 C5

d'avoir besoin ce produit AKG. Ce manuel contient des instructions importantes pour monter et utiliser votre nouvel équipement. Lisez attentionivement les instructions ci-dessous avant d'utiliser le matériel. Conservez le manuel pour vous y reporter ultérieurement. Nous espérons que ce système vous donnera entière satisfaction!

Symboles utilisés

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence de tensions électriques dangereuses à l'intérieur de l'appareil.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur l'appareil, indique qu'il est nécessaire pour l'utilisateur de consulter le mode d'emploi. Celui-ci utilise ce symbole pour signaler des instructions que l'utilisateur doit suivir afin d'assurer un fonctionnement de l'appareil en toute sécurité.

Remarque importante!

• AKG améliore régulièrement le microprogramme du système DMS 700 pour répondre à l'évolution des besoin de ses clients. Si votre système utilise une autre version du microprogramme que celle désrite dans ce manuel, certaines fonctions peuvent différer des instructions fournies.
• Pour connaître la version du microprogramme de votre système, consultez le menu. La version du microprogramme désrite dans ce manuel est indiquée sur la couverture.
• Avant de poursuivre, nous vous recommendons de comparer la version du microprogramme du récepteur à celle déscribe dans le manuel. Si les deux versions sont différentes, visitez le site Internet www.akg.com pour en savoir plus sur les dernières modifications.

1 Sécurité et environnement 60

Sécurité 60

Environnement 60

2 Bordereau d'expédition 61

3 Généralités 62

DMS 700 62

4 Mise en service 64

Insertion des piles dans I'emetteur 64

Connexion des antennes 64

Positionnement du récepteur 64

Connexion du recepteur a une table de mixage/un amplificateur 64

Branchement du récepteur à l'alimentation 65

Mode silence de I'emetteur 65

Verrouillage / Deverrouillage du récepteur 65

Bouton MUTE externe en option 65

5 Notes d'utilisation 66

Commande SELECT (5) 66

Boutons CH1 / CH2 (10 / 12) 66

Bouton BACK (retour) (4) 66

BoutonDSP(2) 66

Vérification du signal audio : boutons CH1 / CH2 casque (6) 66

6 Ecran 67

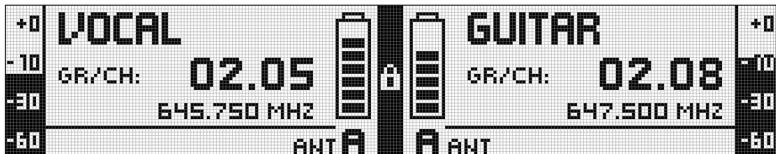

Fenetre principale 67

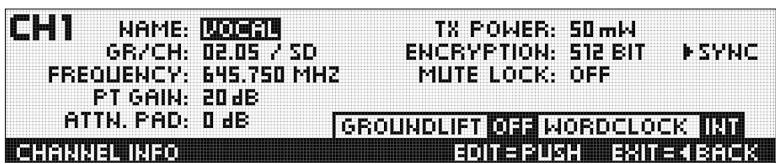

Fenetre d'informations du canal 67

Informations sur I'etat de la pile 67

Audiometre 67

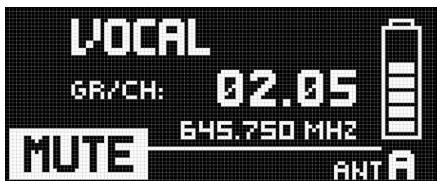

Informations MUTE (F) 67

Informations sur I'antenne 68

Informations d'etat et avertissements 68

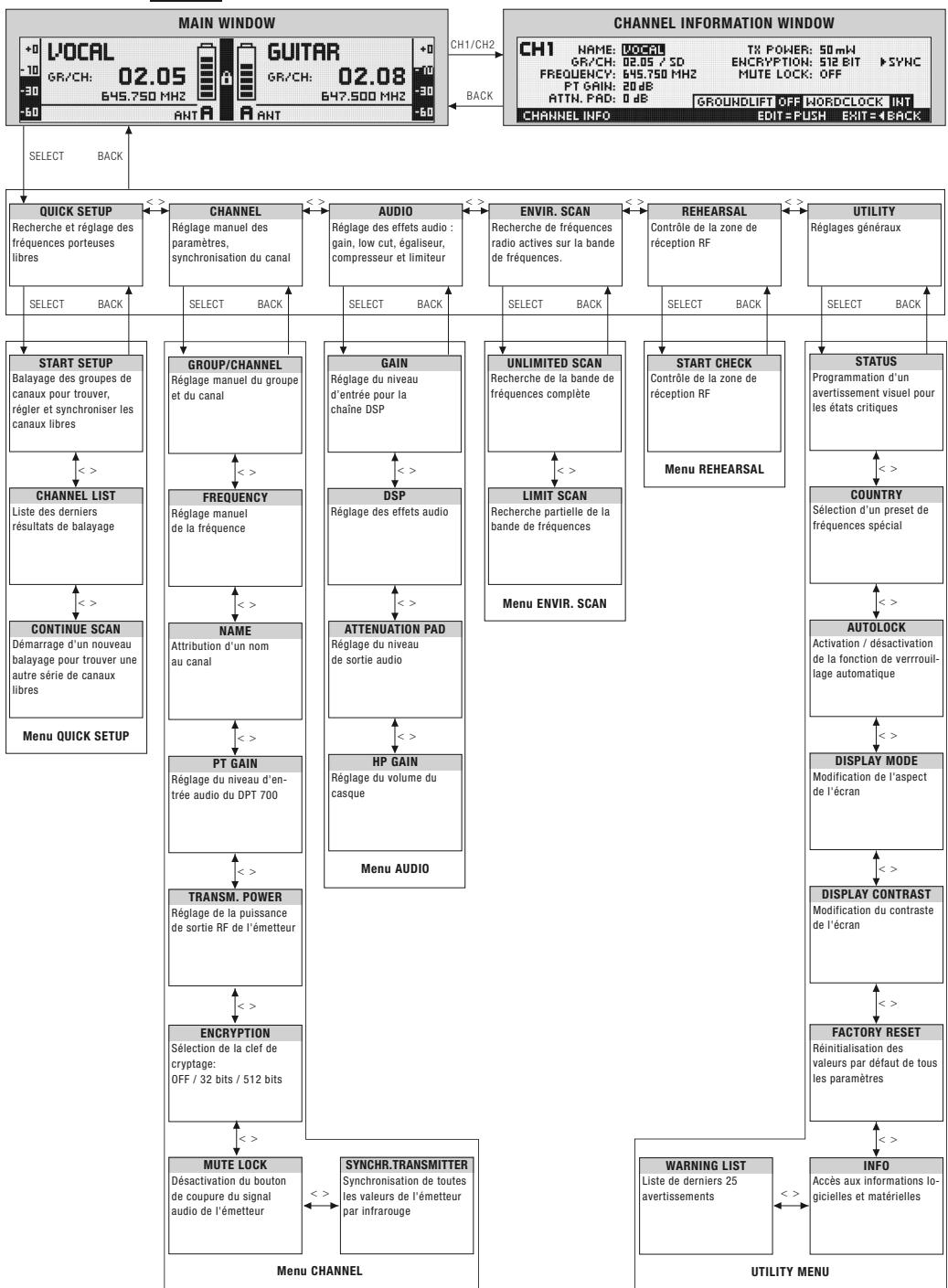

7 Menu DSR 700 70

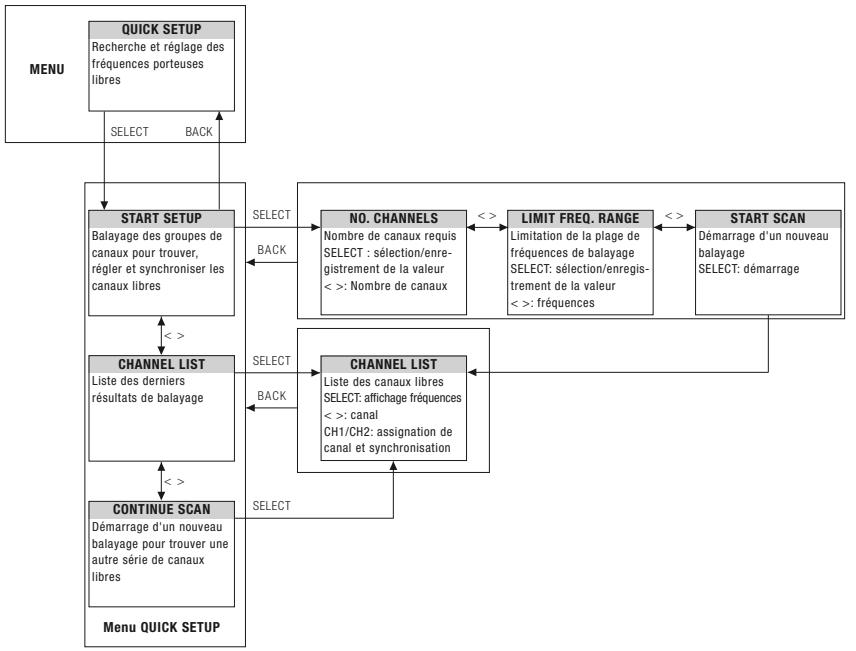

Menu de configuration rapide. 71

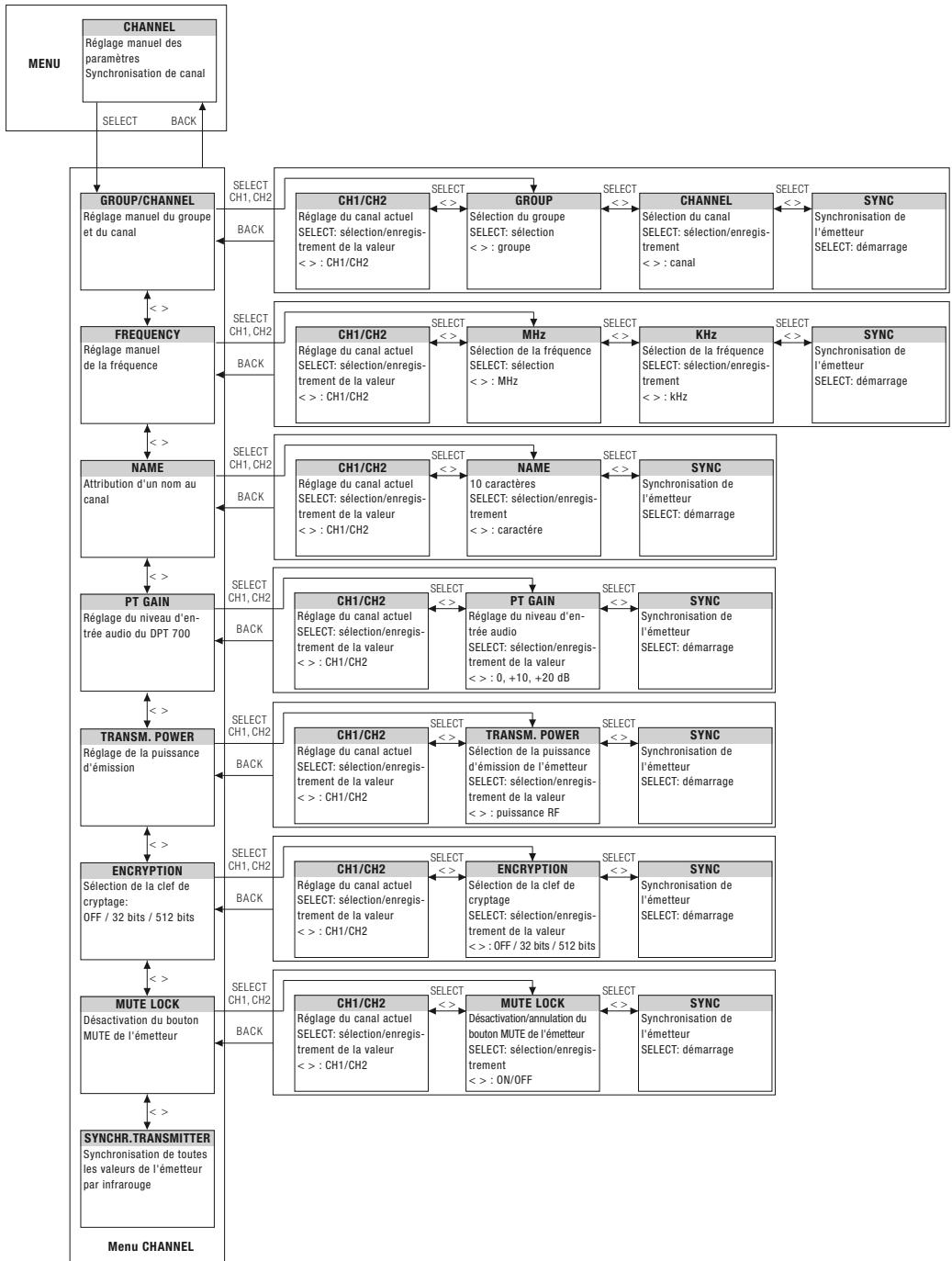

Menu CHANNEL (canal) 72

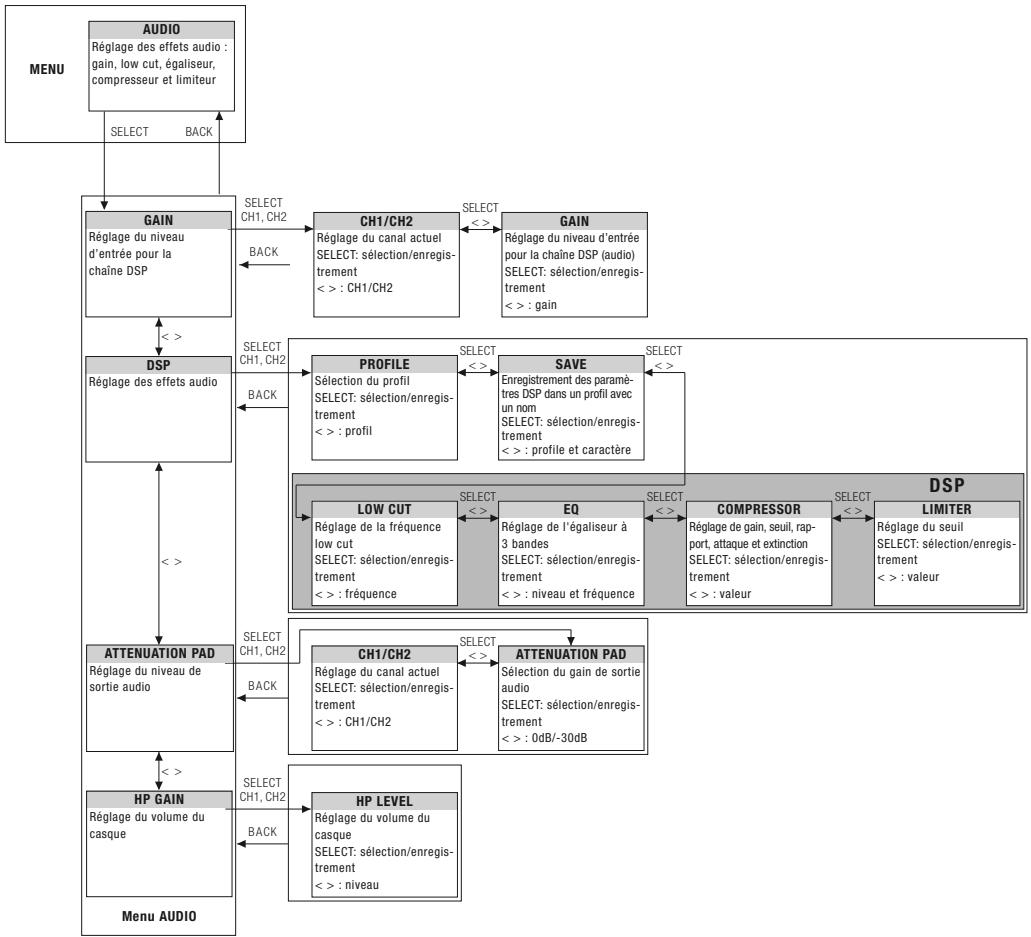

Menu AUDIO. 73

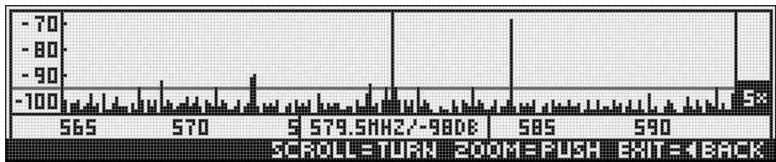

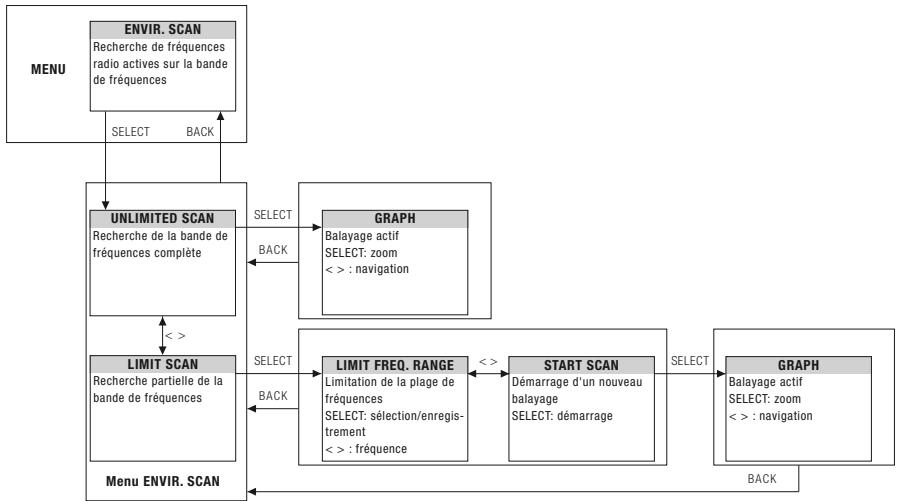

Menu ENVIR. SCAN (balayage envir.) 74

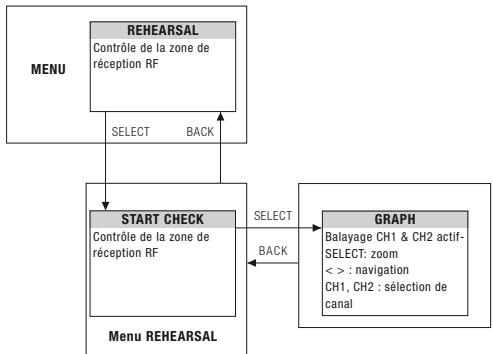

Menu REHEARSAL (répetition) 74

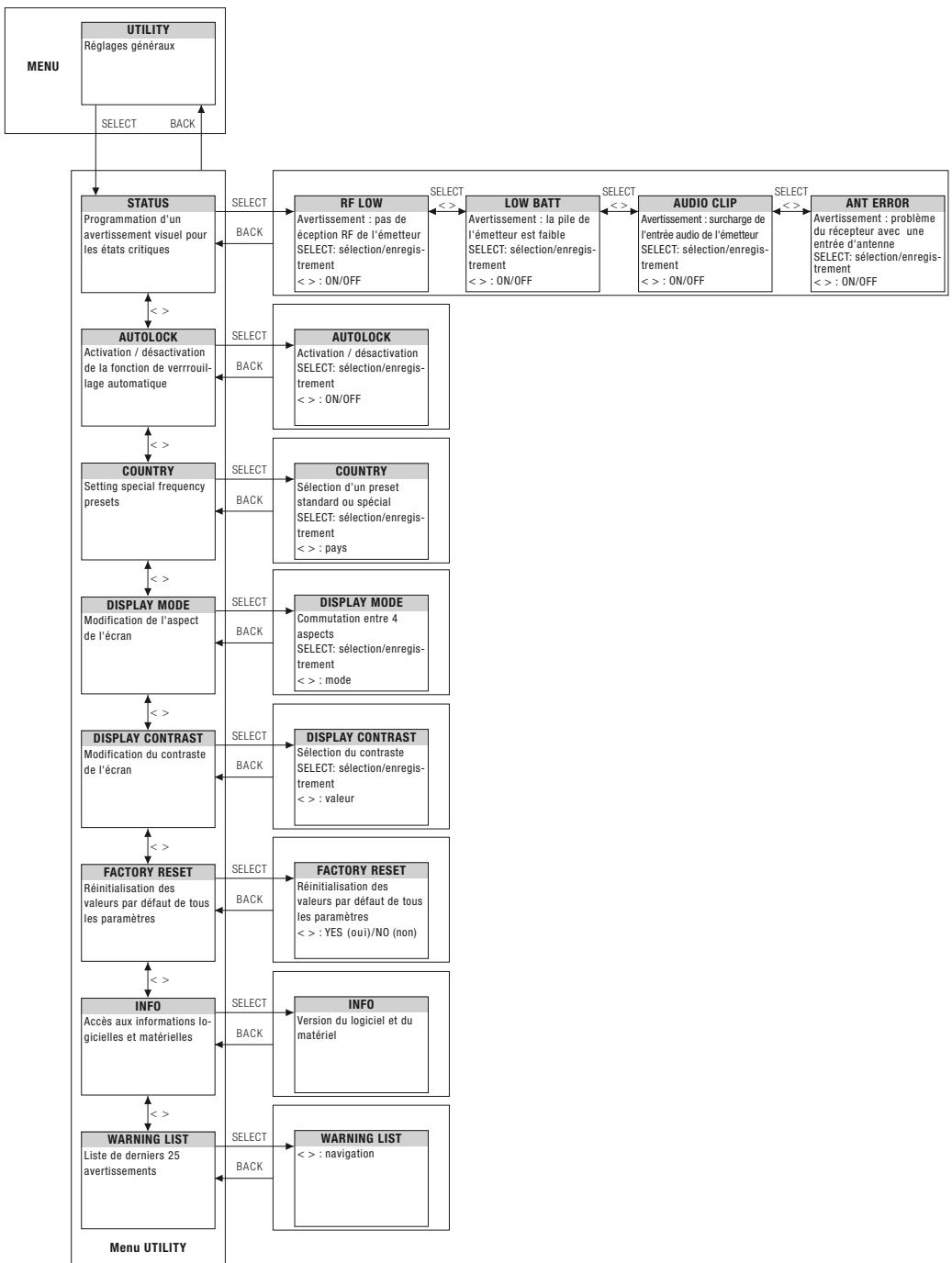

Menu UTILITY (utilitaire) 75

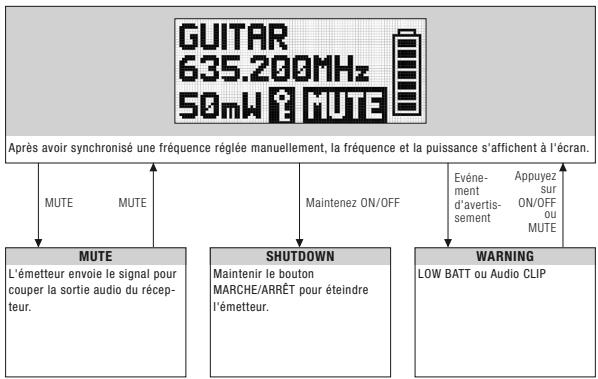

8 Menu DPT 700 / DHT 700 76

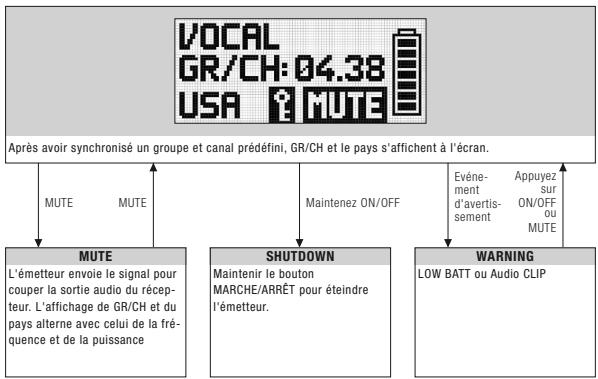

Demarrage classique 76

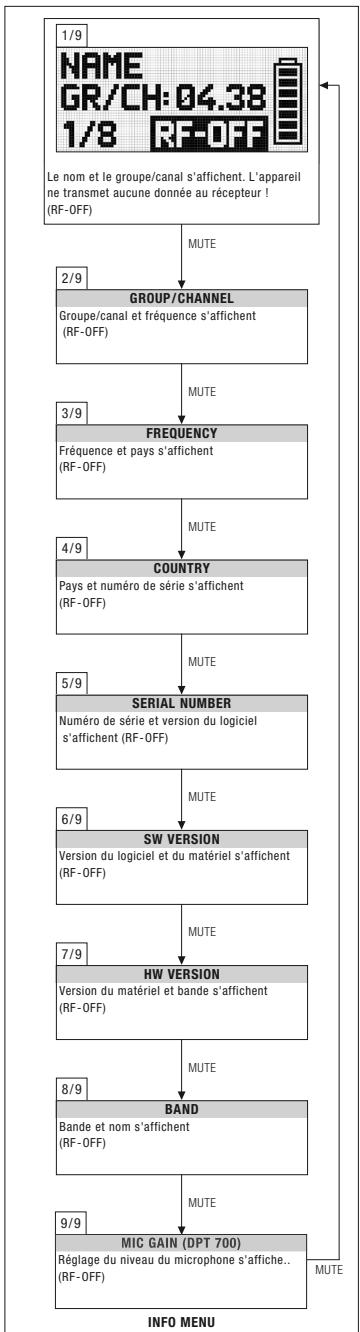

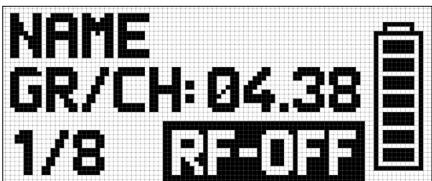

Demarrage du mode Silent (silence) 77

9 Description des fonctions 78

Configuration rapide (QUICK SETUP) 78

Menu CHANNEL. 78

Menu AUDIO 79

Balayage de I'environnement 80

Répétition, contrôle du son. 80

Menu UTILITY 80

10 Nettoyage 81

11Dépannage 82

12 Caracteristiques techniques 84

DMS 700 - Généralités 84

Récepteur true-diversity numérique DSR 700 84

DPT 700 Emetteur numérique de poche. 84

Emetteur numérique à main DHT 700 .85

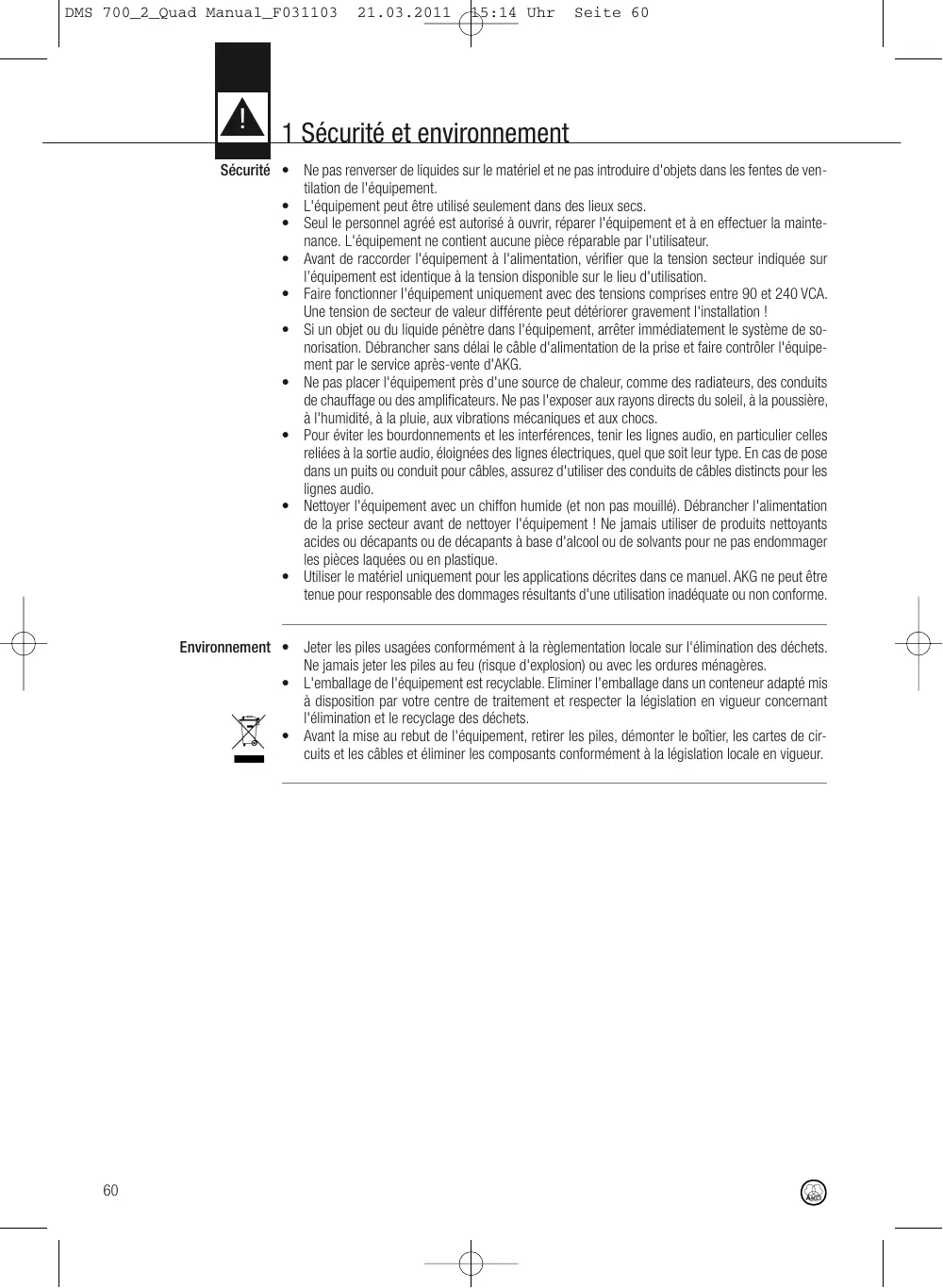

1 Sécurité et environnement

Sécurité

• Ne pas renverser de liquides sur le matériel et ne pas introduire d'objets dans les fentes de ventilation de l'équipment.
• L'équipment peut être utilisé seulement dans des lieux secs.
• Seul le personnel/agree est autorisé à ouvrir, réparer l'équipment et à en effectuer la maintenance. L'équipment ne contient aucune piece réparable par l'utilisateur.
• Avant de raccorder l'équipement à l'alimentation, vérifier que la tension secteur indiquée sur l'équipement est identique à la tension disponible sur le lieu d'utilisation.
• Faire fonctionner l'equipement uniquement avec des tensions comprises entre 90 et 240 VCA. Une tension de secteur de valeur différente peut déterminer gravement l'installation!
• Si un objet ou du liquide pénétre dans l'opération, arrêter immédiatement le système de sonorisation. Débrancher sans délais le cable d'alimentation de la prise et faire contrôler l'équipment par le service après-vente d'AKG.
• Ne pas placer l'équipment après une source de chaleur, comme des radiateurs, des conduits de chauffage ou des amplificateurs. Ne pas l'exposer aux rayons directs du soleil, à la poussière, à l'humidité, à la pluie, aux vibrations mécaniques et aux chocs.
• Pour évitier les bourdonnements et les interférences, tener les lignes audio, en particulier celles reliées à la sortie audio, éloignées des lignes électriques,quel que soit leur type. En cas de pose dans un puits ou conduit pour câbles, assurez d'utiliser des conduits de câbles distincts pour les lignes audio.
• Nettoyer l'equipement avec un chiffon humide (et non pas mouillé). Débrancher l'alimentation de la prise secteur avant de nettoyer l'equipement! Ne jamais utiliser de produits nettoyants acides ou décapants ou de décapants à base d'alcool ou de solvants pour ne pas endommager les pieces laquées ou en plastique.
  Utiliser le matériel uniquely pour les applications décrites dans ce manuel. AKG ne peut être tenue pour responsable des dommages résultats d'une utilisation inadéquate ou non conforme.

Environnement

• Jeter les piles usagées conformément à la règlementation locale sur l'élimination des déchets.
  Ne jamais jeter les piles au feu (risque d'explosion) ou avec les ordures menagères.
• L'emballage de l'équipment est recyclable. Eliminer l'emballage dans un conteneur adapté mis à disposition par votre centre de traitement et respecter la législation en vigueur concernant l'élimination et le recyclage des déchets.

• Avant la mise au rebut de l'équipement, retireur les piles, démonter le boitier, les cartes de cir
  cuits et les câbles et éliminer les composants conformément à la législation locale en vigueur.

• Vérifie que l'emballage contient bien tous les composants nécessaires à votre système. Si un élément manque, adressez-vous à votre revendeur AKG.

1 x récepteur DSR 700
2xantennesUHF BNC
- 1 x cable d'alimentation CEI norme UE
1 x cable d'alimentation CEI norme US

DSR 700

Emetteur DPT 700
2x piles LR6 AA sèches

DPT 700

• Emetteur DHT 700
  2 piles LR6 AA sèches
  Pince micro
  Code couleur
• Boule anti-vent avec des rubans code couleur

DHT 700 D5, DHT 700 D7, DHT 700 C5

CU 700 - Chargeur pour DPT 700 / DHT 700
- MK/GL - Câble guitare/Câble instrument
W3004 - Boule anti-vent
RMS 4000 - Bouton silencieux à distance
- Divers microphones pour DPT 700

Accessoires en option

• SRA 2 W - Antenne directive passive
• SRA 2 B/W - Antenne directive active
• RA 4000 W - Antenne omnidirectionnelle passive
• RA 4000 B/W - Antenne omnidirectionnelle active
  PS 4000 W - Repartiteur d'antenne actif
  AB 4000-Amplificateur d'antenne
• MK PS - Câble d'antenne 65 cm
• MKA 20 - Câble d'antenne 20 m
  0110E01890-Cable d'antenne a montage par I'avant
• Pour connaître les options et accessoires d'antennes, consultez le catalogue ou le dossier AKG actuel ou visitez www.akg.com. Notre revendeur sera ravi de répondre à vos questions.

Accessoires d'antenna

DMS 700

Le système de microphone sans fil DMS 700 comprend un récepteur true-diversity numérique fixe DSR 700, des émetteurs à main DHT 700 C5 avec tête de microphone AKG C 5, DHT 700 D 7 avec tête de microphone AKG D 7, DHT 700 D5 avec tête de microphone AKG D 5 et l'émetteur de poche DPT 700. Le récepteur et les émetteurs fonctionnent sur une sous-bande de 155MHz (max.) de chaque jeu de fréquences, dans la bande UHF comprise entre 548MHz and 865MHz . Vous pouvez sélectionner la fréquence de réception à partir des groupes de fréquences et des sous-canaux préprogrammés de votre récepteur ou la régler directement par paliers de 25kHz . Les émetteurs mobile et de poche sont régles sur les paramètres sélectionnées sur le récepteur via la transmission infrarouge.

DSR 700	1. POWER: interrupteur MARCHE/ARRÉT
Commandes	2. Bouton DSP
Voir page i.	3. Ecran
	4. Bouton BACK (retour)
	5. Bouton SELECT (rotation gauche/droite, enforcement)
	6. Boutons casque (CH1, CH2)
	7. Sortie casque, connecteur ferrête 6,35 mm
	8. Fenêtre de synchronisation des données infrarouge
	9. Niveau du signal RF, LED-mètre
	10. Sélection de canal pour canal CH1
	11. Indicateur d'etat rétroéclairé pour les canaux CH1 & CH2 (rouge=avertissement, vert=OK)
	12. Sélection de canal pour canal CH2
	13. Ouverture pour l'insertion des antennes à l'avant
	14. Connecteur BNC, entrée d'antenne A
	15. Connecteur BNC, entrée d'antenne B
	16. Commutateur GND-Lift pour sortie XLR CH1
	17. Connecteur (mâle) XLR, sortie audio analogique CH1, symétrique
	18. Connecteur ferrête 6,35 mm, sortie audio analogique CH1, dissymétrique
	19. Commutateur GND-Lift pour sortie XLR CH2
	20. Connecteur (mâle) XLR, sortie audio analogique CH2, symétrique
	21. Connecteur ferrête 6,35 mm, sortie audio analogique CH1, dissymétrique
	22. Interface de données, prise RJ11 pour connecter le récepteur à un ordinateur (via HUB 4000 Q)
	23. Connecteur BNC, entrée horloge universelle AES-EBU (48 kHz)
	24. Connecteur (mâle) XLR, sortie audio AES-EBU numérique CH1 et CH2 (48 kHz)
	25. Prise secteur CEI (90 - 240 VCA)

Ecran	A. Affichage alphanumeric du nom
Voir page i.	B. Affichage du groupe et du nombre de canal
	C. Affichage de l'état de la pile de l'émetteur à 7 chiffres
	D. Symbole LOCK (verrouillage)
	E. Sonomètre du signal audio
	F. Symbole MUTE (muet)
	G. Affichage de la fréquence réelle
	H. Affichage de l'antenne active

1. Ecran
2. Bouton Mute
3. Antenne quart d'onde
4. Fenêtre infrarouge, pour la synchronisation des données
5. DEL d'etat (rouge=avertissement, vert=OK)
6. Bouton MARCHE/ARRÉT
7. Cache du logement des piles
8. Entrée audio mini-XLR (TB3M) maje à 3 broches pour les microphones et les instruments
9. Logement des piles pour deux piles LR6 AA de 1,5 V ou piles rechargeables AA NiMH de 1,2 V (>2100 mAh)
10. Connecteur femelle 2,5mm pour bouton Mute externe
11. Contacts de chargement
12. Boutons d'ouverture du logement des piles

DPT 700

Commande Voir page i.

A. Affichage alphanumeric du nom
B. Affichage du groupe et du numero de canal
C. Affichage de I'etat de la pile a 7 chiffres
D. Affichage du pays ou du niveau de sortie RF
E. Symbole de chiffrement actif
F. Symbole microphone sur muet

Ecran

Voir page i.

1. Ecran
2. Bouton Mute
3. Code couleur, contacts de chargement, antennen en helice
4. Fenêtre infrarouge pour la synchronisation des données
5. DEL d'etat (rouge=avertissement, vert=OK)
6. Bouton MARCHE/ARRET
7. Cache du logement des piles
8. Tete de microphone
9. Logement des piles pour deux piles LR6 AA de 1,5 V ou piles rechargeables AA NiMH de 1,2 V (>2100 mAh)

DHT 700

Commandes Voir page ii.

A. Affichage alphanumeric du nom
B. Affichage du groupe et du numero de canal
C. Affichage de I'etat de la pile a 7 chiffres
D. Affichage du pays ou du niveau de sortie RF
E. Symbole de chiffrement actif
F. Symbole microphone sur muet

Ecran

Voir page ii.

• Avant d'utiliser le DMS 700, vérifie que l'émetteur et le récepteur sont régés sur la même fréquence.

Insertion des piles dans l'émetteur

1. Ouvrez le cache du logement des piles (9).
2. Insérez les piles fournies dans le logement en respectant les symboles de polarité. Si vous les introduisez dans le mauvais sens, l'émetteur ne sera pas alimenté.
3. Refermez le cache du logement des piles (9).

Connexion des antennes

Les antennes quart d'onde fournies se montent facilement et rapidement et convennent aux cas ou une ligne de visée directe existe entre l'émetteur et l'antenne du récepteur.

Antennes distantes

• Utilisez des antennes distantes si la position du récepteur ne permet pas de bénéficier des meilleures conditions de réception.
• Branchez les antennes distantes aux connecteurs BNC (14, 15) à l'arrête du récepteur.
• Utilisez des cables RG58 pour connecter les antennes.
• Pour en savoir plus sur les antennes, les accessoires et la planification des fréquences, visitez notre site Internet à l'adresse www.agens.com.

Cable d'antenna à montage par l'avant

• Utilisez le cable d'extension BNC (piece AKG n° 0110E01890) pour fixer les antennes quart d'onde sur le panneau avant (13).

Positionnement du récepteur

Les réflexions du signal sur les objets métalliques, les murs, les plafonds, etc. ou les effets d'ombre des musiciens et des autres personnes peuvent affaibir ou bloquer le signal direct transmis.

Pour obtenir des résultats optimaux, placez le recepteur ou les antennes distances comme suit :

• Placez le récepteur/les antennes à proximité du lieu de la représentation (scène). Vérifiez cependant que l'émetteur ne sera pas utilisé à moins de 3 m du récepteur. La séparation optimale est de 5 m minimum. Vérifiez que vous pouvez voir le récepteur depuis le lieu où vous utiliserez l'émetteur. Les effets d'ombre causés par les personnes ou les objets peuvent perturber la liaison hertzienne.
• Placez le récepteur à au moins 1,5 mètre des objets métalliques de grande taille, des murs, des échafaudages, des plafonds, etc.
• Vous pouvez utiliser le récepteur de façon indépendante ou le monter dans un bâti de 19" .
• Si vous installez un ou plusieurs récepteurs dans un bâti de 19", montez les antennes fournies sur le(s) panneau(x) avant du récepteur ou utilisez des antennes distantes. C'est la seule façon d'obtenir une qualité de réception optime.

Connexion du récepteur à une table de mixage/un amplificateur

Sortie analogue

Vouss pouvez connecter les deux sorties XLR analogiques du récepteur (17, 20) et les deux sorties de connecteur fémelle 6,35 mm (18, 21) à tout moment. Dans le menu AUDIO du récepteur, réglez le niveau de sortie.

• Connectez la sortie audio à l'entrée souhaitation :
  a) Sortie XLR BALANCED - entrée microphone : réglez le niveau de sortie sur "-30 dB".
  b) Sortie XLR BALANCED - entrée de ligne : réglez le niveau de sortie sur "0 dB".
  c) Sortie 1 / 4 " UNBALANCED - fiche 1 / 4 " dissymétrique pour microphone ou niveau de ligne.

Sortie numérique Pour en savoir plus, visitez www.akg.com.

Utilisèz la sortie XLR symétrique numérique AES-EBU (24) pour connecter les signaux audio des deux récepteurs à uneentrée numérique AES-EBU.

Le générateur d'horloge intégré prend en charge une fréquence d'échantillonnage de 48 kHz. Vous pouvez connecter un générateur d'horloge de 48 kHz externe à l'entrée BNC Wordclock IN (23)

pour synchroniser tous vos signaux numériques. Le récepteur détectera automatiquement une horloge externe de 48kHz qu'il utilisera en suite. Vous pouvez vérifier l'etat de l'horloge universelle dans la fenêtre des informations du canal.

Ce commutateur permet d'éliminer les bourdonnements causés par les courants de fuite.

• Pour ouvrir la connexion de masse, glissez le commutateur GROUND LIFT sur LIFT. Vous pouvez vérifier l'etat GND LIFT dans la fenêtre des informations du canal.

Branchement du récepteur à l'alimentation

• Vérifiez que la tension secteur indiquée sur le panneau arrêté correspond à cette disponible sur le lieu d'utilisation du système. Une tension secteur de valeur différente peut endommager l'unité.

• Branchez le cable d'alimentation à la prise AC IN (25) du panneau arrêté du récepteur et branchez le cable d'alimentation à une prise de courant adaptée.

Nous recommendons le réglage de la fréquence porteuse en mode SILENCE uniquement (RF OFF).

Pour activer le mode silence, maintenance le bouton MUTE (2) enforcé tout enuttant sur tension (6) l'émetteur. C'est la seule manière de s'assurer que vous ne passerez pas sur une fréquérèze pas avec d'autres appareils RF

Mode silence de I'emmetteur

Le récepteur est verrouillé électroniquement pour empêcher son déréglage.
Le symbole “LOCK” (D) s'affiche à l'écran.

• Pour acceder au mode SETUP (configuration), maintenez enforcé le bouton SELECT (5) jusqu'à ce que le symbole "LOCK" disparaisse. Àpres environ 4 minutes d'inactivité, le récepteur revient automatiquement en mode LOCK.
• Pour supprimer la fonction de verrouillage automatique, Sélectionnez "OFF" dans le sous-menu AUTOLOCK.

Verrouillage / Déverrouillage du récepteur

Le bouton RMS 4000 (mise sur muet à distance) en option permet de couper le son de l'émetteur, si la position de ce dernier rend l'accès au bouton MUTE intégré, difficile voire impossible.

Bouton MUTE externe en option

Commande SELECT (5)

Règles differentes paramètres de fonctionnement du récepteur. La commande SELECT possède les fonctions suivantes :

Mode LOCK:

• Activation longue: déverrouille le récepteur (accès au mode SETUP)
• Activation brève : confirme les informations d'advertissement et d'état
  Rotation à gauche ou à droite : aucune fonction

Mode SETUP :

• Activation longue: verrouille le récepteur (accès au mode LOCK)
• Activation brève : ouvre le menu sélectionné ou confirme la valeur sélectionnée.
  Rotation à gauche ou à droite : Sélectionne les menus ou modifie la valeur sélectionnée

Boutons CH1 / CH2 (10 / 12)

Selon le menu, les boutons de canal ont différentes fonctions.

Mode LOCK :

• Affichage général : accès à la fenêtre des informations du canal

Mode SETUP :

• Affichage général : accès à la fenêtre des informations du canal
• Menu QUICK SETUP : dans la CHANNEL LIST (liste des canaux), vous pouvez régler et synchroniser directement le canal ouvert.
• Menu CHANNEL : vous pouze ouvrir directement un sous-menu (fréquence, groupe/canal, nom...) avec le canal souhaïte. Dans le sous-menù du canal, vous pouze modifier le canal.
• Menu AUDIO : dans le sous-menu GAIN, DSP et ATTENUATION PAD, vous pouvez seLECTIONner le canal du récepteur (CH1 ou CH2).
• Menu REHEARSAL (répartition): Sélectionnez le graphique affché.

Bouton BACK (retour) (4)

• Une brève activation permet de fermer le menu ouvert et d'effacer toutes les valeurs non confirmées.
• Maintenez le bouton BACK enforcé pour fermer tous les menus, effacer les valeurs non confirmées et activer la fenêtre générale.

Bouton DSP (2)

Le bouton DSP offre une fonction de contournement pour LOW CUT, EQ, COMPRESSOR et LIMITER pour chaque canal individuellement.

Voir chapitre 9.

• Le sous-menu DSP du menu AUDIO vous permet de régler tous le paramètres du processeur des signaux numériques.

Véri fication du signal audio : boutons HEADPHONES CH1 et CH2 (6)

1. Pour surveiller le signal audio, branchez un casque à fiche stéreo de 6,35 mm à la prise casque (7).
2. Pour activer la sortie audio, appuyez brievement sur le bouton CH1 ou CH2 situé à côte de la prise casque.

3. Pour désactiver le son, appuyez sur le bouton CH1 ou CH2 pendant plus d'une seconde.

4. Vous pouvez régler le volume du casque avec la commande SELECT directement après avoir appuyé sur le bouton CH1 ou CH2 à côte de la prise casque.

La fenêtre générale contient tous les paramètres d'utilisation. En plus du nom sélectionnable, de la fréquence actuelle, du groupe et du canal, l'écran indique le niveau audio, l'antenne active et l'autonomie restante de la pile de l'émetteur. En cas d'erreur critique (silence, pile faible ou clip audio), un averissement s'affiche.

Fenetre d'informations du canal

La fenêtre d'informations du canal permet de visualiser rapidement les caractéristiques d'accord (groupe/canal, fréquence, nom, pays, niveau d'entrée de l'émetteur de poche, atténuation (PAD), puissance d'émission, cryptage et verrouillage silence). Il est possible de régler et de synchroniser tous ces paramètres. Les informations GROUNDLIFT et WORDCLOCK représentent l'état actuel.

• Pour ouvrir la fenêtre d'informations du canal, appuyez sur le bouton CH1 ou CH2 dans la fenêtre générale.

Les symboles de la pile présents sur l'émetteur (C) et le récepteur (C) permettent de connaître rapidement la capacité restante de la pile. Chaque segment correspond à une autonomie de 1 heures. Si aucune tension n'est détectée ou si les informations ne sont pas valides, aucune donnée n'apparait.

S'il reste environ 1 heures d'autonomie, l'avertissement LOW BATT s'affiche et le témoin tourne au rouge.

Informations sur I'etat de la pile

Audiomètre

L'audiomètre (E) affiche la niveau de sortie audio du récepteur.

• Pour adapter le niveau de sortie du récepteur à la table de mixage connectée, vous pouvez régler le niveau avec le paramètre GAIN du menu AUDIO.

Le réglage de la sortie est incorrect si l'audiomètre est hors échelle ou si l'entrée de l'appareil connecté est surcharge.

La sortie audio est coupé. Levoyant d'etat (11) devient rouge. Comme l'alimentation et la section RF restent actives, vous n'entendrez aucun bruit indésirable de la sono lorsque vous coupez le signal audio.

Informations MUTE (F)

Informations sur l'antenne

Le récepteur DSR 700 est équipé d'un répartiteur d'antenne et fonctionne avec un concept true-diversity numérique spécial. L'écran d'information de l'antenne (H) indique l'antenne qui est active.

Informations d'etat et avertissements

Les informations d'etat et les averissements vous signalent visuèlement l'apparition d'un état critique du système. Si l'un des états séLECTIONnés apparait, levoyant (11) situé autour de la commande SELECT passer du vert au rouge et un averissement décrit l'erreur. Les averissements s'affichent par ordre de priorité.

Selon l'ajretissement, un grand message d'information (1ere ligne) est permanent ou uniquement visible pendant 5 secondes. Un message plus petit (2nde ligne) reste actif tant que l'ajretissement n'est pas confirmé. Les fonctions d'ajretissement selectionnées sont actives en modes LOCK et ACTIVE.

Pour supprimer un avertissement de I'ecran, appuyez brièvement sur le bouton SELECT.

Informations d'etat par ordre de priorite :

1. LOW BATT: la pile de l'émetteur est faible. Grand message d'advertissement permanent et voyant sur rouge.

1. AF CLIP : surcharge audio du convertisseur A/N de l'émetteur. Le voyant (11) change sur rouge et un grand message d'avertissement s'affiche pendant 5 secondes ou tant que l'état persististe.

Le petit message d'ajretissement de la fenetre principale reste affiché jusqu'à sa confirmation.

1. RF LOW: l'intensité de champ du signal RF reçu est trop faible, la sortie audio du récepteur est coupée pour éviter tout bruit indésirable. Le voyant (11) change sur rouge et un grand message d'avertissement s'affiche pendant 5 secondes ou tant que l'évenement persististe.

Le petit message d'ajretissement de la fenetre principale reste affché jusqu'à la confirmation de l'avertissement.

1. ANT ERROR: la même antenna a été active pendant une minute au moins. Vérifie si le cable de l'antenna est endommagé ou mal branché. Le voyant (11) change sur rouge et un grand message d'avertissement s'affiche pendant 5 secondes ou tant que l'évenement persiste.

Le petit message d'ajretissement de la fenetre principale reste affché jusqu'à la confirmation de l'avertissement.

1. INTERFERE: interférence déetectée provenant d'autres systèmes sans fil, TV, radios, postes bande publique ou apparéils électriques défectueux.

Avertissements par ordre de priorite :

1. ENCRYPTION : la disposition de cryptage n'est pas correctement régée.

Configuration rapide

CHANNEL

AUDIO

ENVIR. SCAN

REHEARSAL

UTILITY

Démarrage classique

Appuyez sur le bouton ON/OFF

Mode preset

Mode fréquence

Demarrage en mode Silent (silence)

Appuyez sur les boutons ON/OFF et MUTE

Mode silence

Configuration rapide (QUICK SETUP)

Le DSR 700 est conçu pour une utilisation dans les systèmes multicanaux grand format. Pour couver rapidement et facilement des fréquences porteuses sans intermodulation ni interférences, nous recommendons d'utiliser la fonction QUICK SETUP (configuration rapide) qui retrouve tous les canaux nécessaires.

1. Pour démarrer la fonction QUICK SETUP, appuyez sur le menu START SETUP, réglez le nombre de canaux, les plages de fréquences puis démarrez le balayage.
   Le balayage peut durer jusqu'à une minute. La CHANNEL LIST présente les canaux libres sous forme de liste conviviale.
2. Pour assigner et synchroniser un canal libre au récepteur, utilisez le bouton du canal.
3. Utilisez le sous-menu CONTINUE SCAN (continuer le balayage) pour rechercher d'autres fréquences.

Menu CHANNEL

Tous les paramétres spécifique au canal comme GROUP/CHANNEL, FREQUENCY, NAME, PT GAIN, TRANSMISSION POWER, ENCRYPTION et MUTE LOCK (GROUPE/CANAL, FREQUENCY, NOM, NIVEAU D'ENTREE POUR MICRO, PUISSANCE D'EMISSION, CRYPTAGE et VERROU SILENCE) sont réglibes manuellement.

GROUP / CHANNEL

Le récepteur DSR 700 propose des groupes de fréquences avec des fréquences spécialement calculées. Dans le menu GROUP/CHANNEL, vous pouvez régler et synchroniser manuellement un canal (fréquence).

Important !

Assurez-vous que tous les canaux sélectionnés font partie du même groupe dans le même preset. Pour trouver les canaux libres, utilisez le menu QUICK SETUP.

FREQUENCY

Avec le sous-menu FREQUENCY, le récepteur DSR 700 permet le réglage des fréquences par paliers de 25kHz .

NAME

Vou pueze entrer un nom (le nom du musicien ou de l'instrument, par ex.) pour chaque canal.

PT GAIN

Ce sous-menu vous permet d'adapter le niveau d'entrée de l'émetteur de poche DPT 700 au microphone connecté à celui-ci.

TRANSM. POWER

Le sous-menu TRANSM.POwER (puissance d'émission) vous permet d'ajuster la puissance de sortie RF de l'émetteur synchronisé.

ENCRYPTION Pour en savoir plus, visitez www.akg.com.

Si vous activez la fonction de cryptage (ENCRYPTION), le récepteur calculera un code unique à chaque fois que vous synchronise l'émetteur. Le récepteur charge le code pendant la synchronisation infrarouge avec l'émetteur. Il est impossible de dire le code ni de définir deux émetteurs sur le même code!

N.B.:

• Pour les émetteurs avec des versions du micrologiciel plus anciennes que la 2.0, Sélectionnez le cryptage 32 bits. (Ces émetteurs ne fonctionnent pas avec la cryptage 512 bits.)
• Pour les émetteurs avec le micrologiciel v2.0 ou ultérieure, Sélectionnez le cryptage 512 bits pour garantir la plus haute sécurité possible.
• Si vous devez utiliser un émetteur de rechange, désactive le cryptage du signal.

MUTE LOCK

La fonction MUTE LOCK (verrouillage silence) désactive le bouton MUTE sur l'émetteur. L'utilisateur de l'émetteur ne peut pasmettre l'émetteur sur muet.

SYNCHR. TRANSMITTER

Pendant la synchronisation infrarouge, le récepteur écrase toutes les valeurs précédemment définies (groupe/canal, fréquence, nom, niveau d'entrée de l'émetteur de poche, puissance d'émission, code de cryptage et verrouillage silence) de l'émetteur.

• Pour programmer l'émetteur sur des valeurs définies précédement, lancez sa synchronisation dans le menu du récepteur et orientez son capteur infrarouge (4) vers l'émetteur infrarouge (8) du récepteur à une distance de 10 cm max.

Le sous-menu GAIN vous permet d'ajuster le niveau d'entrée pour la chaîne DSP.

Le processeur de signal numérique intégré vous permet de contrôle le signal audio directement dans le récepteur à l'aide de plusieurs fonctions de traitement. Les processeurs de dynamiques suivants sont disponibles :

DSP

• Low cut (fréquence: 10 à 300 Hz)
• Egalisateur à 3 bandes (graves: ±20 dB, 80 Hz shelving; moyennes paramétriques: ±20 dB, 10 Hz à 10 kHz, Q = 2; aigus: ±20 dB, 8 kHz shelving)
• Compresseur dbx® (seuil: -60 à +9 dBV, ratio: 1:1 à 1:10, gain: 0 '20 dB, durée d'attaque: 1 à 100 ms, durée de déclin: 1 à 2000 ms)
• Límeur dbx (seuil: -20 à +9 dBV)

Toutes les valeurs peuvent être enregistrées sous un nom au besoin dans l'un des 9 profils.

• Les changements apportés aux profils s'appliquent aux deux canaux! Toutes les valeurs enregistrées précédement dans les profils seront écrasées!

Attention!

LOW CUT

EQ

COMPRESSOR

LIMITER

N°.

Profil

Nom

Application

Freq. [Hz]

Low dB

Mid dB

MidFreq [kHz]

High [dB]

Thresh-old [dB]

Ratio [kHz]

Gain [kHz]

Attack [ms]

Release [ms]

Threshold [dB]

1

Présentateur

Émetteur à main

Present HT

Utilisateurs inex-périmentés, PowerPoint, églises, présentateurs

77

0

0

1.0

3.0

-30

2.1:1

3

1

71

0

2

Micro serre-tête

Present PT

40

OFF

-25

1.5:1

5

6

207

3

Musique

Émetteur à main

Music HT

Experts, vocalistes, groupe de rock, Karaoké, comédies musicales

40

OFF

OFF

9

4

Micro serre-tête

Music PT

5

Instrument

Microphone instrument avec émetteur de poche

Instru PT

Débutants et experts, trompette, tuba, batterie

OFF

OFF

OFF

9

6

Guitare avec émetteur de poche

Guitar PT

Guitare électrique, guitare basse, guitare acous-tique active

7 - 9

i

Utilisateur

User 1 - 3

-

Profils DSP - réglages département usine

Le bouton DSP offre une fonction de contournement pour LOW CUT, EQ, COMPRESSOR et LIMITER Bouton DSP pour chaque canal individuellement.

Pour faire correspondre le niveau de sortie symétrique (BALANCED) du récepteur au gain d'entrée de l'équipment connecté. Si vous utilisez une entree MIC de votre table de mixage, le niveau 0 dB risque de surcharger l'entrée. Dans ce cas, réglez l'atténuation (ATTENUATION PAD) du récepteur sur-30 dB pour réduire le niveau de sortie.

Le niveau de sortie de ligne dissymétrique (UNBALANCED) n'est pas ajustable.

ATTENUATION PAD

La fonction ENVIRONMENT SCAN convertit le récepteur en analyseur spectral. La fonction UNLIMITED SCAN (balayage illimité) recherche automatique des fréquences radio actives sur toute la bande de fréquences ± 6MHz du récepteur. La fonction LIMIT SCAN (balayage limite) permet de balayer une section de la bande de fréquences du récepteur. Pendant la recherche, la sortie audio est coupé et l'écran affiche un graphique représentant les fréquences trouvees.

• Vous pouvez naviguer (CW, CCW) et zoomer (appuyer) dans le graphique à l'aide de la molette SELECT.

Répartition, contrôle du son

La fonction Rehearsal Scan (balayage de répétition) convertit le récepteur en enregistrateur RF pour contrôler le niveau RF dans votre zone de réception. Le temps maximal d'enregistrement est de 4 minutes.

1. Démarrez cette fonction et déplacez-vous dans la zone souhaïée avec l'émetteur synchronisé. Le graphique présente en temps réel le niveau du signal reçu.
2. Pour marquer certaines positions, utilisez le bouton MUTE de l'émetteur pour définir des mar-queurs sur l'écran du récepteur.
3. Vous pouvez naviguer (CW, CCW) et zoomer (appuyer) dans le graphique à l'aide de la molette SELECT.
4. Le niveau du signal reçu ne doit jamais être inférieur à -85 dBm. Vous pouvez optimiser la réception du signal en déplacant les antennes connectées.

Menu UTILITY STATUS

Le sous-menu STATUS (état) permet d'activer un avertissement visuel qui vous prévient si un état critique du système apparait. Si l'un des états sélectionnés survient, le voyant situé à côte de la commande SELECT passera du vert au rouge et un avertissement décirige l'erreur. Les avertissements s'affichent par ordre de priorité.

Levoyant passedeu vert au rouge et un grand message s'affiche pendant 5 secondes.

Un message plus court reste actif jusqu'à ce qu'il soit suprimé.

Les fonctions d'ajretissement sélectionnées sont actives en mode LOCK et ACTIVE.

• Pour supprimer un avertissement de l'écran, appuyez brièvement sur le bouton SELECT.

Informations d'etat par ordre de priorite:

LOW BATT: La pile de l'émetteur est faible. Levoyant passa au rouge et un grand message d'avo-tissement s'affiche pendant 5 secondes ou tant que I'était se maintain.

AF CLIP: Surcharge audio du convertisseur A/N de I'émetteur. Levoyant passa au rouge et un grand message d'avertissement s'affiche pendant 5 secondes ou tant que I'était se maintain. Un petit message d'avertissement de la fenêtre principale reste affiché jusqu'à sa confirmation.

Réduisez le niveau d'entrée audio.

RF LOW: L'intensité de champ du signal RF reçu est trop faible, la sortie audio du récepteur est coupé pour évider tout bruit indésirable. Levoyant passée au rouge et un grand message d'avo-tissement s'affiche pendant 5 secondes ou tant que l'évenement persiste.

Un message plus court s'affiche dans la fenetre principale jusqu'à sa confirmation.

ANT ERROR: La même antennae a eté active pendant deux minutes au moins. Levoyant passa au rouge et un grand avertissement reste affché pendant 5 sec.

Un message bref reste affiché dans la fenêtre principale jusqu'à sa confirmation.

• Vérifiez si le cable de l'antenne est endommagé ou mal branché.

9 Description des fonctions

DMS 700

COUNTRY

Lorsque you mettez sous tension le recepteur pour la première fois, vous devrez définir un pays.

• Dans le menu UTILITY - COUNTRY,choisissez SD (Standard),EU (EUROPE) ou US (Etats-Unis).
• Pour certains pays, il vous faut eventuellementCHOISIR un des preset de fréquences pre-programmés du récepteur.
• À défaut, utilisez le réglage SD.

Ce menu vous permet de modifier l'aspect de l'écran. Vous avez lechioix entre 4 affichages :

DISPLAY MODE (mode d'affichage)

MAIN

GROUP/CHANNEL

FREQUENCY

NAME

Le sous-menu DISPLAY CONTRAST vous permet de régler le contraste pour des conditions d'éclairage variables.

DISPLAY CONTRAST

(contraste de l'affichage)

Le sous-menu Factory Reset permet de restaurer les valeurs par défaut des paramétres.

FACTORY RESET

(reinitialisation d'usine)

Le sous-menu INFO permet d'acceder aux informations logicielles sur votre récepteur et l'émetteur synchronisé.

INFO

Cettelistecontientles25derniersavertissements.

WARNING LIST

(listedd'avertissements)

10 Nettoyage

DMS 700

Utilisez un chiffon doux imbibé d'eau pour nettoyer les surfaces du matériel.

Problème	Cause possible /Solution
Pas de son	• Interférences provenant de systèmes sans fil, de la TV, de la radio, des postes bande publique ou apparèils électriques ou cables défectueux. • L'émetteur est réglié sur une autre fréquence que le récepteur. • L'émetteur est sur "OFF" ou le bouton MUTE de l'émetteur est sur "MUTE". • Le cable d'alimentation n'est pas branché au récepteur et/ou à la prise électrique. • Le récepteur est sur OFF (étéint). • Le récepteur n'est pas connecté au système de sonorisation. • Le microphone ou l'instrument n'est pas branché à l'émetteur de poche. • Les piles de l'émetteur ne sont pas correctement insérées. • Les piles de l'émetteur sont épuisées. • L'émetteur est trop éloigné du récepteur. • Des obstacles entre l'émetteur et le récepteur bloquent le signal. • Le récepteur est invisible depuis l'endroit où se trouve l'émetteur. • Le récepteur est trop proche d'objects metalliques. • Le logiciel de l'émetteur et celui du récepteur ne correspondent pas.
Distorsions	• Le gain n'est pas correctement réglié. • Les réglages DSP ne sont pas correctement ajustés.
Brefs décrochages en certains points du rayon d'action	• Déplacez le récepteur ou réorientez les antennes. Si des points morts persistent, marquez-les et évitez-les. • L'émetteur est trop éloigné du récepteur.

Etat / Erreur / Avertissement	Problème / Solution
RF LOW	L'intensité de champ du signal RF repeats est trop faible, la sortie audio du récepteur est coupé pour éviter tout bruit indésirable.Déplacez le récepteur ou utilisez des antennes distantes.
AF CLIP	Surcharge audio du convertisseur A/N de l'émetteur.Réduisez le niveau d'entrée audio.
ANT ERROR	La même Antenne a été active pendant deux minutes au moins.Vérifiez si le(s) cable(s) d'antenne est/sondommagé(s) et leur branchement.
LOW BATT	Les piles de l'émetteur sont faibles.Insérez de nouvelles piles.
SYSTEM ERROR	Erreur interne.Eteignez le récepteur puis rallumez-le 10 secondes plus tard. Si le problème persiste, contactez le service-après vente d'AKG.
RF ERROR, PLL ERROR	Le récepteur ne parvient pas à accrocher la fréquence sélectionnée.Confirmsz l'erreur (appuyez brièvement sur la molette SELECT) et sélectionnez une autre fréquence. Si le problème persiste, contactez le service-après vente d'AKG.
UPDATE FIMWARE	Le système est prét pour une mise à jour du logiciel.Eteignez le récepteur puis rallumez-le 10 secondes plus tard. Si le problème persiste, contactez le service-après vente d'AKG.
INTERFERE ERROR	Interférence de la diffusion provenant de systèmes sans fil, TV, radio, postes bande publique ou apparêls électriques ou installations défectueux.Modifiez la fréquence ou éteignez l'ordinateil brouilleur.
ENCRYPTION!	Le cryptage n'est pas correctement régled.Synchronisé l'émetteur.Interférences provenant d'un autre émetteur DMS 700.
Affichages SYNC	Problème / Solution
WRONG DEVICE	• La bande de fréquences de l'émetteur ne correspond pas à celle du récepteur.
ERROR DEVICE	• Erreur dans les données d'identification de l'émetteur. - Si le problème se produit fréquèment, contactez le service-après vente d'AKG.
TIMEOUT	• Aucune donnée infrarouge détectée.

DMS 700 - Généralités

Plage de fréquences porteuses	Bande 1 : de 548.1 à 697.9 MHz Bande 2 : de 710.1 à 864.9 MHz
Bande passante de commutation	≤ 155 MHz (selon le pays)
Bande passante audio	35 – 20 000 Hz (±3 dB)
D.H.T.	≤ 0.02 %
Rapport signal sur bruit (pondéré A)	Analogue : XLR symétrique, typ. 115 dB(A) Numérique : AES-EBU, typ. 120 dB(A)
Echantillonnage audio	32 bits / 44,1 kHz
Modulation	Numérique
Débit binaire	< 200 kbps
Compression	Technologie de compression AKG Premium Audio
Latence	4 ms
Cryptage	32 bits, 512 bits, régliable
Plage de températures	-10 – 55°C
Plage de fréquences porteuses	Bande 1 : de 548.1 à 697.9 MHz Bande 2 : de 710.1 à 864.9 MHz
Bande passante de commutation	≤ 155 MHz (selon le pays)
Canaux	2 (récepteur à 2 fréquences)
Sensibilité	10 dBμV / -97 dBm
Rejet d'image et de signaux parasites	≥ 95 dB
Type de récepteur	Superhétérodyne
Système Diversity	True diversity numérique
Entrées d'antenne	2 connecteurs fénelles BNC 50 ohms
Sorties audio	2 x analogiques : fiches XLR symétriques 2 x analogiques : fiches jack 6,35 mm dissymétriques 1 x numérique : connecteur XLR AES-EBU (48 kHz) avec entrée horloge universelle (BNC)
Niveau de sortie audio	XLR sym. : +15 dBu (max.), jack 6,35 mm dissym. : +9 dBV
Low cut	10 – 300 Hz
Égalisateur	3 bandes (paramètres : gain des graves, gain des moyens, fréquence des moyens, gain des aigus)
Compresseur	dbx® (paramètres : gain, seuil, ratio, attaque, extinction)
Limueur	dbx® (paramètre : seuil)
Compteur de pile de l'émetteur	Informations sur la pile de l'émetteur à 7 chiffres
Interface PC	Ethernet via HUB 4000 Q, logiciel HiQnet System Architect
Bloc d'alimentation	90 – 240 VCA, 50-60 Hz, 0,4 A
Dimensions	Rack 1 U standard
480 (L) x 43 (H) x 200 (P) mm
Poids net	2,3 kg
Plage de fréquences porteuses	Bande 1 : de 548.1 à 697.9 MHz Bande 2 : de 710.1 à 864.9 MHz
Bande passante de commutation	≤ 155 MHz (selon le pays)
Puisance de sortie RF	10, 20, 30, 50mW (PAR max.) régliable par logiciel (selon le pays)
Parasites	≤ -70 dBc
Antenne	Antenne quart d'onde
Entrée audio	Connecteur mini-XLR TB3M / 3 broches (max. 2,5Vrms)
Niveau d'entrée audio	0, +10, +20 dB, régliable
Durée de vie de lapile	≥ 8 heures avec 2 piles LR6 AA de 1,5V ≥ 8 heures avec 2 piles rechargeables AA de 1,2 V (NIMH, >2100 mAh)
Dimensions	83,5 (L) x 64,1 (H) x 22 (P) mm
Poids net	82 g sans les piles

Récepteur true-diversity numérique DSR 700

12 Caracteristiques techniques

Emetteur numérique à main DHT 700

Plage de fréquences porteuses	Bande 1 : de 548.1 à 697.9 MHz Bande 2 : de 710.1 à 864.9 MHz
Bande passante de commutation	≤ 155 MHz (selon le pays)
Puisance de sortie RF	10, 20, 30, 50mW (PAR max.) régable par logiciel (selon le pays)
Parasites	≤ -70 dBc
Antenne	Antenne en hélice intégrée
Tête de microphone	DHT 700 D5 : microphone dynamique (super cardioïde) DHT 700 D7 : microphone dynamique (super cardioïde) DHT 700 C5 : microphone électrostatique (cardioïde)
NPA max.	DHT 700 D5 : ≤ 140 dB SPL DHT 700 D7 : ≤ 140 dB SPL DHT 700 C5 : ≤ 144 dB SPL
Durée de vie de lapile	≥ 8 heures avec 2 piles LR6 AA de 1,5V ≥ 8 heures avec 2 piles rechargeables AA de 1,2 V (NiMH, >2100 mAh)
Dimensions	52 (ø) × 231 (L) mm
Poids net	336 g

Cet équipement est conforme aux normes mentionnées dans la déclaration de conformité. Pour commander un exemplaire gratuite de la déclaration de conformité, visitez http://www.akg.com ou contactez [e-mail].

Muchasgracias

DHT 700 D5, DHT 700 D7, DHT 700 C5

CU 700- Unidad de energia para DPT 700 / DHT 700
- MK/GL - Cable para guitarra/cable para instrumento
W3004-Pantalla antiquento
RMS 4000 - Interruptor mute remote
- Varios microfonos para DPT 700

Accosorios OPCIONALES

Menu de activités STATUS
