PLQ 10M - Déshumidificateur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	PUR LINE
Modèle	PLQ 10M
Dimensions (L x P x H)	342 x 245 x 492 mm
Poids	11 kg
Alimentation	230 V ~ 50 Hz
Capacité de déshumidification	10 L/jour à 30°C / 80% HR
Capacité du réservoir	3,6 litres
Plage de température de fonctionnement	5°C à 35°C
Consommation électrique	260 W / 1,32 A
Réfrigérant	R134a
Fonctions principales	Humidistat réglable, dégivrage automatique, option drainage permanent, voyant réservoir plein, arrêt automatique réservoir plein
Entretien et nettoyage	Filtre lavable à l'eau tiède, nettoyage extérieur avec chiffon doux imbibé d'eau savonneuse
Sécurité	Arrêt automatique si réservoir plein ou mal installé, protection contre le gel, ne pas utiliser en dessous de 5°C
Pièces détachées et réparabilité	Contact SAV via revendeur; garantie 2 ans
Informations générales	Équipé de roulettes pour mobilité, poignée de transport, filtre accessible derrière le réservoir

FOIRE AUX QUESTIONS - PLQ 10M PUR LINE

Comment mettre en marche le déshumidificateur ?

Branchez l'appareil sur une prise 230 V avec terre, puis tournez le bouton marche/arrêt vers la droite. Le compresseur démarre. Réglez le niveau d'humidité souhaité avec l'humidistat.

Comment vider le réservoir d'eau ?

Débranchez l'appareil, retirez le réservoir en le tirant vers vous, videz-le, puis replacez-le correctement jusqu'à ce que le voyant 'réservoir plein' s'éteigne.

Comment utiliser le drainage permanent ?

Retirez le capuchon de l'orifice à l'arrière, connectez un tuyau de 12 mm de diamètre (non fourni) et placez l'extrémité dans un drain. Assurez-vous que le réservoir est bien réinstallé, sinon l'appareil ne fonctionnera pas.

Pourquoi l'appareil ne déshumidifie-t-il pas assez ?

Vérifiez que le filtre n'est pas encrassé (nettoyez-le), que la température ambiante est supérieure à 5°C, que les portes et fenêtres sont fermées, et que le réservoir est bien en place. Un délai de 3 minutes peut être nécessaire après un arrêt.

Que faire en cas de givre sur l'évaporateur ?

Le dégivrage automatique se déclenche si la température ambiante est inférieure à environ 10°C. Le compresseur s'arrête, la ventilation continue. L'appareil reprend normalement quand la température remonte.

Comment nettoyer le filtre ?

Éteignez et débranchez l'appareil, retirez le réservoir, puis le filtre. Aspirez-le ou lavez-le à l'eau tiède. Assurez-vous qu'il est bien sec avant de le remettre en place.

L'appareil fait un bruit de liquide qui s'écoule, est-ce normal ?

Oui, c'est le réfrigérant qui circule dans les serpentins. C'est tout à fait normal pour ce type d'appareil.

Puis-je utiliser l'appareil en dessous de 5°C ?

Non, l'appareil ne doit pas être utilisé à une température inférieure à 5°C. Cela pourrait endommager le compresseur et réduire l'efficacité.

Comment transporter ou ranger l'appareil ?

Débranchez-le, videz le réservoir, et conservez-le en position verticale. Si possible, remettez-le dans son carton d'origine, à l'abri de la poussière et dans un endroit frais et ventilé.

Que faire si le voyant réservoir plein reste allumé après avoir vidé ?

Assurez-vous que le réservoir est correctement inséré et que le levier de l'interrupteur de trop-plein est bien en contact. Si le problème persiste, contactez le SAV.

MODE D'EMPLOI PLQ 10M PUR LINE

N° Indigo : 0 825 875 532

Internet: www.purline.com

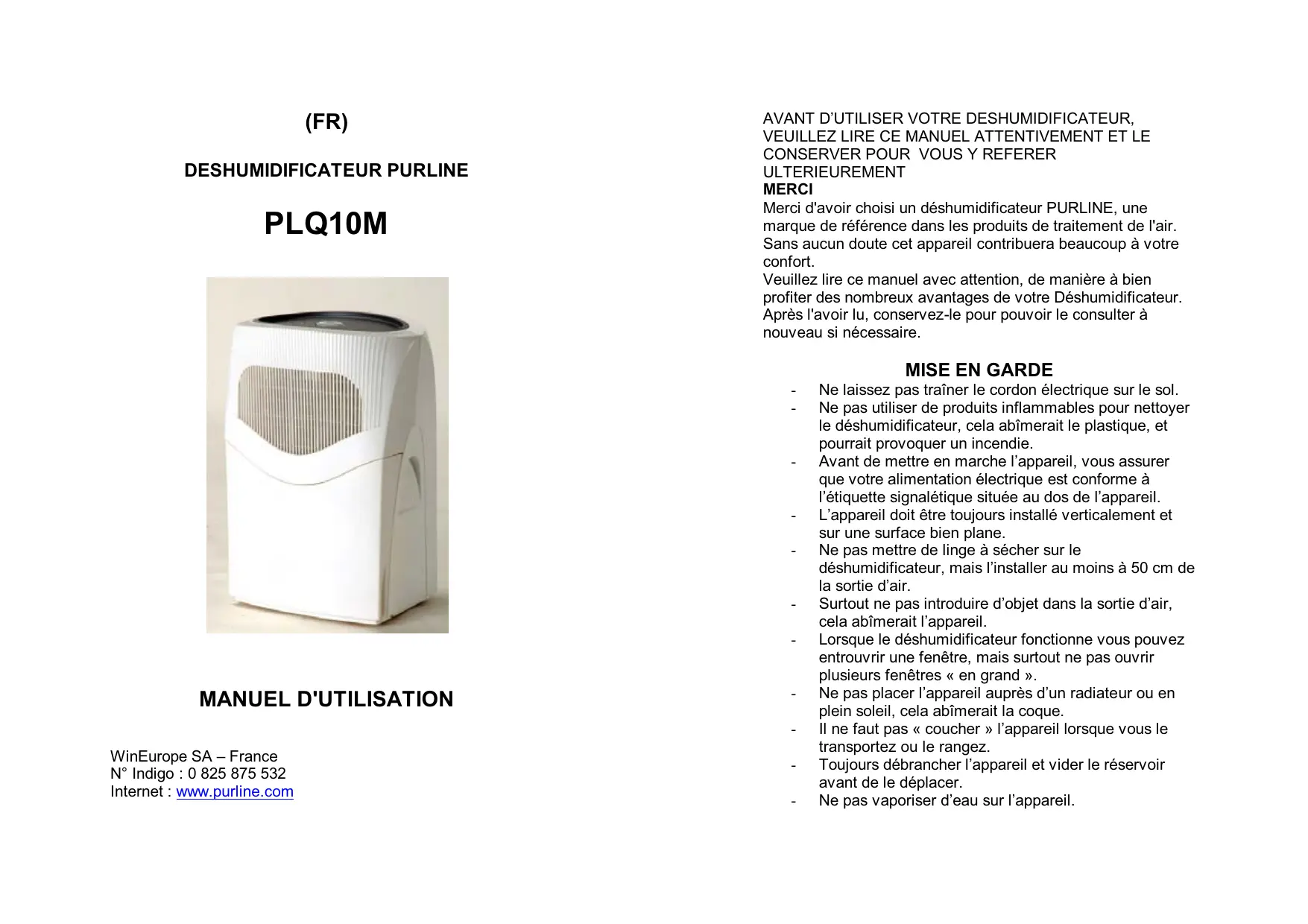

AVANT D'UTILISER VOTRE DESHUMIDIFICATEUR, VEUILLEZ LIRE CE MANUEL ATTENTIVEMENT ET LE CONSERVER POUR VOUS Y REFERER ULTERIEUREMENT

Merci d'avoir choisi un déshumidificateur PURLINE, une marque de référence dans les produits de traitement de l'air. Sans aucun doute, cet appareil contribuera beaucoup à votre confort.

Veuillez lire ce manuel avec attention, de manière à bien profiter des nombreux avantages de votre Déshumidificateur.

Après l'avoir lu, conservez-le pour pouvoir le consulter à nouveau si nécessaire.

Mise en GARDE

• Ne laissez pas trainer le cordon électrique sur le sol.
• Ne pas utiliser de produits inflammables pour nettoyer le déshumidificateur, cela abîmerait le plastique, et pourrait provoquer un incendie.
• Avant de mettre en marche l'appareil, vous assurer que votre alimentation électrique est conforme à l'étiquette signalétique située au dos de l'appareil.
• L'appareil doit être toujours installé verticalement et sur une surface bien plane.
• Ne pas mettre de linge à sécher sur le déshumidificateur, mais l'installer au moins à 50 cm de la sortie d'air.
• Surtout ne pas introduire d'objet dans la sortie d'air, cela abîmerait l'appareil.
• Lorsque le déshumidificateur fonctionne, vous pouvez entrouvrir une fenêtre, mais surtout ne pas ouvrir plusieurs fenêtres « en grand ».
• Ne pas placer l'appareil auprès d'un radiateur ou en plein soleil, cela abîmerait la coque. Il ne faut pas « coucher » l'appareil lorsque vous le transportez ou le rangez.
• Toujours débrancher l'appareil et vider le réservoir avant de le déplacer.
• Ne pas vaporiser d'eau sur l'appareil.
• Ne pas utiliser l'appareil si la température ambiante est en dessous de 5°C.
• Lorsque l'appareil vous est apporté par un transporteur, veuillez le laisser en position verticale pendant deux heures avant de le faire démarrer.

Si le cordon électrique est endommagé, il doit être remplacé par une personne qualifiée, le fabriquant ou son représentant, pour éviter tout danger.

Fonctionnement

SAVIEZ-VOUS QUE L'AIR SEC EST PLUS RAPIDEMENT RECHAUFFE QUE L'AIR HUMIDE? VOTRE DESHUMIDIFICATEUR DOIT ETRE INSTALLLE LE PLUS PRES POSSIBLE DE LA SOURCE D'HUMIDITE Dès qu'il est branché, votre déshumidificateur commence à vous protégier ainsi que votre habitation des effets pernicieux d'une humidité excessive.

VOICI COMMENT FONCTIONNE VOTRE APPAREIL :

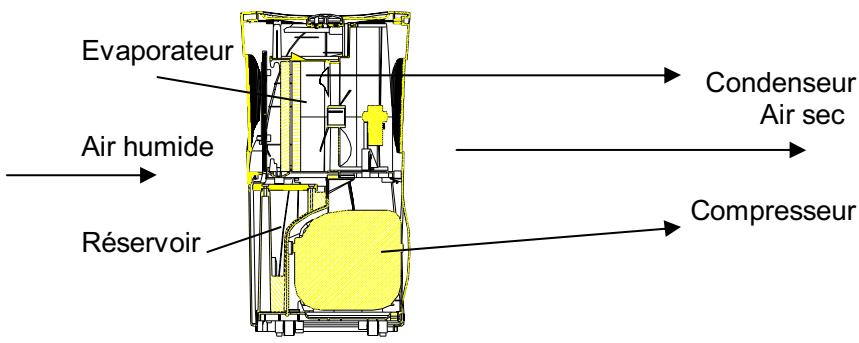

Votre déshumidificateur contrôle le taux d'humidité en condensant celle-ci lorsqu'elle passe sur les éléments de refroidissement de l'appareil. Cette humidité condensée (eau) s'écoule alors dans le réservoir.

L'air asseché passe à travers un serpentin qui le rechauffe. Il est ensuite renvoyé dans l'air de la pièce à une température légèrement rechauffée ce qui vous fait faire DES ECONOMIES D'ENERGIE!

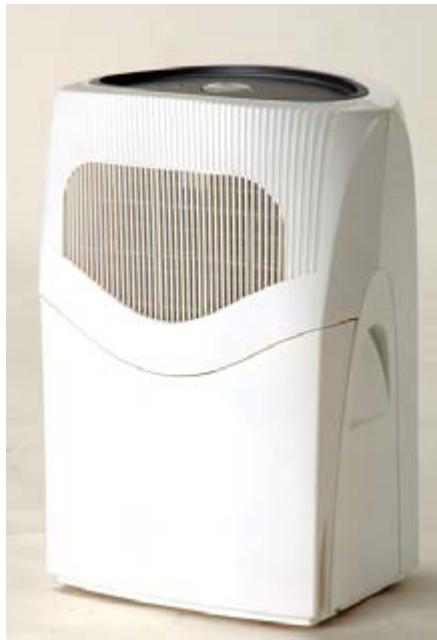

1. Tableau de bord
2. Entrée de l'air
3. Filtre (à l'intérieur de l'appareil)
4. Reservoir d'eau
5. Roulettes
6. Poignée du réservoir d'eau
7. Poignée de l'appareil

Arriere

1. Sortie d'air
2. Orifice de drainage continu
3. Cordélectrique

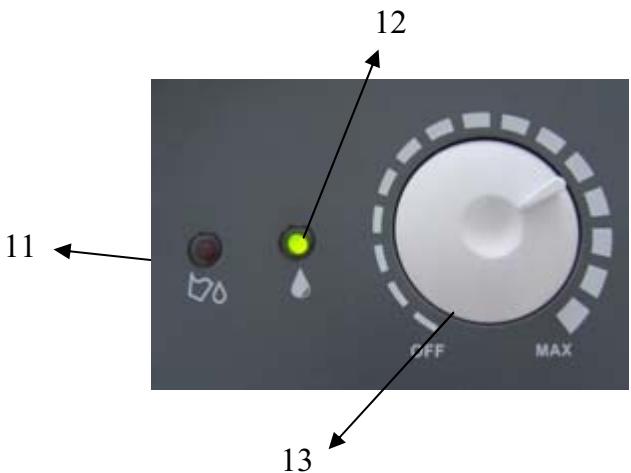

Tableau de BORD

11-Voyant réservoir plein 12-Voyant mise en marche 13- Bouton marche/arrêt + contrôle humidité.

Mise en fonctionnement

Il faut brancher le déshumidificateur dans une fiche murale avec terre de 230 V 50Hz, - puis le faire démarrer en tournant le bouton "OFF" vers la droite (sens des aiguilles d'une montre). Notre déshumidificateur est maintenant prêt à fonctionner.

ATTENTION :

CET APPAREIL NE DOIT PAS ETRE UTILISE A UNE TEMPERATURE INFERIEURE A 5°C.

1) Tourner le bouton vers la droite pour permettre le démarrage de l'appareil. Le compresseur va se mettre en route.

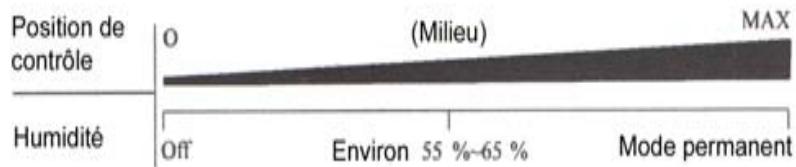

2) L'appareil est doté d'un humidistat pour contrôler l'humidité. Sélectionner le niveau d'humidité requis pour la pièce. L'appareil fonctionnera et s'arrêtera selon le point de consigne choisi. Si vous pouvez que l'appareil fonctionne en continu, diriger le bouton sur MAX vers la droite. 3) Pour éteindre l'appareil, tourner le bouton sur OFF vers la gauche.

Degivrage automatique

Votre déshumidificateur est équipé d'un système de dégivrage automatique. Lorsque l'appareil fonctionne dans une température ambience inférieure à environ 10°C, les serpents capteurs d'humidité se couvrent de givre.

Dans ce cas, le dégivrage automatique se met en route et le compresseur de l'appareil s'arrête, seule la ventilation continue.

L'appareil se remet en marche lorsque la température ambiantesupérieure à 10°C.

VIDER Le reservoir

FIG. 4

Il faut toujours débrancher l'appareil avant de vider le réservoir.

Lorsque le témoin lumineux indiquant que le réservoir est plein s'allume, le déshumidificateur se met en sécurité et s'arrête de fonctionner. Cela peut également se produire si le réservoir est mal installé.

Pour dégager le réservoir, le tirer vers vous, puis le vider. Une fois vidé, replacez le réservoir dans sa cavité avec précaution. Il faut s'assurer que le réservoir soit complètement inséré à sa place pour que le témoin lumineux s'éteigne. (Le levier du dispositif d'arrêt trop plain doit effectivement pousser un interrupteur (interne) lors du repositionnement du réservoir). Le témoin lumineux éteint indique que le réservoir est bien installé et que le déshumidificateur est prêt à fonctionner à nouveau.

Si le témoin lumineux est toujours allumé alors que vous venez de replir le réservoir, assurez-vous que celui-ci a été replaced correctement.

Option « drainage permanent

IL EST NORMAL QUE LE RESERVOIR NE SE REMPLISSE PAS, SI LE RACCORD DE DRAINAGE PERMANENT EST INSTALLLE.

Le réservoir d'eau a besoin d'être vidé régulièrement. Si l'appareil est utilisé dans un environnement très humide ou dans un local peu visité, votre déshumidificateur peut être équipé d'un raccord de drainage permanent.

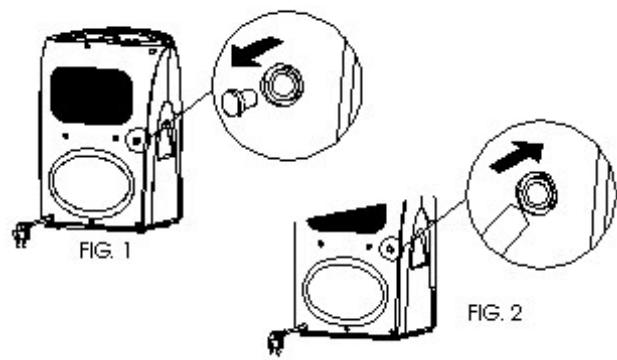

1. Retirer le capuchon de l'orifice de drainage situé à l'arrière de l'appareil (FIG.1) et connecter l'orifice de drain à un tube de 12mm de diamètre (FIG.2). NOTE: Le tube n'est pas fourni avec l'appareil.

Il faut débrancher l'appareil avant de procéder à l'installation du raccord.

1 Retirer le réservoir de son compartiment. 2 Installer le raccord tel qu'indiqué sur le schéma ci-dessous, ATTENTION, le déshumidificateur ne se

mettra pas en marche, si le réservoir n'est pas correctement réinstallé (FIG.3 et FIG.4).

FIG. 3

FIG. 4

3 Mettre l'extrémité d'un tuyau de la bonne dimension sur le raccord précédemment installé à l'intérieur du compartiment du réservoir.

Placer l'autre extrémité du tuyau dans un drain, le tuyau doit être rigide pour ne pas faire un coude qui pourrait bloquer l'écoulement par gravité.

Le tuyau doit être dirigé vers le bas de l'appareil raccordé à une évacuation.

Attention, l'extrémité du tuyau de drainage ne doit pas se couvrir dans l'eau du drain.

VEUILLEZ NOTER : en cas de risque de gel, il faut s'assurer que le tuyau de drainage ne puisse geler.

Entretien.

Il faut éteindre et débrancher l'appareil avant de procéder à cette opération.

Nettoyage de l'appareil

Il faut toujours éteindre et débrancher l'appareil avant de le nettoyer. Utiliser un chiffon doux imbibé d'eau savonneuse tiède. Frotter l'appareil délicatement, il ne faut pas utiliser de détergent ou de produits abrasifs pouvant endommager le plastique.

Nettoyage du filtre

FIG.5

Toujours éteindre et débrancher l'appareil avant toute manipulation.

Le filtre se trouve derrière le réservoir (visible sur la Figure 5)

1. Retirer le filtre après avoir retiré le réservoir.
2. Nettoyer le filtre avec un aspirateur en prenant soin de ne pas l'abîmer.
3. REPLACER LE Filtrе
4. REPLACER LE RÉSERVOIR

Si le filtre est particulièrement sale, utiliser de l'eau tiède pour le nettoyer. Toujours s'assurer que le filtre est bien sec avant de le replacer dans son logement.

Entreposage

Si possible remettre l'appareil dans son carton d'emballage accompagné de ce manuel. Sinon, le protéger de la poussière et l'entreposer dans un endroit frais et bien ventilé. Ne pas oublier de vider complètement le réservoir.

PETIT GUIDE DE DEPANNAGE.

PROBLEMES	CAUSES PROBABLES	SOLUTIONS
Ni le compresseur ni le ventilateur ne fonctionnent.	Panne de courant ou voltage trop faible	Vérifier avec un électricien.

	Prise de courant défectueuse. Court circuit Réservoir mal mis Entrées et sorties d'air sont bouchées	Vérifier avec un électricien. Replacer le réservoir Vérifier les.
Le ventilateur fonctionné mais pas le comprésseur.	En cours de dégivrage	Attendre fin du cycle
	Démarriage différé de 3 minutes.	Normal, démarrera après 3 minutes.
	Température ambiente trop BASSE	Normal, protection du comprésseur.
Appareil très bruyant.	Sol inégal	Installer sur une surface plane et horizontale.
	Le moteur ou le comprésseur se desserrent.	Vérifier avec le SAV, il faut resserrer les éléments.
	« Bruit de liquide s'écoulant »	Normal le réfrigérant circule dans les serpents.
Ne déshumidifie pas ou très peu.	Le filtré est trop encrassé.	Nettoyer le filtré.
	Fuite du réfrigérant.	Vérifier avec le SAV
	Température ambiente trop BASSE. Portes ou fenêtres ouvertes	Vérifier l'étanchéité et la température de la piece.
L'évaporateur se	Filtre trop sale.	Nettoyer le filtré
couvre de givre.	Température ambiente trop BASSE.	Normal, arrêt automatique.
Le réservoir déborde.	Fuite du réservoir	Voir le SAV
	Interrupteur de trop plein défectueux	Voir le SAV

Veuillez NOTER:

En quelques jours vous observerez une réduction de la condensation. Cependant, si vous souffrez d'un problème d'humidité extrême, il est possible qu'une ou plusieurs semaines soient nécessaires avant d'obtenir un taux d'humidité acceptable.

Il est normal d'avoir de la condensation sur une surface froide. Le déshumidificateur réduit le taux d'humidité de l'air, ainsi par exemple, qu'une partie de la condensation qui se forme sur des fenêtres particulièrement froides.

En cas de problèmes, veuillez contacter votre revendeur.

IMPORTANT- ATTENDRE 3 MINUTES AVANT DE FAIRE REDEMMARRER VOTRE APPAREIL APRES UN ARRÊT POUR PERMETTRE AU SYSTEME INTERNE DE RETROUVER SON EQUILIBRE.

Caracteristiques

T° de fonctionnement Capacité de déshumidification

Capacité du réservoir

Poids

Dimensions (L x P x H)

Consummation

Voltage

Réfrigérant

De 5°C à 35°C

10 litres/Jour à

30°C/80 % H.R

3.6 litres

11 Kg

342 x 245 x 492mm

260 W / 1.32A

230V-240V ~ 50 Hz

R134a

Caractéristiques sujettes à changement sans préavis.

Garantie :

2 ans à partir de la date d'achat pour un « vice de fabrication ».

POUR SE PREVALOIR DE LA GARANTIE, PRIERE D'APPORTER L'APPAREIL OU DE L'EXPEDIER PORT PAYE A VOITRE REVENDEUR, ACCOMPAGNE DE LA PREUVE D'ACHAT.

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

PLQ10M

N° Indigo : 0 825 875 532

Internet: www.purline.com

T° de fonctionnement : De 5°C à 35°C
