PLS 24H - Déshumidificateur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	PUR LINE
Modèle	PLS 24H
Surface d'utilisation max.	240 m² / 600 m³
Tension d'alimentation	220-240 V ~ 50 Hz
Capacité de déshumidification	24 L/jour (à 30°C, 80% HR)
Consommation électrique (déshumidification)	600 W
Consommation électrique (chauffage)	960 W
Débit d'air	205 m³/h
Réfrigérant	R134a (sans CFC)
Capacité du réservoir	Environ 5 litres
Contrôle de l'humidité	Hygrostat réglable (0 à MAX)
Fonctions	Déshumidification seule, Chauffage seul, Déshumidification + Chauffage
Plage de température de fonctionnement	5°C à 35°C
Poids	17 kg
Dimensions (L × P × H)	30 × 31 × 62 cm
Entretien et nettoyage	Nettoyer la coque avec un linge doux et sec ; nettoyer le filtre avec un aspirateur ou à l'eau claire
Sécurité	Arrêt automatique réservoir plein ; protection du circuit (temporisation 2 min) ; dégivrage automatique
Pièces détachées et réparabilité	Réservoir amovible, filtre lavable ; SAV contactez WinEurope (N° Indigo 0.825.875.532)
Informations générales	Garantie et SAV par le fabricant ; consulter la notice pour les détails

FOIRE AUX QUESTIONS - PLS 24H PUR LINE

Pourquoi mon déshumidificateur ne démarre-t-il pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le réservoir est correctement positionné. Si le voyant FULL est allumé, videz le réservoir. Après branchement, attendez 3 à 5 minutes (temporisation).

Comment régler l'hygrostat ?

Tournez le bouton central (hygrostat) vers MAX pour un fonctionnement continu, ou vers une position intermédiaire pour un taux d'humidité souhaité. Si l'air est trop sec, tournez le bouton dans le sens inverse des aiguilles d'une montre. L'appareil s'arrête automatiquement quand l'humidité atteint le niveau choisi.

Que signifie le voyant 'Defrost' allumé ?

Le voyant Defrost indique que l'appareil est en mode dégivrage automatique. Cela se produit généralement quand la température ambiante est basse (moins de 12°C). Ce cycle est normal et le voyant s'éteindra une fois le dégivrage terminé.

Comment vider le réservoir d'eau ?

Lorsque le voyant FULL est allumé, éteignez l'appareil ou mettez-le en position OFF. Placez vos mains de chaque côté du réservoir, insérez les doigts dans les interstices et tirez pour le sortir. Videz l'eau, puis replacez le réservoir en suivant les rainures de guidage jusqu'à ce qu'il soit bien en place.

Puis-je utiliser un tuyau pour un drainage permanent ?

Oui. Percez l'orifice prévu à l'arrière de l'appareil, puis insérez un tuyau rigide en PVC de diamètre interne 14 mm sur le manchon de drain. Dirigez l'autre extrémité vers une évacuation. Replacez ensuite le réservoir. Assurez-vous que le tuyau est bien rigide.

Pourquoi l'appareil ne collecte-t-il que peu ou pas d'eau ?

Cela peut être normal si l'humidité ambiante est faible (hygrométrie basse). Vérifiez aussi que le filtre n'est pas encrassé : nettoyez-le. Si la température de la pièce est trop basse, utilisez la fonction chauffage. Dans des conditions normales, consultez le tableau de capacité d'extraction.

Comment nettoyer le filtre ?

Débranchez l'appareil. Retirez le filtre et nettoyez-le avec un aspirateur ou à l'eau claire. Séchez-le bien avec un linge sec avant de le remettre en place. Ne jamais faire fonctionner l'appareil sans filtre.

Que faire si l'appareil est trop bruyant ?

Vérifiez que l'appareil est posé sur une surface horizontale et stable. Un sol inégal peut provoquer du bruit. Si le bruit persiste, contactez le SAV.

Puis-je faire sécher du linge sur le déshumidificateur ?

Non, ne placez jamais de linge sur l'appareil. Installez le déshumidificateur à au moins 50 cm de la sortie d'air pour permettre une bonne circulation. Poser du linge dessus peut bloquer la ventilation et endommager l'appareil.

L'appareil a été transporté couché, que dois-je faire ?

Si l'appareil a été transporté couché ou à l'envers, placez-le en position verticale et attendez 2 à 3 heures avant de le brancher. Cela permet à l'huile du compresseur de refluer correctement et évite tout dommage.

MODE D'EMPLOI PLS 24H PUR LINE

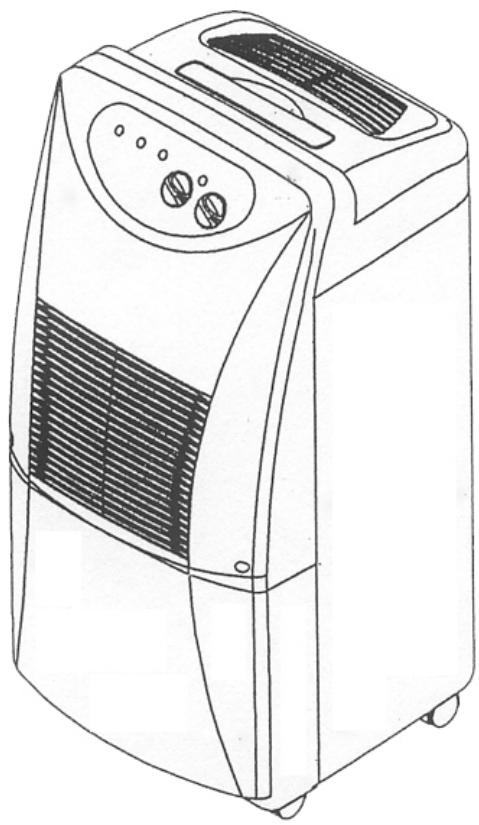

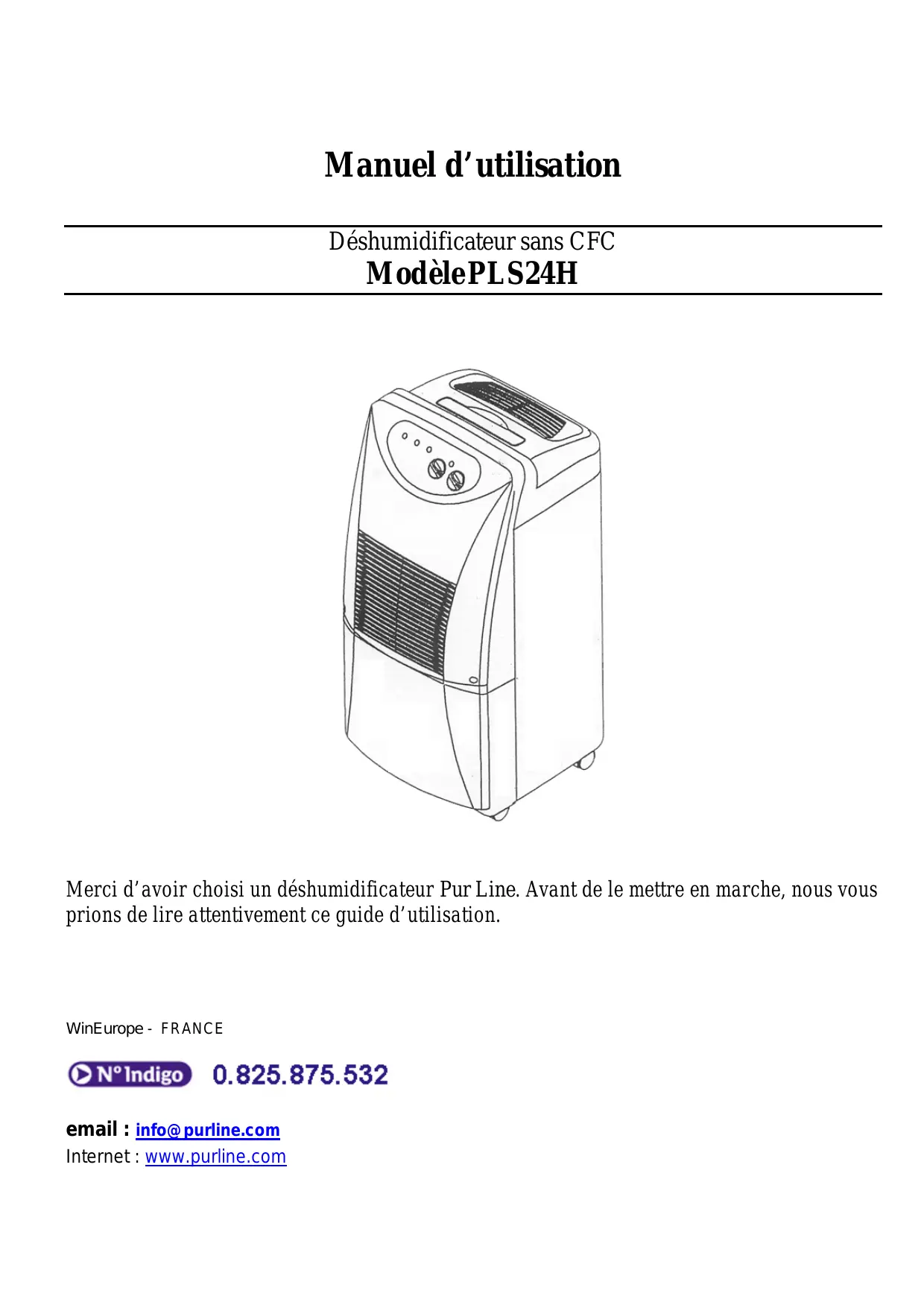

Manuel d'utilisation

Déshumidificateur sans CFC

Modèle PLS24H

Merci d'avoir choisi un déshumidificateur Pur Line. Avant de le mettre en marche, nous vous prions de lire attentivement ce guide d'utilisation.

WinEurope - FRANCE

N°Indigo

0.825.875.532

« ON » En fonctionnement « FULL » Lorsque le réservoir est plein « Defrost » Lampe témoin de dégivrage

Explication des fonctions (bouton de droite)

• « off » Le déshumidificateur s'arrête
• « » Fonction déshumidification seule

Régler le point de consigne d'hygrométrie ambiante à l'aide du bouton central

« O » Le compresseur ne fonctionne pas. « MAX » Le déshumidificateur marche continuellement

• «※» Fonction Déshumidification et Chauffage
• «※» Fonction Chauffage seule

Fonctionnement

1. Quand le bouton de fonction est placé sur « ↑ », seul le système de déshumidification fonctionne. Manoeuvrez alors le bouton Hygrostat sur le point de consigne désiré (0. MAX.). Si l'hygrostat est sur la position « O », le compresseur ne marche pas.
2. Quand le bouton de fonction est placé sur « * », les fonctions Chauffage et Déshumidificateur fonctionnent toutes les deux en même temps. Vous pouvez alors régler l'hygrostat où vous le désirez.
3. Quand le bouton de fonction est placé sur « ※ », seule la fonction chauffage est en marche.
4. Tant que le bouton de fonction n'est pas sur la position « OFF », le témoin lumineux vert est allumé. Quand le chauffage fonctionne, les témoins lumineux rouge et vert sont allumés.

Attention

1. L'appareil ne fonctionnera pas si l'humidité ambien-te est inférieure au taux d'humidité sélectionné.
2. La lampe témoin « FULL » est allumée quand le réservoir est plein. Il faut donc le vider et repositionner le réservoir dans son emplacement pour faire fonctionner l'appareil.
3. Quand le réservoir est plein, le compresseur cesse de fonctionner tandis que le chauffage continue de fonctionner.
4. Pour arrêter toute fonction, positionner le bouton de manœuvre sur « OFF »

Temporisation

Environ 3 à 5 minutes quand l'appareil est branché. Si l'appareil est arrivé couché ou à l'envers, il est recommandé d'attendre 2 à 3 heures en position verticale avant de le brancher.

Utilisation

1 S'assurer que le réservoir est bien installé 2 Brancher l'appareil et le mettre en marche 3 Voir « Explication des fonctions » (ci-dessus). Tourner le bouton central (hygrostat) au maximum (à droite dans le sens des aiguilles d'une montre), jusqu'à ce que l'appareil se mette en route. Choisir la position du bouton en fonction du taux d'humidité souhaité, si vous trouvez l'air trop sec, tourner le bouton en sens inverse. Dès que le déshumidificateur aura asséché l'air au taux d'humidité que vous avez choisi, il s'arrête; il se remettra en route dès que l'humidité de l'air s'élèvera à nouveau au-dessus de ce que vous souhaitez. 4. Initialement régler l'hygrostat au maximum, après avoir utilisé l'appareil quelques heures vous pourrez déterminer le réglage qui vous convient. Si vous arrêtez le déshumidificateur, attendez 2 ou 3 minutes avant de le remettre en fonction. 5. Si l'appareil ne se met pas en marche après que vous ayez tourné le bouton, veuillez vérifier qu'il soit bien branché; si le déshumidificateur ne fonctionne toujours pas, retirez et remettez bien en place le réservoir. 6. Le déshumidificateur ne fonctionne plus lorsque le réservoir est plein et que vous voyez la lampe témoin allumée. Il faut alors vider le réservoir en plaçant vos mains de chaque côté du réservoir et les doigts dans les interstices. 7. Lorsque le réservoir est vide, bien le replacer en vous servant des rainures comme guide. Le déshumidificateur est prêt à fonctionner.

Ce déshumidificateur possède un dispositif de protection du circuit, d'une durée de 2 minutes.

PLS24H

RH TEMP.	40 %	60 %	80 %
15°C	2.5	7.2	13.0
20°C	3.0	8.6	14.5
25°C	4.1	11.2	17.2
30°C	6.8	14.7	22.2

UNIT: LITER UNITE: LITRE

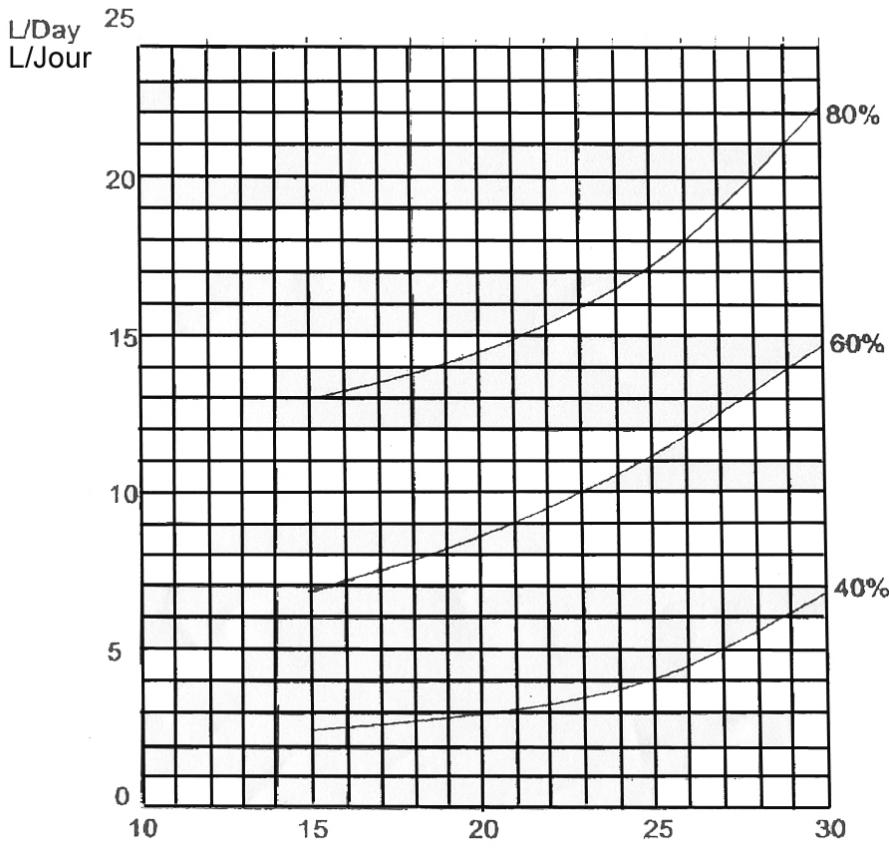

Tableau indicateur de la capacité d'extraction du déshumidificateur.

• Capacités calculées sous différentes conditions de température et d'humidité. Si la température du local est basse, l'extraction d'humidité reste très faible. C'est une chose normale.

Degivrage

Si l'appareil doit fonctionner à une température basse (moins de 12°C), la surface du serpentin réfrigéré se couvrira de givre, et ceci réduira les performances du déshumidificateur. Quand ceci se produit, l'appareil se met automatiquement en mode de dégivrage et le témoin de dégivrage du tableau de bord s'allume. La température la plus basse de fonctionnement du PLS24H est de 5°C (Conditions de test laboratoire). La durée (temps) de dégivrage est variable.

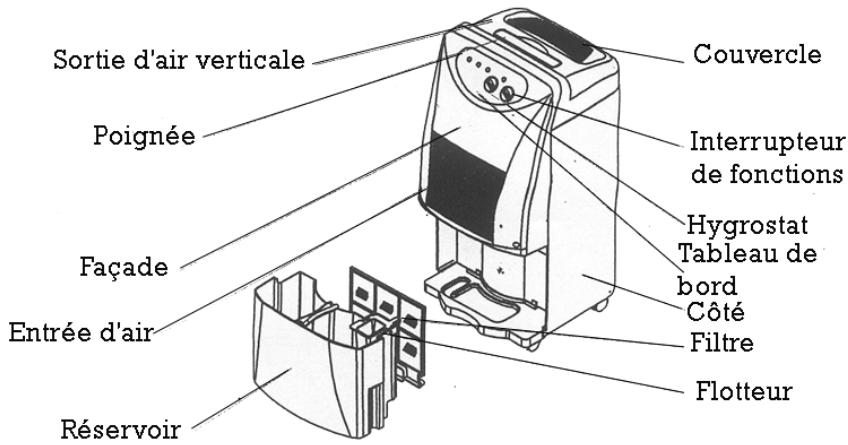

Figure 1

Figure 2

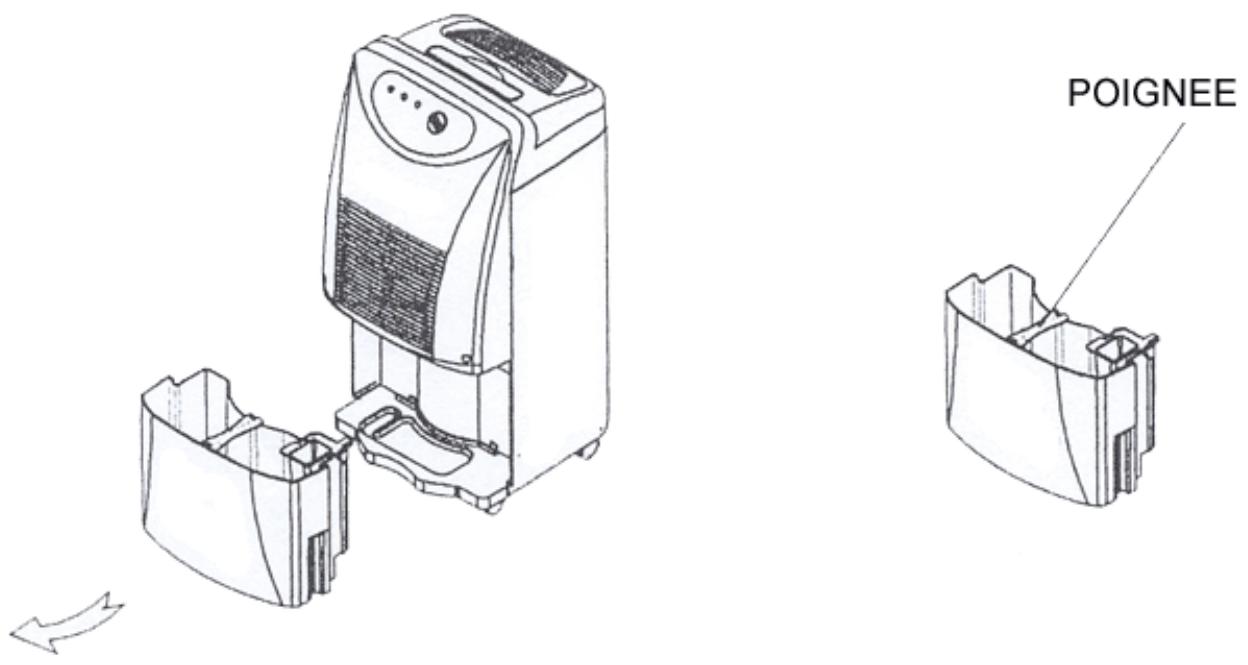

Vidange du réservoir

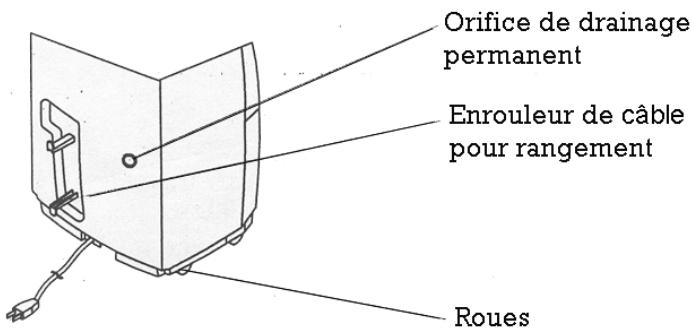

Installation du drainage permanent

• Munissez-vous d'un tuyau rigide en PVC, d'un diamètre interne de 14 mm.
• Perforez à l'emplacement prévu à cet effet, l'arrière de la coque de l'appareil, de manière à pouvoir introduire le tuyau de drainage
• Enlevez le réservoir

Le tuyau en PVC doit être bien rigide.

• À l'intérieur de la coque, à l'emplacement où vous avez retiré le réservoir, se trouve en haut à gauche un orifice. Vous pouvez passer le tuyau soit par cet orifice vers le passage arrière, soit par l'orifice que vous avez perforé à l'arrière de la coque.
• Installez une extrémité du tuyau (de 14 mm de diamètre interne) sur le manchon du drain et dirigez l'autre vers l'évacuation que vous avez prévue.
• Remettre le réservoir à sa place dans l'appareil.

Mise en GARDE

Ne laissez pas traîner le cordon électrique sur le sol.

Ne pas utiliser de produits inflammables pour nettoyer le déshumidificateur, cela abimerait le plastique et pourrait provoquer un incendie.

L'appareil doit être installé sur une surface horizontale.

Ne pas mettre de linge à sécher sur le déshumidificateur, mais l'installer à au moins 50 cm de la sortie d'air.

Surtout ne pas introduire d'objet dans la sortie d'air, ILA abimerait I'appareil.

Ne pas placer l'appareil auprès d'un radiateur ou en plein soleil, cela abimerait la coque.

Il ne faut pas « coucher » l'appareil lorsque vous le transportez ou le rangez.

Lorsque l'appareil vous est livré par le transporteur, veuillez le garder « debout » pendant deux heures avant de le faire fonctionner.

Entretien de l'appareil

Il faut tous les jours débrancher le déshumidificateur avant de le nettoyer ou de le réparer.

1. Nettoyage de la coque

• frotter avec un linge doux et sec
• Si la coque est juste poussiéreuse ou sale, il faut utiliser un détergent doux, puis frotter avec un linge doux et humide.
• Il ne faut pas vaporiser d'eau sur le déshumidificateur. Cela pourrait provoquer une électrocution ou un court-circuit.

2. Nettoyage du filtre

nettoyer le filtre à l'aide d'un aspirateur ou en le passant sous l'eau propre et le séchant avec un linge sec. - Remettre le filtre dans son emplacement.

PETIT Guidededepannage

Avant de faire appel à un réparateur, veuillez faire ces simples vérifications

PROBLEME	CAUSES PROBABLES	SOLUTIONS
L'appareil ne fonctionne pas	Pas de courantPrise ou cordon endommagésRéservoir mal replacé	ContactezVote Electricien ouSAVRe-positionner le réservoir.
Le compresseur fonctionne mais pas le ventilateur	Moteur en panneVoltage trop bas	ContactezVote Electricien ouSAV
Le ventilateur fonctionne mais pas le compresseur	Compresseur en panneSystème dégivrage en panne	Contactez le SAV
Peu ou pas d'eau dans le réservoir	Hygrométrie trop BASFiltre saleT° de la pierce trop basse	NormalNettoyer le filtrerNormal -Utiliser la fonctionchauffage.
Appareil trop bruyant	Sol inégal	Mettre l'appareil à niveau.
Serpentin de dégivrage couvert de givre	T° trop basSefftre saleDégivrage inopérant	Utiliser la fonction chauffageNettoyer le filtrerContacter le SAV
L'eau déborde	Réservoir mal positionnéL'interrupteur arrêt auto ne fonctionne pas	Replacinger le réservoirContacter le SAV

Si après ces vérifications votre déshumidificateur présente toujours un problème, contactez notre S. A. V ou revendeur.

Attention

Si le cordon électrique est endommagé, le faire remplacer par le fabricant, un fournisseur de service agréé ou une autre personne qualifiée afin d'éviter tout danger.

MODELE

SURFACE D'UTILISATION

TENSION

CAPACITE DE DESHUMIDIFICATION

CONSOMMATION D'ELECTRICITE

DEBIT D'AIR

TEMPERATURE D'UTILISATION

CONTROLE DE L'HUMIDITE

RESERVOIR

REFRIGERANT

POIDS EN KG

DIMENSIONS (L x P x H) en mm

UPC/EAN :

PLS24H

240 m² / 600 m³

220/240V\~50Hz

24 L à 30°C & 80% H. R.

600 W en déshumidification

960 W en chauffage

205 m3 / h

5^ 35^ C

HYGROSTAT

ENVIRON 5 LITRES

R 134a SANS CFC

17 KG

30 × 31 × 62 cm

3700046510675
