Type de produit	Amplificateur audio numérique
Caractéristiques techniques principales	Amplification Classe D, faible distorsion, haute efficacité
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 x 100 x 320 mm
Poids	6 kg
Compatibilités	Compatible avec divers systèmes audio et haut-parleurs
Puissance	2 x 70 W sous 8 ohms
Fonctions principales	Contrôle du volume, entrée RCA, entrée XLR
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées selon le revendeur
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - HDAMP MARANTZ

Quel est le niveau de puissance de sortie du MARANTZ HDAMP ?

Le MARANTZ HDAMP offre une puissance de sortie de 2 x 70 W sous 8 ohms.

Comment connecter le MARANTZ HDAMP à mes enceintes ?

Utilisez des câbles d'enceintes appropriés pour connecter les bornes positives et négatives de l'amplificateur aux bornes correspondantes de vos enceintes.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des câbles, assurez-vous que le volume est réglé correctement et que les enceintes sont compatibles avec l'amplificateur.

Le MARANTZ HDAMP peut-il être utilisé avec un caisson de basses ?

Oui, vous pouvez connecter un caisson de basses via la sortie dédiée si votre modèle en dispose.

Comment réinitialiser le MARANTZ HDAMP aux paramètres d'usine ?

Appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Est-ce que le MARANTZ HDAMP prend en charge le Bluetooth ?

Non, le MARANTZ HDAMP n'inclut pas de fonctionnalité Bluetooth intégrée.

Quelle est la garantie offerte pour le MARANTZ HDAMP ?

Le MARANTZ HDAMP est généralement couvert par une garantie de 2 ans, mais cela peut varier en fonction du revendeur.

Comment nettoyer l'appareil sans l'endommager ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez les produits chimiques agressifs ou abrasifs.

Le MARANTZ HDAMP est-il compatible avec les systèmes home cinéma ?

Oui, le MARANTZ HDAMP peut être intégré dans un système home cinéma en le connectant à un récepteur AV.

Comment puis-je améliorer la qualité sonore de mon installation avec le MARANTZ HDAMP ?

Assurez-vous d'utiliser des câbles de bonne qualité, positionnez correctement vos enceintes et ajustez les réglages de votre source audio.

MODE D'EMPLOI HDAMP MARANTZ

Amplificateur intégré HD-AMP1

Vous pouvez imprimer plusieurs pages d'un document PDF sur une seule feuille de papier.

Accessoires 5

Insertion des piles 6

Portée de la télécommande

Audio haute qualité 7

Haute performance 8

Fonctionnement aisé 8

Nomenclature et fonctions 9

Panneau avant 9

Affichage 11

Panneau d'arrêt 12

Télécommande 13

Connexions

Connexion des enceintes 17

Connexion des enceintes 19

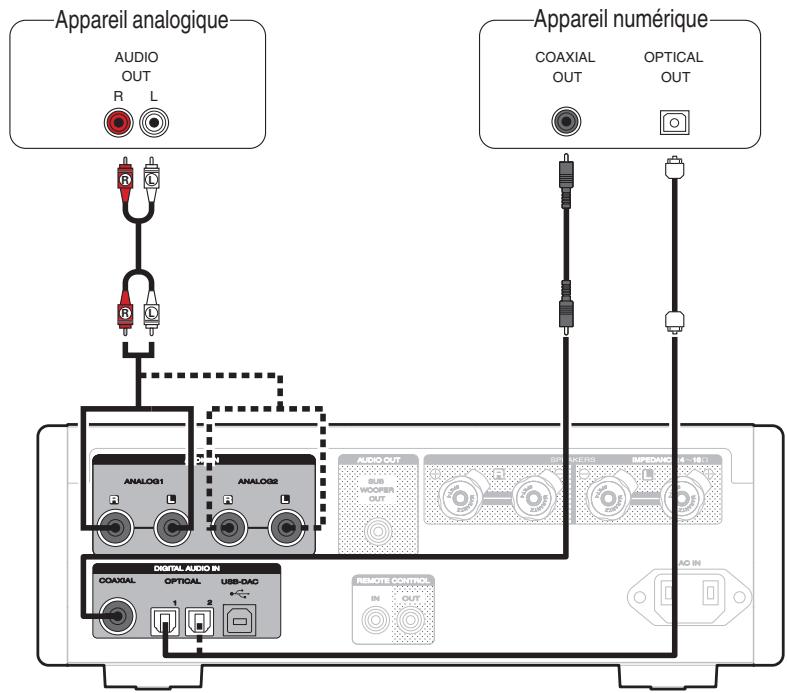

Connexion d'un dispositif de lecture audio 20

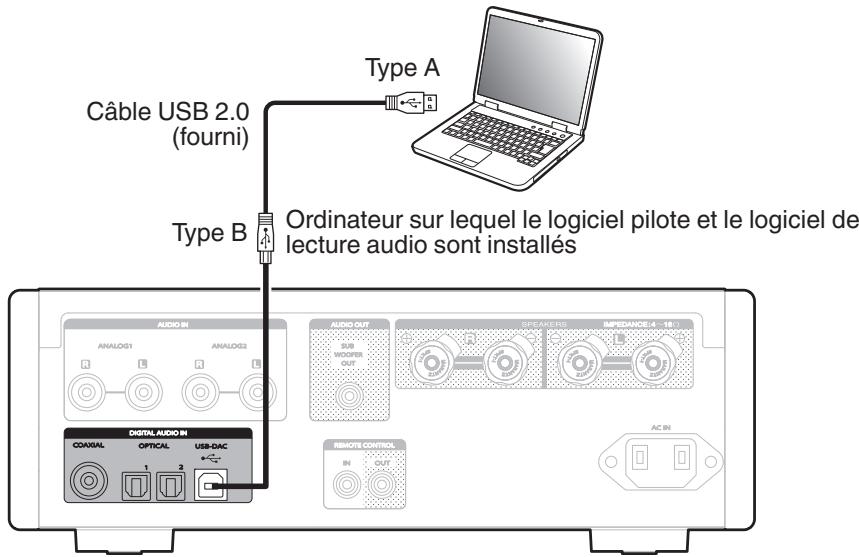

Connexion d'un PC ou d'un Mac 21

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB 22

Connexion de dispositifs avec des connecteurs de télécommande 24

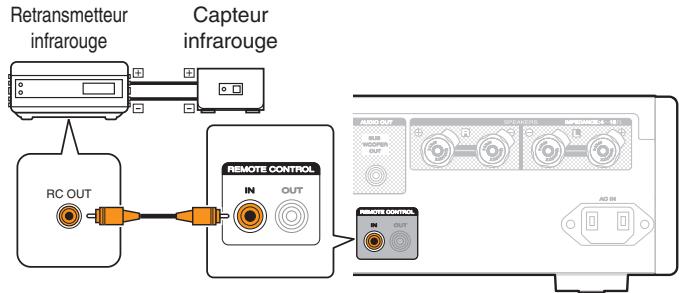

Exécution d'opérations par télécommande sur cet appareil sans contact visuel 24

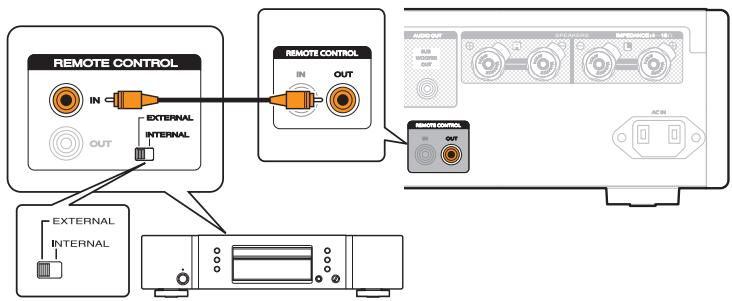

Connexion à distance d'appareils audio Marantz

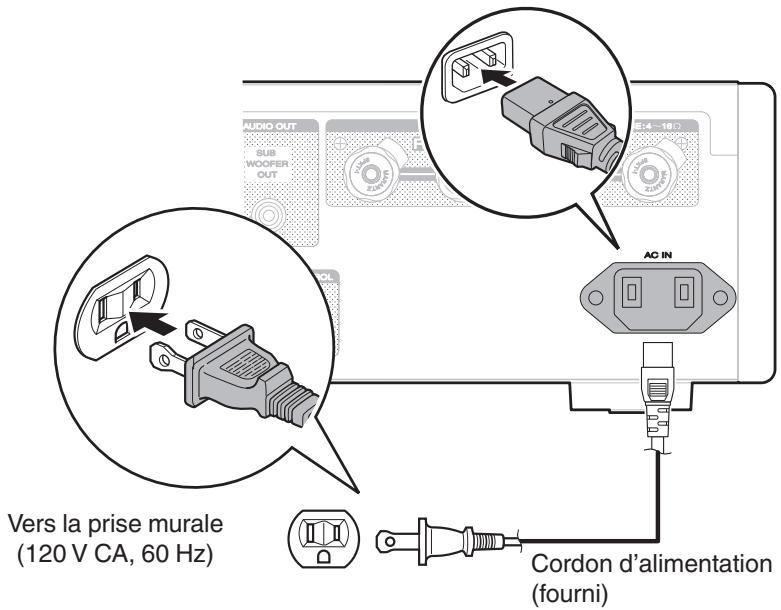

Connexion du cordon d'alimentation

Lecture

Utilisation basique 27

Mise sous tension

Sélection de la source d'entrée 28

Réglage du volume

Coupure temporaire du son 28

Changement de la luminosité de l'affichage 29

Utilisation en tant que convertisseur N/A 30

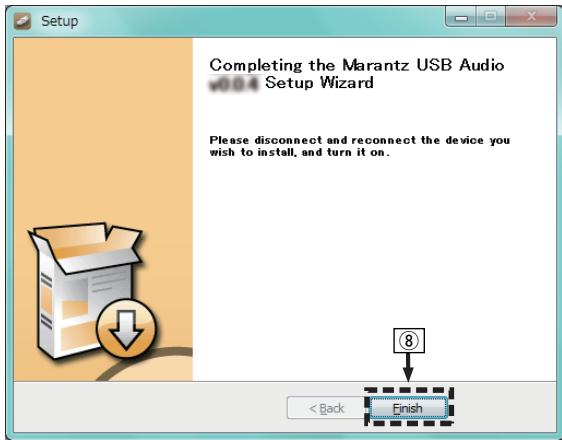

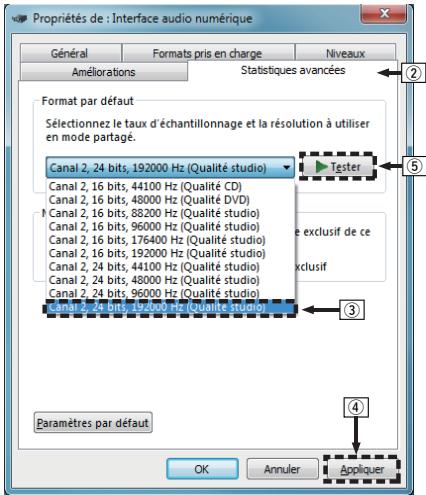

Connexion et lecture depuis un ordinateur (USB-DAC) 31

Connexion et lancement de la lecture à partir d'un dispositif numérique (COAX/OPT1/OPT2) 40

Lecture d'un iPod 41

Lecture du contenu d'un iPod 42

Réglage du mode de fonctionnement (mode On-Display) 43

Lecture répétée 44

Lecture aléatoire 44

Charger l'iPod

Lecture du contenu 5

Lecture des fichiers 6

Lecture répétée 48

Lecture aléatoire 48

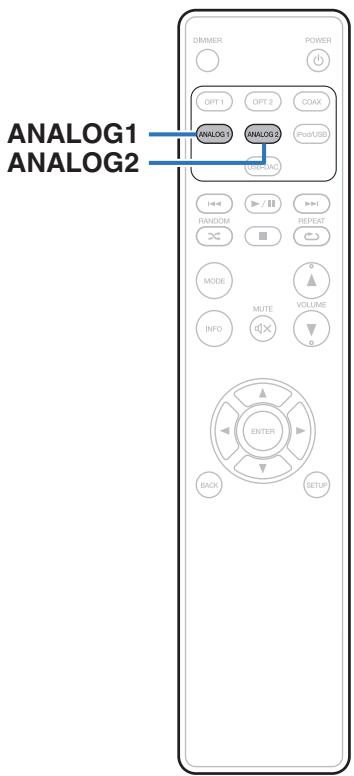

Lecture de l'audio à partir de dispositifs connectés aux connecteurs ANALOG

Réglages

Plan du menu 50

Fonctionnement du menu 51

S. Direct 52

Bass 52

Treble 52

Balance 52

Filter 53

H/P Gain 53

Dimmer 54

iPodMode 54

AutoStby 54

Conseils

Contenu	55
Conseils	56
Dépistage des pannes	57

Annexe

Lecture de dispositifs mémoire USB	65

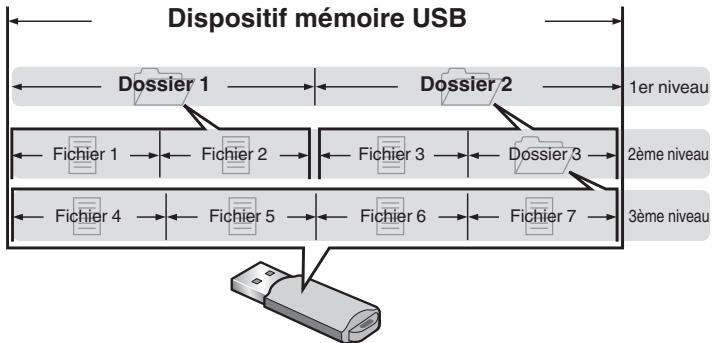

Ordre de lecture des fischiers	66
À propos des dossiers et des fischiers	67
À propos de la manipulation des supports	67
Convertisseur N/A	68
Explication des termes	69
Renseignements relatifs aux marques commerciales	71
Spécifications	72
Index	75

Nous vous remercions d'avoir acquis cet appareil Marantz.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	CD-ROM (Manuel de l'Utilisateur)	Instructions de sécurité	Garantie (Pour USA/Pour CANADA)	Cordon d'alimentation
Télécommande	Piles R03/AAA	Câble USB

Insertion des piles

① Déplacez le couvercle dans la direction de la flèche et retirez-le.

Insérez correctement deux piles dans le compartiment à piles comme indiqué.

③ Remettez le couvercle en place.

Remarque

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :
• Ne pas mélanger piles neuves et ancériennes.
• Ne pas utiliser deux types de piles différents.
• iment avant d'insérer de nouvelles piles.

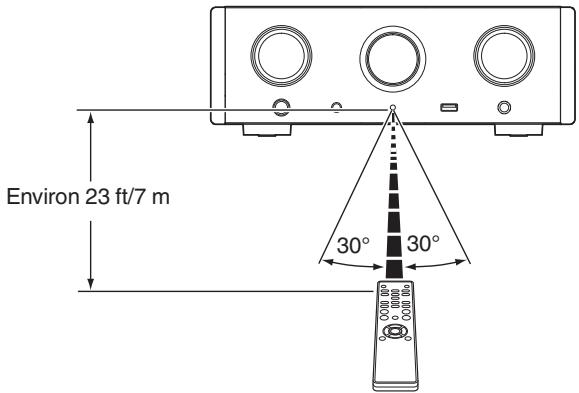

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Audio haute qualité

• Condensateur à large capacitance

Un condensateur de 300 µF à large capacitance, sélectionné avec soin pour ses caractéristiques acoustiques, est intégré au circuit d'alimentation.

• Condensateurs à film de électrolytiques

Cet appareil contient les mêmes condensateurs à film de électrolytiques spécialement utilisés dans les modèles haut de gamme.

• Amplificateur de faible niveau sonore en raison d'une entrée différentielle HDAM, et équipé d'un circuit filtre de faible distorsion en raison d'un amplificateur de débit HDAM®SA2 de haute vitesse.
• Châssis à double couche
• Technologie de filtrage unique de Marantz (MMDF : filtrage numérique musical de Marantz)

Cet appareil est équipé de fonctions de suréchantillonnage et de filtrage numérique qui utilisent un algorithme original créé par Marantz. L'appareil prend en charge les signaux PCM. Basculez entre les deux types selon vos préférences.

• Circuit du casque haut de gamme

Cet appareil est doté d'une structure à deux amplificateurs basée sur le concept de modèles luxueux, se composant d'un amplificateur de tension de retour qui utilise le HDAM®SA2 et d'un tampon d'alimentation Darlington sans contre-réaction. Ceci permet des vitesses plus élevées sans créer de tension dynamique en réponse aux changements d'impédance dans le casque.

• Conception isolante

Pour éviter que la qualité audio se dégrade en raison de parasites provenant d'appareils externes lorsque cet appareil est connecté à des appareils externes, tels que des ordinateurs, le circuit de mise à la terre pour le périphérique d'interface d'entrée USB est isolé du circuit audio.

Haute performance

• Équipé d'une fonction USB-DAC pour prendre sources sonores haute résolution.

Cet appareil prend formats audio haute résolution tels que les fichiers DSD (2,8/5,6/11,2 MHz) et les fichiers PCM jusqu'à 384 kHz/32 bits. Il offre une qualité de lecture supérieure des fichiers haute résolution à partir d'un ordinateur via une connexion USB-B.

Il vous est possible de lire les signaux PCM jusqu'à 192 kHz/24 bits par l'entrée des signaux audio numériques à partir d'un périphérique externe sur cet appareil.

• Lit les dispositifs USB (MP3/WMA/AAC/WAV/FLAC/ALAC/AIFF/DSD) et les iPod®/iPhone®.

Vous pouvez lire les fichiers audio contenus sur une mémoire USB ou un iPod/iPhone en connectant le dispositif au port USB.

Fonctionnement aisé

• La fonction détection automatique de l'iPod® charge votre appareil, même après que l'appareil est passé en mode veille (p. 22).
• Équipé d'une fonction de mise en veille automatique qui réduit la consommation d'énergie.

Nomenclature et fonctions

Pour les touches non décrites ici, reportez-vous à la page indiquée entre parenthèses.

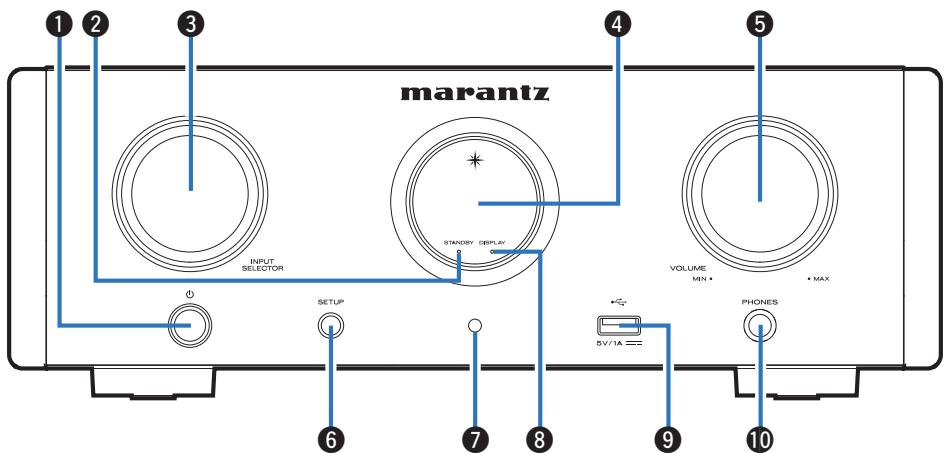

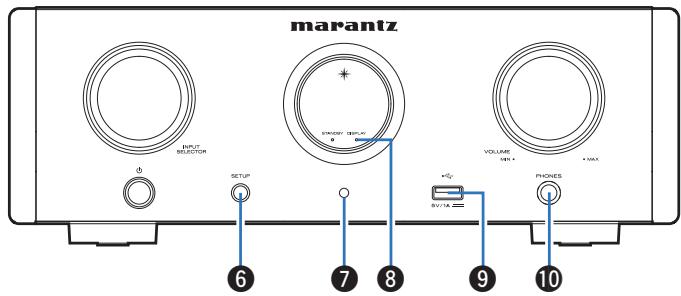

Panneau avant

Touche d'alimentation (b)

Cela permet de mettre sous ou hors tension l'alimentation (veille). (p.27)

Témoin de veille (STANDBY)

Le témoin de veille change de couleur comme suit selon l'état de l'appareil.

• Sous tension : Arrêt. Veille normale : Rouge. Veille de charge d'iPod : Orange.

Bouton de sélection de source d'entrée (INPUT SELECTOR) Il permet de sélectionner la source d'entrée. (p. 28) 4 Affichage

Des informations telles que le statut de lecture et la source d'entrée sont affichées ici.

Molette VOLUME

Permet d'ajuster le niveau du volume.

6 Touche SETUP

Utilisée pour configurer cet appareil.

7. Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 6)

3 Témoin de déactivation de l'affichage (DISPLAY)

Ce témoin s'allume lorsque l'affichage est éteint. (p. 29)

9 Port USB

Utilisé pour connecter l'iPod ou les dispositifs USB. (p. 22)

10 Prise de casque (PHONES)

Utilisée pour connecter un casque.

• Si un sur cette prise, l'audio n'est plus transmis par les bornes d'enceintes et le connecteur SUBWOOFER OUT.
• "S. Direct" est réglé sur "On" quand le . (p. 52)

Remarque

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Affichage

Le nom de la source d'entrée, la fréquence d'échantillonnage, les valeurs des réglages et d'autres informations sont affichés ici.

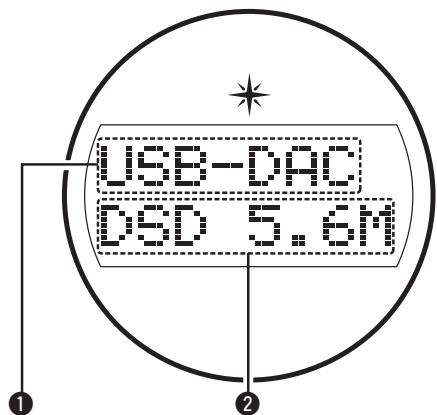

Affichage du convertisseur N/A

1. Témoin de la source d'entrée

Cet indicateur affiche la source d'entrée sélectionnée (USB-DAC/COAX/OPT1/OPT2).

Cet affichage indiqu du signal d'entrée audio.

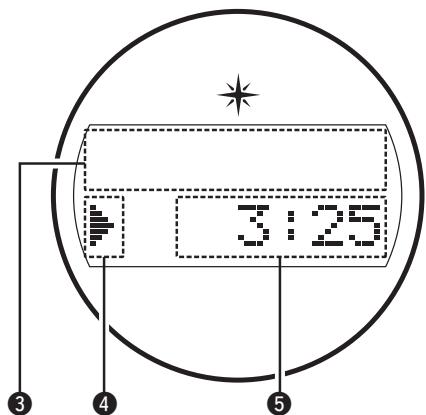

Indicateur de lecture iPod/USB

3. Affichage des informations

Ce voyant indique les informations de piste, etc.

Témoins du mode de lecture

: Affiché pendant la lecture.

I : Affiché pendant la pause.

Indicateur de durée

Ce voyant indique la durée écoulée de la piste en cours de lecture.

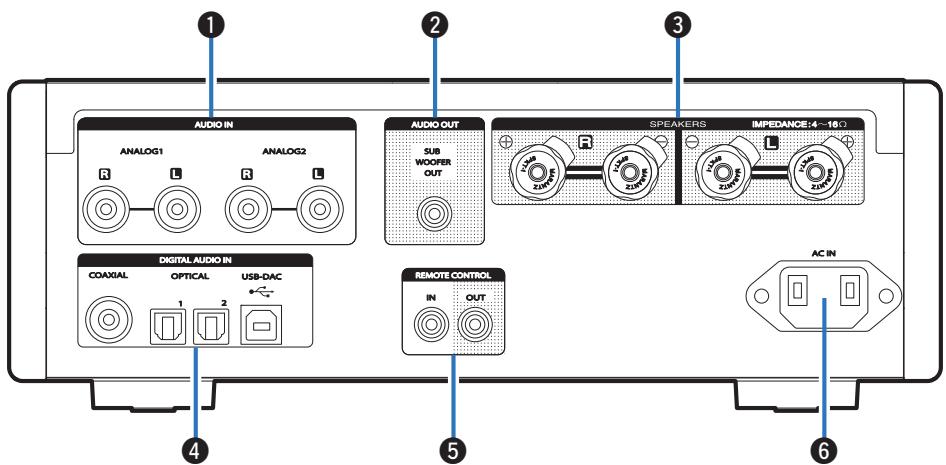

Panneau arrêt

1. Bornes AUDIO IN

Permettent de connecter des dispositifs équipés de bornes audio analogiques. (p. 20)

Borne SUBWOOFER OUT

Permet de connecter un subwoofer avec un amplificateur intégré. (p. 19)

Bornes d'enceintes (SPEAKERS)

Permettent de connecter des enceintes. (p. 19)

4 bornes DIGITAL AUDIO IN

Permettent de brancher un ordinateur ou des périphériques équipés de bornes de sortie audio numériques. (p. 20)

5 Bornes d'entrée/sortie de télécommande (REMOTE CONTROL IN/OUT)

Permettent de connecter un dispositif audio Marantz compatible avec la fonction de télécommande. (p. 24)

6 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 25)

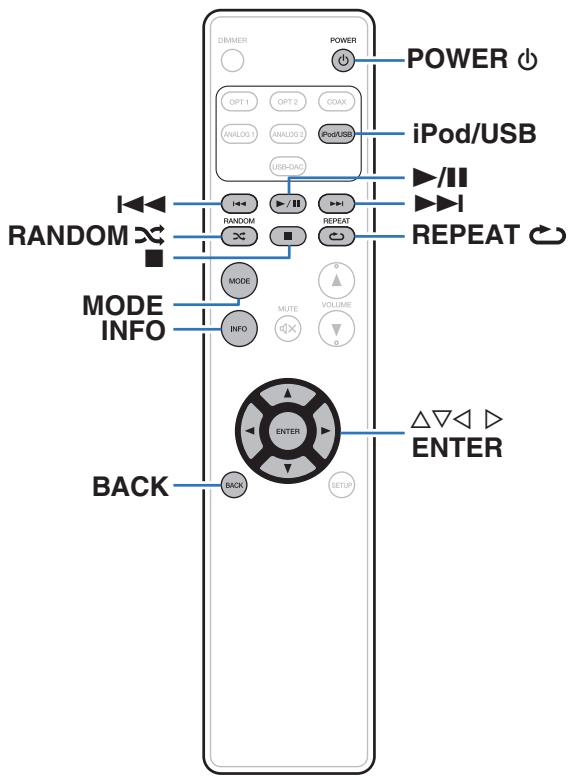

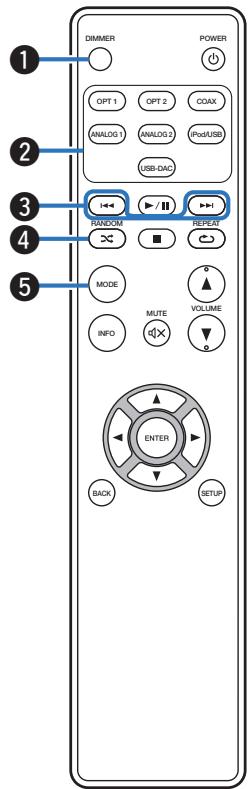

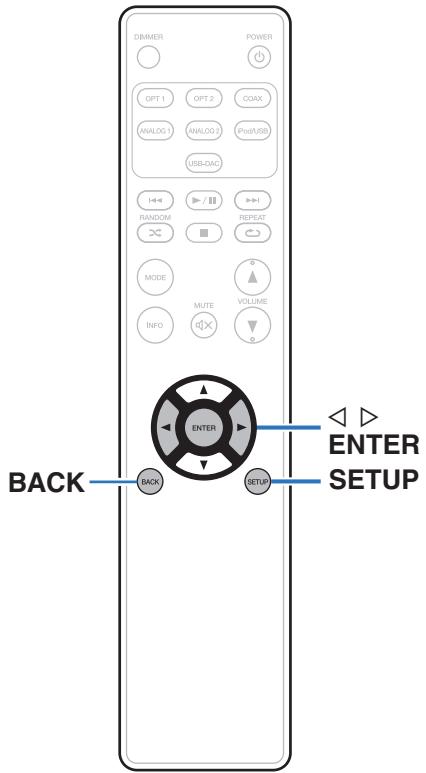

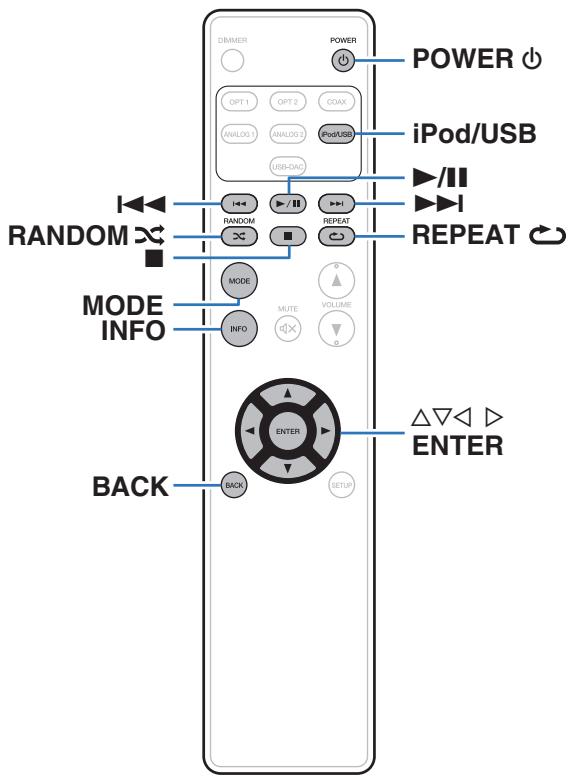

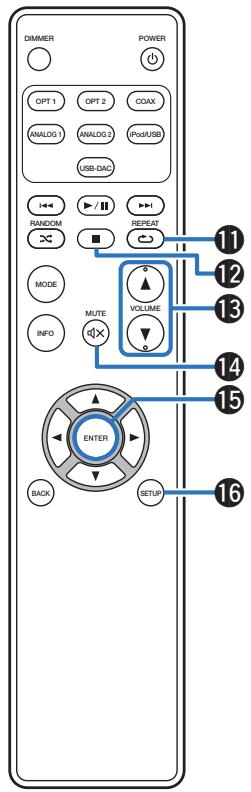

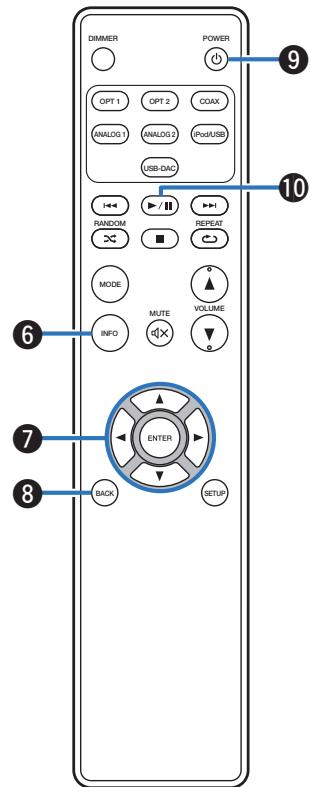

Télécommande

Touche DIMMER

Régler la luminosité d'affichage de cet appareil. (p. 29)

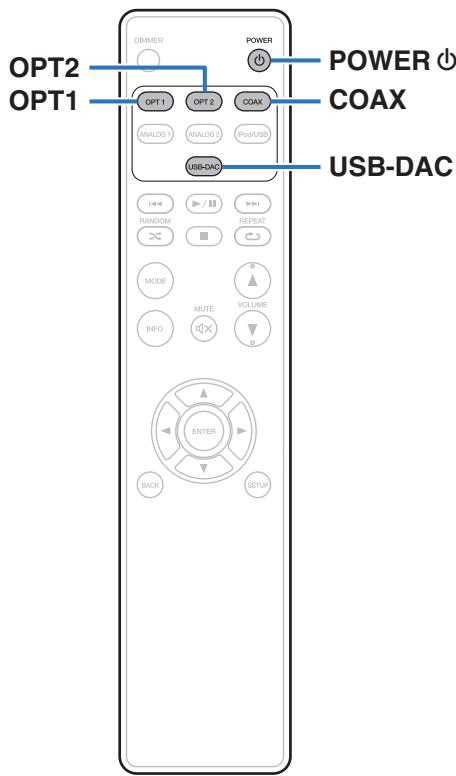

Touches de sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée. (p. 28)

3 Touche de saut (I, I)

Permet d'ignorer le début de la plage. Appuyez et maintenez enfoncée la touche pour avancer ou reculer rapidement.

Réglage du mode de fonctionnement (mode On-Display) (p. 43). Lecture des fichiers d'un dispositif mémoire USB (p. 47).

Touche RANDOM (24)

Permet de passer à la lecture aléatoire.

iPod : "Lecture aléatoire" (p.44) - USB : "Lecture aléatoire" (p.48)

Touche MODE

Permet de changer le mode de lecture.

Réglage du mode de fonctionnement (mode On-Display) (p. 43) Lecture des fichiers d'un dispositif mémoire USB (p. 47)

Touche Information (INFO)

Permet d'afficher les éléments tels que le nom de l'album et le titre dans l'écran de lecture.

Réglage du mode de fonctionnement (mode On-Display) (p. 43) - Lecture des fichiers d'un dispositif mémoire USB (p. 47)

Touches curseurs (Δ ∇ ◁ ▷)

Elles permettent de sélectionner des éléments.

"Réglage du mode de fonctionnement (mode On-Display)" (p. 43) "Lecture des fichiers d'un dispositif mémoire USB" (p. 47) "Fonctionnement du menu" (p. 51)

Touche BACK

Revient à l'élément précédent. (p. 51)

Touche POWER (Φ)

Cela permet de mettre sous/hors tension l'alimentation (veille). (p.27)

Touche de lecture/pause (▶/II)

Lit ou met en pause une piste.

Réglage du mode de fonctionnement (mode On-Display) (p. 43) Lecture des fichiers d'un dispositif mémoire USB (p. 47)

Touche REPEAT (C)

Permet de changer la lecture répétée.

• Réglage du mode de fonctionnement (mode On-Display) (p. 43) - Lecture des fichiers d'un dispositif mémoire USB (p. 47)

3 Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume. (p.28)

Touche MUTE (dX)

Cette touche met en sourdine la sortie audio. (p. 28)

Touche ENTER

Elle permet de déterminer la sélection. (p.51)

Touche Setup

Le menu de réglage est affiché sur l'affichage. (p. 51)

Contenu

Connexion des enceintes 17

Connexion d'un dispositif de lecture audio 20

Connexion d'un PC ou d'un Mac 21

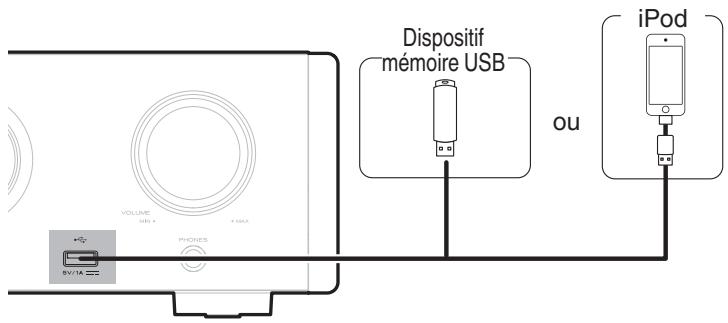

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB 22

Connexion de dispositifs avec des connecteurs de télécommande 24

Connexion du cordon d'alimentation 25

Remarque

• Ne branchez pas le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• N'enroulez pas les cordons d'alimentation avec les câbles de connexion. Cela pourrait provoquer des ronflements ou autres types de bruit audio indésirables.

Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble de l'enceinte
Câble audio
Câble de connexion de la télécommande
Câble optique
Câble numérique coaxial
Câble USB (fourni)

Remarque

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et - entrent en contact.
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter.
• Utilisez des enceintes d'une impédance de 4 à 16 Ω.

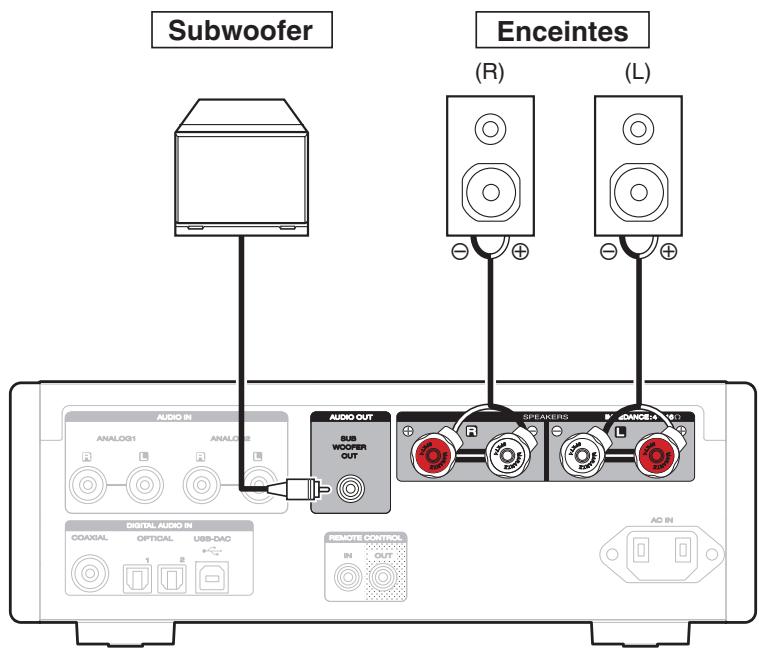

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (blanc) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 3/8 de pouce (10 mm) du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

Remarque

• Utilisation de prises bananes : bien serrer la borne d'enceinte avant d'insérer la prise banane.

Connexion d'un dispositif de lecture audio

Connectez l'entrée AUDIO IN ou DIGITAL AUDIO IN à un périphérique de lecture audio (lecteur CD, périphérique numérique, etc.) à l'aide des câbles adaptés.

Connexion d'un PC ou Mac

En connectant un ordinateur au port USB (USB-DAC) sur le panneau arrière de cet appareil à l'aide d'un câble de connexion USB (fourni) disponible dans le commerce, cet appareil peut être utilisé comme un convertisseur N/A. (p. 31)

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel sur votre ordinateur. (p. 31)
• Téléchargez le logiciel pilote à partir de la page HD-AMP1 du site Web Marantz.

Remarque

• Utilisez un câble de 10 ft (3 m) maximum pour connecter l'ordinateur.

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB

Vous pouvez écouter de la musique stockée sur l'iPod/iPhone ou le dispositif mémoire USB.

• Pour brancher un iPod/iPhone à cet appareil, utilisez le câble de l'adaptateur USB fourni avec l'iPod/iPhone.
• Pour le mode d'emploi, reportez-vous à la section "Lecture du contenu d'un iPod" (p. 42) ou "Lecture de fichiers stockés sur un dispositif mémoire USB" (p. 46).

• Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou sont alimentés. Lorsque vous utilisez un disque dur USB portable avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

Remarque

• Les dispositifs mémoire USB ne fonctionnent pas via un concentrateur USB.
• La lecture n'est pas possible lors d'une connexion à un ordinateur via le port USB du panneau avant. La connexion à un ordinateur est possible via le port USB-DAC (Type B) d'entrée numérique du panneau arrière.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

iPod classic

iPod classic 80GB

iPod classic 160GB (2007)

iPod classic 160GB (2009)

Exécution d'opérations par télécommande sur cet appareil sans contact visuel

Vous pouvez connecter un récepteur IR externe aux connecteurs de la REMOTE CONTROL pour effectuer des opérations sur cet appareil avec la télécommande fournie sans contact visuel. Cela peut être nécessaire si l'appareil est caché dans un placard ou dans un coin, de sorte que vous ne pouvez pas pointer directement la télécommande vers l'appareil.

Connexion à distance d'appareils audio Marantz

Vous pouvez transmettre les signaux de la télécommande en connectant simplement un dispositif audio Marantz aux connecteurs IN/OUT de la télécommande à l'aide du câble de connexion à distance fourni avec l'appareil.

Réglez le commutateur de la télécommande situé sur le panneau arrière de l'appareil audio connecté sur "EXTERNAL" pour utiliser cette fonctionnalité.

Connexion du cordon d'alimentation

Patientez jusqu'à ce que toutes les connexions soient achevées avant de brancher le cordon d'alimentation.

Contenu

Mise sous tension

Sélection de la source d'entrée 28

Réglage du volume

Coupure temporaire du son 28

Changement de la luminosité de l'affichage 29

Utilisation en tant que convertisseur N/A 30

Lecture d'un iPod 41

Lecture du contenu d'un dispositif mémoire USB 45

Lecture de l'audio à partir de dispositifs connectés aux connecteurs ANALOG

Mise sous tension

Appuyez sur POWER pour mettre l'appareil sous tension.

Le témoin d'alimentation s'éteint.

Passage en mode veille

Appuyez sur la touche POWER.

L'appareil commute en mode veille.

• Vous pouvez également passer en mode veille en appuyant sur le bouton de l'appareil principal.

Remarque

• L'alimentation continue à être fournie à une partie des circuits, même lorsque l'appareil est en mode veille. Lorsque l'appareil reste inutilisé pendant une période prolongée ou pendant les vacances, débranchez le cordon d'alimentation de la prise secteur.

Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

USB-DAC :	Lit les fichiers audio sur l'ordinateur.
COAX :	Lit le contentu de l'appareil connecté au connecteur COAXIAL.
OPT1 :	Lit le contentu de l'appareil connecté au connecteur OPTICAL 1.
OPT2 :	Lit le contentu de l'appareil connecté au connecteur OPTICAL 2.
iPod/USB :	Lit le contentu d'un iPod ou celui d'un dispositif de mémoire USB.
ANALOG 1 :	Lit des signaux d'entrée audio analogiques au connecteur ANALOG1.
ANALOG 2 :	Lit des signaux d'entrée audio analogiques au connecteur ANALOG2.

• Vous pouvez également sélectionner la source d'entrée en tournant le sélecteur INPUT SELECTOR sur l'appareil principal.

Appuyez sur VOLUME △∇ pour régler le volume.

• Vous pouvez également régler le volume maître en tournant la molette VOLUME sur l'appareil principal.

Appuyez sur MUTE

"MUTE ON" s'affiche.

• Pour annuler le mode sourdine, appuyez à nouveau sur MUTE.

Changement de la luminosité de l'affichage

L peut être ajustée entre quatre niveaux. La désactivation de l'affichage réduit une source de bruit qui affecte la qualité sonore, vous permettant une lecture de qualité sonore supérieure.

Appuyez sur DIMMER.

• Lorsque l'affichage est désactivé, le témoin de désactivation s'allume.
• La luminosité de l'affichage peut également être changée dans le menu de réglages sur l'écran de l'unité principale.

Remarque

• En mode Arrêt, les informations d'affichage ne disparaissent pas. Les informations disparaissent uniquement lors de la lecture.

Les signaux audio numériques provenant d'un appareil externe ou d'un ordinateur peuvent être convertis et transmis en tant que signaux analogiques à l'aide du convertisseur N/A de cet appareil. (Fonction convertisseur N/A)

• DSD est une marque commerciale.
• Microsoft, Windows 7, Windows 8, Windows 8.1 et Windows 10 sont des marques de commerce ou des marques déposées de Microsoft Corporation, aux États-Unis et/ou dans d'autres pays.
• ASIO est une marque commerciale de Steinberg Media Technologies GmbH.
• Apple, Macintosh et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Connexion et lecture depuis un ordinateur (USB-DAC)

Pour bénéficier d'une lecture audio de qualité supérieure grâce au convertisseur N/A intégré, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l'aide d'une connexion USB.

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel sur votre ordinateur.
• Les pilotes ne doivent pas être installés pour les systèmes d'exploitation Mac.
• De même, vous pouvez utiliser n'importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur.

Système d'exploitation

• Windows 7, Windows 8, Windows 8.1 ou Windows 10. Mac OS X 10.9, 10.10 ou 10.11.

USB

• USB 2.0 : USB haute vitesse / USB Audio classe Ver. 2.0

Remarque

• Nous avons vérifié le fonctionnement de cet appareil et l'avons comparé aux configurations requises du système, mais nous ne garantissons pas le fonctionnement de tous les systèmes.

Système d'exploitation Windows

Installation du pilote dédié (p. 31)

Mac OS

Paramètres du périphérique audio (p. 38)

Déconnectez le câble USB entre votre ordinateur et l'appareil.

• Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l'appareil via un câble USB.
• Si l'appareil et votre ordinateur sont connectés par un câble USB et que l'ordinateur est sous tension avant l'installation, déconnectez le câble USB et redémarrez l'ordinateur.

4. Installez le pilote.

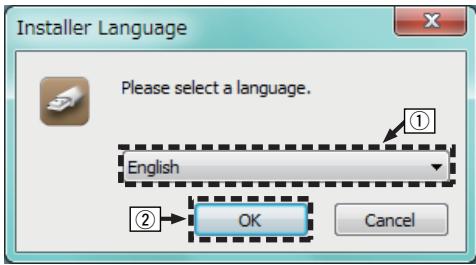

① Sélectionnez la langue à utiliser pour l'installation. ② Cliquez sur "OK".

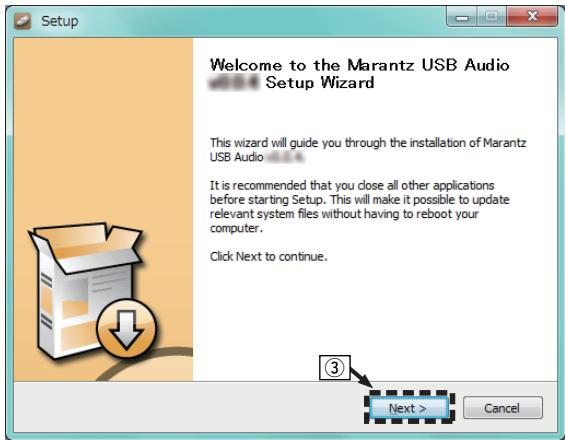

③ Le menu de l'assistant s'affiche. Cliquez sur "Next".

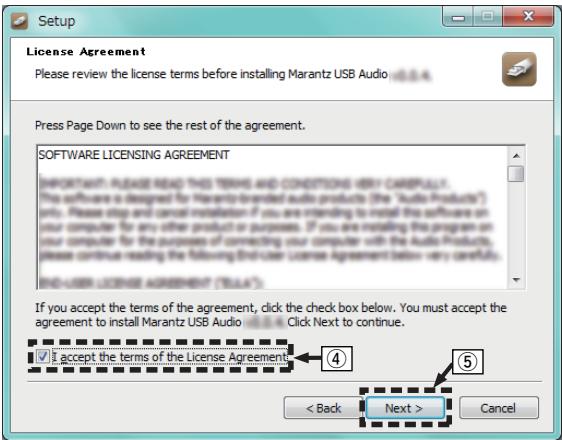

④ Lisez l'accord de licence du logiciel, puis cliquez sur "I accept the terms of the License Agreement". ⑤ Cliquez sur "Next".

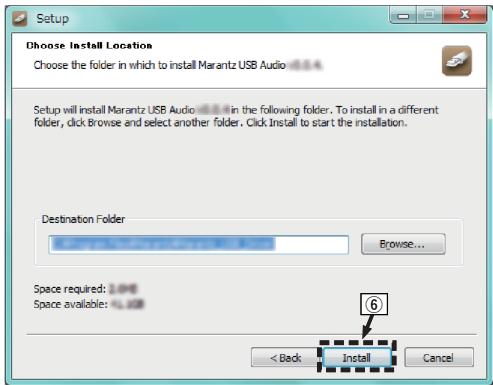

⑥ Cliquez sur "Install" dans la boîte de dialogue de démarrage d'installation. L'installation commence. N'effectuez aucune opération sur l'ordinateur tant que l'installation n'est pas terminée.

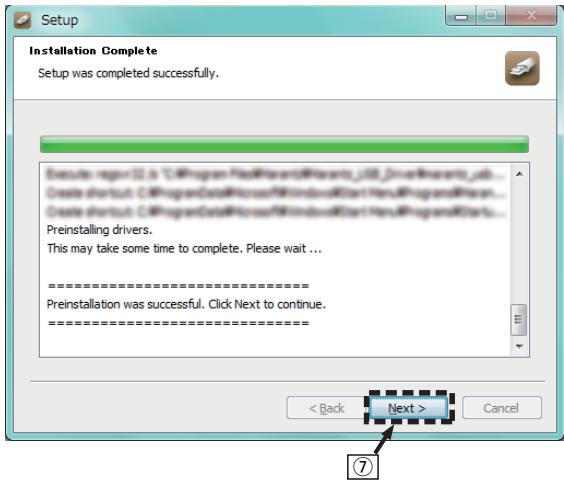

① Cliquez sur "Next".

Lorsque l'installation est terminée, cliquez sur "Finish".

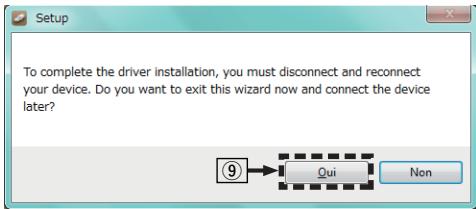

Cliquez sur "Oui".

Avec l'appareil hors tension, connectez l'appareil et l'ordinateur à l'aide d'un câble USB (fourni).

• Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac". (p. 21)

Appuyez sur POWER

• Lorsque l'appareil est mis sous tension, l'ordinateur le détecte automatiquement et s'y connecte.

8. Vérification du pilote installé.

① Cliquez sur la touche “Démarrer” et cliquez sur “Panneau de configuration” sur l'ordinateur. La liste des réglages du panneau de configuration s'affiche. ② Cliquez sur l'icône "Son". La fenêtre du menu Son s'affiche. ③ Vérifiez qu'il y a une coche à côté de “Périphérique par défaut” sous “HD-AMP1” de l'onglet “Lecture”. Si un appareil différent est coché, cliquez sur HD-AMP1 et "Par défaut".

Vérification de la sortie audio.

Émettez un signal TEST à partir du PC et vérifiez la sortie audio via la fonction USB-DAC.

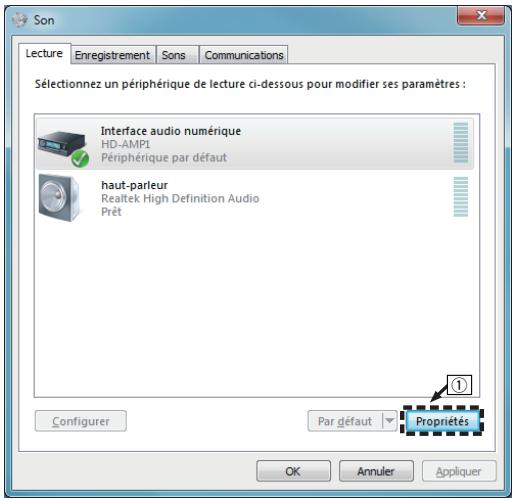

① Sélectionnez "HD-AMP1" et cliquez sur "Propriétés".

• La fenêtre de propriétés de HD-AMP1 s'affiche.

② Cliquez sur l'onglet "Statistiques avancées". ③ Sélectionnez le taux d'échantillonnage et le débit à appliquer au convertisseur N/A.

• Il est recommandé de sélectionner "Canal 2, 24 7).
• Il est recommandé de sélectionner "Canal 2, 32 8/Windows 8.1/Windows 10).

④ Cliquez sur "Appliquer".

⑤ Cliquez sur "Tester".

• Vérifiez que l'audio de cet appareil est émis par l'ordinateur.

Remarque

• Le pilote adapté doit être installé sur le PC avant que cet appareil ne soit connecté au PC. Le fonctionnement ne peut se produire correctement s'il est connecté au PC avant que le pilote adapté ne soit installé.
• Il est nécessaire que votre lecteur soit équipé d'un logiciel prenant en charge le lecteur d'entrée et de sortie de streaming audio (ASIO) pour lire les fichiers selon une fréquence d'échantillonnage de 352,8 kHz/384 kHz sans sous-échantillonnage. Vérifiez le logiciel de votre lecteur avant de lire des fichiers avec le lecteur ASIO.
• Le fonctionnement peut échouer pour certains matériels d'ordinateurs et configurations logicielles.
• Si vous rencontrez des problèmes pour écouter de la musique émise depuis votre ordinateur via cet appareil, consultez la FAQ sur www.marantz.com. Vous pouvez également consulter les pages d'assistance de l'application de votre lecteur audio.

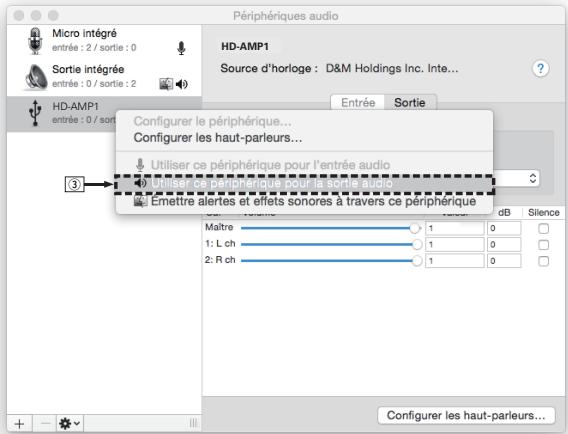

Paramètres du périphérique audio (Mac OS X uniquement)

① Placez le curseur sur "Aller" sur l'écran de l'ordinateur, puis cliquez sur "Utilitaires". La liste des utilitaires s'affiche. ② Double-cliquez sur "Configuration audio et MIDI". La fenêtre "Périphériques audio" s'affiche. ③ Vérifiez que "Use this device for sound output" est coché pour "HD-AMP1". - Si un autre dispositif est coché, sélectionnez "Secondary click" sur "HD-AMP1", puis choisissez "Utiliser ce périphérique pour la sortie audio".

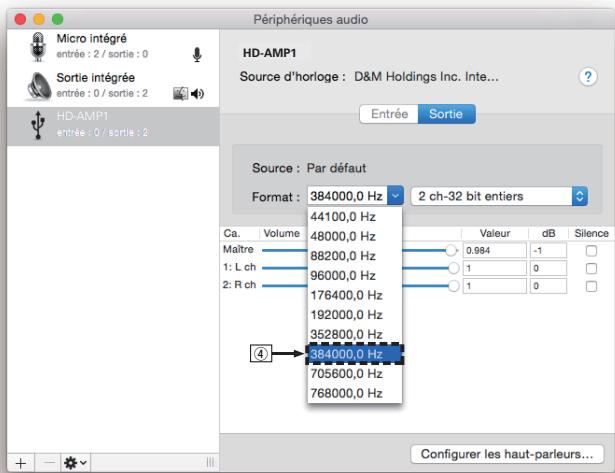

④ Sélectionnez le format "HD-AMP1".

• Il est généralement recommandé de régler le format sur "384000,0 Hz" et "2 ch-32 bit entiers".

⑤ Quitter Configuration audio et MIDI.

Lecture

Il vous faut d'abord installer le logiciel de lecture souhaité sur l'ordinateur.

Utilisez le port USB-DAC situé sur le panneau arrière pour connecter cet appareil à un ordinateur. (p. 21)

Appuyez sur USB-DAC pour permuter la source d'entrée sur "USB-DAC".

Démarrez la lecture sur le logiciel de lecture de l'ordinateur.

Le signal audio numérique reçu en entrée est indiqué comme suit sur l'affichage.

"USB-DAC

xxxxk"

"USB-DAC

DSD xxxM"

(xxxx correspond à .)

• Si ne peut pas être détectée, "Unlocked" sera affiché.
• "Unsupported" s'affiche lorsque des signaux audio non pris en charge par cet appareil sont entrés.

Signaux audio pouvant être lus

Voir "Convertisseur N/A" (p. 68).

Remarque

• Effectuez les opérations du type lecture et pause sur l'ordinateur. Utilisez la télécommande.
• Lorsque cet appareil fonctionne en tant que convertisseur D/A, le son n'est pas transmis par les enceintes de l'ordinateur.
• Si l'ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture de musique s'exécute, le logiciel de lecture de musique peut se figer. Quittez toujours le logiciel de lecture avant de déconnecter l'ordinateur.
• Lorsqu'une erreur se produit sur l'ordinateur, déconnectez le câble USB et redémarrez l'ordinateur.
• La fréquence d'échantillonnage du logiciel de lecture de musique et la fréquence d'échantillonnage affichée sur cet appareil peuvent varier.
• Utilisez un câble de 10 ft (3 m) maximum pour connecter l'ordinateur.

Appuyez sur COAX, OPT1 ou OPT2 pour changer la source d'entrée à “COAX”, “OPT1” ou “OPT2”.

Le signal audio numérique reçu en entrée est indiqué comme suit sur l'affichage.

"COAX

xxxxk"

"OPT1

xxxxk"

"OPT2

xxxxk"

(xxxx correspond à .)

• Si ne peut pas être détectée, "Unlocked" sera affiché.
• "Unsupported" s'affiche lorsque des signaux audio non pris en charge par cet appareil sont entrés.

Spécifications des fichiers pris en charge

Voir "Convertisseur N/A" (Réf. 68).

Remarque

• Ne transmettez pas de signaux non PCM, tels que Dolby Digital et DTS. Cela entraîne du bruit et pourrait endommager les enceintes.
• Si la fréquence d'échantillonnage change (par exemple, du mode A au mode B dans une diffusion CS), il est possible que le son soit coupé pendant 1 à 2 secondes.

Lecture d'un iPod

• Vous pouvez utiliser le câble USB fourni avec l'iPod pour connecter l'iPod au port USB de l'appareil et écouter les morceaux de musique enregistrés sur l'iPod.
• Pour plus d'informations sur les modèles d'iPod que cet appareil prend en charge, voir "Modèles d'iPod/iPhone pris en charge" (p. 23).

Lecture du contenu d'un iPod

1. Appuyez sur iPod/USB pour passer à la source d'entrée "iPod/USB". 2. Connectez l'iPod au port USB. (p. 22)

"From iPod" apparaît sur l'affichage de cet appareil.

Utilisez l'iPod directement tout en affichant son écran pour écouter la musique.

• Parmi les modes d'affichage de l'iPod, citons "From iPod" et "On-Display". "From iPod" est le mode défini par défaut. Il vous permet d'utiliser directement l'iPod tout en regardant son écran.

Remarque

• Marantz n'accepte aucune responsabilité pour toute perte de données de l'iPod.
• Certaines fonctions risquent de ne pas fonctionner, suivant le type d'iPod et la version du logiciel.

Réglage du mode de fonctionnement (mode On-Display)

Dans ce mode, plusieurs listes et écrans sont affichés sur cette unité lors de la lecture de l'iPod.

Cette section décrit les étapes pour la lecture de pistes sur l'iPod en mode "On-Display".

Appuyez sur MODE.

"On-Display" apparaît sur l'affichage de cet appareil.

Utilisez ▲▼ pour sélectionner le fichier, puis appuyez sur ENTER.

La lecture débute.

Mode de fonctionnement		From iPod	On-Display
Fichiers exécutables	Fichier musical	✓	✓
	Fichier vidéo	*
Touches actives	Télécommande (Cet apparuel)	✓	✓
	iPod	✓

• Seul le son est lu.

Fonctionnement de l'iPod

Touches de commande	Fonction
MODE	Réglage mode de fonctionnement de l'iPod • Basculer entre le mode “From iPod” ou “On-Display”.
INFO	Affichage des informations sous forme de texte • Informations sous forme de texte enregistrées sur le support sont affichées.
Δ∇←▷	Sélectionnez la plage
↓, ➔	Précédent / Suivant
↔, ➔ (Maintenir enforcé)	Retour rapide/Avance rapide
/III	Lecture / Pause
■	Arrêt
REPEAT ⇌	Lecture repétée (r p. 44) • Changement entre la répétition de toutes les plages ou la répétition d'une seule plage.
RANDOM ×$	Lecture aléatoire (r p. 44)

Appuyez sur REPEAT

• Le mode actuel de lecture répétée est indiqué dans l'affichage en premier.
• Le mode de lecture répétée est commuté chaque fois que la touche est enfoncée.

(Répartition

Le mode de lecture répétée est annulé.

désactivée) :

(Répartition d'une seule piste) :

Le fichier en cours de lecture est répété en boucle.

(Répétition de toutes les pistes) :

Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

Appuyez sur RANDOM.

• Le mode actuel indiqué en premier dans l'affichage.
• Le mode activé chaque fois que la touche est enfoncée.

(Lecture aléatoire désactivée) :

Désactiver la lecture aléatoire.

(Lecture aléatoire activée) :

Lire de manière aléatoire toutes les pistes dans le dossier de lecture actuel.

Charger l'iPod

Vous souhaitez recharger un iPod ou un iPhone. Assurez-vous que la source d'entrée est changée pour "iPod/USB" et que l'iPod ou l'iPhone est connecté au port USB.

• Si l'appareil est en mode veille lorsque l'iPhone/iPod est en charge, l'appareil passera en mode charge en veille et l'iPhone/iPod continuera à charger. En mode charge en veille, le témoin de l'affichage d'alimentation devient orange.

Lorsque le chargement est terminé, l'unité entre en mode veille normal et l'indicateur d'alimentation s'allume en rouge.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de musique enregistrée sur .
• Seuls conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec au format "FAT16" ou "FAT32".
• Cet appareil peut lire les fichiers suivants.

WMA, MP3, WAV, AAC, FLAC, ALAC, AIFF, DSD.

Lecture des fichiers d'un dispositif mémoire USB

1. Appuyez sur iPod/USB pour passer à la source d'entrée "iPod/USB". 2. Connectez le dispositif mémoire USB au port USB. (p. 22) 3. Appuyez sur "MODE" pour sélectionner "Folder" ou "All".

Lorsque "Folder" est sélectionné, tous les fichiers du dossier sélectionné sont lus. Lorsque "All" est sélectionné,

Une fois le dossier et les fichiers sélectionnés lus, tous les fichiers de tous les dossiers sont lus.

4 Utilisez ▲▼ pour sélectionner le fichier ou le dossier, puis appuyez sur ENTER. 5 Utilisez ▲▼ pour sélectionner le fichier, puis appuyez sur ENTER.

La lecture débute.

Fonction de reprise

Cet appareil enregistre le point où la lecture d'un fichier a été mise en pause.

Si vous basculez à nouveau la source d'entrée sur "iPod/USB" après avoir basculé sur une autre source d'entrée ou après avoir mis l'appareil hors tension puis de nouveau sous tension, la lecture à partir reprend à l'endroit où elle a été mise en pause.

• La reprise de lecture fonctionne même si le dispositif de mémoire USB est déconnecté puis reconnecté. Toutefois, si un autre dispositif de mémoire USB est connecté, l du dispositif de mémoire USB précédent sont supprimées.
• L peuvent être supprimées lorsque et que des fichiers sont ajoutés ou supprimés.
• Appuyez sur ■ lorsque la lecture est à l'arrêt pour supprimer l . "Resume Off" s'affiche.

Remarque

• Pour lire un autre fichier pendant la lecture à partir d'un dispositif mémoire USB, appuyez sur 1 pour afficher l'arborescence, sur 2 pour sélectionner le fichier à lire, puis appuyez sur ENTER.
• Ne retirez pas le périphérique mémoire USB de l'appareil lorsque le témoin de communication de la mémoire USB clignote. Cela pourrait endommager le périphérique mémoire USB, ou risquer de corrompre les fichiers enregistrés sur le dispositif de mémoire USB.
• Notez que Marantz ne saurait en aucun cas être tenu responsable des problèmes survenant concernant les données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.

Fonctionnement de l'USB

Touches de commande	Fonction
MODE	Changement du mode de lecture de dossiers • Passer entre le mode “Folder” ou “All”.
INFO	Affichage des informations sous forme de texte • Informations sous forme de texte enregistrées sur le support sont affichées.
Δ	Passage à un niveau supérieur dans l'arborescence
Δ ∇	Sélectionnez la plage
ENTER	Entrez l'élement sélectionné / Lecture
↓, →	Précédent / Suivant
↓, → (Maintenir enforcé)	Retour rapide/Avance rapide
→/||	Lecture / Pause
■	Arrêt
REPEAT ⇌	Lecture repétée (« p. 48) • Changement entre la répétition de toutes les plages ou la répétition d'une seule plage.
RANDOM ×$	Lecture aléatoire (« p. 48)

Fichiers qui peuvent être lus

Voir "Lecture de dispositifs mémoire USB" (p. 65).

Changement de l'affichage

Lors de la lecture, appuyez sur INFO.

• Ceci permet de basculer entre le nom du titre, le nom de l'artiste, le nom de l'album .
• Lors de la lecture d'un fichier WAV, AIFF ou DSD, le nom du fichier, le numé s'affichent.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

0123456789

$$ ! ^ {\prime \prime} # \$ \% \&;; < > ? @ \backslash [ ] _ {-} ^ {\prime} \backslash I {} \sim^ {\wedge} ^ {\prime} (^ {\prime}) ^ {*} +, -. / = (e s p a c e) $$

Appuyez sur REPEAT

• Le mode actuel de lecture répétée est indiqué dans l'affichage en premier.
• Le mode de lecture répétée est commuté chaque fois que la touche est enfoncée.

Repeat Off

(Répétition désactivée) : Le mode de lecture répétée est annulé.

Repeat One

(Répartition d'une seule piste) :

Le fichier en cours de lecture est répété en boucle.

Repeat All

Toutes les pistes dans la plage de lecture.

Répartition de toutes

réglée par MODE (Dossier/Toutes) sont

les pistes) :

lues de manière répétée.

Appuyez sur RANDOM.

• Le mode actuel indiqué en premier dans l'affichage.
• Le mode activé chaque fois que la touche est enfoncée.

Random Off

Lecture aléatoire

Désactiver la lecture aléatoire.

désactivée) :

Random On

Lecture aléatoire

activée) :

Toutes les pistes dans la plage de lecture

réglées par le MODE (Dossier/Toutes les pistes) sont

lues aléatoirement.

Lecture de l'audio à partir de dispositifs connectés aux connecteurs analogiques

1. Appuyez sur "ANALOG1" ou "ANALOG2" pour sélectionner AUDIO IN. 2. Lisez le composant connecté à cet appareil.

Plan du menu

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction du système actuel et de vos préférences.

Éléments de configuration	Description	Page
S.Direct (Source directe)	Permet de régler la tonalité.	52
Bass	Permet d'ajuster les basses.	52
Treble	Permet de régler les aigus.	52
Balance	Permet de régler la balance gauche/droite.	52
Filter	Permet de changer des caractéristiques du filtr.	53
H/P Gain	Régler le gain de l' amplificateur de casque audio.	53
Dimmer*1	Elle permet de changer la luminosité de l' affichage.	54
iPodMode*1*2	Définir si utiliser l'iPod depuis cette unité ou depuis l'iPod.	54
AutoStby (Veille auto)	Pour régler si l'appareil se met automatiquement en mode veille si l'appareil reste en mode Arrêtpendant plus de 30 minutes.	54

1. S'affiche lorsqu'on appuie sur SETUP sur cette unité. 2. S'affiche lorsque la source d'entrée est "iPod/USB" et lorsqu'un iPod est connecté.

Fonctionnement du menu

Appuyez sur SETUP pour sélectionner le menu à régler.

Chaque fois que vous appuyez sur SETUP, l'objet de réglage change.

Utilisez-le pour passer au réglage désiré.

• Vous pouvez également changer le réglage en tournant le sélecteur d'entrée (INPUT SELECTOR) sur l'appareil principal.

Appuyez sur SETUP ou ENTER pour revenir à l'affichage normal.

• L'affichage repasse à l'affichage normal si aucune opération n'est effectuée dans les 5 secondes suivant la configuration des paramètres.
• Pour revenir à l'affichage précédent, appuyez sur BACK.

S. Direct

Réglage de la tonalité.

Off

(Defaut) :

Réglage de la tonalité.

On:

La tonalité n'est pas réglée. Les réglages de la tonalité (Bass, Treble, Balance) sont désactivés.

"Direct" est réglé sur "On" quand le casque audio est branché.

Basse

Permet d'ajuster les basses.

-8dB - +8dB

(Defaut:0dB)

Treble

Permet de régler les aigus.

-8dB - +8dB

(Defaut:0dB)

Balance

Permet de régler la balance gauche/droite.

L6 - Center - R6

(Défaut : Center)

Filter

Cet appareil est équipé d'une fonction de réglage de la qualité sonore qui permet aux utilisateurs de profiter d'une qualité sonore de lecture souhaitée. L'appareil prend en charge les signaux PCM.

FIL 1 (Défaut):	Permet une réponse d'impulsion brève pour le pré-écho et le post-écho. Convient à l'audio avec un important contenu d'informations. Produit une image son profonde avec des relations de position des sources audio clairement définies.
FIL 2:	Il s'agit d'un filtré FIR à long coefficient avec un pré-écho et post-écho symétriques dans la réponse d'impulsion. Ressemble à la qualité sonore analogue.

Régler le gain de l'amplificateur de casque audio. Effectuez le réglage en fonction de l'impédance des écouteurs connectés. Il est recommandé de le configurer sur le côté "Low" si les écouteurs ont une faible impédance et sur le côté "High" s'ils ont une haute impédance.

Low (Défaut) :	Régler le gain de l'amplificateur de casque audio sur “Low”.
Mid :	Régler le gain de l'amplificateur de casque audio sur “Mid”.
High :	Régler le gain de l'amplificateur de casque audio sur “High”.

Remarque

• Le volume du casque varie en fonction du réglage "H/P Gain". Commencez par diminuer le volume ou couper le son audio si vous modifiez ce réglage lors de l'écoute d'une station.

Dimmer

Elle permet de changer la luminosité de l'affichage.

Off :	Désactiver l'affichage.
Dark :	Luminosité très faible.
Dim :	Luminosité d'affichage réduite.
Bright (Défaut) :	Luminosité d'affichage normale.

• Vous pouvez également régler l'affichage en appuyant sur DIMMER sur la télécommande de l'unité.

iPod mode

Définir si utiliser l'iPod depuis cette unité ou depuis l'iPod.

From iPod :	Faites fonctionner l'iPod sur l'iPod lui-même.
On-Display :	Faites fonctionner l'iPod à partir de cette unité et de la télécommande.

• Le mode de fonctionnement peut également être modifié en appuyant sur MODE sur la télécommande.

Lorsque cet appareil est à l'arrêt et qu'il n'y a pas de signal d'entrée ni d'opération pendant 30 minutes, il passe automatiquement en mode Veille.

On :	Pour activer le mode Veille auto.
Off (Défaut) :	Pour désactiver le mode Veille auto.

• Lors du chargement de l'iPod, cet appareil entre en mode veille une fois le chargement terminé.

Conseils

Je souhaite profiter d'un audio de sortie analogique de(Meilleurequalité	56
Je souhaite direquently le dossier spécifique	56
Je veux effacer les informations de reprise lecture d'un dispositif demémoire USB	56
Je souhaite afficher le titre,etc. du fichier en cours de lecture surl'iPod sur l'affichage de cet apparéil	56
Je souhaite régler moi-même la tonalité	56
Je souhaite que le son soit fidèle au son d'origine	56
Je souhaite changer le filtre pour modifier la tonalité.	56

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension	57
Les opérations ne peuvent pas être effectuées via la télécommande	59
L'affichage sur cet apparéil n'affiche rien	59
Aucun son n'est émis	60
Le son est interrompu ou on entend des bruits	60
L'audio souhaité n'est pas émis	61
Les fichiers PC ou Mac ne peuvent pas être lus	61
L'audio d'appareils numériques ne peut être lu (Coaxial/Optical)	62
Impossible de dire l'iPod	62
Impossible de dire les dispositifs mémoire USB	63
Les noms de fichiers sur l'iPod/le dispositif mémoire USB ne s'affichent pas correctement	64

Conseils

Je souhaite profiter d'un audio de sortie analogique de toute autre qualité

• Appuyez sur la touche DIMMER pour régler l'affichage. (p. 29)

Je souhaite lire automatiquement le dossier spécifié. Appuyez sur la touche MODE pour définir le mode lecture sur "Folder". (p. 46)

Je souhaite effacer les informations de reprise de lecture d'un dispositif de mémoire USB.

• En mode Arrêt, appuyez sur le bouton. (p. 46) Je souhaite afficher le titre, etc. du fichier en cours de lecture sur l'iPod sur l'affichage de cet appareil.
• Appuyer sur la touche MODE pour définir le mode "On-Display". (p. 43)

Je souhaite régler moi-même la tonalité.

• Réglez les niveaux "Bass", "Treble" et "Balance elon vos préférences. (p. 52) Je souhaite que le son soit fidèle à l'original.
• Reglez "Source Direct" dans le menu de configuration sur "On". (p. 52) Je souhaite changer le filtré pour modifier la tonalité.
• Réglez le filtre souhaité à l'aide de l'option "Filter" dans le menu des réglages. (p. 53)

Dépistage des pannes

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous.

Si le problème persiste, il s'agit peut-être d'un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

L'alimentation ne se met pas sous/hors tension.

Symptôme	Cause/Solution	Page
L'appareil n'est pas allumé.	Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale.	25
	Cet apparèil est en mode veille. Appuyez sur la touche ♂ de l' apparèil ou sur la touche POWER ♂ de la télécommande.	27
L' apparèil se met automatiquement hors tension.	Le mode Veille auto est réglé. Le mode Veille auto met l' apparèil en mode veille lorsqu'il n'est pas utilisé pendant environ 30 minutes. Pour désactiver le mode veille automatique, réglez "AutoStby" dans le menu sur "Off".	54
L' apparèil se met hors tension et le tímein de voir clignote en rouge toutes les 2 secondes environ.	En raison de la hausse de température dans cet apparèil, le circuit de protection fonctionne. Mettez l' apparèil hors tension, patientez une heures environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l' apparèil à nouveau sous tension.	27
	Veuillez réinstaller cet apparèil dans un endroit bien ventilé.	-
L' apparèil se met hors tension et le tímein de voir clignote en rouge toutes les 0,5 secondes environ.	Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du cable des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet apparèil. Àprouv avoir débranché le cordon d'alimentation, torsadez fermement le fil conducteur, puis rebranchez le fil.	17
	Baissez le volume et mettez l' apparèil à nouveau sous tension.	27
	Le circuit de l'amplificateur de cet apparèil est défailleant. Débranchez le cordon d'alimentation et contactez notre centre de service client.	-
L'appareil se met hors tension et le tímoin de voir clignote en rouge toutes les 0,25 seconde environ.	• Le dispositif mémoire USB n'est pas pris en charge. Utilisez un dispositif mémoire USB avec un courant de fonctionnement inférieur à 1 A.	—
	• La tension pouvant être fournie à partir de cet apparéil via le dispositif mémoire USB a été dépassée. Débranchez le cable d'alimentation de la prise murale ainsi que le dispositif mémoire USB et rallumez l' apparéil.	—

Les opérations ne peuvent pas être effectuées via la télécommande.

Symptôme	Cause/Solution	Page
Les opérations ne peuvent pas être effectuées via la télécommande.	• Les piles sont usées. Remplacez-les par des piles neuves.	6
	• Faites fonctionner la télécommande à une distance d'environ 23 ft/7 m de cet apparéil et à un angle de 30°.	6
	• Retireez tout obstacle se trouvant entre cet apparéil et la télécommande.	—
	• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊙.	6
	• Le capteur de télécommande de l' apparéil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l' apparéil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	• Lorsque vous utilisez un dispositif video 3D, la télécommande de cet apparéil peut ne pas fonctionner en raison des communications infrarouges entre les apparéils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des apparéils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet apparéil.	—

L'affichage de cet appareil ne fonctionne pas.

Symptôme	Cause/Solution	Page
L'écran est étéint.	• Appuyez sur la touche DIMMER et modifiez le réglage pour qu'il ne soit pas désactivé.	29

Aucun son n'est émis.

Symptôme	Cause/Solution	Page
Aucun son n'est émis. Ou le son est déformé.	Vérifiez les connexions de tous les appareils.	16
	Insérez complètement les câbles de connexion.	—
	Vérifiez l'état des câbles.	—
	Vérifiez que les câbles des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles sont en contact avec la partie métallique des bornes des enceintes.	17
	Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un évientuel relachement.	17
	Vérifiez qu'une source d'entrée correcte est sélectionnée.	28
	Le volume est régle au niveau minimum. Réglez le volume à un niveau convenable.	28
	Annulez le mode de sourdine.	28
	Aucun son n'est transmis depuis les enceintes quand le casque est branché.	10

Le son est interrompu ou l'on entend des bruits.

Symptôme	Cause/Solution	Page
L'audio est interrompu pendant la lecture des plages enregistrées sur un ordinateur.	• Ne démarrez pas d'autres applications autres que le logiciel du lecteur pendant que la musique est lue sur votre ordinateur.	—

L'audio souhaité n'est pas émis.

Symptôme	Cause/Solution	Page
L'équilibre du volume gauche/droit n'est pas correct.	• Appuyez sur la touche SETUP de la télécommande pour ajuster l'équilibre.	52
Aucun son du subwoofer.	• Vérifiez les connexions du subwoofer.	19
	• Mettez l'alimentation du subwoofer sous tension.	—
Les valeurs régées ne sont pas reflétées dans “Bass” et “Treble”.	• Les valeurs du réglage “Bass” et “Treble” ne sont pas reflétées sur la sortie Subwoofer.	52
	• Réglez “Off” sur “S.Direct”.	52
Le volume du casque est bas.	• Basculez “H/P Gain” sur “Mid” ou “High” si vous utilisez des écouteurs avec une impédance élevé ou uneasse sensibilité.	53

Les fichiers PC ou Mac ne peuvent pas être lus.

Symptôme	Cause/Solution	Page
Cet apparéil n'est pas reconnu sur l'ordinateur.	• Reconnectez le cable USB au port USB sur votre ordinateur. Si cet apparéil n'est toujours pas reconnu après le nouveau branchement, connectez à un autre port USB.	21
	• Redémarrez votre ordinateur.	—
	• Vérifiez le système d'exploitation de votre ordinateur.	31
	• Si vous ordinateur fonctionné sous Windows, un logiciel pilote approprié doit être installé.	31
Cet apparéil n'est pas sélectionné comme pérophérique de lecture.	• Sélectionnez cet apparéil comme pérophérique de lecture dans les paramétrages du son sur l'ordinateur.	31
"Unlocked" s'affiche.	• Lorsque des signaux audio numériques ne peuvent pas'être détectés correctement, "Unlocked" s'affiche.	39
"Unsupported" s'affiche.	• "Unsupported" s'affiche lorsquè les signaux audio qui ne sont pas pris en charge par cet apparéil sont entrés. Vérifier les paramètres de votre ordinateur ou du logiciel de lecture.	39
	• Si l'ordinateur que vous utilisez est "Mac OS", veuillez vérifier si le format "HD-AMP1" est régélé en-dessous de "384000,0 Hz" à l'aide de "Configuration audio et MIDI".	38

L'audio des appareils numériques ne peut pas être lu (Coaxial/Optique).

Symptôme	Cause/Solution	Page
"Unlocked" s'affiche.	· Lorsque des signaux audio numériques ne peuvent pas été détectés correctement, "Unlocked" s'affiche.	40
"Unsupported" s'affiche.	· "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet apparil sont entrés. Vérifie le format des signaux de sortie audio à partir de votre apparil numérique.	40

• Impossible de lire l'iPod

Symptôme	Cause/Solution	Page
Impossible de connecter l'iPod ou “Error 1” est affché.	• Lors de l'utilisation de l'iPod en le connectant au port USB, certaines variations d'iPod ne sont pas prises en charge.	23
	• Lorsque l'iPod est connecté à l'aide d'un cable USB autre que le cable authenticate, l'iPod peut ne pas être reconnectu. Utilisez un cable USB authenticate.	—

• Impossible de lire les dispositifs mémoire USB

Symptôme	Cause/Solution	Page
“No USB Device”, “Error 1”, “Error 3” ou “Error 4” est affché.	• Cet apparéil peut ne pas reconnaître le dispositif mémoire USB en raison d'une mauvaise connexion, etc. Assurez-vous que la connexion est réalisée correctement en accomplissant des actions telles que déconnecter et reconnectcer le dispositif de mémoire USB.	22
	• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.	—
	• Cet apparéil ne prend pas en charge une connexion via un hub USB. Connectez directement le dispositif mémoire USB au port USB de l'unité.	—
	• Le dispositif mémoire USB doit être au format FAT16 ou FAT32.	—
	• Il n'est pas garantie que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.	—
Les fichiers sur le dispositif de mémoire USB ne sont pas affchéés ou “Error 2” est affché.	• Les fichiers d'un type non pris en charge par cet apparéil ne s'affichent pas.	65
	• Cet apparéil peut afficher une structure de fichiers jusqu'à 8 niveaux, jusqu'à 200 dossiers et jusqu'à 2 000 fichiers en tout. Modifiez la structure de dossiers du dispositif mémoire USB.	—
	• Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.	—
Impossible de dire les fichiers contenus sur un dispositif mémoire USB.	• Les fichiers sont créés à un format qui n'est pas pris en charge par cet apparéil. Vérifiez que les formats sont pris en charge par cet apparéil.	65
	• Les fichiers protégés ne peuvent pas être lus sur cet apparéil.	—
	• Si un fichier est illisible, “Unsupported” s'affiche et le fichier suivant est lu.	—

Les noms de fichiers sur l'iPod ou le dispositif mémoire USB ne s'affichent pas correctement.

Symptôme	Cause/Solution	Page
Les noms de fichiers ne s'affichent pas correctement (“...”, etc.).	• Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet apparueil, les caractères qui ne peuvent pas être affichés sont replacés par“.”(points de suspension).	—

Systèmes de fichiers compatibles USB

FAT16 ou FAT32

• Si le dispositif mémoire USB est divisé en plusieurs partitions, seule la partition principale peut être sélectionnée.

Donnée tag

ID3-TAG (Ver. 1.x et 2.x)

WMA-TAG

AAC-TAG

Les titres, les artistes et les métadonnées d'album sont pris en charge.

Formats compatibles

	Fréquence d'échantillonnage	Débit	Longueur en bits	Extension
WMA*1	32/44,1/48 kHz	48 – 320 kbps	-	.wma
MP3	32/44,1/48 kHz	32 – 320 kbps	-	.mp3
AAC*1	32/44,1/48 kHz	16 – 320 kbps	-	.aac/.m4a/.mp4

	Fréquence d'échantillonnage	Débit	Longueur en bits	Extension
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24bits	.wav
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24bits	.flac
ALAC*2	32/44,1/48/88,2/96 kHz	-	16/24bits	.m4a
AIFF	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24bits	.aif/.aiff
DSD (2 canaux)	2,8/5,6 MHz	-	-	.dsf/.diff

1. Seuls les fichiers non protégés par des droits d'auteur peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par des droits d'auteur. En outre, les fichiers encodés au format WMA extraits de CD, etc., et copiés sur un ordinateur, peuvent être protégés par des droits d'auteur, selon la configuration de l'ordinateur. 2. Copyright [2012] [D&M Holdings. Inc.] Sous licence Apache, version 2.0 (la "Licence") ; vous ne pouvez pas utiliser ce fichier sauf en respectant cette Licence. Vous pouvez obtenir un exemplaire de la Licence à l'adresse http://www.apache.org/licenses/LICENSE-2.0

• Si la taille de l'image de la pochette d'un album dépasse 1,5 Mo, l'appareil risque de ne pas lire la musique correctement.

Nombre maximal de fichiers et de dossiers lisibles

Nombre de fichiers : 2 000

Nombre de dossiers : 200

Nombre maximum de fichiers par dossier : 255

• Cet appareil peut uniquement lire des fichiers qui ne sont pas .
• Le contenu téléchargé sur les sites Internet payants est protégé par copyright. En outre, les fichiers encodés au format WMA, rippés sur des CD, etc., et copiés sur un ordinateur, peuvent être protégés par des droits d'auteur, selon la configuration de l'ordinateur.

Remarque

• Il n'est pas compatible avec un lecteur MP3, un appareil photo numérique, un dispositif USB pour téléphone portable, etc.
• L'unité ne peut pas charger un dispositif USB.

Ordre de lecture des fichiers

Si plusieurs dossiers contiennent des fichiers musicaux, les fichiers sont lus dans l'ordre du nom du dossier. Les fichiers enregistrés dans chaque dossier sont également lus dans l'ordre de leur nom.

• Pour la lecture de fichiers enregistrés sur USB, les fichiers du premier dossier du premier niveau sont lus en premier, puis les dossiers du deuxième niveau sont lus, suivis de ceux du troisième niveau et ainsi de suite dans cet ordre. Par conséquent, les fichiers d'un autre dossier de premier niveau sont lus ensuite.

• L'ordre de lecture affiché sur un ordinateur peut différer de l'ordre de lecture réel.

Les fichiers musicaux enregistrés sur un dispositif de stockage USB sont divisés en gros segments (dossiers) et petits segments (fichiers). Les fichiers sont stockés dans des dossiers, et les dossiers peuvent être placés dans une hiérarchie pour le stockage. L'appareil peut reconnaître jusqu'à 8 niveaux de dossiers.

• Il ne faut surtout pas éject ou éteindre l'appareil alors que le dispositif de stockage USB est en cours de lecture. Cela risque de provoquer un mauvais fonctionnement ou la perte des données du dispositif de mémoire USB.
• N'essayez pas d'ouvrir ou de modifi .
• Le les fichiers peuvent être endommagés par l'électricité statique. Ne touchez pas les contacts métalliques d'un dispositif de mémoire USB avec vos doigts. N'utilisez pas tordu.
• Après utilisation, veillez à retirer tout à le ranger dans son propre étui, afin de le protéger de la poussière, des rayures et des déformations.
• Ne rangez pas de disques dans les conditions suivantes :
• Exposition directe au soleil
• Environnement poussiéreux ou humide
• À proximité d'une source de chaleur, chauffage, etc.

USB-DAC

	Fréquence d'échantillonnage	Longueur en bits
DSD (2 canaux)	2,8/5,6/11,2 MHz	1 bits
PCM linéaire (2 canaux)	44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 bits

Coaxial / Optique

	Fréquence d'échantillonnage	Longueur en bits
PCM linéaire (2 canaux)	32/44,1/48/64/88,2/96/176,4/192 kHz	16/24 bits

Alac (Apple Lossless Audio Codec)

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 - 70 % peuvent être décompressées pour retrouver les données d'origine.

DSD (Direct-Stream Digital)

L'une des méthodes d'enregistrement des données audio : il s'agit du format de signal utilisé pour stocker l'audio sur un Super Audio CD, qui utilise une modulation Delta-Sigma en numérique. Il est constitué d'un flux de valeurs sur un seul bit à un taux d'échantillonnage de 2,8 MHz.

Flac

FLAC signifie Free Lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelé "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Impedance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en Ω (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Débit

Cela exprime la valeur de lecture par seconde des données audio/vidéo enregistrées sur un disque. Un nombre plus élevé signifie une qualité de son supérieure, mais aussi une taille de fichier plus importante.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, telle qu'une surcharge ou une surtension, survient pour une raison quelconque.

PCM linéaire

Ce signal est un signal PCM (modulation d'impulsion codée) non compressé. C'est le même système utilisé pour les CD audio, mais il utilise les fréquences d'échantillonnage de 192 kHz, 96 kHz et 48 kHz sur un disque Blu-ray ou un DVD et fournit une résolution supérieure à celle du CD.

Renseignements relatifs aux marques commerciales

Made for

Pod iPhone

• Les utilisateurs sont autorisés à utiliser un iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch pour une copie privée et une lecture du contenu non soumis aux droits d'auteur et du contenu dont la copie et la lecture sont autorisées par la loi. La violation des droits d'auteur est interdite par la loi.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

Performances audio

Sortie nominale : 35 W + 35 W (8

Puissance dynamique : 70 W + 70 W (4

Bornes de sortie : Enceinte : 4-16 Ω/ohms (impédance)

Adapté pour casque/casque stéréo

Gamme de fréquences reproductible : 2 Hz - 96 kHz

Réponse en fréquence reproductible : 2 Hz - 50 kHz (-3 dB)

Mode DSD, fréquence d'échantillonnage PCM : 192 kHz

2 Hz - 20 kHz

Fréquence d'échantillonnage PCM : 44,1 kHz

Rapport signal/bruit : 105 dB (Gamme audible)

Distorsion harmonique : 0,05 % (1 kHz, Gamme audible)

• Entrée analogique

Sensibilité/impédance d'entrée : 200 mVrms/22 kΩ

• Entrée numérique

Coaxiale : 0,5 Vp-p / 75 Ω

Optique : -27 dBm ou davantage

USB (avant) : USB Type A (USB 2.0 haute vitesse)

USB (arrière) : USB Type B (USB 2.0 haute vitesse)

Généralités

Tension/fréquence d'alimentation : CA 120 V, 60 Hz

Consommation d'énergie (EN 60065) : 55 W

Consommation électrique en mode veille : 0,3 W

veille :

Pour des raisons d'amélioration, les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis.

Dimensions (Unité : po (mm))

Poids : 12 lbs 13 oz (5,8 kg)

Index

Connexion de la télécommande

DSD 68,69

Fonction convertisseur N/A 30,68

iPod 22,41,44

Lecture aléatoire 44, 48

Lecture répétée 44, 48

Luminosité de l'affichage 29

Panneau arrière 12

Panneau avant 9

PC 21

Plan du menu

Source d'entrée 28

Télécommande

USB 22,45

USB-DAC 21,30,68

www.marantz.com
