HD-AMP1 - Amplificateur audio MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur intégré haute fidélité
Caractéristiques techniques principales	Amplification de classe D, 2 x 70 W sous 4 ohms
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	210 x 60 x 210 mm
Poids	1,6 kg
Compatibilités	Compatible avec des enceintes passives, Bluetooth, et sources audio numériques
Fonctions principales	Streaming audio, entrée USB, entrée optique, entrée coaxiale, Bluetooth
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter un professionnel pour les réparations
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable et ventilée
Informations générales utiles	Idéal pour les audiophiles recherchant une qualité sonore élevée dans un format compact

FOIRE AUX QUESTIONS - HD-AMP1 MARANTZ

Comment connecter le MARANTZ HD-AMP1 à mes enceintes ?

Utilisez des câbles haut-parleurs pour connecter les bornes de sortie de l'amplificateur aux bornes de vos enceintes. Assurez-vous de respecter la polarité (+ et -) lors de la connexion.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez d'abord vos connexions et assurez-vous qu'elles sont correctement établies. Ensuite, vérifiez les réglages d'égaliseur et de volume sur l'appareil source. Enfin, testez avec différents câbles pour exclure un problème de câblage.

Le MARANTZ HD-AMP1 ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Vérifiez également si le cordon d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment mettre à jour le firmware du MARANTZ HD-AMP1 ?

Visitez le site officiel de MARANTZ pour télécharger la dernière mise à jour du firmware. Suivez les instructions fournies pour mettre à jour l'appareil via USB ou réseau.

Puis-je utiliser le MARANTZ HD-AMP1 avec des écouteurs ?

Oui, le MARANTZ HD-AMP1 est équipé d'une sortie casque. Branchez vos écouteurs dans la prise casque située à l'avant de l'appareil.

Comment régler le volume sur le MARANTZ HD-AMP1 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore. Vous pouvez également le contrôler à distance si vous utilisez la télécommande fournie.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il ne soit pas obstrué par d'autres appareils. Si l'appareil continue à surchauffer, éteignez-le et contactez le service client.

Le MARANTZ HD-AMP1 prend en charge le Bluetooth ?

Oui, le MARANTZ HD-AMP1 est équipé de la technologie Bluetooth. Vous pouvez l'appairer avec vos appareils compatibles pour diffuser de la musique sans fil.

Comment réinitialiser le MARANTZ HD-AMP1 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela restaurera les paramètres d'usine.

MODE D'EMPLOI HD-AMP1 MARANTZ

Amplificateur intégré HD-AMP1

Vous pouvez imprimer plus d'une page d'un PDF sur une seule feuille de papier.

Manuel de l'Utilisateur

Accessoires 5

À propos de la télécommande 6

Insertion des piles 6

Portée de la télécommande 6

Caractéristiques principales 7

Audio haute qualité 7

Haute performance 8

Fonctionnement aisé 8

Nomenclature et fonctions 9

Panneau avant 9

Affichage 11

Panneau arrière 12

Télécommande 13

Connexions

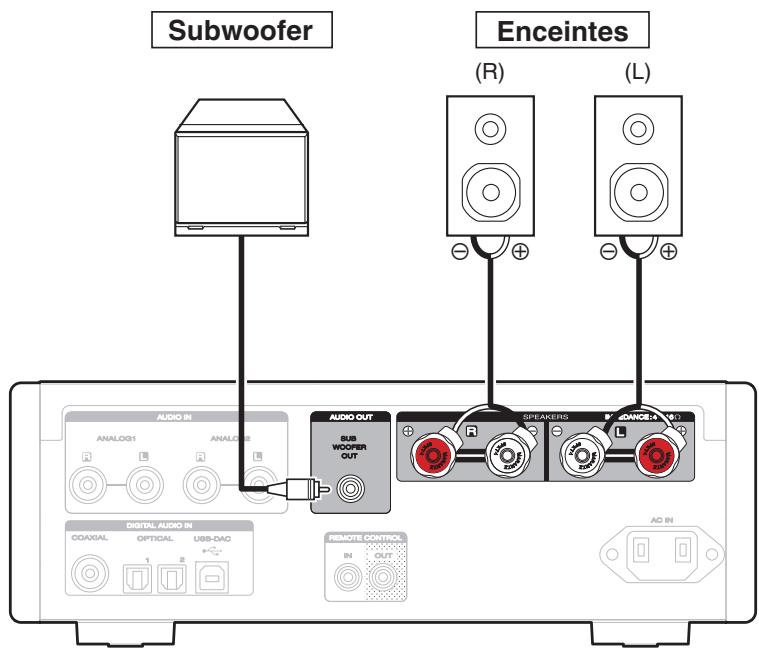

Connexion des enceintes 17

Connexion des enceintes 19

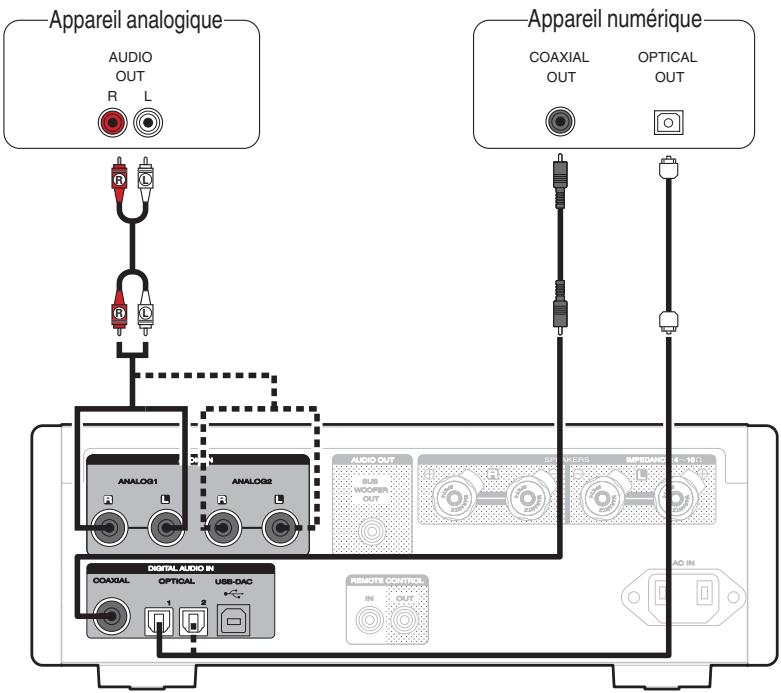

Connexion d'un dispositif de lecture audio 20

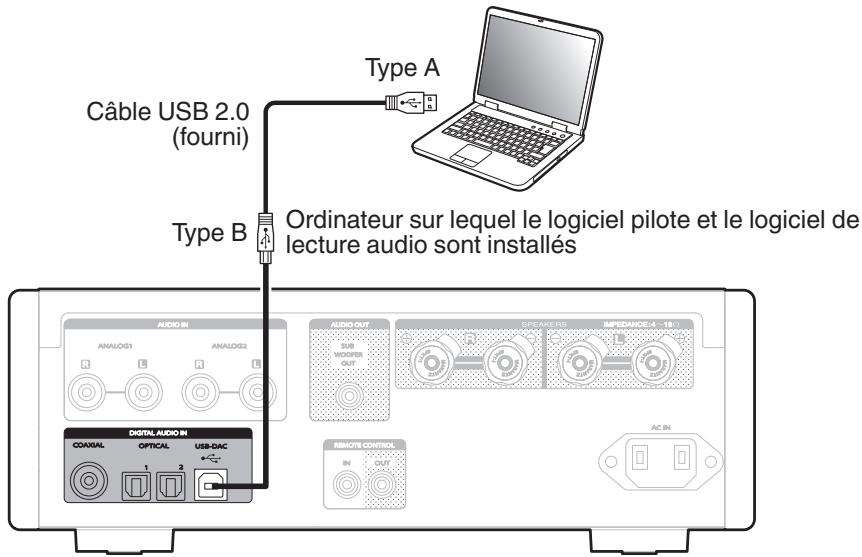

Connexion d'un PC ou Mac 21

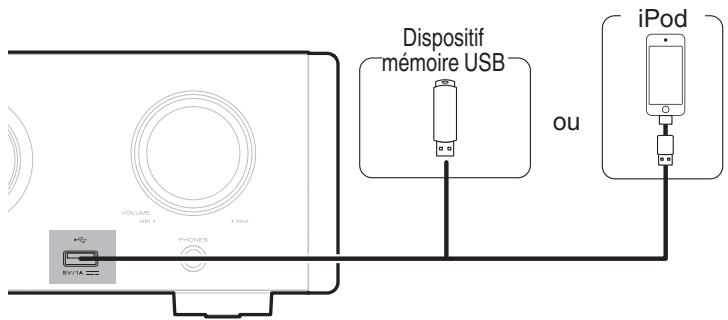

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB 22

Connexion de dispositifs avec des connecteurs de télécommande 24

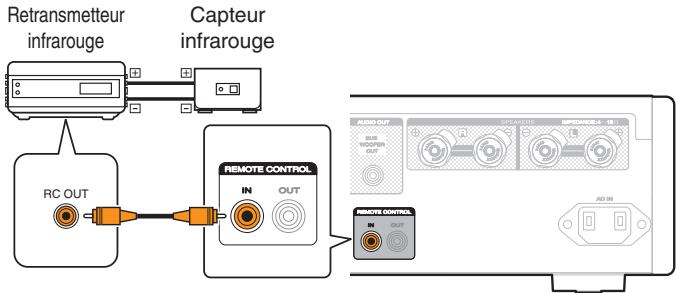

Exécution d'opérations par télécommande sur cet appareil sans contact visuel 24

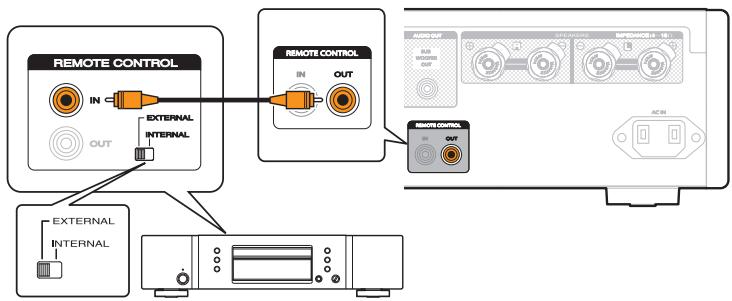

Connexion à distance d'appareils audio Marantz 24

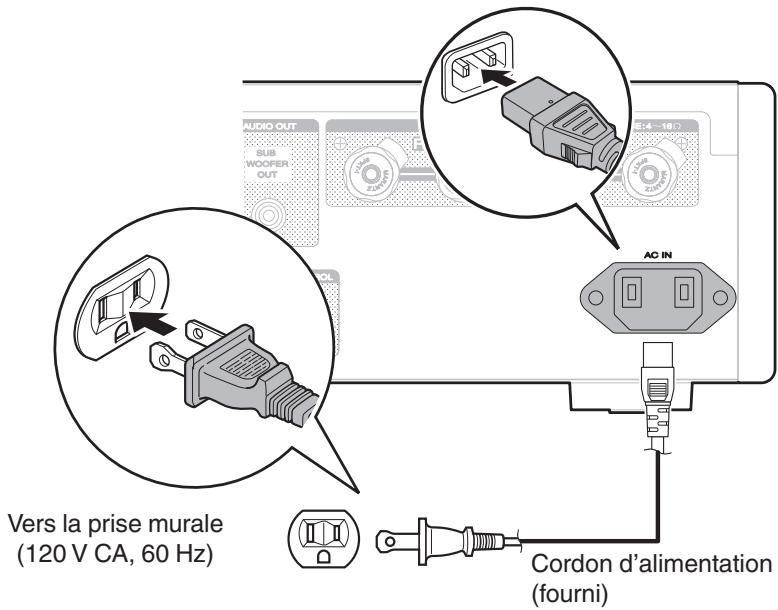

Connexion du cordon d'alimentation 25

Lecture

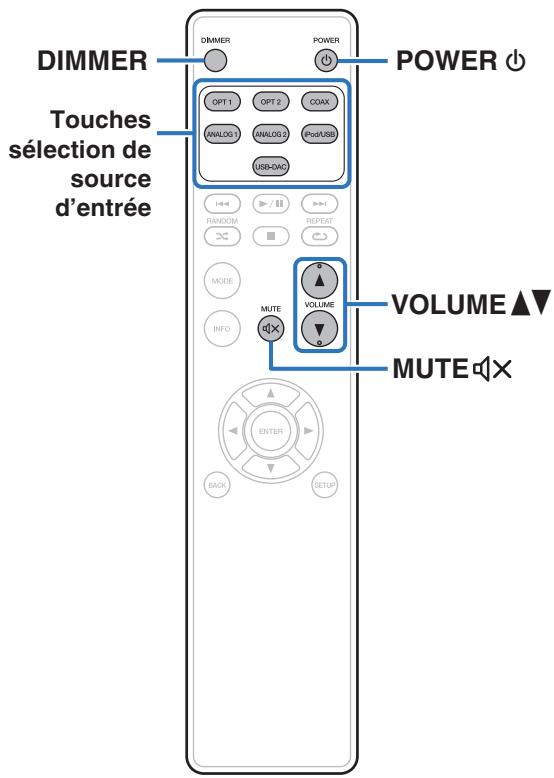

Utilisation basique 27

Mise sous tension	27
Sélection de la source d'entrée	28
Réglage du volume	28
Coupure temporaire du son	28
Changement de la luminosité de l'affichage	29

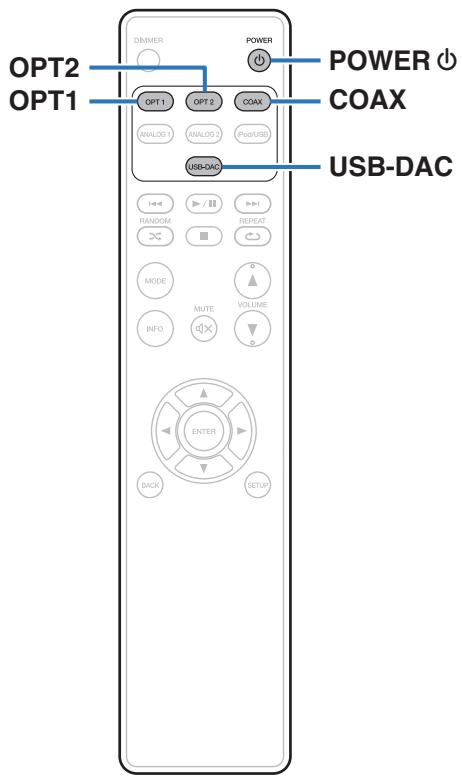

Utilisation en tant que convertisseur N/A 30

Connexion et lecture depuis un ordinateur (USB-DAC)	31
Connector et lancer la lecture à partir d'un dispositif numérique (COAX/OPT1/OPT2)	40

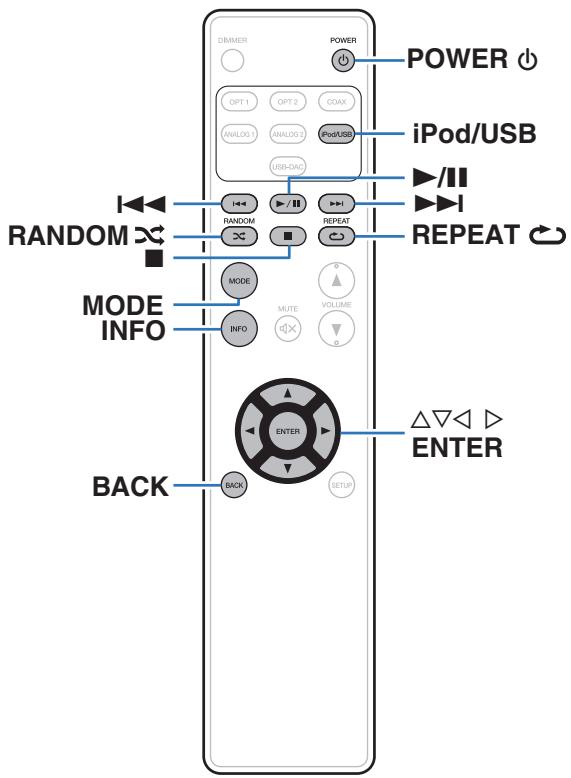

Lecture d'un iPod 41

Lecture du contenu d’un iPod	42
Réglage du mode de fonctionnement (mode On-Display)	43
Lecture répétée	44
Lecture aléatoire	44
Charger l’iPod	44

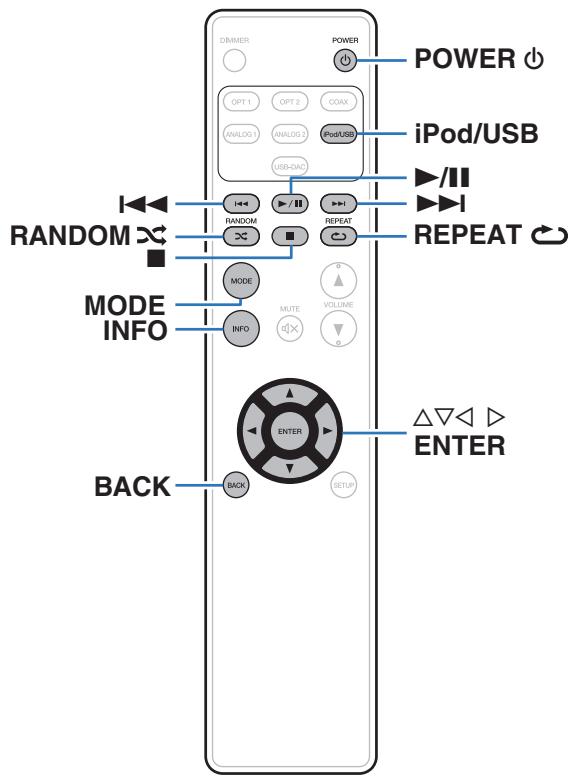

Lecture du contenu d'un dispositif mémoire USB 45

Lecture des fichiers d’un dispositif mémoire USB	46
Lecture répétée	48
Lecture aléatoire	48

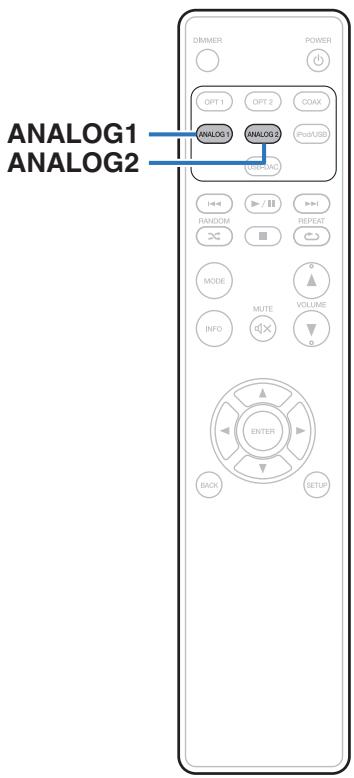

Lecture de l'audio à partir de dispositifs connectés aux connecteurs ANALOG 49

Réglages

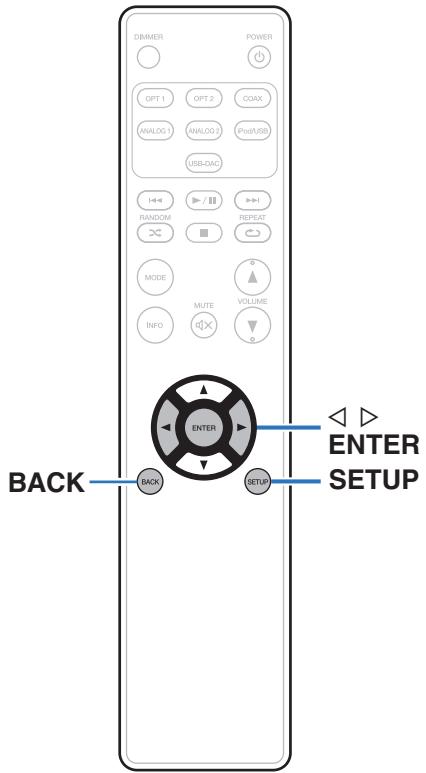

Plan du menu	50
Fonctionnement du menu	51
S. Direct	52
Bass	52
Treble	52
Balance	52
Filter	53
H/P Gain	53
Dimmer	54
iPodMode	54
AutoStby	54

Conseils

Contenu	55
Conseils	56
Dépistage des pannes	57

Annexe

Lecture de dispositifs mémoire USB	65
Ordre de lecture des fichiers	66

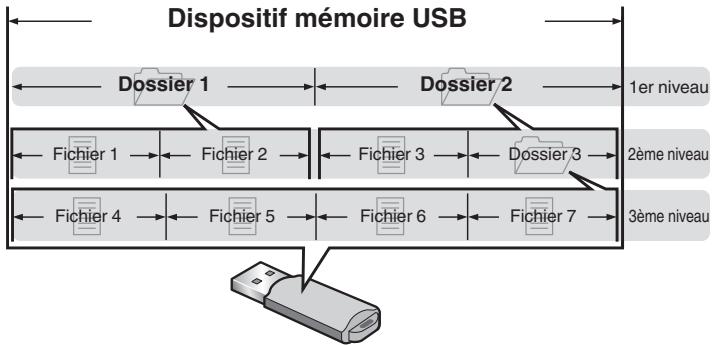

À propos des dossiers et des fichiers	67
À propos de la manipulation des supports	67
Convertisseur N/A	68
Explication des termes	69
Renseignements relatifs aux marques commerciales	71
Spécifications	72
Index	75

Nous vous remercions d'avoir acquis cet appareil Marantz.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	CD-ROM(Manuel de l'Utilisateur)	Instructions de sécurité	Garantie(Pour USA/Pour CANADA)	Cordon d'alimentation
Télécommande	Piles R03/AAA	Câble USB

À propos de la télécommande

Insertion des piles

① Déplacez le couvercle arrière dans la direction de la flèche et retirez-le.

② Insérez correctement deux piles dans le compartiment à pile comme indiqué.

Piles R03/AAA

③ Remettez le couvercle en place.

REMARQUE

- Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles :

- Ne pas mélanger piles neuves et anciennes.

- Ne pas utiliser deux types de piles différents.

- En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

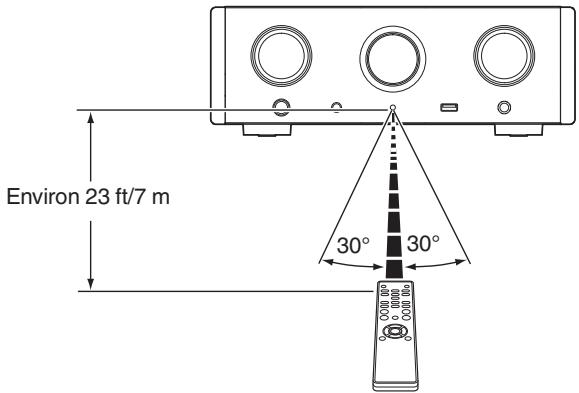

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Environ 23 ft/7 m 30° 30°

Caractéristiques principales

Audio haute qualité

• Condensateur à large capacitance
  Un condensateur 3 300 μF à large capacitance sélectionné avec soin pour ses caractéristiques acoustiques est intégré au circuit d'alimentation.
• Condensateurs à film à qualité audiophile et condensateurs électrolytiques
  Cet appareil contient les mêmes condensateurs à film à qualité audiophile et condensateurs électrolytiques spécialement utilisés dans les modèles haut de gamme.
• Amplificateur de faible niveau sonore en raison d'une entrée différentielle HDAM, et équipé d'un circuit filtre de faible distorsion en raison d'un amplificateur de débit HDAM®SA2 de haute vitesse
• Châssis à double couche

- Technologie de filtrage unique de Marantz (MMDF : filtrage numérique musical de Marantz)

Cet appareil est équipé de fonctions de suréchantillonnage et de filtre numérique qui utilisent un algorithme original créé par Marantz. L'appareil prend en charge les signaux PCM. Basculez entre les deux types selon vos préférences.

- Circuit du casque haut de gamme

Cet appareil est doté d'une structure deux-amplificateurs basée sur le concept de modèles luxueux, se composant d'un actuel amplificateur de tension de retour qui utilise le HDAM®SA2 et un feedbackless Darlington d'alimentation tampon. Ceci permet des vitesses plus élevées sans créer de tension dynamique en réponse aux changements d'impédance dans le casque.

- Conception isolante

Pour éviter que la qualité audio se dégrade en raison de parasites provenant d'appareils externes lorsque cet appareil est connecté à des appareils externes, tels que des ordinateurs, le circuit de mise à la terre pour le périphérique d'interface d'entrée USB est isolé du circuit audio.

Haute performance

- Équipé d'une fonction USB-DAC pour prendre en charge la lecture de sources sonores haute résolution

Cet appareil prend en charge la lecture de formats audio de haute résolution tels que les fichiers DSD (2,8/5,6/11,2 MHz) et des fichiers PCM jusqu'à 384 kHz/32 bits. Il offre une qualité de lecture supérieure des fichiers haute résolution dans cet appareil à partir d'un ordinateur via une connexion USB-B.

Il vous est possible de lire les signaux PCM jusqu'à 192 kHz/24 bits par entrée des signaux audio numériques à partir d'un périphérique externe dans cet appareil.

- Lit les dispositifs USB (MP3/WMA/AAC/WAV/FLAC/ALAC/AIFF/DSD) et les iPod®/iPhone®

Il vous est possible de lire les fichiers audio contenus sur la mémoire USB ou l'iPod/iPhone en connectant le dispositif de mémoire USB ou l'iPod/iPhone au port USB.

Fonctionnement aisé

• La fonction détection automatique de l'iPod® charge votre appareil, même après que l'appareil passe en mode veille (k 22)
• Équipé d'une fonction mode de mise en veille automatique qui réduit la consommation d'énergie

Nomenclature et fonctions

Pour les touches non décrites ici, reportez-vous à la page indiquée entre parenthèses ().

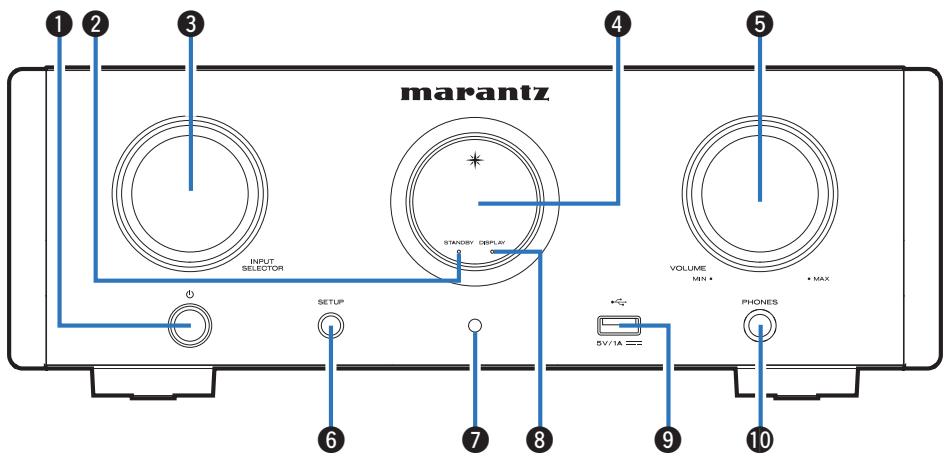

Panneau avant

1 2 3 marantz 4 5 INPUT SELECTOR STANDRY DISPLAY VOLUME MIN • • MAX SETUP 6 7 8 9 PHONES

① Touche d'alimentation (⏻)

Cela permet de mettre sous/hors tension l'alimentation (veille).

( p. 27)

② Témoin de veille (STANDBY)

Le témoin de veille change de couleur comme suit selon l'état de l'appareil.

• Sous tension : Arrêt
  • Veille normale : Rouge
• Veille de charge d'iPod : Orange

3 Bouton de sélection de source d'entrée (INPUT SELECTOR)

Elles permettent de sélectionner la source d'entrée. (p. 28)

4 Affichage

Des informations telles que le statut de lecture et source d'entrée sont affichées ici.

⑤ Molette VOLUME

Permet d'ajuster le niveau du volume.

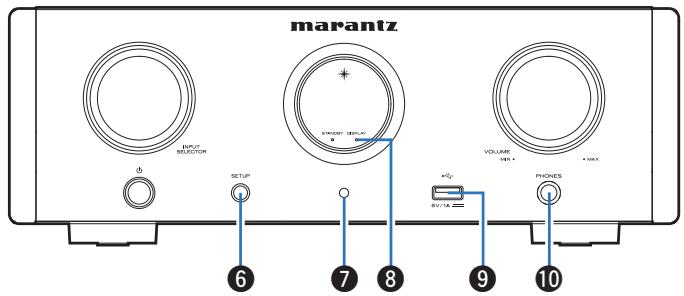

marantz INPUT SELECTOR SYNC#2 DISPLAY VOLUME USB * MAX SETUP A#2 RV/TA PHONES 6 7 8 9 10

6 Touche SETUP

Utilisé pour configurer cet appareil.

⑦ Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 6)

8 Témoin de désactivation de l'affichage (DISPLAY)

Ce témoin s'allume lorsque l'affichage est éteint. (p. 29)

9 Port USB (←)

Utilisé pour connecter l'iPod ou les dispositifs USB. (p. 22)

10 Prise de casque (PHONES)

Utilisée pour connecter un casque.

• Si un casque audio est branché sur cette prise, l'audio n'est plus transmis par les bornes d'enceintes et le connecteur SUBWOOFER OUT.
• "S.Direct" est réglé sur "On" quand le casque audio est branché. (p. 52)

REMARQUE

- Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

Affichage

Le nom de la source d'entrée, la fréquence d'échantillonnage, les valeurs des réglages et d'autres informations sont affichés ici.

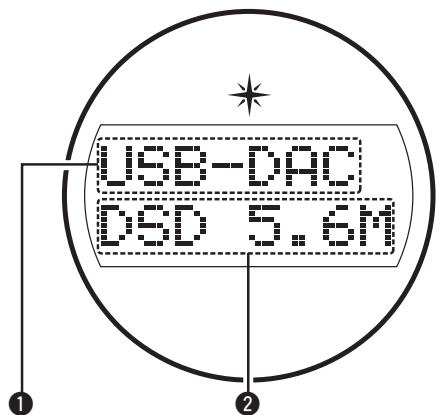

■ Affichage du convertisseur N/A

USB-DAC DSD 5.6M

① Témoin de la source d'entrée

Cet indicateur affiche la source d'entrée sélectionnée (USB-DAC/COAX/OPT1/OPT2).

② Affichage de la fréquence d'échantillonnage

Ce voyant indique la fréquence d'échantillonnage du signal d'entrée audio.

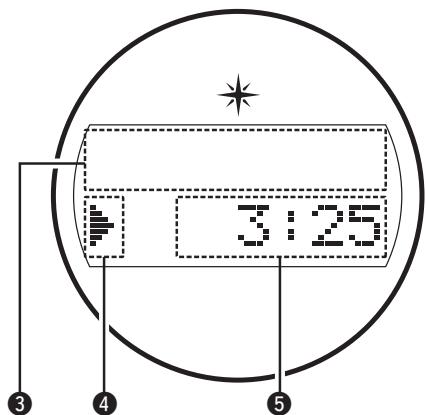

■ Indicateur de lecture iPod/USB

3:25 ③ ④ ⑤

③ Affichage des informations

Ce voyant indique les informations de piste, etc.

4 Témoins du mode de lecture

▶ : Affiché pendant la lecture.

III : Affiché pendant la pause.

5 Indicateur de durée

Ce voyant indique la durée écoulée de la piste en cours de lecture.

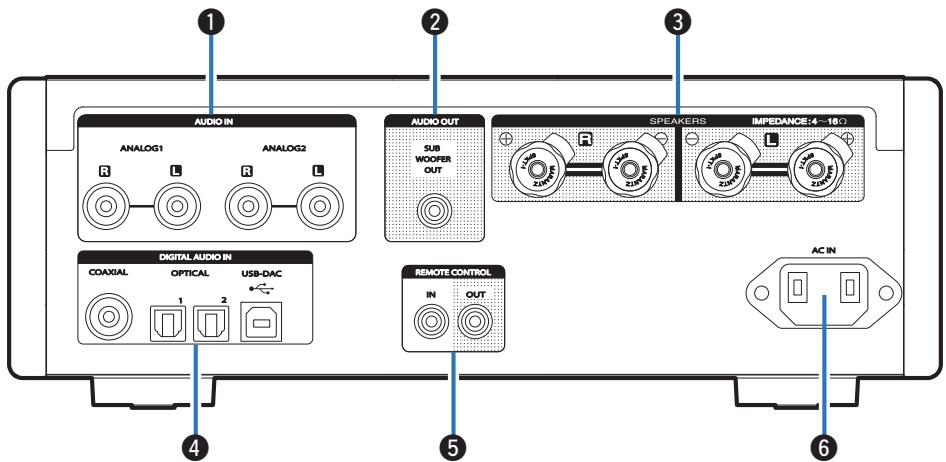

Panneau arrière

Permettent de connecter des dispositifs équipés de bornes audio analogique. (125 p. 20)

Permet de connecter un subwoofer avec un amplificateur intégré. (p. 19)

③ Bornes d'enceintes (SPEAKERS)

Permettent de connecter des enceintes. (p. 19)

4 Bornes DIGITAL AUDIO IN

Permettent de pour brancher un ordinateur ou des périphériques équipés de bornes de sortie audio numériques. (10 p. 20)

⑤ Bornes d'entrée/sortie de télécommande (REMOTE CONTROL IN/OUT)

Permettent de connecter un dispositif audio Marantz compatible avec la fonction de télécommande. (p. 24)

⑥ Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 25)

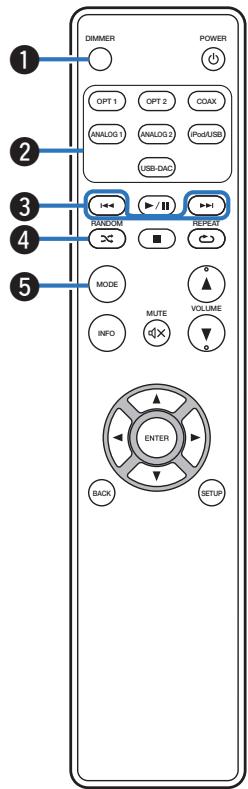

Télécommande

DIMMER POWER OPT 1 OPT 2 COAX ANALOG 1 ANALOG 2 IPcd/USB USB-DAC RANDOM REPEAT MODE MUTE VOLUME INFO ENTER BACK SETUP ① ② ③ ④ ⑤

① Touche DIMMER

Régler la luminosité d'affichage de cet appareil. (p. 29)

② Touches sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée. (p. 28)

③ Touche de saut (◀◀, ▶▶▶)

Permet d'ignorer le début de la plage. Appuyez et maintenez enfoncée la touche pour avancer/reculer rapidement.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• “Lecture des fichiers d’un dispositif mémoire USB” (p. 47)

④ Touche RANDOM (✗)

Permet de passer à la lecture aléatoire.

• iPod : "Lecture aléatoire" (p. 44)
• USB : "Lecture aléatoire" (p. 48)

5 Touche MODE

Permet de changer le mode de lecture.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• “Lecture des fichiers d’un dispositif mémoire USB” (p. 47)

DIMMER POWER 9 OPT 1 OPT 2 COAK ANALOG 1 ANALOG 2 iPod/USB USB DAC 10 RANDOM REPEAT MODE MUTE VOLUME INFO ENTER BACK SETUP 6 7 8

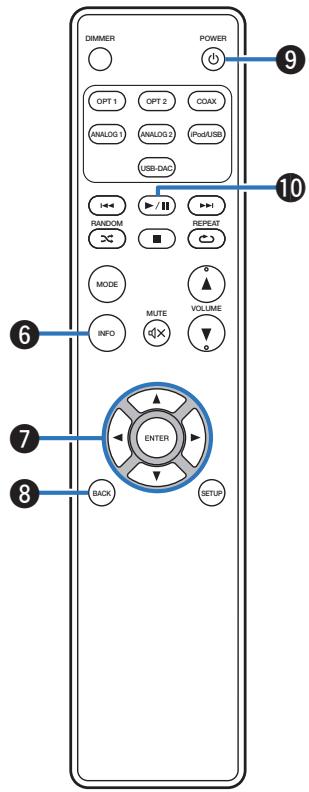

⑥ Touche Information (INFO)

Permet de les éléments d'affichage tels que le nom de l'album et le titre dans l'écran de lecture.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• “Lecture des fichiers d’un dispositif mémoire USB” (p. 47)

⑦ Touches curseurs (△▽◀▶)

Elles permettent de sélectionner des éléments.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• "Lecture des fichiers d'un dispositif mémoire USB" (p. 47)
• "Fonctionnement du menu" (p. 51)

8 Touche BACK

Revient à l'élément précédent. (p. 51)

9 Touche POWER (⏻)

Cela permet de mettre sous/hors tension l'alimentation (veille). (p. 27)

10 Touche de lecture/pause (▶/II)

Lit ou met en pause une piste.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• “Lecture des fichiers d’un dispositif mémoire USB” (p. 47)

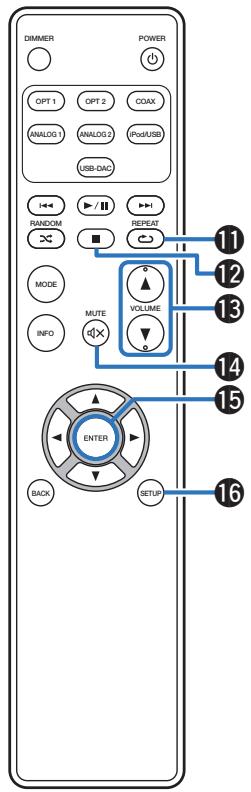

DIMMER POWER OPT 1 OPT 2 COAK ANALOG 1 ANALOG 2 PosUSB USB-DAC RANDOM REPEAT MODE MUTE VOLUME INFO ENTER BACK SETUP 11 12 13 14 15 16

Permet de changer la lecture répétée.

• iPod : "Lecture répétée" (p. 44)
• USB : "Lecture répétée" (p. 48)

12 Touche Arrêt (■)

Arrête la lecture.

• "Réglage du mode de fonctionnement (mode On-Display)" (p. 43)
• "Lecture des fichiers d'un dispositif mémoire USB" (p. 47)

13 Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume. (p. 28)

14 Touche MUTE (OKX)

Cette touche met en sourdine la sortie audio. (p. 28)

15 Touche ENTER

Elle permet de déterminer la sélection. (p. 51)

16 Touche SETUP

Le menu de réglage est affiché sur l'affichage. (p. 51)

Contenu

Connexion des enceintes	17
Connexion d’un dispositif de lecture audio	20
Connexion d’un PC ou Mac	21
Connexion d’un iPod ou d’un dispositif mémoire USB sur le port USB	22
Connexion de dispositifs avec des connecteurs de télécommande	24
Connexion du cordon d’alimentation	25

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• N'enroulez pas les cordons d'alimentation avec les câbles de connexion. Cela pourrait provoquer des ronflements ou autres types de bruit audio indésirables.

■ Câbles utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble de l'enceinte
Câble audio
Câble de connexion de la télécommande
Câble optique
Câble numérique coaxial
Câble USB (fourni)

Connexion des enceintes

REMARQUE

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et – entrent en contact.
• Ne jamais toucher les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter.
• Utilisez des enceintes d'une impédance de 4 à 16 Ω/ohms.

■ Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et – (blanc) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 3/8 pouce (10 mm) du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la garde de la borne de l'enceinte.

- Jauge pour fils : inférieure à 1/4 pouce ( 5 mm)

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la resserrer.

Connecteurs de cosse à fourche

- Utilisation de prises bananes, bien serrer la borne d'enceinte avant d'insérer la prise banane.

Connexion des enceintes

Subwoofer Enceintes (R) (L) AUDIO IN ANALOG1 ANALOG2 AUDIO OUT SUB WOOFER OUT SPEAKERS ADANCE 4 (IN) DIGITAL AUDIO IN COAVIAL OPTICAL USB-DAC +/- - REMOTE CONTROL IN OUT AC IN

Connexion d'un dispositif de lecture audio

Connectez l'entrée AUDIO IN ou DIGITAL AUDIO IN à un périphérique de lecture audio (lecteur CD, périphérique numérique, etc...) à l'aide des câbles adaptés.

Connexion d'un PC ou Mac

En connectant un ordinateur au port USB (USB-DAC) sur le panneau arrière de cet appareil à l'aide d'un câble de connexion USB (fourni) disponible dans le commerce, cet appareil peut être utilisé comme un convertisseur N/A. (☎ p. 31)

Câble USB 2.0 (fourni) Type A Type B Ordinateur sur lequel le logiciel pilote et le logiciel de lecture audio sont installés AUDIO IN ANALOG1 ANALOG2 AUDIO OUT SUB WOOFER OUT BLUE OUT IMPERANCE - 4 - 10 AC IN DIGITAL AUDIO IN COAVIAL OPTICAL USB DAC IN OUT

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote du logiciel sur votre ordinateur. (p. 31)
• Téléchargez le logiciel pilote à partir de la page HD-AMP1 du site Web Marantz.

REMARQUE

- Utilisez un câble de 10 ft (3 m) maximum pour connecter l'ordinateur.

Connexion d'un iPod ou d'un dispositif mémoire USB sur le port USB

Vous pouvez écouter de la musique stockée sur l'iPod/iPhone ou le dispositif mémoire USB.

• Pour brancher un iPod/iPhone à cet appareil, utilisez le câble de l'adaptateur USB fourni avec l'iPod/iPhone.
• Pour le mode d'emploi, reportez-vous à la section "Lecture du contenu d'un iPod" (p. 42) ou "Lecture de fichiers stockés sur un dispositif mémoire USB" (p. 46).

VOLUME VIN + PHONES BV/1A Dispositif mémoire USB ou iPod

- Marantz ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou sont alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

REMARQUE

• Les dispositifs mémoire USB ne fonctionnent pas via un concentrateur USB.
• La lecture n'est pas possible lors d'une connexion à un ordinateur via le port USB du panneau avant. La connexion à un ordinateur est possible via le port USB-DAC (Type B) d'entrée numérique du panneau arrière.
• N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

■ Modèles d'iPod/iPhone pris en charge

- iPod classic

iPod classic 80GB

iPod classic 160GB (2007)

iPod classic 160GB (2009)

- iPod nano

Connexion de dispositifs avec des connecteurs de télécommande

Exécution d'opérations par télécommande sur cet appareil sans contact visuel

Vous pouvez connecter un récepteur IR externe aux connecteurs de la REMOTE CONTROL pour effectuer des opérations sur cet appareil avec la télécommande fournie sans contact visuel. Cela peut être nécessaire si l'appareil est caché dans un placard ou dans un coin, de sorte que vous ne pouvez pas pointer directement la télécommande vers l'appareil.

Connexion à distance d'appareils audio Marantz

Vous pouvez transmettre les signaux de la télécommande en connectant simplement un dispositif audio Marantz aux connecteurs IN/OUT de la REMOTE CONTROL à l'aide du câble de connexion à distance fourni avec l'appareil.

Réglez le commutateur de la télécommande situé sur le panneau arrière de l'élément audio connecté sur "EXTERNAL" pour utiliser cette fonctionnalité.

Connexion du cordon d'alimentation

Patientez jusqu'à ce que toutes les connexions soient achevées avant de brancher le cordon d'alimentation.

AUDIO OUT SUB WOOFER OUT AC IN Vers la prise murale (120 V CA, 60 Hz) Cordon d'alimentation (fourni)

Contenu

Mise sous tension	27
Sélection de la source d'entrée	28
Réglage du volume	28
Coupure temporaire du son	28
Changement de la luminosité de l'affichage	29

Utilisation en tant que convertisseur N/A	30
Lecture d’un iPod	41
Lecture du contenu d’un dispositif mémoire USB	45
Lecture de l’audio à partir de dispositifs connectés aux connecteurs ANALOG	49

Utilisation basique

DIMMER Touches sélection de source d'entrée DIMMER POWER OPT 1 OPT 2 COAX ANALOG 1 ANALOG 2 PodUSB USB+DHG RANDOM / REPEAT MODE MUTE VOLUME INFO VOLUME▲▼ MUTE▲×

Mise sous tension

1 Appuyez sur POWER ⏻ pour mettre l'appareil sous tension.

Le témoin d'alimentation s'éteint.

■ Passage de l'alimentation à la veille

1 Appuyez sur POWER ⏻.

L'appareil commute en mode veille.

- Vous pouvez également passer en mode veille en appuyant sur ⏻ sur l'appareil principal.

REMARQUE

- L'alimentation continue à être fournie à une partie des circuits, même lorsque l'appareil est en mode veille. Lorsque l'appareil reste inutilisé pendant une période prolongée ou pendant les vacances, débranchez le cordon d'alimentation de la prise secteur.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

USB-DAC :	Lit les fichiers audio sur l'ordinateur.
COAX :	Lit le contenu de l'appareil connecté au connecteur COAXIAL.
OPT1 :	Lit le contenu de l'appareil connecté au connecteur OPTICAL 1.
OPT2 :	Lit le contenu de l'appareil connecté au connecteur OPTICAL 2.
iPod/USB :	Lit le contenu d'un iPod ou celui d'un dispositif de mémoire USB.
ANALOG 1 :	Lit des signaux d'entrée audio analogiques au connecteur ANALOG1.
ANALOG 2 :	Lit des signaux d'entrée audio analogiques au connecteur ANALOG2.

- Vous pouvez également sélectionner la source d'entrée en tournant INPUT SELECTOR sur l'appareil principal.

Réglage du volume

1 Appuyez sur VOLUME ▲▼ pour régler le volume.

- Vous pouvez également régler le volume maître en tournant la molette VOLUME sur l'appareil principal.

Coupure temporaire du son

1 Appuyez sur MUTE 📄X.

"MUTE ON" s'affiche.

- Pour annuler le mode sourdine, appuyez à nouveau sur MUTE 📄X.

Changement de la luminosité de l'affichage

La luminosité de l'affichage peut être ajustée entre quatre niveaux. La désactivation de l'affichage réduit une source de bruit qui affecte la qualité sonore, vous permettant une lecture de qualité sonore supérieure.

1 Appuyez sur DIMMER.

• Lorsque l'affichage est désactivé, le témoin de désactivation s'allume.
• La luminosité de l'affichage peut également être changée dans le menu de réglage sur l'écran de l'unité principale.

REMARQUE

- En mode Arrêt, les informations d'affichage ne disparaissent pas. Les informations disparaissent uniquement lors de la lecture.

Utilisation en tant que convertisseur N/A

OPT2 OPT1 DIMMER POWER POWER ⏻ COAX USB-DAC OPT 1 OPT 2 COAX ANALOG 1 ANALOG 2 Pod/USB USB-DAC RANDOM REPEAT MODE MUTE VOLUME INFO ENTER BACK SETUP

Les entrées de signaux audio numériques d'un appareil externe ou d'un ordinateur vers cet appareil peuvent être converties et transmises en tant que signaux analogiques à l'aide du convertisseur N/A de cet appareil. (Fonction convertisseur N/A)

• DSD est une marque commerciale.
- Microsoft, Windows 7, Windows 8, Windows 8.1 et Windows 10 sont des marques de commerce ou des marques de Microsoft Corporation, déposées aux États-Unis et/ou dans d'autres pays.
- ASIO est une marque commerciale de Steinberg Media Technologies GmbH.
- Apple, Macintosh et Mac OS sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

Connexion et lecture depuis un ordinateur (USB–DAC)

Pour bénéficier d'une lecture audio de qualité supérieure grâce au convertisseur N/A intégré, téléchargez des fichiers musicaux dans cet appareil depuis un ordinateur à l'aide d'une connexion USB.

• Avant de connecter cet appareil à votre ordinateur via USB, installez le pilote logiciel dans votre ordinateur.
• Les pilotes ne doivent pas être installés pour les systèmes d'exploitation Mac.
• De même, vous pouvez utiliser n'importe quel logiciel de lecture disponible dans le commerce ou téléchargeable que vous aimez pour lire des fichiers sur votre ordinateur..

Ordinateur (Configuration requise du système)

Système d'exploitation

• Windows 7, Windows 8, Windows 8.1 ou Windows 10
  • Mac OS X 10.9, 10.10, ou 10.11

USB

• USB 2.0 : USB haute vitesse/USB Audio classe Ver.2.0

REMARQUE

- Nous avons vérifié le fonctionnement de cet appareil et l'avons comparé aux configuration requise du système, mais nous ne garantissons pas le fonctionnement de tous les systèmes.

Système d'exploitation Windows

Installation du pilote dédié (p. 31)

Mac OS

Paramètres du périphérique audio (p. 38)

■ Installation du pilote dédié (Système d'exploitation Windows uniquement)

Installation du logiciel pilote

1 Déconnectez le câble USB entre votre ordinateur et l'appareil.

• Le logiciel pilote ne peut pas être installé correctement si votre ordinateur est connecté à l'appareil via un câble USB.
• Si l'appareil et votre ordinateur sont connectés par un câble USB et que l'ordinateur est sous tension avant l'installation, déconnectez le câble USB et redémarrez l'ordinateur.

2 Téléchargez le pilote dédié à partir de la section "Téléchargement" de la page HD-AMP1 du site web Marantz sur votre ordinateur.

3 Décompressez le fichier téléchargé et double-cliquez sur le fichier exe.

4 Installez le pilote.

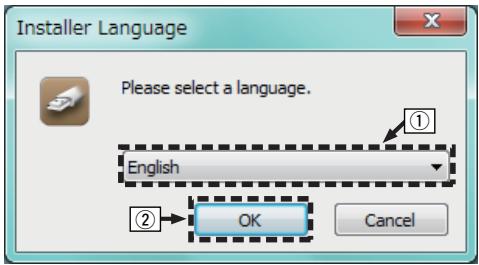

① Sélectionnez la langue à utiliser pour l'installation.
② Cliquez sur "OK".

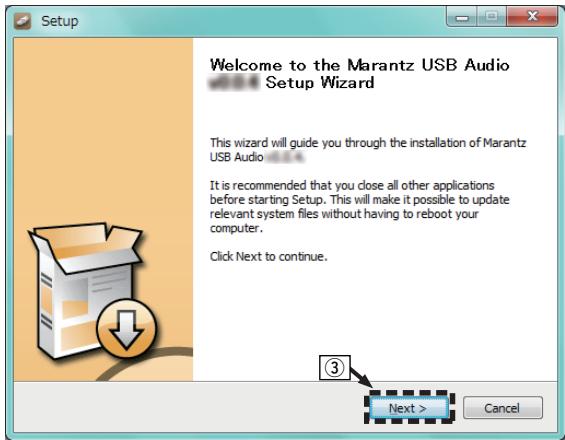

③ Le menu de l'assistant s'affiche. Cliquez sur "Next".

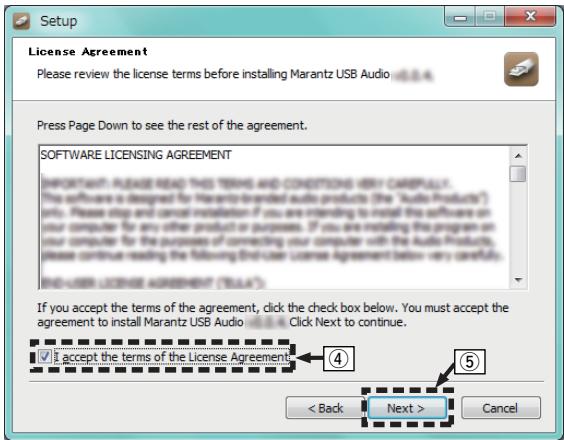

④ Lisez l'accord de licence de logiciel, puis cliquez sur "I accept the terms of the License Agreement".
⑤ Cliquez sur "Next".

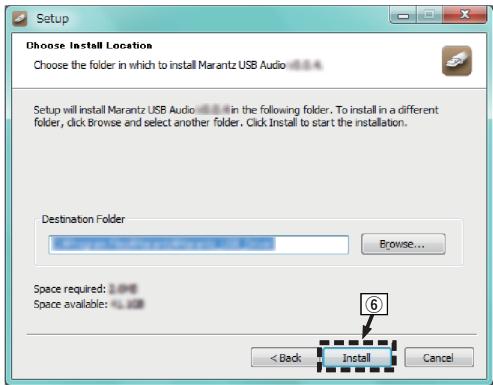

⑥ Cliquez sur “Install” dans la boîte de dialogue de démarrage d’installation.

- L'installation commence. N'effectuez aucune opération sur l'ordinateur tant que l'installation n'est pas terminée.

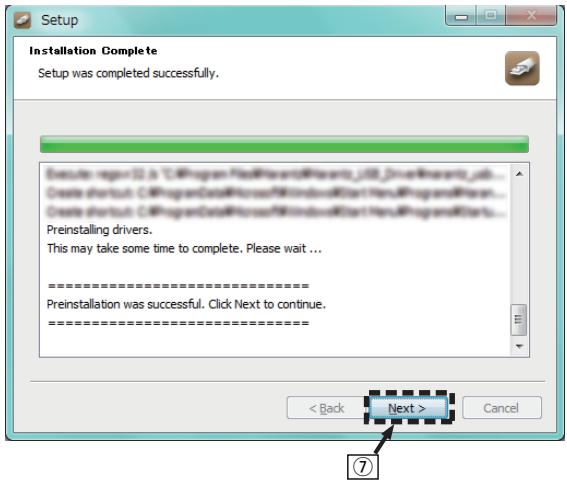

⑦ Cliquez sur "Next".

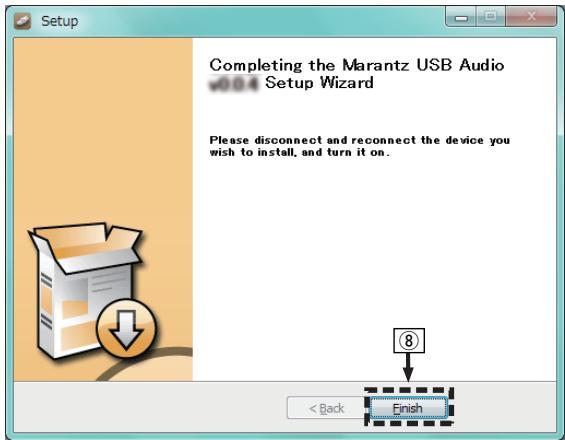

⑧ Lorsque l'installation est terminée, cliquez sur "Finish".

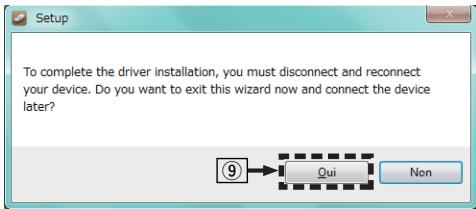

⑨ Cliquez sur "Oui".

5 Avec l'appareil hors tension, connectez l'appareil et l'ordinateur à l'aide d'un câble USB (fourni).

- Pour la procédure de connexion, reportez-vous à la section "Connexion d'un PC ou Mac". (p. 21)

6 Appuyez sur POWER ⏻.

- Lorsque l'appareil est mis sous tension, l'ordinateur trouve automatiquement l'appareil et s'y connecte.

7 Appuyez sur la touche de sélection de la source (USB-DAC) pour changer la source d'entrée à "USB-DAC".

8 Vérification du pilote installé.

① Cliquez sur la touche “Démarrer” et cliquez sur “Panneau de configuration” sur l’ordinateur.
- La liste des réglages du panneau de configuration s'affiche.
② Cliquez sur l'icône "Son".
- La fenêtre du menu Son s'affiche.
③ Vérifiez qu'il y a une coche à côté de "Périphérique par défaut" sous "HD-AMP1" de l'onglet "Lecture".
- Si un appareil différent est coché, cliquez sur HD-AMP1 et "Par défaut".

9 Vérification de la sortie audio.

Émet un signal TEST à partir du PC et vérifie la sortie audio à partir de la fonction USB-DAC.

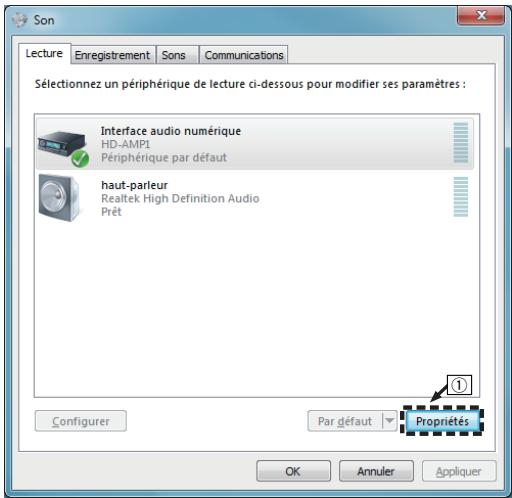

① Sélectionnez "HD-AMP1" et cliquez sur "Propriétés".

- La fenêtre de propriétés de HD-AMP1 s'affiche.

Lecture Enregistrement Sons Communications Sélectionnez un périphérique de lecture ci-dessous pour modifier ses paramètres : Interface audio numérique HD-AMP1 Périphérique par défaut haut-parleur Realtek High Definition Audio Prêt Propriétés ① Configurer Par défaut Par défaut OK Annuler Appliquer

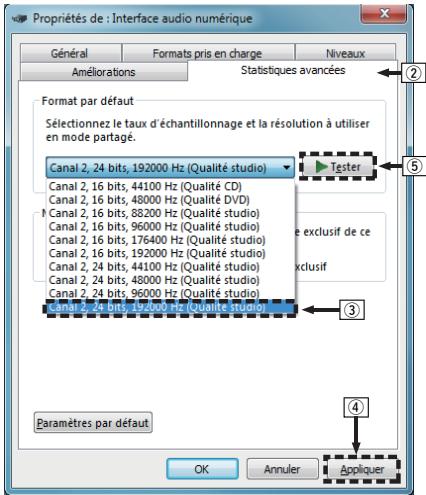

② Cliquez sur l'onglet "Statistiques avancées".
③ Sélectionnez le taux d'échantillonnage et le débit à appliquer au convertisseur N/A.

• Il est recommandé de sélectionner “Canal 2, 24 bits, 192000 Hz (Qualité studio)” (Windows 7).
• Il est recommandé de sélectionner “Canal 2, 32 bits, 192000 Hz (Qualité studio)” (Windows 8/Windows 8.1/Windows 10).

④ Cliquez sur "Appliquer".

⑤ Cliquez sur "Tester".

- Vérifiez que l'audio de cet appareil est émis par l'ordinateur.

Propriétés de : Interface audio numérique Général Formats pris en charge Niveaux Améliorations Statistiques avancées Format par défaut Sélectionnez le taux d'échantillonnage et la résolution à utiliser en mode partagé. Canal 2, 24 bits, 192000 Hz (Qualité studio) Canal 2, 16 bits, 44100 Hz (Qualité CD) Canal 2, 16 bits, 48000 Hz (Qualité DVD) Canal 2, 16 bits, 88200 Hz (Qualité studio) Canal 2, 16 bits, 96000 Hz (Qualité studio) Canal 2, 16 bits, 176400 Hz (Qualité studio) Canal 2, 16 bits, 192000 Hz (Qualité studio) Canal 2, 24 bits, 44100 Hz (Qualité studio) Canal 2, 24 bits, 48000 Hz (Qualité studio) Canal 2, 24 bits, 96000 Hz (Qualité studio) Tester Exclusif de ce Exclusif Paramètres par défaut OK Annuler Appliquer

REMARQUE

• Le pilote adéquat doit être installé sur le PC avant que cet appareil ne soit connecté au PC. Le fonctionnement ne peut se produire correctement si elle est connectée au PC avant que le pilote adéquat ne soit installé.
• Il est nécessaire que votre lecteur soit équipé d'un logiciel prenant en charge le lecteur d'entrée et de sortie de streaming audio (ASIO) pour lire des fichiers selon une fréquence d'échantillonnage de 352,8 kHz/384 kHz sans sous-échantillonnage. Vérifiez le logiciel de votre lecteur avant de lire des fichiers avec le lecteur ASIO.
• Le fonctionnement peut échouer pour certains matériels d'ordinateurs et configurations du logiciel.
• Si vous rencontrez des problèmes pour écouter de la musique émise depuis votre ordinateur via cet appareil, consultez la FAQ sur www.marantz.com. Vous pouvez également consulter les pages d'assistance de l'application de votre lecteur audio.

■ Paramètres du périphérique audio (Mac OS X uniquement)

① Placez le curseur sur “Aller” sur l’écran de l’ordinateur, puis cliquez sur “Utilitaires”.

- La liste d'utilitaire s'affiche.

② Double-cliquez sur "Configuration audio et MIDI".

- La fenêtre "Périphériques audio" s'affiche.

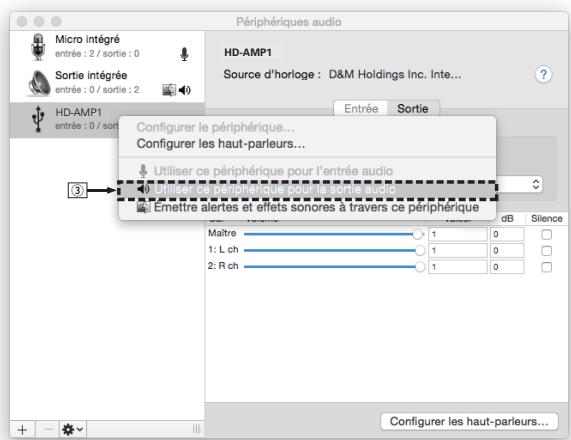

③ Vérifiez que “Use this device for sound output” est coché dans “HD-AMP1”.

- Si un autre dispositif est coché, sélectionnez “Secondary click” sur “HD-AMP1”, puis sélectionnez “Utiliser ce périphérique pour la sortie audio”.

Périphériques audio Micro intégré entrée : 2 / sortie : 0 Sortie intégrée entrée : 0 / sortie : 2 HD-AMP1 Source d'horloge : D&M Holdings Inc. Inte... Entrée Sortie 3 Configurer le périphérique... Configurer les haut-parleurs... Utiliser ce périphérique pour l'entrée audio Utiliser ce périphérique pour la sortie audio Emettre alertes et effets sonores à travers ce périphérique Maître 1 0 1: L ch 1 0 2: R ch 1 0 dB Silence Configurer les haut-parleurs...

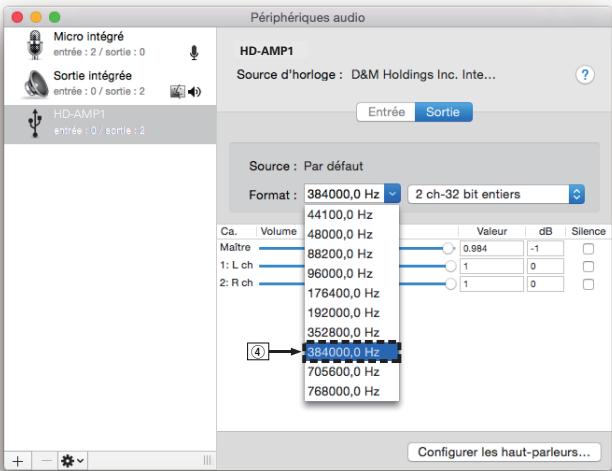

④ Sélectionnez le format "HD-AMP1".

- Il est généralement recommandé de régler le format sur "384000,0 Hz" et "2 ch-32 bit entiers".

Périphériques audio Micro intégré entrée: 2 / sortie: 0 Sortie intégrée entrée: 0 / sortie: 2 HD-AMP1 entrée: 0 / sortie: 2 HD-AMP1 Source d'horloge : D&M Holdings Inc. Inte... Entrée : Sortie Source : Par défaut Format : 384000,0 Hz 2 ch-32 bit entiers Ca. Volume Maitre 1: L ch 2: R ch 44100,0 Hz 48000,0 Hz 88200,0 Hz 96000,0 Hz 176400,0 Hz 192000,0 Hz 352800,0 Hz 384000,0 Hz 705600,0 Hz 768000,0 Hz Valeur dB Silence 0.984 -1 1 0 1 0 Configurer les haut-parleurs...

⑤ Quitter Configuration audio et MIDI.

Lecture

Il vous faut d'abord installer le logiciel de lecture souhaité sur l'ordinateur.

Utilisez le port USB-DAC du panneau arrière pour connecter cet appareil à un ordinateur. (p. 21)

1 Appuyez sur USB-DAC pour permuter la source d'entrée sur "USB-DAC".

Démarrez la lecture sur le logiciel de lecture de l'ordinateur.

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

"USB-DAC

xxxxk"

ou

"USB-DAC

DSD xxxM"

(xxxx correspond à la fréquence d'échantillonnage.)

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlocked" sera affiché.
• “Unsupported” s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

■ Signaux audio pouvant être lus

Voir "Convertisseur N/A" (p. 68).

REMARQUE

• Effectuez les opérations du type lecture et pause sur l'ordinateur. Actuellement, vous ne pouvez pas effectuer des opérations avec les boutons de cet appareil ou de la télécommande.
• Lorsque cet appareil fonctionne en tant qu'un convertisseur D/A, le son n'est pas transmis des enceintes de l'ordinateur.
• Si l'ordinateur est déconnecté de cet appareil pendant que le logiciel de lecture de musique s'exécute, le logiciel de lecture de musique peut se figer. Quittez toujours le logiciel de lecture avant de déconnecter l'ordinateur.
• Lorsqu'une erreur se produit sur l'ordinateur, déconnectez le câble USB et redémarrez l'ordinateur.
• La fréquence d'échantillonnage du logiciel de lecture de musique et la fréquence d'échantillonnage affichée sur cet appareil peuvent varier.
• Utilisez un câble de 10 ft (3 m) maximum pour connecter l'ordinateur.

Connector et lancer la lecture à partir d'un dispositif numérique (COAX/OPT1/OPT2)

1 Appuyez sur COAX, OPT1 ou OPT2 pour changer la source d'entrée à "COAX", "OPT1" ou "OPT2".

Le signal audio numérique qui est reçu en entrée est indiqué comme suit dans l'affichage.

"COAX

xxxxk"

ou

"OPT1

xxxxk"

ou

"OPT2

xxxxk"

(xxxx correspond à la fréquence d'échantillonnage.)

• Si la fréquence d'échantillonnage ne peut pas être détectée, "Unlocked" sera affiché.
• "Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés.

■ Spécifications des fichiers pris en charge

Voir "Convertisseur N/A" (p. 68).

REMARQUE

• Ne transmettez pas de signaux non PCM, tels que Dolby Digital et DTS. Ceci entraîne du bruit et pourrait endommager les enceintes.
• Si la fréquence d'échantillonnage change, (par exemple, du mode A au mode B dans une diffusion CS), il est possible que le son soit coupé pendant 1 à 2 secondes.

Lecture d'un iPod

• Vous pouvez utiliser le câble USB fourni avec l'iPod pour connecter l'iPod au port USB de l'appareil et écouter les morceaux de musique enregistrés sur l'iPod.
• Pour plus d'informations sur les modèles d'iPod que cet appareil prend en charge, voir "Modèles d'iPod/iPhone pris en charge" (p. 23).

Lecture du contenu d'un iPod

1 Appuyez sur iPod/USB pour passer à la source d'entrée "iPod/USB".
2 Connectez l'iPod au port USB. (p. 22)

"From iPod" apparaît sur l'affichage de cet appareil.

3 Utilisez l'iPod directement tout en affichant son écran pour lire de la musique.

- Parmi les modes d'affichage de l'iPod, citons "From iPod" et "On-Display". "From iPod" est le mode défini par défaut. Il vous permet d'utiliser directement l'iPod tout en regardant son écran.

REMARQUE

• Marantz n'accepte aucune responsabilité pour toute perte de données iPod.
• Certaines fonctions risquent de ne pas fonctionner, suivant le type d'iPod et la version du logiciel.

Réglage du mode de fonctionnement (mode On-Display)

Dans ce mode, plusieurs listes et écrans lors de la lecture de l'iPod sont affichés sur cette unité.

Cette section décrit les étapes pour la lecture de pistes sur l'iPod en mode "On-Display".

1 Appuyez sur MODE.

"On-Display" apparaît sur l'affichage de cet appareil.

2 Utilisez △∇ pour sélectionner le fichier à lire, puis appuyez sur ENTER.

La lecture débute.

Mode de fonctionnement		From iPod	On-Display
Fichiers exécutables	Fichier musical	√	√
	Fichier vidéo	*
Touches actives	Télécommande (Cet appareil)	√	√
	iPod	√

* Seul le son est lu.

■ Fonctionnement de l’iPod

Touches de commande	Fonction
MODE	Réglage mode de fonctionnement de l’iPod• Basculer entre le mode “From iPod” ou “On-Display”.
INFO	Affichage des informations sous forme de texte• Informations sous forme de texte enregistrées sur le support sont affichées.
	Sélectionnez la plage
,	Précédent / Suivant
, (Maintenir enfoncé)	Retour rapide/Avance rapide
/II	Lecture / Pause
■	Arrêt
REPEAT ⬤	Lecture répétée ( ☎ p. 44)• Changement entre la répétition de toutes les plages ou la répétition d’une seule plage.
RANDOM ✗	Lecture aléatoire ( ☎ p. 44)

Lecture répétée

1 Appuyez sur REPEAT ↻.

• Le mode actuel de lecture répétée est indiquée dans l'affichage en premier.
• Le mode de lecture à répétition est commuté chaque fois que la touche est enfoncée.

Repeat Off(Répétition désactivée) :	Le mode de lecture répétée est annulé.
Repeat One(Répétition d'une seule piste) :	Le fichier en cours de lecture est répété en boucle.
Repeat All(Répétition de toutes les pistes) :	Tous les fichiers du dossier en cours de lecture sont répétés en boucle.

Lecture aléatoire

1 Appuyez sur RANDOM ✗.

• Le mode actuel de lecture aléatoire est indiqué dans l'affichage en premier.
• Le mode de lecture aléatoire est activé chaque fois que la touche est enfoncée.

Random Off(Lecture aléatoire désactivée) :

Désactiver la lecture aléatoire.

Random On(Lecture aléatoireactivée) :

Lire de manière aléatoire toutes les plagesdans le dossier de lecture actuel.

Charger l'iPod

Vous pouvez recharger un iPod ou un iPhone lorsque la source d'entrée est changée pour "iPod/USB" et l'iPod ou l'iPhone est connecté au port USB.

- Si l'appareil passe en mode veille lorsque l'iPhone/iPod est en charge, l'appareil passera en mode charge en veille et l'iPhone/iPod continuera à charger. En mode charge en veille, le témoin de l'affichage d'alimentation devient orange.

Lorsque le chargement est terminé, l'unité entre en mode veille de puissance normale et l'indicateur d'alimentation éclaire en rouge.

Lecture du contenu d'un dispositif mémoire USB

DIMMER POWER OPT 1 OPT 2 ODAC ANALOG 1 ANALOG 2 Pod/USB USB-OMC iPod/USB ▶/▶ ▶/▶ RANDOM MODE INFO MODE MODE M/TE VOLUME BACK ENTER SETUP △▽◀ ▶ ENTER

• Lecture de musique enregistrée sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "FAT16" ou "FAT32".
• Cet appareil peut lire les fichiers suivants.

• WMA
• MP3
- WAV
- AAC
- FLAC
• ALAC
• AIFF
• DSD

Lecture des fichiers d'un dispositif mémoire USB

1 Appuyez sur iPod/USB pour passer à la source d'entrée "iPod/USB".
2 Connectez le dispositif mémoire USB au port USB. (12 p. 22)
3 Appuyez sur "MODE" pour sélectionner "Folder" ou "All".

À propos de l'écran

• Lorsque "Folder" est sélectionné
  Tous les fichiers du dossier sélectionné sont lus.
• Lorsque "All" est sélectionné

Une fois le dossier et les fichiers sélectionnés lus, tous les fichiers de tous les dossiers sont lus.

4 Utilisez pour sélectionner le fichier ou le dossier, puis appuyez sur ENTER.
5 Utilisez △▽ pour sélectionner le fichier, puis appuyez sur ENTER.

La lecture débute.

■ Fonction de reprise

Cet appareil enregistre le point où la lecture d'un fichier a été mise en pause.

Si vous basculez à nouveau la source d'entrée sur "iPod/USB" après avoir basculé sur une autre source d'entrée ou mis l'appareil hors tension puis de nouveau sous tension, la lecture à partir du dispositif mémoire USB reprend à l'endroit où elle a été mise en pause.

• La reprise de lecture fonctionne même si le dispositif de mémoire USB est déconnecté puis reconnecté. Toutefois, si un autre dispositif de mémoire USB est connecté, les informations de reprise de lecture du dispositif de mémoire USB précédent sont supprimées.
• Les informations de reprise de lecture peuvent être supprimées lorsque le dispositif de mémoire USB est retiré et des fichiers sont ajoutés ou supprimés.
• Appuyez sur ■ lorsque la lecture est à l'arrêt pour supprimer les informations de reprise de lecture. "Resume Off" s'affiche.

REMARQUE

• Pour lire un autre fichier pendant la lecture à partir d'un dispositif mémoire USB, appuyez sur ◀ pour afficher l'arborescence, sur △▽ pour sélectionner le fichier à lire, puis appuyez sur ENTER.
• Ne retirez pas le périphérique mémoire USB de l'appareil lorsque le témoin de communication de la mémoire USB clignote. Cela pourrait endommager le périphérique mémoire USB, ou risque de corrompre les fichiers enregistrés sur le dispositif de mémoire USB.
• Notez que Marantz ne pourra être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.

■ Fonctionnement de l'USB

Touches de commande	Fonction
MODE	Changement du mode de lecture de dossiers• Passer entre le mode “Folder” ou “All”.
INFO	Affichage des informations sous forme de texte• Informations sous forme de texte enregistrées sur le support sont affichées.
◀	Passage à un niveau supérieur dans l’arborescence
△ ∇	Sélectionnez la plage
ENTER	Entrez l’élément sélectionné / Lecture
◀◀, ▶▶▶	Précédent / Suivant
◀◀, ▶▶▶(Maintenir enfoncé)	Retour rapide/Avance rapide
▶/▶	Lecture / Pause
■	Arrêt
REPEAT ➔	Lecture répétée (⇨ p. 48)• Changement entre la répétition de toutes les plages ou la répétition d’une seule plage.
RANDOM ➤	Lecture aléatoire (⇨ p. 48)

■ Fichiers qui peuvent être lus

Voir "Lecture de dispositifs mémoire USB" (p. 65).

■ Changement de l'affichage

Lors de la lecture, appuyez sur INFO.

• Ceci permet de basculer entre le nom du titre, le nom de l'artiste, le nom de l'album, le numéro du fichier et le format du fichier.
• Lors de la lecture d'un fichier WAV, AIFF ou DSD, le nom du fichier, le numéro du fichier et le format du fichier s'affichent.
• Les caractères peuvent être affichés comme suit :

ABCDEFGHIJKLMNOPQRSTUVWXYZ

abcdefghijklmnopqrstuvwxyz

0123456789

$$ !" # \% \ & :; < >? @ \backslash [ ] _ {-} ^ {\prime} \mid {} \sim^ {\prime} () ^ {*} +, -. / = (\text {espace}) $$

Lecture répétée

1 Appuyez sur REPEAT ↻.

• Le mode actuel de lecture répétée est indiquée dans l'affichage en premier.
• Le mode de lecture à répétition est commuté chaque fois que la touche est enfoncée.

Repeat Off(Répétition désactivée) :	Le mode de lecture répétée est annulé.
Repeat One(Répétition d'une seule piste) :	Le fichier en cours de lecture est répété en boucle.
Repeat All(Répétition de toutes les pistes) :	Toutes les pistes dans la plage de lecture réglée par MODE (Dossier/Toutes) sont lues de manière répétée.

Lecture aléatoire

1 Appuyez sur RANDOM ✗.

• Le mode actuel de lecture aléatoire est indiqué dans l'affichage en premier.
• Le mode de lecture aléatoire est activé chaque fois que la touche est enfoncée.

Random Off(Lecture aléatoire désactivée) :	Désactiver la lecture aléatoire.
Random On(Lecture aléatoire activée) :	Toutes les pistes dans la plage de lecture réglée par MODE (Dossier/Toutes) sont lues aléatoirement.

Lecture de l'audio à partir de dispositifs connectés aux connecteurs ANALOG

1 Appuyez sur "ANALOG1" ou "ANALOG2" pour sélectionner AUDIO IN.
2 Lisez le composant connecté à cet appareil.

Plan du menu

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de votre système actuel et de vos préférences.

Éléments de configuration	Description	Page
S.Direct(Source directe)	Permet de régler la tonalité.	52
Bass	Permet d'ajuster les basses.	52
Treble	Permet de régler les aigus.	52
Balance	Permet de régler la balance gauche/droite.	52
Filter	Permet de changer des caractéristiques du filtre.	53
H/P Gain	Régler le gain de l'amplificateur de casque audio.	53
Dimmer*1	Elle permet de changer la luminosité de l'affichage.	54
iPodMode*1*2	Définir si utiliser l'iPod depuis cette unité ou depuis l'iPod.	54
AutoStby(Veille auto)	Pour régler si l'appareil se met automatiquement en mode veille si l'appareil reste en mode Arrêt pendant plus de 30 minutes.	54

*1 Affiché lorsqu'on appuie sur SETUP sur cette unité.

*2 S'affiche lorsque la source d'entrée est "iPod/USB" et lorsqu'un iPod est connecté.

DIMMER POWER OPT 1 OPT 2 COAX ANALOG 1 ANALOG 2 Post/USB USB-DAC RANDOM / / REPEAT MODE MUTE VOLUME INFO BACK BACK SETUP ENTER ENTER SETUP

Fonctionnement du menu

1 Appuyez sur SETUP pour sélectionner le menu à régler.

Chaque fois que vous appuyez sur SETUP, l'élément de réglage change.

2 Utilisez ◀▷ pour passer au réglage désiré.

- Vous pouvez également changer le réglage en tournant INPUT SELECTOR sur l'appareil principal.

3 Appuyez sur SETUP ou ENTER pour revenir à l'affichage normal.

- L'affichage repasse à l'affichage normal si aucune opération n'est effectuée dans les 5 secondes suivant la configuration des paramètres. - Pour revenir à l'affichage précédent, appuyez sur BACK.

S. Direct

Réglage de la tonalité.

Off

(Défaut) :

Réglage de la tonalité.

On :

La tonalité n'est pas réglée. Les réglages de la tonalité (Bass, Treble, Balance) sont désactivés.

- "S.Direct" est réglé sur "On" quand le casque audio est branché.

Bass

Permet d'ajuster les basses.

-8dB - +8dB

(Défaut : 0dB)

Treble

Permet de régler les aigus.

-8dB - +8dB

(Défaut : 0dB)

Balance

Permet de régler la balance gauche/droite.

L6 - Center - R6

(Défaut : Center)

Filter

Cet appareil est équipé d'une fonction de réglage de la qualité sonore qui permet aux utilisateurs de profiter d'une qualité sonore de lecture souhaitée. L'appareil prend en charge les signaux PCM.

FIL 1(Défaut) :	Permet une réponse d'impulsion brève pour le pré-écho et le post-écho. Convient à l'audio avec un important contenu d'informations. Produit une image son profonde avec des relations de position des sources audio clairement définies.
FIL 2 :	Il s'agit d'un filtre FIR à long coefficient avec un pré-écho et post-écho symétriques dans la réponse d'impulsion. Ressemble à la qualité sonore analogique.

H/P Gain

Régler le gain de l'amplificateur de casque audio. Effectuez le réglage en fonction de l'impédance des écouteurs connectés. Il est recommandé que cela soit configuré sur le côté "Low" si les écouteurs ont une faible impédance et sur le côté "High" s'ils ont une haute impédance.

Low(Défaut) :	Régler le gain de l’amplificateur de casque audio sur “Low”.
Mid :	Régler le gain de l’amplificateur de casque audio sur “Mid”.
High :	Régler le gain de l’amplificateur de casque audio sur “High”.

REMARQUE

- Le volume du casque varie en fonction du réglage "H/P Gain". Commencez par diminuer le volume ou couper le son audio si vous modifiez ce réglage lors de l'écoute d'une station.

Dimmer

Elle permet de changer la luminosité de l'affichage.

Off :	Désactiver l'affichage.
Dark :	Luminosité très faible.
Dim :	Luminosité d'affichage réduite.
Bright (Défaut) :	Luminosité d'affichage normale.

- Vous pouvez également régler l'affichage en appyant sur DIMMER sur la télécommande de l'unité.

iPodMode

Définir si utiliser l'iPod depuis cette unité ou depuis l'iPod.

From iPod :	Faites fonctioner l’iPod sur l’iPod lui-même.
On-Display :	Faites fonctionner l’iPod à partir de cette unité et de la télécommande.

- Le mode de fonctionnement peut également être modifié en appuyant sur MODE sur la télécommande.

AutoStby

Lorsque cet appareil est en état Arrêt et qu'il n'y a pas de signal d'entrée et d'opération pendant 30 minutes, il passe automatiquement au mode Veille.

On :	Pour activer le mode Veille auto.
Off(Défaut) :	Pour désactiver le mode Veille auto.

- Lors du chargement de l'iPod, cet appareil entre en mode veille une fois le chargement terminé.

Contenu

Conseils

Je souhaite profiter d'un audio de sortie analogique de meilleure qualité 56
Je souhaite lire uniquement le dossier spécifié 56
Je veux effacer les informations de reprise lecture d'un dispositif de mémoire USB 56
Je souhaite afficher le titre, etc. du fichier en cours de lecture sur l'iPod sur l'affichage de cet appareil 56
Je souhaite régler moi-même la tonalité 56
Je souhaite que le son soit fidèle au son d'origine 56
Je souhaite changer le filtre pour modifier la tonalité. 56

■ Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 57
Les opérations ne peuvent pas être effectuées via la télécommande 59
L'affichage sur cet appareil n'affiche rien 59
Aucun son n'est émis 60
Le son est interrompu ou on entend des bruits 60
L'audio souhaité n'est pas émis 61
Les fichiers PC ou Mac ne peuvent pas être lus 61
L'audio d'appareils numériques ne peut être lu (Coaxial/Optical) 62
Impossible de lire l'iPod 62
Impossible de lire les dispositifs mémoire USB 63
Les noms de fichiers sur l'iPod/le dispositif mémoire USB ne s'affichent pas correctement 64

Conseils

Je souhaite profiter d'un audio de sortie analogique de meilleure qualité

- Appuyez sur la touche DIMMER pour éteindre l'affichage. (p. 29)

Je souhaite lire uniquement le dossier spécifié

- Appuyer sur la touche MODE pour définir le mode lecture sur "Folder". (p. 46)

Je veux effacer les informations de reprise lecture d'un dispositif de mémoire USB

- En mode Arrêt, appuyez sur le ■ bouton. (p. 46)

Je souhaite afficher le titre, etc. du fichier en cours de lecture sur l'iPod sur l'affichage de cet appareil

- Appuyer sur la touche MODE pour définir le mode "On-Display". (p. 43)

Je souhaite régler moi-même la tonalité

- Réglez les "Bass", "Treble" et "Balance" dans le menu de configuration selon les niveaux souhaités. (p. 52)

Je souhaite que le son soit fidèle au son d'origine

- Réglez "Source Direct" dans le menu de configuration sur "On". (p. 52)

Je souhaite changer le filtre pour modifier la tonalité.

- Réglez le filtre souhaité à l'aide de l'option "Filter" dans le menu des réglages. (p. 53)

Dépistage des pannes

1. Les connexions sont-elles correctes ?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement ?

Si l'appareil ne fonctionne pas correctement, vérifiez les points énumérés dans le tableau ci-dessous.

Si le problème persiste, il s'agit peut-être d'un dysfonctionnement. Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

■ L'alimentation ne se met pas sous/hors tension

Symptôme	Cause/Solution	Page
L’appareil n’est pas allumé.	Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale.	25
	Cet appareil est en mode veille. Appuyez sur la touche de l’appareil ou sur la touche POWER de la télécommande.	27
L’appareil se met automatiquement hors tension.	Le mode Veille auto est réglé. Le mode Veille auto met l’appareil en mode veille lorsqu’il n’est pas utilisé pendant environ 30 minutes. Pour désactiver le mode veille automatique, réglez “AutoStby” dans le menu sur “Off”.	54
L’appareil se met hors tension et le témoin de veille clignote en rouge toutes les 2 secondes environ.	En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l’appareil hors tension, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.	27
	Veuillez réinstaller cet appareil dans un endroit bien ventilé.	—
L’appareil se met hors tension et le témoin de veille clignote en rouge toutes les 0,5 seconde environ.	Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fils conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d’alimentation, torsadez fermement le fil conducteur, puis rebranchez le fil.	17
	Baissez le volume et mettez l’appareil à nouveau sous tension.	27
	Le circuit de l’amplificateur de cet appareil est défaillant. Débranchez le cordon d’alimentation et contactez notre centre de service client.	—
L’appareil se met hors tension et le témoin de veille clignote en rouge toutes les 0,25 seconde environ.	Le dispositif mémoire USB n’est pas pris en charge. Utilisez un dispositif mémoire USB avec un courant de fonctionnement inférieur à 1 A.	—
	La tension pouvant être fournie à partir de cet appareil via le dispositif mémoire USB a été dépassée. Débranchez le câble d’alimentation de la prise murale ainsi que le dispositif mémoire USB et rallumez l’appareil.	—

■ Les opérations ne peuvent pas être effectuées via la télécommande

Symptôme	Cause/Solution	Page
Les opérations ne peuvent pas être effectuées via la télécommande.	Les piles sont usées. Remplacez-les par des piles neuves.	6
	Faites fonctionner la télécommande à une distance d'environ 23 ft/7 m de cet appareil et à un angle de 30°.	6
	Retirez tout obstacle se trouvant entre cet appareil et la télécommande.	—
	Insérez les piles en respectant la polarité indiquée par les repères ⊕ et ⊖.	6
	Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.	—
	Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.	—

■ L'affichage sur cet appareil n'affiche rien

Symptôme	Cause/Solution	Page
L’écran est éteint.	• Appuyez sur la touche DIMMER et modifiez le réglage pour qu’il ne soit pas désactivé.	29

■ Aucun son n'est émis

Symptôme	Cause/Solution	Page
Aucun son n'est émis. Ou le son est déformé.	Vérifiez les connexions de tous les appareils.	16
	Insérez complètement les câbles de connexion.	—
	Vérifiez l'état des câbles.	—
	Vérifiez que les câbles des enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles sont en contact avec la partie métallique des bornes des enceintes.	17
	Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement.	17
	Vérifiez qu'une source d'entrée correcte est sélectionnée.	28
	Le volume est réglé au niveau minimum. Réglez le volume à un niveau convenable.	28
	Annulez le mode de sourdine.	28
	Aucun son n'est transmis depuis les enceintes quand le casque est branché.	10

■ Le son est interrompu ou on entend des bruits

Symptôme	Cause/Solution	Page
L’audio est interrompu pendant la lecture des plages enregistrées sur un ordinateur.	• Ne démarrez pas d’autres applications autres que le logiciel du lecteur pendant que la musique est lue sur votre ordinateur.	—

■ L'audio souhaité n'est pas émis

Symptôme	Cause/Solution	Page
L’équilibre du volume gauche/droit n’est pas correct.	Appuyez sur la touche SETUP de la télécommande pour ajuster l’équilibre.	52
Aucun son du subwoofer.	Vérifiez les connexions du subwoofer.	19
	Mettez l’alimentation du subwoofer sous tension.	—
Les valeurs réglées ne sont pas reflétées dans “Bass” et “Treble”.	Les valeurs du réglage “Bass” et “Treble” ne sont pas reflétées sur la sortie Subwoofer.	52
	Réglez “Off” sur “S.Direct”.	52
Le volume du casque est bas.	Basculez “H/P Gain” sur “Mid” ou “High” si vous utilisez des écouteurs avec une impédance élevée ou une basse sensibilité.	53

■ Les fichiers PC ou Mac ne peuvent pas être lus

Symptôme	Cause/Solution	Page
Cet appareil n'est pas reconnu sur l'ordinateur.	Reconnectez le câble USB au port USB sur votre ordinateur. Si cet appareil n'est toujours pas reconnu après le nouveau branchement, connectez à un autre port USB.	21
	Redémarrez votre ordinateur.	—
	Vérifiez le système d'exploitation de votre ordinateur.	31
	Si votre ordinateur fonctionne sous Windows, un logiciel pilote approprié doit être installé.	31
Cet appareil n'est pas sélectionné comme périphérique de lecture.	Sélectionnez cet appareil comme périphérique de lecture dans les paramétrages du son sur l'ordinateur.	31
"Unlocked" s'affiche.	Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, "Unlocked" s'affiche.	39
"Unsupported" s'affiche.	"Unsupported" s'affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifier les paramètres de votre ordinateur ou du logiciel de lecture.	39
	Si l'ordinateur que vous utilisez est "Mac OS", veuillez vérifier si le format "HD-AMP1" est réglé endessous de "384000,0 Hz" à l'aide de "Configuration audio et MIDI".	38

■ L'audio d'appareils numériques ne peut être lu (Coaxial/Optical)

Symptôme	Cause/Solution	Page
“Unlocked” s’affiche.	Lorsque des signaux audio numériques ne peuvent pas être détectés correctement, “Unlocked” s’affiche.	40
“Unsupported” s’affiche.	“Unsupported” s’affiche lorsque les signaux audio qui ne sont pas pris en charge par cet appareil sont entrés. Vérifiez le format des signaux de sortie audio à partir de votre appareil numérique.	40

■ Impossible de lire l'iPod

Symptôme	Cause/Solution	Page
Impossible de connecter l’iPod ou “Error 1” est affiché.	Lors de l’utilisation de l’iPod en le connectant au port USB, certaines variations d’iPod ne sont pas prises en charge.	23
	Lorsque l’iPod est connecté à l’aide d’un câble USB autre que le câble authentique, l’iPod peut ne pas être reconnu. Utilisez un câble USB authentique.	—

■ Impossible de lire les dispositifs mémoire USB

Symptôme	Cause/Solution	Page
“No USB Device”, “Error 1”, “Error 3” ou “Error 4” est affiché.	Cet appareil peut ne pas reconnaître le dispositif mémoire USB en raison d’une mauvaise connexion, etc. Assurez-vous que la connexion est réalisée correctement en accomplissant des actions telles que déconnecter et reconnecter le dispositif de mémoire USB.	22
	Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.	—
	Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez directement le dispositif mémoire USB au port USB de l’unité.	—
	Le dispositif mémoire USB doit être au format FAT16 ou FAT32.	—
	Il n’est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l’utilisation d’un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l’alimentation d’un adaptateur CA, utilisez l’adaptateur CA fourni avec le disque dur.	—
Les fichiers sur le dispositif de mémoire USB ne sont pas affichés ou “Error 2” est affiché.	Les fichiers d’un type non pris en charge par cet appareil ne s’affichent pas.	65
	Cet appareil peut afficher une structure de fichiers jusqu’à 8 niveaux, jusqu’à 200 dossiers et jusqu’à 2 000 fichiers en tout. Modifiez la structure de dossiers du dispositif mémoire USB.	—
	Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s’affichent.	—
Impossible de lire les fichiers contenus sur un dispositif mémoire USB.	Les fichiers sont créés à un format qui n’est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil.	65
	Les fichiers protégés ne peuvent pas être lus sur cet appareil.	—
	Si un fichier est illisible, “Unsupported” s’affiche et le fichier suivant est lu.	—

■ Les noms de fichiers sur l'iPod/le dispositif mémoire USB ne s'affichent pas correctement

Symptôme	Cause/Solution	Page
Les noms de fichiers ne s'affichent pas correctement (“...”, etc.).	Des caractères qui ne peuvent pas être affichés ont été utilisés. Sur cet appareil, les caractères qui ne peuvent pas être affichés sont remplacés par “.”(points de suspension).	—

Lecture de dispositifs mémoire USB

■ Systèmes de fichiers compatibles USB

FAT16 ou FAT32

- Si le dispositif mémoire USB est divisé en plusieurs partitions, seule la partition supérieure peut être sélectionnée.

Donnée tag

ID3-TAG (Ver.1.x et 2.x)

WMA-TAG

AAC-TAG

(Le titre, l'artiste et les données de balise d'album sont pris en charge)

■ Formats compatibles

	Fréquence d’échantillonnage	Débit	Longueur en bits	Extension
WMA*1	32/44,1/48 kHz	48 – 320 kbps	-	.wma
MP3	32/44,1/48 kHz	32 – 320 kbps	-	.mp3
AAC*1	32/44,1/48 kHz	16 – 320 kbps	-	.aac/.m4a/.mp4

	Fréquence d’échantillonnage	Débit	Longueur en bits	Extension
WAV	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24 bits	.wav
FLAC	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24 bits	.flac
ALAC*2	32/44,1/48/88,2/96 kHz	-	16/24 bits	.m4a
AIFF	32/44,1/48/88,2/96/176,4/192 kHz	-	16/24 bits	.aif/.aiff
DSD (2 canaux)	2,8/5,6 MHz	-	-	.dsf/.diff

*1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. En outre, les fichiers encodés au format WMA rippés sur des CD, etc. et copiés sur un ordinateur, peuvent être protégés par des droits d'auteur, selon la configuration de l'ordinateur.
*2 Copyright [2012] [D&M Holdings. Inc.] Sous licence Apache, version 2.0 (la "Licence"); vous ne pouvez pas utiliser ce fichier sauf en respectant cette Licence. Vous pouvez obtenir un exemplaire de la Licence à la adresse http://www.apache.org/licenses/LICENSE-2.0

- Si la taille d'image de la pochette d'un album dépasse 1,5 Mo, l'appareil risque de ne pas lire la musique correctement.

Nombre maximal de fichiers et de dossiers lisibles

Nombres de fichiers : 2 000

Nombres de dossiers : 200

Nombre maximum de fichiers par dossier : 255

• Cet appareil peut uniquement lire des fichiers qui ne sont pas protégés par droit d'auteur.
• Le contenu téléchargé sur les sites Internet payants est protégé par copyright. En outre, les fichiers encodés au format WMA rippés sur des CD, etc. et copiés sur un ordinateur, peuvent être protégés par des droits d'auteur, selon la configuration de l'ordinateur.

REMARQUE

• Il n'est pas compatible avec un lecteur MP3, un appareil photo numérique, un dispositif USB pour un téléphone portable, etc.
• L'unité ne peut pas charger un dispositif USB.

Ordre de lecture des fichiers

Si plusieurs dossiers contiennent des fichiers musicaux, les fichiers sont lus dans l'ordre du nom du dossier. Les fichiers enregistrés dans chaque dossier sont également lus dans l'ordre de leur nom.

• Pour la lecture de fichiers enregistrés sur USB, les fichiers du premier dossier sur le premier niveau sont lus en premier, les dossiers du deuxième niveau sont lus, puis ceux du troisième niveau et ainsi de suite dans cet ordre. Puis par conséquent les fichiers sur un autre premier niveau sont lus.

- L'ordre de lecture affiché sur un ordinateur peut différer de l'ordre de lecture réel.

À propos des dossiers et des fichiers

Les fichiers musicaux enregistrés sur un dispositif de stockage USB sont divisés en gros segments (dossiers) et petits segments (fichiers). Les fichiers sont stockés dans des dossiers, et les dossiers peuvent être placés dans une hiérarchie pour le stockage. L'appareil peut reconnaître jusqu'à 8 niveaux de dossiers.

À propos de la manipulation des supports

• Il ne faut surtout pas éjecter un dispositif de mémoire USB ou éteindre l'appareil alors que le dispositif de stockage USB est en cours de lecture. Cela risque de provoquer un mauvais fonctionnement ou la perte des données du dispositif de mémoire USB.
• N'essayez pas d'ouvrir ou de modifier un dispositif de mémoire USB.
• Le dispositif de mémoire USB et les fichiers peuvent être endommagés par l'électricité statique. Ne touchez pas les contacts métalliques d'un dispositif de mémoire USB avec vos doigts.
• N'utilisez pas un dispositif mémoire USB tordu.
• Après utilisation, veillez à retirer tout dispositif de mémoire USB et à le ranger dans son propre étui, afin de le protéger de la poussière, des rayures et des déformations.
• Ne rangez pas de disques dans les conditions suivantes :
• Exposition directe au soleil
• Environnement poussiéreux ou humide
• À proximité d'une source de chaleur, chauffage, etc.

Convertisseur N/A

■ Spécifications des fichiers pris en charge

USB-DAC

	Fréquence d’échantillonnage	Longueur en bits
DSD (2 canaux)	2,8/5,6/11,2 MHz	1 bits
PCM linéaire (2 canaux)	44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 bits

Coaxial/Optique

	Fréquence d’échantillonnage	Longueur en bits
PCM linéaire (2 canaux)	32/44,1/48/64/88,2/96/176,4/192 kHz	16/24 bits

Explication des termes

ALAC (Apple Lossless Audio Codec)

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

DSD (Direct-Stream Digital)

L'une des méthodes d'enregistrement des données audio : il s'agit de l'aspect du signal utilisé pour stocker les signaux audio sur un Super Audio CD, qui subit une modulation - en audio numérique. Il est constitué d'un ensemble de valeurs sur un seul bit à un taux d'échantillonnage de 2,8 MHz.

FLAC

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

MPEG (Moving Picture Experts Group), MPEG-2, MPEG-4

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (Windows Media Audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérisé (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée “fréquence d’échantillonnage”. Plus cette valeur est grande, plus le son reproduit est proche du son original.

Impédance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en Ω (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Débit

Cela exprime la valeur de lecture par seconde de données audio/vidéo enregistrées sur un disque. Un nombre plus élevé signifie une qualité de son supérieure, mais aussi une taille de fichier plus élevée.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

PCM linéaire

Ce signal est un signal PCM (modulation d'impulsion codée) non compressé. C'est le même système utilisé pour les CD audio mais il utilise les fréquences d'échantillonnage de 192 kHz, 96 kHz et 48 kHz sur un disque Blu-ray ou un DVD et fournit une résolution supérieure au CD.

Renseignements relatifs aux marques commerciales

Made for

iPod 📋 iPhone

- Les utilisateurs sont autorisés à utiliser un iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch pour une copie privée et une lecture du contenu non soumis aux droits d'auteurs et du contenu dont la copie et la lecture sont autorisées par la loi. La violation des droits d'auteurs est interdite par la loi.

Adobe, le logo Adobe et Reader sont des marques de commerce ou des marques déposées d'Adobe Systems Incorporated aux États-Unis et dans d'autres pays.

Spécifications

■ Performances audio

Sortie nominale : 35 W + 35 W (8 Ω/ohms, 20 Hz - 20 kHz, THD+N 0,1 %)

Puissance dynamique : 70 W + 70 W (4 Ω/ohms, 20 Hz - 20 kHz, THD+N 0,1 %)

Bornes de sortie : Enceinte : 4-16 Ω/ohms (impédance)

Adapté pour casque/casque stéréo

Gamme de fréquences reproducible : 2 Hz – 96 kHz

Réponse en fréquence reproducible : 2 Hz – 50 kHz (-3 dB)

(Mode DSD, fréquence d'échantillonnage PCM :192 kHz)

2 Hz - 20 kHz

(Fréquence d'échantillonnage PCM :44,1 kHz)

S/B : 105 dB (Gamme audible)

Distorsion harmonique : 0,05 % (1 kHz, Gamme audible)

• Entrée analogique
  Sensibilité/impédance d'entrée : 200 mVrms/22 kΩ/kohms

- Entrée numérique

Coaxiale : 0,5 Vp-p / 75 Ω/ohms
Optique : -27 dBm ou davantage
USB (avant) : USB Type A (USB 2.0 haute vitesse)
USB (arrière) : USB Type B (USB 2.0 haute vitesse)

Généralités

Tension/fréquence d'alimentation : CA 120 V, 60 Hz
Consommation d'énergie (EN60065) : 55 W
Consommation électrique en mode 0,3 W
veille :

Pour des raisons d'améliorations, les caractéristiques et la conception sont susceptibles d'être modifiées sans préavis.

■ Dimensions (Unité : po (mm))

1 3/8 (33) 12 (303) 13 7/8 (352) 3/4 (16)

2 1/8 (53) 8 3/8 (210) 1 5/8 (40)

12 (304) 3 7/8 (98) 4 1/4 (107) 3/8 (9) 1 7/8 (47) 8 3/8 (210) 1 7/8 (47)

■ Poids : 12 lbs 13 oz (5,8 kg)

Index

Connexion de la télécommande 24

DSD 68,69

Fonction convertisseur N/A 30,68

iPod 22, 41, 44

Lecture aléatoire 44, 48

Lecture répétée 44, 48

Luminosité de l'affichage 29

Panneau arrière 12

Panneau avant 9

PC 21

Plan du menu 50

Source d'entrée 28

Télécommande 13

USB 22,45

USB-DAC 21,30,68

www.marantz.com
