Type d'appareil	Thermostat numérique
Alimentation	230V 50Hz
Nombre d'ordres reconnus	4 ou 6 ordres selon modèle
Modes de température	Confort, Confort -1°C, Confort -2°C, Eco, Hors Gel, Arrêt
Température mode Confort	Réglable par molette
Température mode Eco	3 à 4°C inférieure au Confort
Température mode Hors Gel	Environ 7°C
Arrêt de l'appareil	Position Arrêt sur curseur
Blocage des commandes	Possible par position des pions sur support
Fil pilote	3 fils (phase, neutre, fil pilote)
Installation	Fixation murale avec support et verrouillage
Protection électrique	Disjoncteur obligatoire, différentiel 30mA recommandé
Utilisation recommandée	Local résidentiel, hors volume 1 et 2 salles de bains
Consommation en veille	Non précisé
Affichage	Non précisé
Dimensions	Non précisées
Garantie	2 ans

FOIRE AUX QUESTIONS - EVIDENCE THERMOR

Comment régler la température sur le THERMOR EVIDENCE ?

Pour régler la température, utilisez le bouton de réglage situé sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le THERMOR EVIDENCE ne s'allume pas ?

Vérifiez d'abord si l'appareil est bien branché à une prise de courant. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout est en ordre, contactez le service clientèle.

Comment nettoyer le THERMOR EVIDENCE ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits abrasifs.

Pourquoi le THERMOR EVIDENCE émet-il un bruit étrange ?

Un bruit léger peut être normal en raison de l'expansion thermique des matériaux. Cependant, si le bruit est fort ou inhabituel, il est conseillé de faire vérifier l'appareil par un professionnel.

Le THERMOR EVIDENCE peut-il être installé dans une salle de bain ?

Oui, le THERMOR EVIDENCE peut être installé dans une salle de bain, mais assurez-vous de respecter les normes de sécurité électrique en vigueur dans votre région.

Comment programmer un horaire de chauffage sur le THERMOR EVIDENCE ?

Accédez au menu de programmation sur le panneau de contrôle. Suivez les instructions à l'écran pour définir vos plages horaires de chauffage selon vos besoins.

Est-ce que le THERMOR EVIDENCE consomme beaucoup d'énergie ?

Le THERMOR EVIDENCE est conçu pour être économe en énergie. Cependant, la consommation dépendra de la température réglée et de la durée d'utilisation.

Que faire si l'écran du THERMOR EVIDENCE affiche un code d'erreur ?

Référez-vous au manuel d'utilisateur pour identifier le code d'erreur. Si le problème persiste, contactez le service clientèle pour obtenir de l'aide.

Le THERMOR EVIDENCE dispose-t-il d'une fonction de protection contre le gel ?

Oui, le THERMOR EVIDENCE est équipé d'une fonction de protection contre le gel qui maintient une température minimale pour éviter le gel dans les pièces non chauffées.

Comment réinitialiser le THERMOR EVIDENCE ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le pendant environ 5 minutes. Rebranchez ensuite l'appareil et rallumez-le.

Quelle est la durée de garantie du THERMOR EVIDENCE ?

La durée de garantie standard est de 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI EVIDENCE THERMOR

2-2) Raccorder l'appareil

• L'appareil doit être alimenté en 230V 50Hz.
• Le raccordement au secteur se fera à l'aide d'un câble 3 fils (Marron=phase, Bleu=neutre, Noir=fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme des cuisines, il faut installer le boîtier de raccordement au moins à 2.5 cm du sol.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture d'au moins 3 mm.
• Le raccordement à la terre est interdit.

Ne pas brancher le fil pilote (noir) à la terre.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant; son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si l'appareil pilote ou pilote est protégé par un différentiel 30 mA (ex : salle de bain) il est nécessaire de protégérer l'alimentation du fil pilote sur ce différentiel.

Ordres reçus	Absence de courant	Alternance absence de courant (4'57") phase 230V (3")	Alternance absence de courant (4'53") phase 230V (7")	Alternance complète 230 V	Demi-alternance négative - 115V	Demi-alternance positive +115V
Oscilloscope Rét/Neutre	—	5" 3"	5" 7"	—	—	—
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET DELESTAGE

2-3) Verrouiller l'appareil sur son support mural

• Poser l'appareil sur le support S selon le schéma. Verrouiller le verrou V.

1) Comment régler la température confort

• Curseur des modes Molette de réglage de la température V1 Voyant témoin de chauffe

2) Comment régler la température confort

C'est la température souhaitée pendant l'occupation de la pièce.

a) Mettez le curseur ① sur b) Réglez la molette sur 5, le voyant de chauffe V1 s'allume si la température ambience est inférieure à celle désirée. c) Attendez quelques heures pour que la température se stabilise. d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier), repérez la position une fois pour toute. Si le réglage ne vous convient pas, ajustez le réglage et reprenez au point c.

3) Comment régler la température ECO

C'est la température souhaitée pendant les périodes d'inoccupation de la pièce. Il est conseillé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures.

Mettez le curseur 1 sur C - L'appareil est en mode Eco (Température Confort abaissée d'environ 3°C à 4°C ).

4) Comment se mettre en mode hors gel

C'est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d'une absence prolongée de la maison (généralement plus de 24 heures). - Mettez le curseur ⚫ sur

5) Le témoin de chauffe V1

Ce témoin indique les périodes pendant lesquelles l'appareil chauffe. À température stabilisée, il clignote. Si la température est trop élevée, il s'éteint.

6) Arrêt de l'appareil

Pour permettre l'appareil en position Arrêt, positionnez le curseur ⚫ sur

7) Blocage des commandes

Il est possible de bloquer ou limiter la plage d'utilisation de la molette et de bloquer le curseur pour empêcher les manipulations intempestives de l'appareil (enfants,...).

a) Décollez l'appareil de son support mural. b) Sur le dos du boîtier thermostat, détachez les pions P de leurs supports. c) Optez pour la position B pour bloquer les molettes ou la position L pour limiter la plage d'utilisation des molettes.

Choisissez l'une des positions M pour bloquer le curseur dans le mode désiré.

Thermostat numérique multitarif - 6 ordres

Cet appareil est équipé d'un thermostat capable de recevoir des ordres par son fil pilote. Il reconnaît les ordres : - CONFORT : Température régée par la molette ② - CONFORT -1 : Température régée par la molette ②: abaissée de 1°C - CONFORT -2 : Température régée par la molette Ⓢ: abaissée de 2°C - ECO : Température Confort abaissée d'environ 4°C - HORS GEL : Température ambience maintenue à environ 7°C - ARRET : Arrêt immédiat de l'appareil (utilisé pour le délestage).

Pour activer le mode de programmation, positionnez le curseur ① sur ②.

Ainsi, en connectant le fil pilote sur un programmeur, vous pouvez programmer vos périodes de température Confort et Eco. Il est possible de brancher sur un programmeur plusieurs appareils et de réaliser ainsi des économies d'énergie.

NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco, Confort, Confort -1°C, Confort -2°C. Lors d'un passage du mode Confort vers le mode Eco, le temps de bascullement est de l'ordre de 12 secondes.

Thermostat numérique multitarif - 4 ordres

Cet appareil est equipped d'un thermostat capable de recevoir des ordres par son fil pilote. Il reconnait les ordres :

• CONFORT : Température réglée par la molette
• ECO : Température Confort abaissee d'environ 4°C
• HORS GEL : Température ambiant maintenue à environ 7°C
• ARRET : Arrêt immédiat de l'appareil (utilisé pour le délestage).

Pour activer le mode de programmation, positionnez le curseur ① sur ②.

Ainsi, en connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de température Confort et Eco. Il est possible de brancher sur un programmateur plusieurs appareils et de réaliser ainsi des économies d'énergie.

NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

Conseil d'utilisation

• Il est inutile de mettre l'appareil au maximum, la température de la pièce ne montera pas plus vite.
• Lorsque vous aérez la pièce, couper l'appareil en mettant le curseur ① sur ②.
• Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

Absence de : moins de 2 heures, ne pas toucher aux commandes.

de 2 heures à 24 heures, Mettre le curseur O sur C.

plus de 24 heures ou l'été, mettre l'appareil en mode Hors Gel (

• Si vous avez plusieurs appareils dans une pièce, laissez-les fonctionner simultanément, vous aurez ainsi une température plus homogène sans pour autant augmenter la consommation d'électricité.

Mise en garde

Eviter que les enfants ne s'appuient sur la façade de l'appareil. Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage. Veillez à ne pas introduire d'objets ou du papier dans l'appareil.

Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionnel qualifié.

Entretien

Pour conserver les performances de l'appareil, il est nécessaire environ deux fois par an d'effectuer à l'aide d'un aspirateur ou d'une brosse le dépoussierage des grilles inférieure et supérieure de l'appareil.

Tous les cinq ans faire vérifier l'intérieur de l'appareil par un professionnel.

En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...) et la qualité de l'air. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

La carrosserie de l'appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasifs.

L'appareil ne chauffe pas :

Vérifier que le programmeur est en mode CONFORT.

S'assurer que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. Vérifier la température de l'air de la pièce.

L'appareil ne suit pas les ordres de programmation :

S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation)

L'appareil chauffe tout le temps :

Vérifier que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié.

Cet appareil à régulation électronique contient un microprocesseur pouvant être perturbé par certains parasites secteurs importants (Hors normes CE définissant le niveau de protection aux parasites).

En cas de problèmes (thermostat bloqué,...) couper l'alimentation de l'appareil (fusible, disjoncteur,...) pendant environ 10 mn pour faire repartir l'appareil.

Si le phénomène se produit fréquemment, faire contrôler l'alimentation par votre distributeur d'énergie.

Présenter le certificat uniquement en cas de réclamation

• La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
• La garantie couvre l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
• Les dépréciations provenant d'une installation non conforme, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Présenter le précédent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant la facture d'achat.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

TYPE DE L'APPAREIL*:

N° DE SÉRIE*:

NOM ET ADRESSE DU CLIENT :

• Ces renseignements se trouvent sur la plaque signalétique située sur le côté gauche de l'appareil

T. P. S.

17, rue Croix Fauchet

45140 SAINT JEAN DE LA RUELLE

N° Azur 0 810 0 810 45

Fax [phone]

www.thermor.fr - www.pacific.tm.fr

CACHEDE L'INSTALLATEUR

Notice d'installation et d'utilisation - a conserver

Le produit que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité. Nous remercions de votre choix et de Your confiance. Nous espérons qu'il vous apportera une entière satisfaction.

Quelques conseils :

Lisez la notice avant de commencer l'installation de l'appareil, afin de répondre aux prescriptions normatives.

Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil.

Conservez la notice, même après l'installation de l'appareil.

Caractéristiques de l'appareil

Cat. B ou C : Appareil satisfaisant à la norme NF Électricité Performance selon les critères de la catégorie indiquée.

IP24

Appareil protégé contre les projections d'eau.

Classe II

: Double isolation.

: Appareil conforme à directive européenne 2002/96/CE (DEEE).

1) Où installer l'appareil?

• Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
• Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

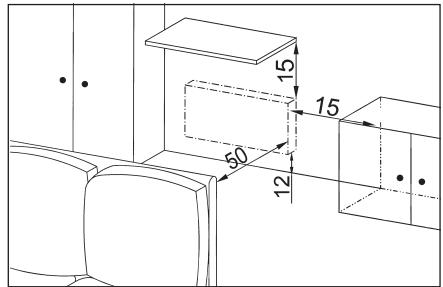

Ne pas installer l'appareil :

• Dans un courant d'air susceptible de perturber sa régulation (sous une ventilation mécanique centralisée, etc...)
• Sous une prise de courant fixe.

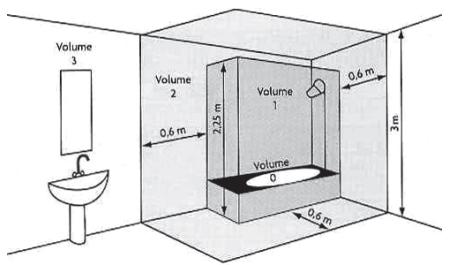

• Dans le volume 1 des salles de bains
• Dans le volume 2, si la manipulation des commandes est possible par une personne utilisant la douche ou la baignoire.

Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude de 1000m (risque de mauvais fonctionnement).

L'installation d'un appareil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000m de dénivellation). Il est interdit de monter un appareil vertical horizontally et vice-versa.

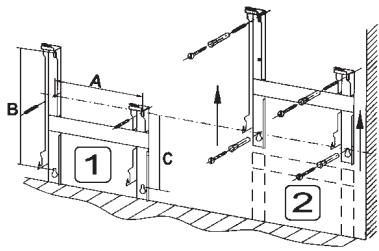

2.1) Fixer votre appareil

• Poser la patte d'accrochage au sol (schéma 3.0-1).
• Pointer les trous en haut de l'oblong, ceux-ci donnent la position des fixations inférieures.
• Remonter la patte d'accrochage en faisant coïncider les trous précédemment repérés afin de pointer les deux trous restants (schéma 3.0-2).
• Procéder au perçage et à la mise en place des chevilles.
• Monter le support
