Type de produit	Cassette rayonnante moyenne température
Marque	Thermor
Modèle	CASSETTES MT SUNAIR
Puissances disponibles	1800 W, 2400 W, 3600 W
Tension d'alimentation	230 V~ mono / 400 V3~N
Fréquence	50 Hz
Indice de protection	IP X4
Dimensions (L)	256 mm (1800/2400 W), 357 mm (3600 W)
Poids	15 kg (1800/2400 W), 21 kg (3600 W)
Classe d'isolation électrique	Classe I
Matériau du corps de chauffe	Aluminium avec traitement électrolytique
Carrosserie	Laquée gris
Garantie	1 an (18 mois maximum sans justificatif)
Entretien	Dépoussiérage après coupure de l'alimentation électrique
Norme d'installation	NF C 15-100

FOIRE AUX QUESTIONS - CASSETTES MT SUNAIR THERMOR

Comment nettoyer la cassette ?

Coupez l'alimentation électrique, puis dépoussiérez l'appareil. N'utilisez jamais de produits agressifs (acétone, trichloréthylène) ni d'eau projetée.

Quelle est la puissance maximale sans relais externe ?

Au-delà d'une puissance cumulée de 2300 W, le raccordement doit se faire via un relais externe.

Quelles sont les distances minimales d'installation ?

Sous plancher béton ou plafond suspendu : 100 mm (A). Du mur aux bords latéraux : 1500 mm (B). Du sol à la face de l'émetteur : 4500 mm (D). D'un petit obstacle à la face : 1000 mm (C).

Peut-on utiliser un thermostat avec cette cassette ?

Oui, un thermostat simple allure est disponible en accessoire. Se référer à la notice du thermostat pour le raccordement.

Quelle est la durée de garantie ?

La garantie est de 1 an à compter de la date d'installation ou d'achat, sans excéder 18 mois à partir de la date de fabrication en l'absence de justificatif.

Comment raccorder la cassette en triphasé ?

Pour 1800 W et 2400 W en 400 V triphasé, veillez à équilibrer les phases du réseau. Utilisez un câble H05RN-F.

Quel type de câble utiliser pour le raccordement ?

Un câble de type H05RN-F est requis. Les sections de fils doivent être de 1,5 mm² et les conducteurs dénudés sur 8 mm.

Où installer la cassette ?

Les cassettes sont conçues pour un chauffage par le plafond dans des bâtiments thermiquement isolés de grande hauteur (gymnases, halls, etc.). Elles doivent être suspendues horizontalement.

Que faire en cas de panne ?

Contactez votre installateur. La garantie couvre l'échange ou la fourniture des pièces reconnues défectueuses, hors main-d'œuvre et transport. Présentez le certificat de garantie et la facture d'achat.

La cassette est-elle compatible avec les tarifs EDF ?

Oui, un système de régulation et de programmation adapté permet d'intégrer les apports et les appels de puissance pour générer les possibilités de la tarification EDF.

MODE D'EMPLOI CASSETTES MT SUNAIR THERMOR

La souplesse d'utilisation des cassettes rayonnantes moyenne température permet d'intégrer les apports, les appels de puissance et de générer les possibilités de la tarification EDF. Un système de régulation et de programmation adapté permet une utilisation optimale de l'installation. Un thermostat simple allure disponible en accessoire peut être utilisé sur ce produit. Se référer à la notice du thermostat pour le raccordement. Attention, au-delà d'une puissance cumulée de 2300 W, le raccordement doit se faire via un relais externe. Dans le cadre d'un chiffrage global, il est indispensable de partager le bâtiment en un ensemble de zones thermiquement homogènes et dont le mode d'utilisation est identique.

Entretien

Ne jamais utiliser des produits agressifs (acétone, trichloréthylène,...) ou projeter de l'eau. Pour nettoyer l'appareil, il suffit de le dépoussière, après avoir coupé l'alimentation électrique.

9°) Garantie

• La durée de garantie est de 1 an à compter de la date d'installation ou d'achat et ne saurait excéder 18 mois à partir de la date de fabrication en l'absence de justificatif.
• La garantie s'applique en France uniquement.
• Thermor C.E.E.T. assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Présenter le présent certificat uniquement en cas de réclamation auprès de votre installateur, en y joignant cette facture d'achat.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du besoin au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Cachet de l'installateur

Référence : Numéro de série :

Conseils avant et après-vente

N° Azur 0 810 0 810 45

17, RUE CROIX FAUCHET, 45141 St JEAN DE LA RUELLE

Fax: [phone]

NOTICE d'installation et d'utilisation

GUIDE À CONSERVER PAR L'UTILISATEUR DU PRODUIT

Cassettes rayonnantes électriques

Moyenne température SUNAIR

1°) Description - application

Les cassettes rayonnantes moyenne température 1800 W, 2400 W et 3600 W sont destinées au chauffage global ou localisé et par le plafond des bâtiments thermiquement bien isolés de grande hauteur (gymnases, halls, salles de spectacle, bâtiments industriels,...), respectant la règlementation thermique en vigueur.

• Carrosserie laquée gris, corps de chauffe en aluminium avec traitement électrolytique.
• Isolation électrique : classe I.

Puisance abs.	Tension	Fréquence	Indice de protection	Poids
W	V	Hz		Kg
1800	230 V~ mono / 400 V3~N	50	IP X4	15
2400	230 V~ mono / 400 V3~N	50	IP X4	15
3500	230 V~ mono / 400 V3~N	50	IP X4	21

3°) Encombrement

L = 256 mm en 1800 W et 2400 W; L = 357 mm en 3600 W.

Les cassettes doivent être suspendues en position horizontalement par rapport à la structure du bâtiment.

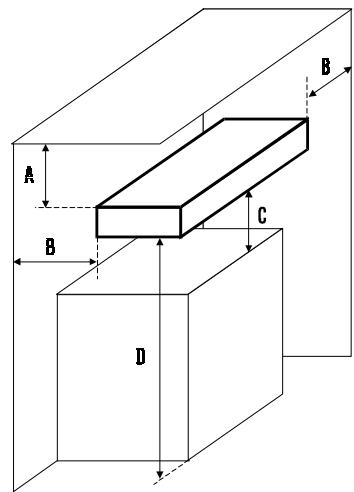

Avant de positionner les cassettes, il faut respecter les distances minimales suivantes:

Sous plancher béton ou sous plafond suspendu

en fibres minérales A= 100 mm

Du mur aux bords latéraux B= 1500 mm

Du sol à la face de l'émetteur D=4500 mm

D'un petit obstacle à la face de l'émetteur C=1000 mm

L'implantation des cassettes rayonnantes doit tenir compte des aménagements afin qu'il n'y ait pas d'obstacle important entre les appareils et le sol et en tout cas à moins d'un mètre de la face émettrice.

Les cassettes doivent être mises en position horizontale. Elles peuvent être fixées soit :

• au plafond avec les pattes fournies
• suspendues par chaînettes ou par tiges filétées à une distance maximum de 1,5 m (pour les tiges filétées) du plafond à condition que soient respectées les distances minimales indiquées au chapitre IMPLANTATION.

Entraxes pattes

Fixation au plafond avec les pattes

Fixation par chaînettes

Avant toute opération, deconnecter l'alimentation électrique et s'assurer qu'elle NE POT PAS étre retablie accidentnellement.

Ce matériel doit être installé et utilisé par des personnes ayant une qualification appropriée.

L'installation doit répondre aux normes en vigueur, notamment en France, à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.

Assurez-vous que les caractéristiques du réseau sont compatibles avec l'appareil à brancher.

Pour le raccordement au réseau électrique, il est nécessaire d'utiliser un câble de raccordement de type H05RN-F.

1800 W/2400W, 230V~MONO Cassette rayonnante;

3600W, 230V~MONO Cassette rayonnante?

Les sections de fils de raccordement doivent être 1.5mm²

Il faut dénuder les conducteurs sur 8 mm pour ne pas risquer d'entrée en contact avec d'autres fils ou des parties métalliques. Les fils ne devront pas être serrés sur l'isolant.

1800W/2400W, 400V Tri Cassette rayonnante;

3600W, 400V Tri Cassette rayonnante

En 1800 W et 2400 W, pour l'installation en 400 V Tri, il est important de veiller à équilibrer les phases du réseau.
