CASSETTES BT SUNAIR - Cassettes de chauffage THERMOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette rayonnante basse température
Marque	THERMOR
Modèle	CASSETTES BT SUNAIR
Usage principal	Chauffage global par plafond des bâtiments de grande hauteur (gymnases, halls, salles de spectacle, etc.)
Puissances disponibles	300 W et 600 W
Tension d'alimentation	230 V~ monophasé
Fréquence	50 Hz
Indice de protection	IP44
Poids (modèle 300 W)	5 kg
Poids (modèle 600 W)	10,1 kg
Dimensions (modèle 300 W)	Longueur 592 mm, largeur 280 mm, hauteur de fixation 340 mm
Dimensions (modèle 600 W)	Longueur 1192 mm, largeur 280 mm, hauteur de fixation 935 mm
Hauteur d'installation minimale (300 W / 600 W)	3 m / 3,5 m (pour 60 W/m²)
Hauteur d'installation maximale	4,5 m
Distance au plafond	Entre 1 m et 1,5 m
Distance aux murs latéraux	Entre 1,5 m et 3 m
Espacement entre cassettes	Au maximum une fois la hauteur de pose par rapport au sol
Fixation	Au plafond (pattes fournies), suspendue par chaînettes, ou encastrée dans un plafond
Normes de sécurité	Classe I, conformes NF EN 60335-1 et NF EN 60335-2-30
Raccordement électrique	Dispositif omnipolaire (ouverture 3 mm), câble H05RN-F 3×1 mm², dénudage 8 mm ; au-delà de 2300 W cumulés, nécessite relais externe
Entretien	Dépoussiérer après coupure de l'alimentation ; ne pas utiliser de produits agressifs ni d'eau projetée
Garantie	1 an à compter de l'installation ou de l'achat (max 18 mois depuis fabrication)

FOIRE AUX QUESTIONS - CASSETTES BT SUNAIR THERMOR

Quelle est la hauteur minimale d'installation des cassettes ?

La hauteur minimale entre le sol et la face émettrice est de 3 m pour le modèle 300 W et 3,5 m pour le modèle 600 W, pour un ratio de puissance installée de 60 W/m².

Peut-on utiliser un thermostat avec cette cassette ?

Oui, un thermostat simple allure disponible en accessoire peut être utilisé. Se référer à sa notice pour le raccordement.

Comment nettoyer l'appareil ?

Après avoir coupé l'alimentation électrique, il suffit de dépoussiérer l'appareil. Ne jamais utiliser de produits agressifs (acétone, trichloréthylène…) ni projeter de l'eau.

Quelle est la durée de garantie ?

La garantie est de 1 an à compter de la date d'installation ou d'achat, sans excéder 18 mois à partir de la date de fabrication en l'absence de justificatif.

Que faire si la puissance cumulée dépasse 2300 W ?

Au-delà d'une puissance cumulée de 2300 W, le raccordement doit se faire via un relais externe.

Quelles normes de sécurité respectent les cassettes ?

Les cassettes sont de classe I et conformes aux normes NF EN 60335-1 et NF EN 60335-2-30.

Quel type de câble utiliser pour le raccordement électrique ?

Utiliser un câble rigide H05RN-F de section 3 × 1 mm². Dénuder les conducteurs sur 8 mm et ne pas serrer sur l'isolant.

Peut-on encastrer la cassette dans un plafond ?

Oui, la fixation doit être indépendante du plafond et ne pas reposer sur les ossatures. Utiliser des rails acier et le même type de fixation que pour les cassettes suspendues.

Quelle distance respecter entre les cassettes ?

L'espacement entre chaque cassette est au maximum d'une fois la hauteur de pose des émetteurs par rapport au sol.

Que faire en cas de problème ou de panne ?

Contacter le service après-vente au N° Azur 0 810 0 810 45 ou votre installateur. Présenter le certificat de garantie et la facture d'achat. Les frais de main-d'œuvre et de déplacement sont à la charge de l'usager.

MODE D'EMPLOI CASSETTES BT SUNAIR THERMOR

La souplesse d'utilisation des cassettes rayonnantes moyenne température permet d'intégrer les apports, les appels de puissance et de générer les possibilités de la tarification EDF.

Un système de régulation et de programmation adapté permet une utilisation optimale de l'installation. Un thermostat simple allure disponible en accessoire peut être utilisé sur ce produit. Se référer à la notice du thermostat pour le raccordement.

Attention, au-delà d'une puissance cumulée de 2300 W, le raccordement doit se faire via un relais externe.

Dans le cadre d'un chauffage global, il est indispensable de partitionner le bâtiment en un ensemble de zones thermiquement homogènes et dont le mode d'utilisation est identique

Entretien

Ne jamais utiliser des produits agressifs (acétone, trichloréthylène,...) ou projeter de l'eau.

Pour nettoyer l'appareil, il suffit de le dépoussierer, après avoir coupé l'alimentation électrique.

• La durée de garantie est de 1 an à compter de la date d'installation ou d'achat et ne saurait excéder 18 mois à partir de la date de fabrication en l'absence de justificatif.
• Atlantic assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

Référence : N° de série :

Cachet de l'installateur :

Conseils avant et après-vente

N° Azur 0 810 0 810 45

17, RUE CROIX FAUCHET,45141 St JEAN DE LA RUELLE

Fax:[phone]

NOTICE d'installation et d'utilisation

Guide à conserver par l'utilisateur du produit

Basse température

Thermor

L'installation et la mise en service de l'appareil doivent être effectuées par un professionnel

1°) Description - application

Les cassettes rayonnantes à température 300 W et 600 W sont destinées au chauffage global et par le plafond des bâtiments thermiquement isolés de grande hauteur (gymnases, halls, salles de spectacle, bâtiments industriels,...), respectant la réglementation thermique en vigueur.

-Carrosserie en tôle galvanisée recouverte d'un revêtement thermoquartz de couleur blanche appliqué sur la face émettrice de la cassette. -Film chauffant en graphite / fibre de verre. -Isolation électrique : classe I. -Les cassettes sont conformes aux normes NFEN 60335-1 et NFEN 60335-2-30.

Puisance W	Tension V	Fréquence Hz	Indice de protection	Poids Kg
300	230 V~ mono	50	IP44	5
600	230 V~ mono	50	IP44	10.1

Encombrement produit

L = 5 9 2 mmen 3 0 0 W L = 1 1 9 2 mmen 6 0 0 W

Les cassettes doivent être suspendues en position horizontale par rapport à la structure du bâtiment.

Avant de positionner les cassettes, il faut respecter les distances suivantes :

• entre 1 m mini et 1.5 m maxi entre le plafond (sous plancher béton ou sous plafond suspendu en fibres minérales) et la cassette.
• du mur aux bords latéraux: x = 1.5 m mini à 3 m maxi
• du sol à la face de l'émetteur : les distances minimales pour un ratio de puissance installée de 60 W/m² sont h = 3 m (300 W) et 3.5 m (600 W). La hauteur maxi est de 4.5 m.

L'évaluation de la hauteur d'installation en fonction du ratio de puissance peut se faire à partir d'abaques. Pour plus d'informations, nous consulter.

L'implantation des cassettes doit tenir compte des aménagements afin qu'il n'y ait pas d'obstacle important entre les appareils et le sol et en tout cas à moins d'un mètre de la face émettrice.

L'espacement entre chaque cassette est au maximum d'une fois la hauteur de pose des émetteurs par rapport au sol.

Les cassettes doivent être mises en position horizontale, et peuvent être fixées soit : - au plafond avec les pattes fournies. - suspendues par chainettes. - encastrées dans un plafond.

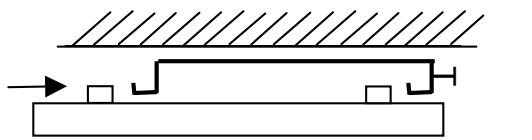

Fixation plafond :

Pour fixer la cassette, visser les pattes de fixation directement au plafond, mettre en place la cassette dans les pattes de fixation, et mettre la vis de blocage (Voir schémas).

Puissance	A	B	Ø C
300 W	340	280	6
600 W	935	280	6

Fixation suspendue au plafond :

Pour assurer une résistance mécanique suffisante, nous conseillons d'utiliser de la chaînette en acier électrozingué, Ø du fil 2,5 mm et des crochets de même diamètre (composants non fournis).

Cassette encastrée dans un plafond :

La fixation de la cassette chauffante doit être indépendante de celle du plafond, et ne pas reposer sur les ossatures. Utiliser le même type de fixation que pour les cassettes suspendues.

La cassette doit être installée sur des rails acier.

Longueur maxi chainette = 1,5m

Encase Title

Avant toute opération, deconnecter l'alimentation électrique et s'assurer qu'elle NE POT PAS etre retablie accidentnellement.

L'installation doit répondre aux normes en vigueur, notamment en France, à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.

Assurez-vous que les caractéristiques du réseau sont compatibles avec l'appareil à brancher.

Pour le raccordement au réseau électrique, il est nécessaire d'utiliser un dispositif omnipolaire avec ouverture de contact d'au moins 3 mm, ainsi qu'un câble de raccordement rigide de type H05RN-F de section 3 × 1 mm²

Bornier de raccordement Cassette rayonnante

Il faut dénuder les conducteurs sur 8 mm pour ne pas risquer d'entrée en contact avec d'autres fils ou des parties métalliques. Les fils ne devront pas être serrés sur l'isolant.
