BIOPACK OPTIMUM - Chauffe-eau solaire THERMOR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Chauffe-eau thermodynamique
Caractéristiques techniques principales	Technologie de pompe à chaleur, rendement élevé, étiquette énergétique A+
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Hauteur : 1,80 m, Largeur : 0,60 m, Profondeur : 0,60 m
Poids	75 kg
Capacité de stockage	300 litres
Température de l'eau	Réglable de 10 à 65 °C
Fonctions principales	Chauffage de l'eau, mode économique, mode confort
Entretien et nettoyage	Vérification annuelle de l'état de l'appareil, nettoyage du filtre
Pièces détachées et réparabilité	Disponibilité des pièces détachées, possibilité de réparation par un technicien agréé
Sécurité	Protection contre la surchauffe, soupape de sécurité intégrée
Informations générales utiles	Installation recommandée dans un espace bien ventilé, garantie de 2 ans

FOIRE AUX QUESTIONS - BIOPACK OPTIMUM THERMOR

Comment régler la température du THERMOR BIOPACK OPTIMUM ?

Pour régler la température, tournez le bouton de commande situé sur le panneau de contrôle. Vous pouvez sélectionner la température souhaitée en degrés Celsius.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment détartrer le THERMOR BIOPACK OPTIMUM ?

Pour détartrer l'appareil, utilisez un produit détartrant adapté et suivez les instructions du fabricant. Il est recommandé de détartrer l'appareil tous les 6 mois.

L'appareil fait un bruit anormal, que dois-je faire ?

Si vous entendez un bruit anormal, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets obstruant les ventilations. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le THERMOR BIOPACK OPTIMUM ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour enlever la poussière des grilles de ventilation.

Quelle est la garantie sur le THERMOR BIOPACK OPTIMUM ?

Le THERMOR BIOPACK OPTIMUM est généralement couvert par une garantie de 2 ans, mais veuillez vérifier les conditions spécifiques auprès de votre revendeur.

Comment savoir si mon appareil a besoin d'entretien ?

Surveillez les performances de l'appareil. Si vous remarquez une diminution de l'efficacité ou des bruits inhabituels, il est temps de procéder à un entretien.

Le THERMOR BIOPACK OPTIMUM peut-il être utilisé dans une salle de bains ?

Oui, le THERMOR BIOPACK OPTIMUM peut être utilisé dans une salle de bains, mais assurez-vous qu'il est installé conformément aux normes de sécurité électrique.

Où puis-je trouver des pièces de rechange pour le THERMOR BIOPACK OPTIMUM ?

Les pièces de rechange peuvent être achetées auprès du service après-vente de THERMOR ou chez des revendeurs agréés.

MODE D'EMPLOI BIOPACK OPTIMUM THERMOR

Chauffage électrique & Chauffe-eau

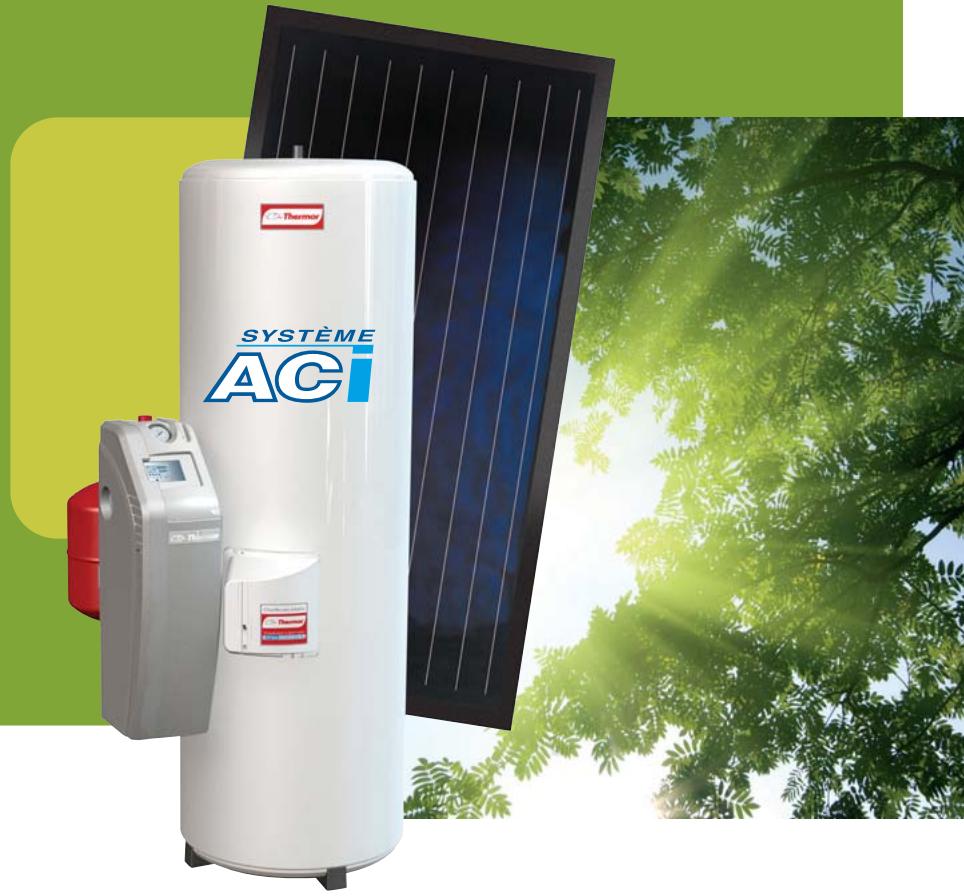

Du soleil dans votre eau chaude

Thermor SYSTÈME ACi

biopack

EAU CHAUDE SOLAIRE

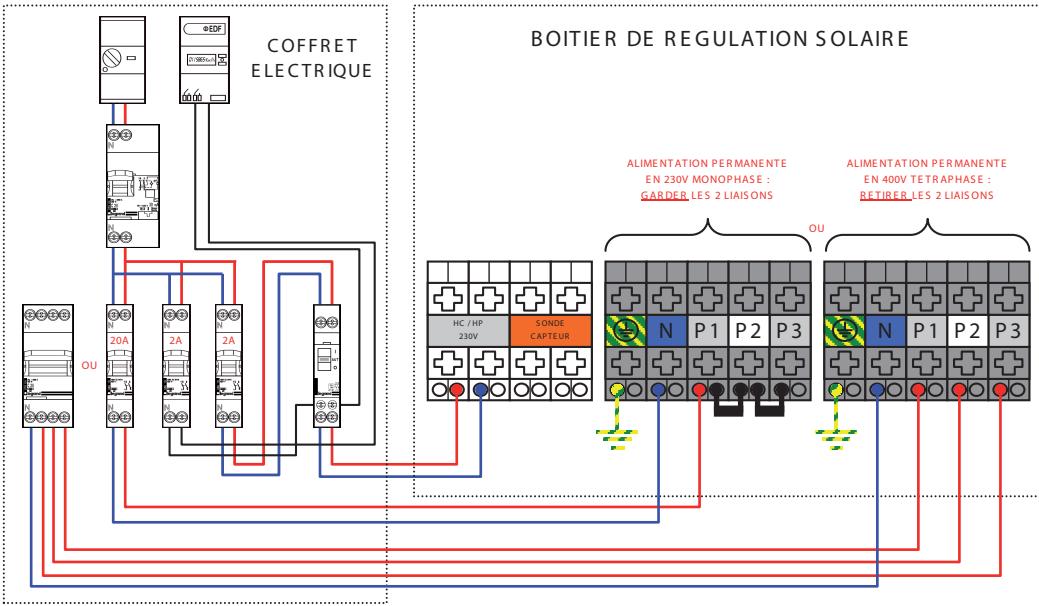

SCHEMA ELECTRIQUE : MODELES OPTIMUM ELECTRO-SOLAIRE : EC 200, EC 300, EP 300, EC 400


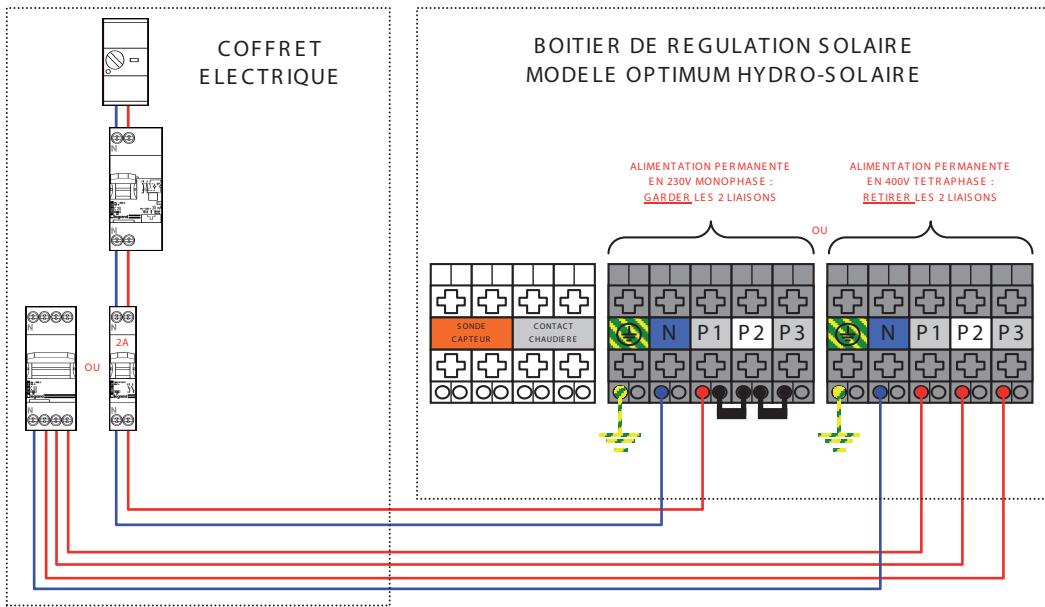

SCHEMA ELECTRIQUE : MODELES OPTIMUM HYDRO-SOLAIRE : H 200, H 300, H 400

SOMMAIRE

PRESENTATION 2

PRESENTATION DU BALLON EQUIPE 2

Description 2
Caractéristiques techniques .... 3

PRESENTATION DE LA REGULATION 4

Description 4
Bornier de connexion électrique (ballon avec appoint Electrique de série) ...... 4
Bornier de connexion électrique (ballon avec appoint Hydraulique de série) ...... 4
Caractéristiques techniques 4

INSTALLATION 5

INSTALLATION DU BALLON....5

Matériel nécessaire....5
Raccordement du réseau hydraulique sanitaire .... 5
Remplissage du chauffe eau 5
Raccordement hydraulique de la station solaire.... 7
Raccordement électrique de la station solaire.... 8
Remplissage du circuit solaire 9
Mise en service....10

PARAMETRAGE DU REGULATEUR....12

Les paramètres à régler.... 12
Plage de réglages.... 15

UTILISATION....16

UTILISATION DE LA REGULATION 16

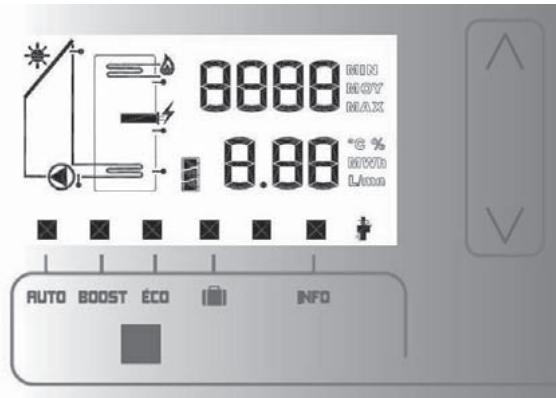

Explication des symboles graphiques.... 16
Les modes de fonctionnement.... 17
Les différents menus.... 19

EN CAS DE PROBLEME....22

Pannes avec message d'erreur 22
Pannes sans message d'erreur sur le régulateur 23

CARACTERISTIQUES TECHNIQUES....23

MAINTENANCE....23

CARACTERISTIQUES DES BALLONS.... 26

A	Soupape de sécurité
B	Raccordement retour vers les capteurs FROID
C	Vanne de remplissage
D	Raccordement arrivée des capteurs CHAUD
E	Vase d'expansion
F	Séparateur d'air automatique
G	Vanne de vidange
H	Débitmètre
I	Circulateur
J	Clapet anti-retour
K	Régulation solaire
L	Manomètre
O	Accroche du bidon 10L pour la récupération de glycol

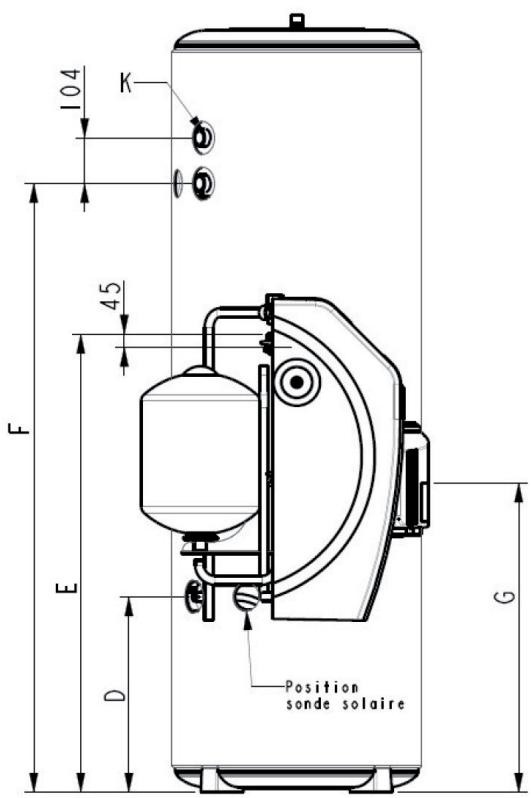

104 K 45 F E D Position sonde solaire G

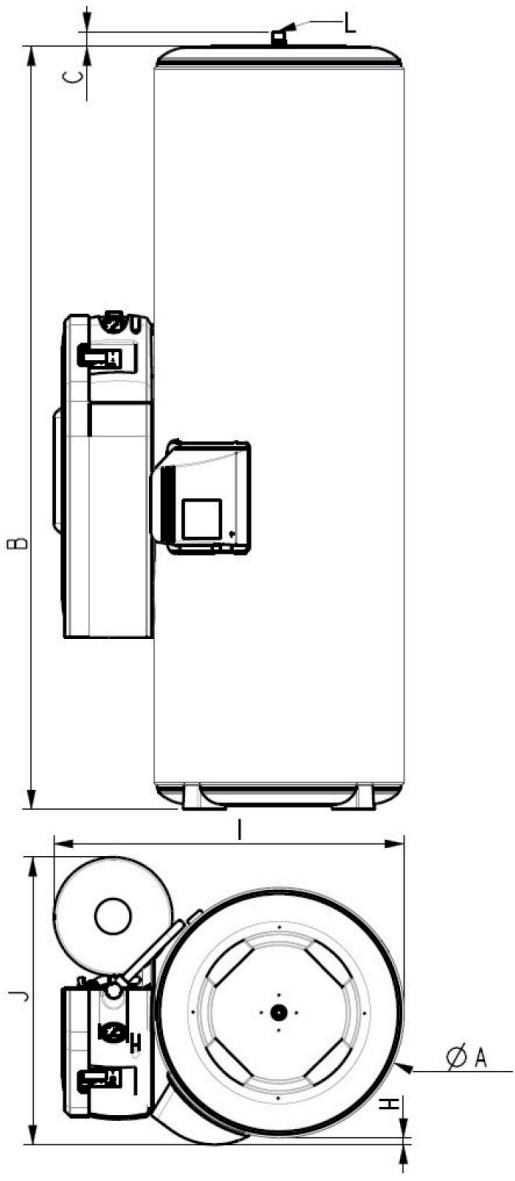

A : Diamètre du ballon,

B : Hauteur du ballon,

C : Hauteur du piquage sortie eau chaude,

D : Hauteur du piquage entrée eau froide,

E : Hauteur des connexions tubes solaires,

F : Hauteur des connexions appoint chaudière,

G : Hauteur des connexions appoint électrique,

H : Profondeur du capot appoint électrique,

I : Largeur du système complet,

J : Profondeur du système complet,

K : Type des piquages appoint chaudière,

L : Type des piquages réseau sanitaire.

DESIGNATION	A	B	C	D	E	F	G	H	I	J	K	L
200 EC	567	1237	42	456	1046	-	730	17	787	653	-	3/4"M
200 HY	575	1237	42	456	1046	857	638	17	803	661	1"F	3/4"M
300 EC	567	1738	42	456	1046	-	730	17	787	653	-	3/4"M
300 EP	567	1738	42	456	1046	-	1007	17	787	653	-	3/4"M
300 HY	567	1738	42	456	1046	1387	1007	17	787	653	1"F	3/4"M
400 EC	678	1592	42	445	1060	-	740	-	911	694	-	1"M
400 HY	678	1592	42	445	1060	1257	855	-	911	694	1"F	1"M

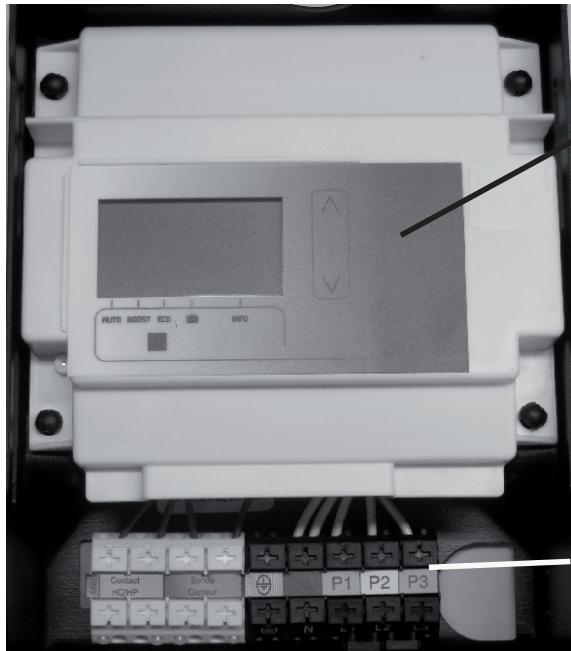

PRESENTATION DE LA REGULATION

Description

AUTO BOOST ECD INFO Contact HO/HP Switch Connector P1 P2 P3

Boitier de régulation

Bornier

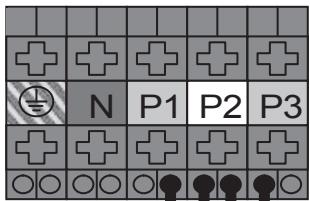

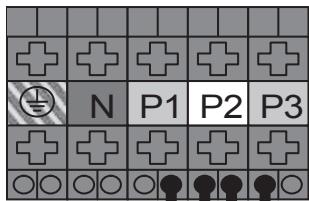

Bornier de connexion électrique (ballon avec appoint Electrique de série)

CONTACT HC / HP SONDE CAPTEUR

Bornier de connexion électrique (ballon avec appoint Hydraulique de série)

SONDE CAPTEUR CONTACT CHAUDIERE

Caractéristiques techniques

Indice de protection : IP 21

Alimentation : 230 MONO (P+N) ou 400 V TRI (3P+N), 50 Hz

Câblage : Voir schéma au dos de la première page

INSTALLATION

INSTALLATION DU BALLON

L'installation hydraulique doit être faite dans les règles de l'art, par un personnel qualifié, dans le respect du DTU - Plomberie 60-1 additif 4 (NFP 40-201 ou RGIE). Le branchement électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France ou RGIE).

Matériel nécessaire

• Un tournevis à tête large plate,
• Un tournevis à tête fine plate,
• Une clé à pipe de taille 10,
• Une pince coupante,
• Une clé à molette ou une clé plate de 22mm.

Raccordement du réseau hydraulique sanitaire

Placer le chauffe-eau à l'abri du gel et des intempéries.

Le positionner le plus près possible des points d'utilisation importants.

S'assurer que le support est suffisant pour recevoir le poids du chauffe-eau plein d'eau.

Installer un bac de rétention sous le chauffe-eau lorsque celui-ci est positionné dans un faux-plafond, combles, ou au-dessus de locaux habités.

Remplissage du chauffe eau

Ouvrir les robinets d'eau chaude.

Ouvrir le robinet d'eau froide du groupe de sécurité (clapet de vidange fermé).

Après écoulement aux robinets d'eau chaude, les fermer. Le chauffe-eau est rempli.

Vérifier l'étanchéité et le bon fonctionnement des organes hydrauliques.

Raccordement aux capteurs

Dans le cas d'une longueur de bi-tube inférieure à 10 mètres, la partie haute du ballon doit se trouver en dessous du niveau le plus bas du capteur.

Le chauffe eau doit être sous tension dès que le remplissage en glycol est effectué.

Sinon bâcher les capteurs.

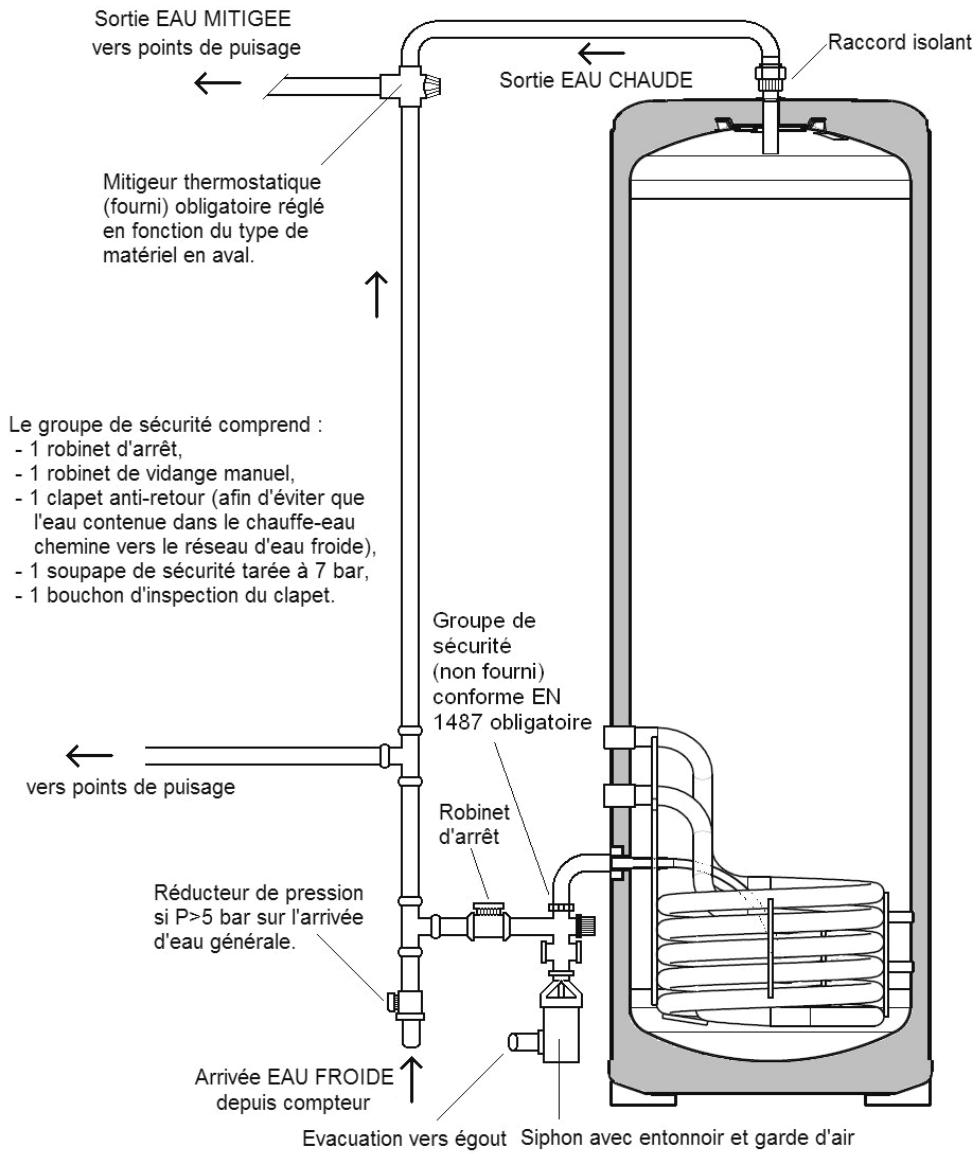

Sortie EAU MITIGEE vers points de puisage Mitigeur thermostatique (fourni) obligatoire réglé en fonction du type de matériel en aval. Sortie EAU CHAUBE Raccord isolant Le groupe de sécurité comprend : - 1 robinet d'arrêt, - 1 robinet de vidange manuel, - 1 clapet anti-retour (afin d'éviter que l'eau contenue dans le chauffe-eau chemine vers le réseau d'eau froide), - 1 soupape de sécurité tarée à 7 bar, - 1 bouchon d'inspection du clapet. Groupe de sécurité (non fourni) conforme EN 1487 obligatoire Robinet d'arrêt vers points de puisage Réducteur de pression si P>5 bar sur l'arrivée d'eau générale. Arrivée EAU FROIDE depuis compteur Evacuation vers égout Siphon avec entonnoir et garde d'air

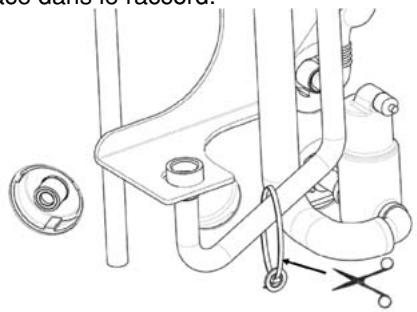

1/ Retirer la coque isolante et libérer la canne d'évacuation du glycol en coupant le lien.

2/ Récupérer le joint haute température accroché sur le tuyau de liaison et le mettre en place dans le raccord.

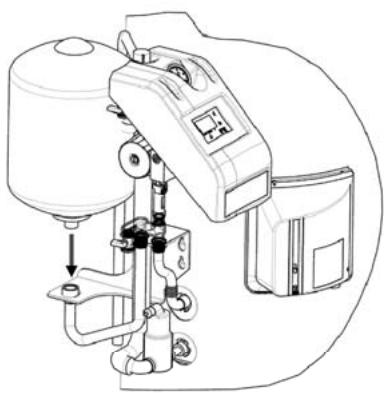

3/ Déballer le vase d'expansion et le visser fermement sur le raccord.

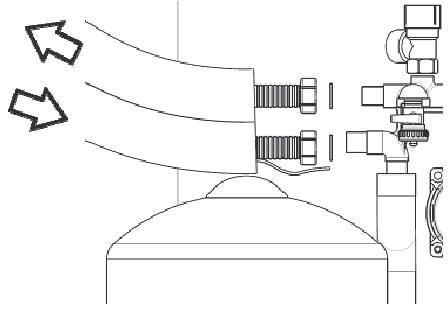

4/ Raccorder les bitubes isolés à la station sans oublier de mettre des joints haute température (le tube avec la sonde capteur se connecte en dessous)

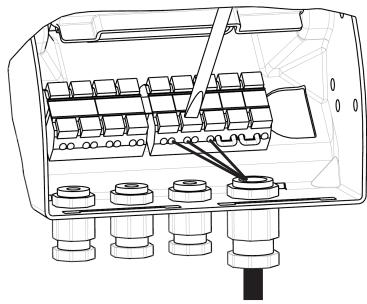

Raccordement électrique de la station solaire

Travaillez hors tension lors du raccordement électrique !

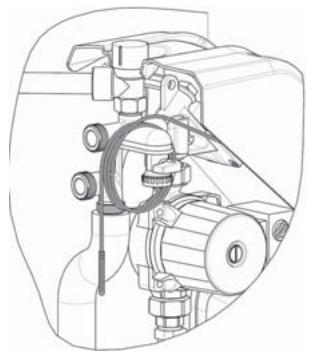

5/ Dévisser les deux vis à tête hexagonale fendue et dégager le capot en le soulevant par-dessus la soupape.

6/ Relier la sonde capteur, la sonde appoint chaudière sous le cache du ballon (si appoint hydraulique), l'alimentation permanente (Terre, Neutre et Phase(s)) ainsi que le contact chaudière si utilisé (voir schémathèque). Afin d'éviter toute destruction du produit, respecter le schéma de câblage en page 2 de la présente notice

Introduire la sonde appoint chaudière sous ce cache sur votre ballon.

Remplissage du circuit solaire

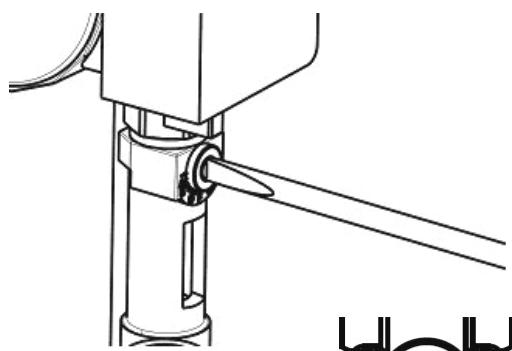

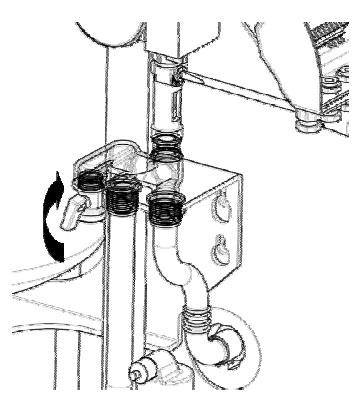

7/ ATTENTION : Pour cette opération, s'assurer que le débitmètre est fermé. Relier la pompe de remplissage aux vannes de remplissage de la station (vanne d'entrée en haut et vanne de sortie en bas). Ouvrir les vannes de la station.

8/ Mettre la pompe de remplissage en marche. Laisser tourner au moins pendant 15 min afin de bien rincer le circuit solaire. Ouvrir quelques secondes puis fermer le débitmètre afin d'évacuer l'air de la colonne).

9/ Fermer la vanne du bas de la station et arrêter la pompe de remplissage lorsque la pression dans le circuit atteint 3,5 bars. Fermer ensuite la vanne du haut. Mettre le débitmètre en position ouverte.

10/ Mettre le produit sous tension. L'afficheur de la régulation s'allume (si une erreur apparaît, voir la section « En cas de problème »).

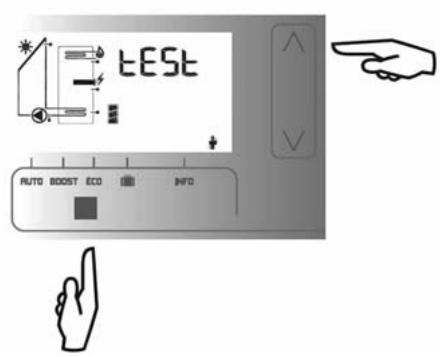

11/ Entrer dans le menu TEST en appuyant simultanément sur la touche CARRE et sur la touche FLECHE HAUT. Le paramètre PSol permet de mettre en marche forcée ou d'arrêter la pompe. Activer la marche forcée en appuyant sur la touche FLECHE HAUT.

TEST AUTO BOOST ECO INFO

PSol ion AUTO BOOST ECO INFO

12/ Laisser circuler le fluide pendant 10 minutes (le débulleur évacuera l'air encore présent dans le système). Mettre la pompe en vitesse 1, puis régler le débit sur une valeur de 2 L/min par capteur. Si la vitesse de la pompe n'est pas suffisante, passer à la vitesse supérieure.

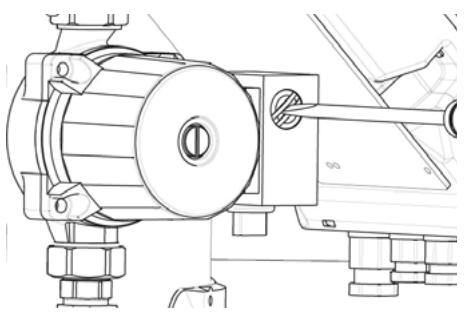

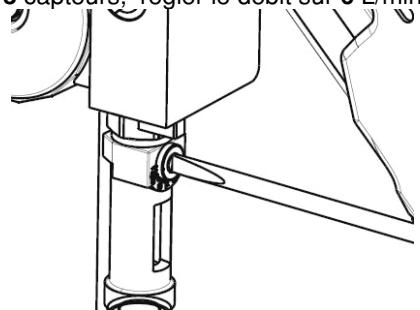

Réglage de la vitesse pompe

Pour 1 capteur, régler le débit sur 2 L/min. Pour 2 capteurs, régler le débit sur 4 L/min. Pour 3 capteurs, régler le débit sur 6 L/min.

Réglage du débit ( L/min) La valeur du débit est lue SOUS le flotteur.

13/Arrêter la circulation en appuyant sur la touche FLECHE BAS. Sortir du menu TEST en appuyant simultanément sur la touche CARRE et la touche FLECHE HAUT.

14/ Tester l'étanchéité du système en vérifiant que la pression n'évolue pas sur le manomètre durant 15min puis déconnecter la pompe de remplissage.

Pour accéder à ce menu (idem pour en sortir), appuyer simultanément sur les

touches

et

Dans ce menu, tous les paramètres ajustables peuvent être si nécessaire vérifiés et modifiés. Les valeurs entrées par défaut dans le réglage usine garantissent un fonctionnement optimal.

La quantité de valeurs indiquée dépend des fonctions optionnelles activées. Seules les valeurs nécessaires sont indiquées.

Une fois rentré dans le menu, l'appui sur la touche

permet de choisir le

paramètre à modifier et l'appui sur les touches

permet de modifier la

valeur des paramètres.

Les paramètres à régler

LANGUE

LANG Fr AUTO BOOST ECO INFO

Français

LANG Int AUTO BOOST ECO INFO

International

TYPE D'INSTALLATION

1. Ballon EC avec appoint électrique


TYPE AUTO BOOST ECO INFO

1. Ballon sans appoint


TYPE 2 AUTO BOOST ECO INFO

1. Ballon HY avec appoint hydraulique


TYPE 3 AUTO BOOST ECO INFO

Les différents schémas de raccordement sont présentés dans la schémathèque solaire.

PRESENCE TENSION HEURES CREUSES / HEURES PLEINES

NB : Ce réglage est disponible uniquement sur le type 1 (ballon avec appoint électrique).

Ce paramètre permet d'activer ou non une plage de fonctionnement de l'appoint électrique. Si le paramètre est réglé sur OFF, l'appoint électrique est autorisé à fonctionner tout le temps (tant que la température de consigne de l'appoint électrique n'est pas atteinte).

Si le paramètre est réglé sur ON, l'appoint électrique est autorisé à fonctionner dès qu'une tension est détectée sur le bornier d'entrée Signal HC/HP.

Attention: aucune puissance ne traverse ce bornier. Le signal commande l'appoint mais ne l'alimente pas. L'appoint est alimenté par le connecteur principal permanent en monophasé 230V ou en triphasé 400V (voir schéma électrique en page 2).

Si vous souhaitez que l'appoint électrique ne soit autorisé à fonctionner que pendant les créneaux d'heures creuses EDF, reliez votre contacteur HC/HP au bornier Signal HC/HP. Si vous souhaitez choisir les plages de fonctionnement de l'appoint électrique, reliez une horloge ou un programmateur au bornier Signal HC/HP.

HCHP OFF AUTO BOOST ECO INFO

Appoint électrique autorisé 24h/24 (HP)

HCHP ON AUTO BOOST ECO INFO

Appoint électrique autorisé selon signal

PRIORITE SOLAIRE

NB: Ce réglage est disponible uniquement si HC/HP est sur On Par défaut le système est parametré pour optimiser le rendement solaire

PrSo OFF AUTO BOOST ECO INFO

Priorite solaire annulée L'appoint peut fonctionner même si la pompe tourne.

PrSo on AUTO BOOST ECO INFO

Priorite solaire activée (Réglage d'usine) Privilégie le fonctionnement en mode solaire.

NB: La modification peut entraîner une baisse de rendement de l'installation.

NB : Ce réglage est disponible uniquement sur le type 1 (solaire et électrique).

Ce paramètre permet de modifier la température de l'eau chauffée par l'appoint électrique.

ELEC 65 °C AUTO BOOST ÉCO INFO

CONSIGNE ECS SOLAIRE

Ce paramètre permet de modifier la température maximale de stockage de l'eau chaude produite grâce au soleil.

Sol 70° AUTO BOOST ÉCO INFO

NB : La modification peut entraîner une baisse de rendement de l'installation.

DEBIT REGLE SUR LA POMPE SOLAIRE

La valeur du débit que vous avez réglé lors de l'installation doit être entrée dans ce menu. Ce paramètre est nécessaire pour le calcul du gain énergétique.

dEbt 4.0 AUTO BOOST ECO INFO

A B D F D B 8 6 4 2

Exemple du réglage du débit à 4 L/min soit 2 capteurs.

Ce paramètre permet de modifier la température de déclenchement des cycles de refroidissement du capteur.

SECU 120 °C AUTO BOOST ECO INFO

Attention : La température est réglée en usine en fonction de nos capteurs. Ne rien modifier sauf dans le cas de l'utilisation d'un capteur solaire d'une autre marque, en fonction des prescriptions du fabricant.

CONSIGNE HYDRAULIQUE (APPOINT CHAUDIERE / BOILER)

NB : Ce réglage est disponible avec le type 3 (solaire et appoint chaudière) uniquement.

BOOL 45° AUTO BOOST ECO INFO

Par défaut la consigne est réglée à 45°C donc le relais (Contact Chaudière) est :

• ouvert (Off), lorsque la température en haut du ballon est supérieure à 45°C.

- fermé (On), lorsque la température en haut du ballon est inférieure de 5° à la consigne (soit ici à 40°C).

Ce réglage est à effectuer en fonction de la source associée (voir schémathèque).

AFFICHAGE GAIN / VITESSE VARIABLE

GAIN OFF AUTO BOOST ECO INFO

Optimisation du rendement Pompe en vitesse variable

GAIN ON AUTO BOOST ECO INFO

Mesure du rendement Pompe en vitesse fixe

Plage de réglages

Consigne	Unité	Réglage usine	Valeur minimale	Valeur maximale
Consigne électrique	°C	65	55	70
Consigne ECS solaire	°C	70	60	70
Débit pompe	L/min	4	2	8
Protection capteur	°C	120	100	120
Consigne appoint chaudière	°C	45	40	65

Tableau des resistances PT1000 (sur capteur)

Température en °C	Résistance en ohm	Température en °C	Résistance en ohm
-30	882	60	1232
-20	921	70	1271
-10	960	80	1309
0	1000	90	1347
10	1039	100	1385
20	1077	120	1461
30	1116	140	1535
40	1155	200	1758
50	1194

Tableau des resistances CTN (sur ballon)

Température en °C	Résistance en ohm	Température en °C	Résistance en ohm
0	32400	75	1500
10	19800	80	1300
20	12500	85	1100
30	8000	90	917
40	5600	95	787
50	3600	100	679
60	2500	105	587
65	2000	110	510
70	1800	120	389

UTILISATION

UTILISATION DE LA REGULATION

Explication des symboles graphiques

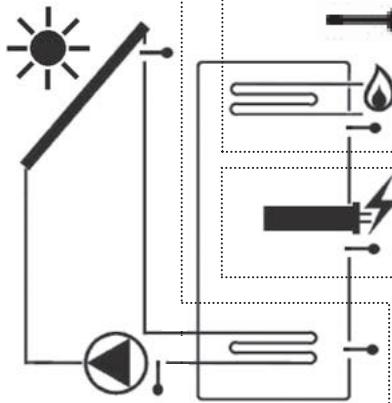

Le graphique suivant illustre tous les symboles susceptibles d'apparaître sur l'écran pendant le fonctionnement. Lors du fonctionnement et selon le menu sélectionné, seule une partie de ces symboles apparaîtra.

8888 MIN MOV MAX 8.88 °C % MIN L/min AUTO BOOST ÉCO INFO

Circuit solaire

Sonde capteur solaire

Circulateur solaire

Échangeur solaire

Sonde Retour Capteur

Présence Échangeur chaudière

Chaudière en marche

Sonde Chaudière

Appoint Électrique

Sonde Appoint Électrique

Le niveau d'eau chaude dans le ballon est représenté par ce pictogramme :

Les symboles

clignotent lorsqu'ils sont actifs.

Les modes de fonctionnement

Icônes graphiques		Description	Indication en service
		Fonctionnement automatique optimisé solaire et appoints	Le mode est sélectionné lorsque le pointeur ■ est positionné au dessus de l'icône
		Marche forcée de l'appoint électrique (relance)
		Fonctionnement solaire uniquement (appoints coupés)
		Absence prolongée : minimisation des apports pour éviter surchauffe
		Indications des conditions de service

MODE AUTOMATIQUE

AUTO

Ce mode permet la gestion optimisée de votre installation. Ce mode utilise les différents moyens de production de l'ECS, en optimisant vos coûts d'exploitation.

6.38 AUTO BOOST ECO INFO

6.38 AUTO BOOST ECO INFO

Ce mode donne la priorité au chauffage solaire de l'eau sanitaire. Lorsque les ressources solaires sont insuffisantes, les appoints sont autorisés à fonctionner selon les plages autorisées (par exemple heures creuses pour l'appoint électrique).

RELANCE ELECTRIQUE

BOOST

Ce mode concerne uniquement les installations de type 1 (avec appoint électrique).

Ce mode autorise le fonctionnement de votre appoint pendant un cycle de tarification Heure Pleine. Il est particulièrement intéressant en cas de manque d'ECS suite à une surconsommation ou à un manque de production solaire. A la fin du cycle de chauffe, la régulation reviendra au mode auto.

6.38 AUTO BOOST ECO INFO

PRODUCTION SOLAIRE SEULE

Dans ce mode, seul le capteur solaire assure la production d'eau chaude sanitaire. Les appoints (électrique et/ou hydraulique) sont désactivés de manière permanente.

6.38 AUTO BOOST ECO INFO

ABSENCE PROLONGEE

Ce mode permet, en cas d'absence prolongée, de protéger l'installation d'éventuelles surchauffes dans le capteur solaire.

Il est possible de programmer une durée d'absence prolongée, en appuyant sur les

touches

ou

Cette durée ne peut excéder 99 jours.

13J AUTO BOOST ECO INFO

Ici il a été programmé une absence de 13 jours. Pendant 13 jours les appoints ne seront pas autorisés à fonctionner puis seront de nouveau activés le 14 ^ème jour afin d'assurer la production d'eau chaude. La régulation revient en mode automatique à l'issue de la période programmée.

INFORMATIONS

Dans ce mode de service sont indiquées toutes les valeurs de mesure et conditions de service.

L'appui sur les touches

ou

permet de sélectionner l'information à afficher.

Température sonde capteur

5 01 92 °C AUTO BOOST ECO INFO

Température sonde appoint électrique

5 04 59° AUTO BOOST ECO INFO

Température sonde retour capteur

5 02 40 AUTO BOOST ECO INFO

Température sonde appoint hydro

5 05 59 ° AUTO BOOST ECO INFO

Durée fonctionnement pompe

2841 H AUTO BOOST ECO INFO

Température sonde ECS solaire

5 03 42 AUTO BOOST ECO INFO

Gain cumulé du capteur solaire *

GAIN 1.11 AUTO BOOST ECO INFO

* Le gain s'affiche uniquement s'il a été validé dans le mode installateur.

Pour chaque sonde de température, trois températures seront affichées de la manière suivante :

Valeur actuelle

41 °C AUTO BOOST ECO INFO

Valeur maxi atteinte

82 °C AUTO BOOST ECO INFO

Après 10 secondes sans appui, la régulation reviendra en fonctionnement automatique. La dernière information sélectionnée restera affichée.

Les valeurs peuvent être réinitialisées par appui simultané sur les touches

TESTS

Pour accéder à ce menu (ou pour en sortir), appuyer simultanément sur les touches

TEST AUTO BOOST ÉCO INFO

Pendant les phases de mise en service et de contrôle de l'installation, le mode TEST peut être choisi. Grâce à cela, il est possible de commander les actionneurs. Durant le mode TEST aucun réglage automatique de l'installation n'est effectué. Afin d'éviter une mauvaise utilisation, la commande de l'actionneur passera automatiquement après une durée déterminée en mode "OFF".

Une fois rentré dans le menu l'appui sur la touche

permet de choisir

l'actionneur à piloter et l'appui sur les touches

permet

d'activer/désactiver l'actionneur.

• Test de la pompe solaire (8 heures maximum)

PSol OFF AUTO BOOST ECO INFO

Arrêt circulateur

PSol ion AUTO BOOST ECO INFO

Marche circulateur

• Test de l'appoint électrique (2 minutes maximum)

ELEC OFF AUTO BOOST ECO INFO

Arrêt de l'appoint électrique

ELEC ION AUTO BOOST ECO INFO

Marche de l'appoint électrique

• Test de l'appoint hydraulique (10 minutes maximum)

Mise en marche de la chaudière, si pilotée par régulation.

boiL OFF AUTO BOOST ECO INFO

Arrêt commande appoint chaudière

boiL ion AUTO BOOST ECO INFO

Marche commande appoint chaudière

EN CAS DE PROBLEME

En cas de pannes dans l'installation, il faut en principe distinguer deux catégories :

• les pannes qui sont reconnues par le régulateur et qui, par conséquent, peuvent être indiquées ;
• les pannes qui ne peuvent pas être indiquées par le régulateur.

Pannes avec message d'erreur

Un signal sonore se fait entendre lorsque le régulateur détecte un défaut. On peut arrêter ce signal sonore en appuyant sur n'importe quelle touche.

Visualisation de la panne sur l'afficheur		Défaut	Action à effectuer
Err 1	Bip et pictogrammesonde capteurs clignote	Défaut sondecapteurs	Vérifier le câble de lasondeVérifier la résistancede la sonde etéventuellement laremplacer
Err 2	Bip et pictogrammesonderetour capteursclignote	Défaut sonde retourcapteur	Vérifier le câble de lasonde
Err 3	Bip et pictogrammesonde échangeurs solaireclignote	Défaut sonde basballon (échangeursolaire)	Vérifier le câble de lasonde
Err 4	Bip et pictogrammesonde appoint électriqueclignote	Défaut sonde milieuballon (résistanceélectrique)	Vérifier le câble de lasonde
Err 5	Bip et pictogrammesonde appointhydraulique clignote	Défaut sonde hautballon (appointhydraulique)	Vérifier le câble de lasonde
Err 6	Bip	Défaut ACI court-circuit	Vérifier le câble del'anode ACI
Err 7	Bip	Défaut ACI circuitouvertOUChauffe-eau vide	Vérifier le câble del'anode ACIVérifier que lechauffe-eau est rempli

Pannes sans message d'erreur sur le régulateur

Visualisation de la panne sur l'afficheur	Causes possibles	Mesures
Aucun affichageEcran éteint	Alimentation réseau 230V non-disponible	Connector ou déconnecter le régulateurVérifier les fusibles de l'installation électrique pour la connexion
	Appareil défectueux	Consulter le Service Client
Le régulateur ne fonctionne pas	Régulateur est en mode manuelConditions de connexion non-satisfaisantes	Quitter le menu « Mode manuel »Attendre que les conditions requises pour la connexion soient remplies
Le symbole Pompe tourne, mais la pompe ne fonctionne pas	Connexion à la pompe interrompuePompe gomméeAbsence de tension dans le relais	Vérifier le câble de la pompeLibérer la marche de la pompeConsulter le Service Client
Grandes variations de températures à courts intervalles	Câbles de sonde posés à proximité des câbles 230VCâbles de sonde longs rallongés sans blindageAppareil défectueux	Changer position des câbles de sonde ; éloigner les sondes des câbles de 230VBlinder les câbles de sondeConsulter le Service Client

CARACTERISTIQUES TECHNIQUES

Alimentation	230 ou 400 V CA, 50 Hz, -10% +15%
Section max. raccords	2,5 mm ^2 fin / à 1 fil
Température de fonctionnement	0°C à 50°C
Température de stockage	-10°C à 65°C

MAINTENANCE

Voir tableau de maintenance en page 26-27.

CARACTERISTIQUES DES BALLONS

Caractéristiques	Unités	EC 200	EC 300	EP 300	EC 400	H 300	H 400
Capacité	L	200	300	300	395	300	395
Pression maxi d'utilisation	bar	6	6	6	6	6	6
Température maxi (°C)	°C	85	85	85	85	85	85
Dimensions et poids
Hauteur	mm	1279	1780	1780	1634	1780	1634
Profondeur	mm	653	653	653	694	653	694
Profondeur vase d'expansion déporté	mm	584	584	584	678	584	678
Largeur	mm	787	787	787	911	787	911
Poids à vide sans station	kg	65	95	95	151	101	157
Poids à vide avec station	kg	75	105	105	161	111	167
Poids en charge avec station	kg	265	395	395	546	395	546
Apport solaire
Surface échangeur solaire	m^2	0,83	1	1	1	1	1
Puissance solaire	kW	28	34	34	34	34	34
Perte de charge	mbar	27	31	31	31	31	31
Volume échangeur	L	5,8	6,3	6.3	6.3	6.3	6.3
Pression maxi échangeur	bar	6	6	6	6	6	6
Appoint chaudière
Surface échangeur chaudière	m^2	-	-	-		0,66	0,66
Puissance chaudière	kW	-	-	-	-	24,6	24,6
Volume appoint chaudière	L	-	-	-	-	107	173
Volume échangeur	L					4,9	4,9
Perte de charge	mbar	-	-	-	-	30	30
Pression maxi échangeur	bar	-	-	-	-	6	6
Pression d'épreuve	bar	-	-	-	-	12	12
Temps de réchauffage 10 à 65°C	min	-	-	-	-	26	35
Appoint électrique
Puissance résistance	kW	1,8	2,4	2,4	2,4	2,4*	2,4*
Alimentation	V	230/400	230/400	230/400	230/400	230/400	230/400
Type	-	Stéatite	Stéatite	Stéatite	Stéatite	Stéatite	Stéatite
Volume appoint électrique	L	90	180	119	225	108*	174*
Température appoint électrique	°C	65 +/-5	65 +/-5	65 +/-5	65 +/-5	65 +/-5	65 +/-5
Composants station solaire et accessoires
Vase d'expansion	L	18	18	18	18	18	18
Soupape de sécurité	bar	6	6	6	6	6	6
Manomètre	-	Oui	Oui	Oui	Oui	Oui	Oui
Débitmètre	-	Oui	Oui	Oui	Oui	Oui	Oui
Réglage mitigeur thermostatique	°C	50	50	50	50	50	50

* En option.

OPERATIONS DE MAINTENANCE : à faire réaliser uniquement par un professionnel agréé

TABLEAU DE MAINTENANCE	Contraintes matérielles	Accès sur le toit *	1 an	2 ans
Contrôle de la pression hydrauliqueLecture sur le manomètre(entre 3 et 3,5 bars, à froid)		NON	P =	P =
Contrôle et réglage du débitLecture et ajustement du débitmètre en mode marche forcée(2 L/min par capteur)		NON	AvantDébit =Après	AvantDébit =Après
Contrôle du fluide caloporteurUtiliser papier pH, réfractomètre...(pH > 7 et taux de glycol à 45 %)		NON		pH =Taux =
Contrôle de la pression de gonflage du vase d'expansionMesure sur vase vidangé, à pression atmosphérique(Gonflage si besoin, Pression de gonflage = 2,5 bars)	Vidange partielle de l'installation	NON		P initiale =P finale =
Remplissage si pression à froid < 3 barsRemplir l'installation, purger, et régler la pression(Pression du circuit solaire à froid = 3 bars après purge)NB : si le purgeur au niveau des capteurs est situé sur le toit, seule une société habilitée et équipée pour le travail en hauteur est apte à faire l'intervention.	Pompe de remplissage	NON *sauf si purgeur à l'extérieur	Remplissage siperte de pression uniquement	RemplissageP=
Contrôle de paramètres de la régulationVérifier que les paramètres sont conformes au type d'installation		NON	Paramètres OK?OUI / NON
Contrôle des témoins de défaut de la régulationVérifier qu'aucun défaut de témoin n'apparaît, corriger si nécessaireNB : si la sonde capteur doit être vérifiée ou remplacée, seule une société habilitée et équipée pour le travail en hauteur est apte à faire l'intervention.		NON *sauf si remplacement de sonde capteur nécessaire	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON
Contrôle de la température de l'eau mitigéeMesure de la température en sortie de mitigeur(Vérifier la valeur selon le type d'installation : voir schématèque)		NON	Temp eau =	Temp eau =
Contrôle de l'étanchéitéVérification des raccords hydrauliques et resserage si besoin(pas de fuite à la presion de service > 3 bars)		OUI *	Fuite ?OUI / NON
Contrôle de l'état des gaines isolantesVérification visuelle de l'isolant des flexibles de raccordement capteur		OUI *		Gaines dégradées?OUI / NON
SUIVI : Indiquez la date de la visite et appliquer le cachet de l'entreprise* ATTENTION : Les opérations nécessitant un accès sur le toit doivent être effectuées uniquement par un personnel habilité et en respect de la réglementation sur le travail en hauteur :Décret N° 2004-924 du 1er septembre 2004, retranscrit dans le code du travail aux articles : R 233-13-20 à 37.			Date et cachet de l'entreprise	Date et cachet de l'entreprise

3 ans	4 ans	5 ans	6 ans	7 ans	8 ans	9 ans	10 ans
P =	P =	P =	P =	P =	P =	P =	P =
AvantDébit =Après	AvantDébit =Après	AvantDébit =Après	AvantDébit =Après	AvantDébit =Après	AvantDébit =Après	AvantDébit =Après	AvantDébit =Après
	pH =Taux =		pH =Taux =		pH =Taux =		pH =Taux =
	P initiale =P finale =		P initiale =P finale =		P initiale =P finale =		P initiale =P finale =
Remplissagesi perte de pression uniquement	RemplissagesP=	Remplissagesi perte de pression uniquement	RemplissagesP=	Remplissagesi perte de pression uniquement	RemplissagesP=	Remplissagesi perte de pression uniquement	RemplissagesP=
Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON	Témoins OK ?OUI / NON
Temp eau =	Temp eau =	Temp eau =	Temp eau =	Temp eau =	Temp eau =	Temp eau =	Temp eau =
	Gaines dégradées?OUI / NON		Gaines dégradées?OUI / NON		Gaines dégradées?OUI / NON		Gaines dégradées?OUI / NON
Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise	Date et cachet de l'entreprise

Le montage et la première mise en service ne doivent être exécutés que par un spécialiste agréé. Celui-ci assume la responsabilité d'une installation et d'une première mise en service conformes à la règle et aux prescriptions du fabricant.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Sécurité durant l'installation :

En France : Les mesures relatives à l'exécution de travaux temporaires en hauteur sont soumises au décret n° 2004-924 du 1er septembre 2004 et transcrites dans le code du travail aux articles R.223-13-20 à 37.Veillez à prendre en compte toutes les précautions qui s'avèrent nécessaires.

• La pose d'un régulateur thermostatique (fourni) en sortie de chauffe-eau est obligatoire. Il sera réglé en fonction des performances du matériau des canalisations ou de l'élément qui se trouve en aval du chauffe-eau solaire (chauffe-eau électrique, chaudière,...). Voir schémathèque pour le détail.
• Les appareils doivent être utilisés dans la gamme de pressions pour lesquelles ils ont été conçus.
• Raccordement, évacuation :
• Installer obligatoirement un dispositif de sécurité hydraulique comprenant au minimum une soupape de pression, montée directement sur l'entrée d'eau froide.
• Ne pas obturer l'orifice d'écoulement de la soupape. Raccorder l'évacuation de la soupape aux eaux usées.
• Veiller à ne pas intervertir les raccordements eau chaude (rouge), eau froide (bleu).
  • Vérifier l'absence de fuites.

Remplissage circuit solaire :

Lors des opérations de purge (au niveau du purgeur ou de la bouteille de dégazage), du liquide très chaud peut s'écouler. Afin d'éviter tout risque de brûlure, prendre les précautions d'usage qui s'imposent (gants...)

Raccordement électrique :

• Un raccordement en direct sur les résistances de l'appoint électrique (sans passer par le thermostat) est formellement interdit car il est dangereux, la température de l'eau n'étant plus limitée.
• Pour éviter tout échauffement du câble d'alimentation, respecter le type et la section de câble préconisés dans la notice d'installation. Dans tous les cas, respecter les réglementations en vigueur.
• S'assurer de la présence en amont d'une protection électrique de l'appareil et de l'utilisateur (exemple, pour la France, présence d'un disjoncteur différentiel 30 mA).
• Vérifier le bon serrage des connexions.
• Relier impérativement l'appareil à une bonne connexion terre.
• S'assurer que les parties sous tension reste inaccessibles (présence des capots dans leur état d'origine). Les passages de câbles doivent être adaptés aux diamètres de ceux-ci.

Transformation :

- Toute modification de l'appareil est interdite. Tout remplacement de composant doit être effectué par un professionnel avec des pièces adaptées.

Fin de vie :

• Avant démontage de l'appareil, mettre celui-ci hors tension et procéder à sa vidange.
• La combustion de certains composants peut dégager des gaz toxiques, ne pas incinérer l'appareil.

Garantie Or Avec la Garantie Or, Thermor s'engage sur la qualité professionnelle de sa gamme Biopack GARANTIE OR Qualité Professionnelle Cuve, corps de chauffe émaillé et capteurs : 5 ans Éléments électriques et pièces amovibles : 2 ans

ZA Charles Beauhaire • 17, rue Croix Fauchet • BP 46

45141 Saint Jean de la Ruelle cedex

58, avenue du général Leclerc • 92340 Bourg La Reine

1270011 - C
