BELLE ILE - Sèche-serviettes THERMOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-serviettes soufflant mural
Marque	Thermor
Modèle	Belle Île
Alimentation électrique	230 V mono, 50 Hz
Puissance approximative	1500 W (estimation)
Dimensions estimées (H x L x P)	80 cm x 50 cm x 15 cm
Poids estimé	10 kg
Classe de protection	Classe II
Fonctions principales	Chauffage, Programmation, Turbo Max 2h, Hors Gel
Mode de régulation	Thermostat mécanique (molette) + programmateur externe (fil pilote)
Indicateurs	Témoin de chauffe, Voyant mode Programmation
Installation	Murale, avec patte d'accrochage et porte-serviettes
Distance minimale au sol (boîtier raccordement)	25 cm dans locaux humides
Volume d'installation recommandé (norme NFC 15100)	Volume 2 (appareil classe II accessible depuis baignoire)
Programmation journalière	Picots réglables par pas de 15 minutes
Température Hors Gel	7°C ±3°C
Protection contre la surchauffe	Arrêt automatique en cas d'obstruction des grilles ; redémarrage après 15 min en position Stop
Entretien courant	Dépoussiérage des grilles deux fois par an avec aspirateur ou brosse
Entretien approfondi	Vérification intérieure tous les 5 ans par un professionnel
Nettoyage carrosserie	Chiffon humide, pas de produits abrasifs
Service après-vente	N°Azur 0 810 0 810 45 (France métropolitaine), fax [phone]
Site web	www.thermor.fr
Garantie	Non précisée, se référer au vendeur

FOIRE AUX QUESTIONS - BELLE ILE THERMOR

Comment installer le sèche-serviettes Belle Île ?

L'installation doit être réalisée par un professionnel qualifié. Fixez d'abord la patte d'accrochage au mur (points de perçage inférieurs à 1,30 m du sol), puis le porte-serviettes. Raccordez l'appareil en 230 V mono 50 Hz via un boîtier à au moins 25 cm du sol. Enfin, posez le sèche-serviettes incliné sur les supports et basculez-le jusqu'au clic de verrouillage.

Quelle est la distance minimale par rapport au sol ?

Le boîtier de raccordement doit être installé à au moins 25 cm du sol dans les pièces humides (salle de bains, cuisine). L'appareil lui-même doit être placé à une hauteur adaptée, avec les points de perçage inférieurs de la patte à 1,30 m du sol.

Comment programmer les périodes de chauffe ?

Utilisez le mode Programmation (molette A sur Program) après avoir raccordé un programmateur externe via le fil pilote. Réglez l'horloge et basculez les picots vers l'intérieur pour le mode Chauffage, vers l'extérieur pour le mode Turbo Max 2h (1 picot = 15 minutes). La température de base est réglée avec la molette B.

Que faire en cas de surchauffe ?

L'appareil s'arrête automatiquement si une grille est obstruée. Supprimez l'obstacle, mettez la molette A sur Stop, patientez environ 15 minutes, puis remettez en fonctionnement. Le voyant de marche peut rester allumé, c'est normal.

Comment nettoyer l'appareil ?

Dépoussiérez les grilles supérieures et inférieures deux fois par an avec un aspirateur ou une brosse. La carrosserie se nettoie avec un chiffon humide sans produits abrasifs. Tous les cinq ans, faites vérifier l'intérieur par un professionnel.

Puis-je utiliser le mode Turbo en continu ?

Non. Le mode Turbo Max 2h s'arrête automatiquement au bout de 2 heures. En cas d'oubli, l'appareil repasse en mode Stop. Vous devez alors repositionner la molette A sur le mode souhaité (Chauffage ou Program).

Comment raccorder le fil pilote ?

Le fil pilote (noir) ne doit pas être branché à la terre. Raccordez-le au programmateur externe. Si protégé par un différentiel 30 mA, l'alimentation du fil pilote doit aussi l'être. Les ordres sont transmis par tension (0 V, 230 V, -115 V, +115 V) selon le mode.

Quelle température pour le mode Hors Gel ?

Le mode Hors Gel maintient une température ambiante d'environ 7°C ±3°C. Pour l'activer, mettez la molette A sur Chauffage et la molette B sur le symbole ✿ (flocon).

Comment déverrouiller l'appareil du mur ?

Utilisez un tournevis plat pour pousser la languette située en haut à gauche de la patte d'accrochage, derrière l'appareil. Soulevez ensuite le sèche-serviettes, basculez-le en avant et retirez-le des supports S1.

Où trouver les pièces détachées ?

Contactez le service Thermor au N°Azur 0 810 0 810 45 (appel local depuis un poste fixe en France métropolitaine) ou par fax au 02 38 71 38 89. Vous pouvez aussi consulter le site www.thermor.fr.

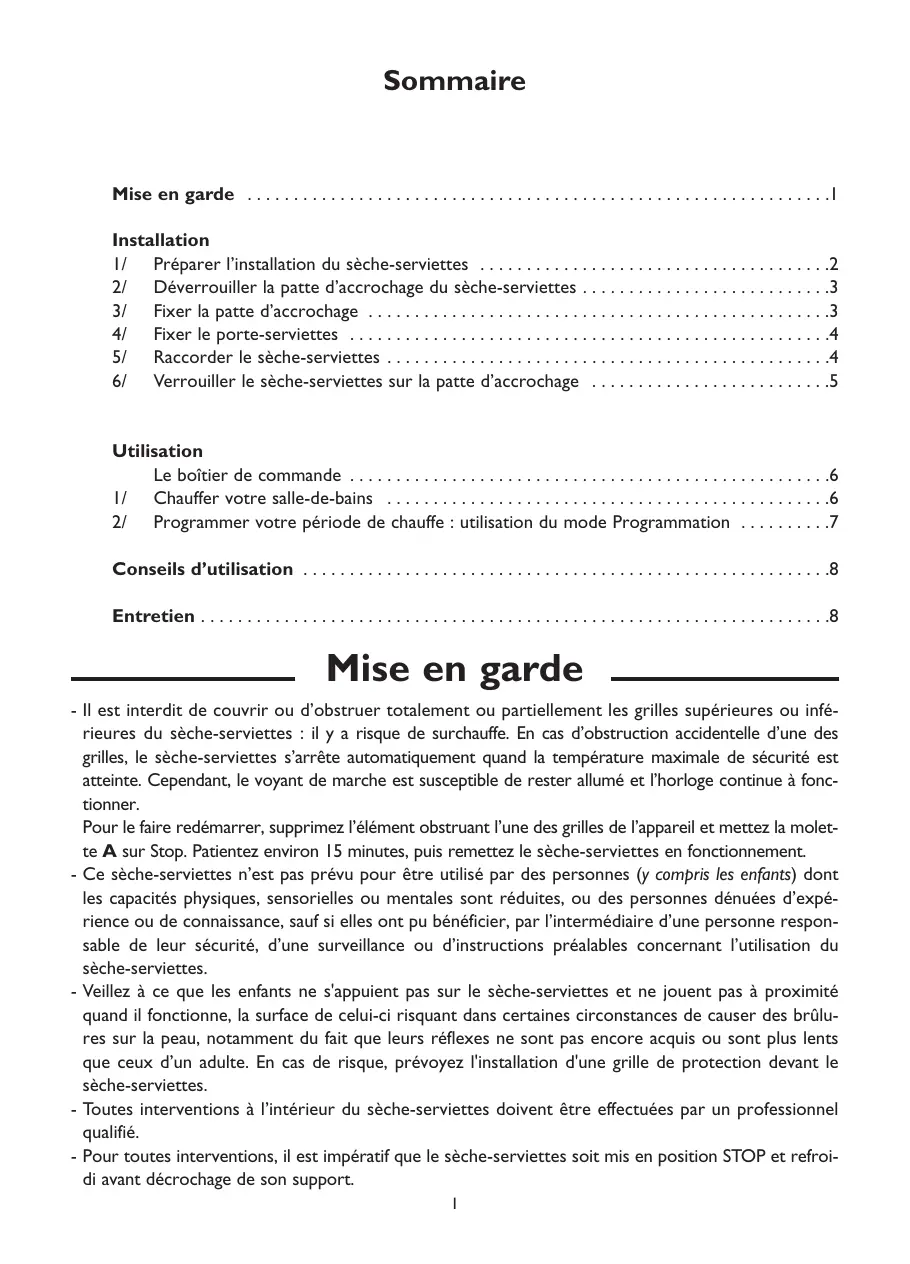

MODE D'EMPLOI BELLE ILE THERMOR

I/ Préparer l'installation du sèche-serviettes ....2
2/ Déverrouiller la patte d'accrochage du sèche-serviettes ....3
3/ Fixer la patte d'accrochage ....3
4/ Fixer le porte-serviettes .... 4
5/ Raccorder le sèche-serviettes ....4
6/ Verrouiller le sèche-serviettes sur la patte d'accrochage ....5

Utilisation

Le boîtier de commande ....6

I/ Chauffer votre salle-de-bains ....6

2/ Programmer votre période de chauffe : utilisation du mode Programmation .....7

Conseils d'utilisation ....8

Entretien ....8

Mise en garde

• Il est interdit de couvrir ou d'obstruer totalement ou partiellement les grilles supérieures ou inférieures du sèche-serviettes : il y a risque de surchauffe. En cas d'obstruction accidentelle d'une des grilles, le sèche-serviettes s'arrête automatiquement quand la température maximale de sécurité est atteinte. Cependant, le voyant de marche est susceptible de rester allumé et l'horloge continue à fonctionner.
  Pour le faire redémarrer, supprimez l'élément obstruant l'une des grilles de l'appareil et mettez la molette A sur Stop. Patientez environ 15 minutes, puis remettez le sèche-serviettes en fonctionnement.
• Ce sèche-serviettes n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation du sèche-serviettes.
• Veillez à ce que les enfants ne s'appuient pas sur le sèche-serviettes et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le sèche-serviettes.
• Toutes interventions à l'intérieur du sèche-serviettes doivent être effectuées par un professionnel qualifié.
• Pour toutes interventions, il est impératif que le sèche-serviettes soit mis en position STOP et refroidi avant décrochage de son support.

Nous vous remercions de votre choix et de votre confiance. Le Sèche-serviettes que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Les références de votre sèche-serviettes

Elles sont situées sur le côté droit de l'appareil.

Le Code commercial et le Numéro de série identifient auprès du constructeur le sèche-serviettes que vous venez d'acquérir.

Installation

I/Préparer l'installation du sèche-serviettes Règles d'installation

• Ce sèche-serviettes a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
• L'appareil doit être alimenté en 230 V Mono 50Hz.
• Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol.

Tenir le sèche-serviettes éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...).

Ne pas l'installer sous une prise de courant fixe.

Volume I	Pas d'appareil électrique
Volume 2	Appareil électrique à condition que l'interrupteur et autres dispositifs de commandes ne soient pas accessibles depuis la douche ou la baignoire (Norme EN 60 335-2-30).Appareil électrique Classe II
Volume 3	Appareil électrique Classe II
Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.

Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement).

L'installation d'un appareil en altitude provoque une élévation de la température de \ sortie d'air (de l'ordre de 10^ par 1000 m de dénivelé).

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

2/ Déverrouiller la patte d'accrochage du sèche-serviettes

Nous vous conseillons de poser le sèche-serviettes à plat face vers le sol en conservant les cales de protection.

1	Munissez-vous d’un tournevis plat et soulevez la languette en veillant à ne pas la déformer.
2	Tout en maintenant la languette soulevée, poussez la patte d’accrochage vers le bas du sècheserviettes pour dégager les crochets supérieurs.
3	Faîtes pivoter la patte d’accrochage autour des crochets inférieurs.
4	Retirez la patte d’accrochage.

3/ Fixer la patte d'accrochage

1	Posez la patte d'accrochage contre le mur. Veillez à ce que les points de perçage inférieurs soient à 1,30 m du sol. Repérez les 4 points de perçage.		2	Percez les 4 trous et mettez des chevilles.En cas de support particulier, utilisez des chevilles adaptées (ex : placoplâtre).
			3	Positionnez et vissez la patte d'accrochage.

4/ Fixer le porte-serviettes

1	Détachez les 2 cache vis		2	Mettez le porte-serviettes en butée contre la patte d'accrocha-ge et pointez les 4 points de per-cage.
3	Percez les 4 trous et montez l'ensemble avec les vis fournies.
4	Positionnez les deux cache vis sur les points de perçage infé-rieurs.

5/Raccorder le sèche-serviettes

Le sèche-serviettes doit être alimenté en 230 V Mono 50Hz.

• L'alimentation du sèche-serviettes doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
• Le raccordement au secteur se fera à l'aide du câble du sèche-serviettes par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.
• Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

Schéma de raccordement du sèche-serviettes

- Coupez le courant et branchez les fils d'après le schéma suivant :

- Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un programmateur ou d'un gestionnaire.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :

	CONFORT	ECO	HORS GEL	ARRET DU CHAUFFAGE DELESTAGE	CONFORT -1°C	CONFORT -2°C
SIGNAL A TRANS-METTRE	—		—
MESURE ENTRE LE FIL PILOTE ET LE NEUTRE	0 Volt	230 Volt	-115 Volts négative	+115 Volts positive	230 Volts pendant 3 s	230 volts pendant 7 s

6/ Verrouiller le sèche-serviettes sur la patte d'accrochage

1

Posez le sèche-serviettes incliné sur les supports S1.

2

Faîtes pivoter le sèche-ser-viettes en le soulevant pour le poser sur les supports S2.

3

Abaissez le sèche-ser-viettes sur la patte d'accrochage. Un clic vous indique que le sèche-ser-viettes est fixé et ver-rouillé.

Pour déverrouiller le sèche-serviettes de la patte d'accrochage, munissez-vous d'un tournevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur.

Soulevez le sèche-serviettes tout en maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports S1.

Le boîtier de commande

A Molette de choix des modes

B Molette Chauffage

C Témoin de chauffe

D Molette Turbo Max 2h

E Voyant du mode Programmation

I/Chauffer votre salle-de bains.

Ce mode vous permet d'obtenir la bonne température ambiante. La durée de montée en température de la salle de bains est fonction des dimensions de celle-ci, des températures intérieures et extérieures et de celle des locaux contigus, ainsi que du débit de la Ventilation Mécanique Contrôlée (VMC).

CE QUE VOUSVOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE POUR L'OBTENIR		CE QUI VASE PASSER
Mettre enmarche lechauffage.		Je mets la moletteAsur la position Chauffage.	Le voyant de mode Chauffages'allume.
Trouverla bonnetempérature.		Je règle la moletteB.Le voyant de chauffec s'allume si la température ambiante est inférieure à celle désirée. J'attends quelques heures pour que celle-ci se stabilise.Si la température de la pièce me convient, le réglage est terminé.Si la température ne me convient pas, j'ajuste la molette en procédant progressivement en m'aidant des crans (un cran à la fois).	Le voyant de mode Chauffages'allume.J'ai trouvé la température qui me procure une sensation de bien-être.
Elever rapi-dement latempératurede ma salle-de-bains etchauffer mes serviettes.		Je mets la moletteAsur la position Turbo Max 2h.Je règle la moletteD.En cas d'oubli, le mode Turbo sera coupé automatiquement au bout de 2 heures. Le sèche-serviettes se mettra alors en Mode Stop. Dans ce cas, n'oubliez pas de repositionner la moletteAdans le mode souhaité (sinon l'appareil reste en mode Stop).	La température de la pièce va monter rapidement etmes serviettes vont chauffer.

2/ Programmer votre période de chauffe : utilisation du mode Program ⏻

En connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de température Confort et Eco (reportez-vous à la notice jointe à votre programmateur).

La température réglée par la molette B est la température de base qui va servir de référence à la température souhaitée en fonction de la programmation.

Ordre	Abaissement
CONFORT -1°C	-1°C
CONFORT -2°C	-2°C
ECO	-3,5°C
HORS GEL	température ambiante maintenue à environ 7°C.
ARRET	arrêt immédiat du chauffage (utilisé pour le délestage).

NB: En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de l'ordre de 12 secondes.

CE QUE VOUSVOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE POUR L'OBTENIR		CE QUI VASE PASSER
Mettre lesèche-serviettesen modeProgrammation.		Je détermine la température Confort quime servira de base pour programmer mesabaissements.Je mets la moletteAsur Program.Si la température est inférieure à celledésirée dans le mode choisi (températurede Confort dans le mode Confort et température abaissée dans le mode Eco), le voyantde chauffeCs'allume.	Le voyant dechauffeCs'allume.
	PROGRAM
Passer automatiquement du mode Chauffage au mode Turbo Max 2 h.	PROGRAM	- Je règle l'heure: en tournant le cadran del'horloge dans le sens des aiguilles d'unemontre jusqu'à ce que l'heure actuelle(celle de ma montre) soit en face de la flè-che située en haut à droite. J'affine éventuellement en faisant tourner l'aiguillecentrale.- Je choisis mon programme journalier: enface du marquage des heures, je basculeles picots vers l'intérieur pour le modeChauffage, vers l'extérieur pour le modeTurbo Max 2h (1 picot = 15 minutes defonctionnement).- Je mets la moletteAsur Program pouractiver ma programmation.	Exemple deprogramma-tion: J'occupela salle debains de 7h à8h et de 21h à22h. Je pro-gramme lemode TurboMax 2h de6h30 à 7h30(8h30 si sécha-ge des serviet-tes), et de20h30 à21h30.

Conseils d'utilisation

CE QUE VOUSVOULEZ FAIRE	CE QUE VOUS DEVEZ FAIRE		CE QUI VA SE PASSER
Aérer la pièce		Je mets la molette A sur ⏻.	Le sèche-serviettes ne chauffe plus. Le voyant de chauffe C s’éteint.
Partir plus de 24 heures ou durant l’été ou l’hiver.		Je mets la molette A sur Chauffage.Je mets la molette B sur ✿.	Mon sèche-serviettes maintiendra une température de 7°C ±3 correspondant à une température Hors Gel.

Entretien

• Pour conserver les performances de l'appareil, il est nécessaire, environ deux fois par an, d'effectuer, à l'aide d'un aspirateur ou d'une brosse, le dépoussiérage des grilles de l'appareil.
• Tous les cinq ans, faites vérifier l'intérieur de l'appareil par un professionnel.
• En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air,...) et la propreté de l'air. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
• La carrosserie de l'appareil peut être nettoyée avec un chiffon humide.

Ne jamais utiliser de produits abrasifs.

Belle-Île

Sèche-serviettes soufflant

Towel dryer

Vous venez d'acquérir un sèche-serviettes soufflant Belle-Île et nous vous remercions de votre confiance. Conçu et fabriqué dans un souci permanent de perfection, cet appareil vous apportera entière satisfaction pendant de longues années.

Nous vous remercions de lire attentivement cette notice de façon à :

• rendre votre installation conforme aux normes,
• optimiser les performances de fonctionnement de votre appareil.

Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non respect des instructions se trouvant dans ce document.

Pièces détachées

Conseils avant et après-vente

N°Azur 0 810 0 810 45

Prix d'un appel local depuis un poste fixe en France métropolitaine

Fax:[phone]

Depuis l'étranger - tél : [phone]

Thermor

www.thermor.fr
