MODE D'EMPLOI AMADEUS EVOLUTION THERMOR

Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.

* Ces renseignements se trouvent sur la plaque signalétique située sur le côté droit de l’appareil.

Type de l’appareil* :

Cachet de l’installateur :

Verrouiller le panneau rayonnant sur la patte d’accrochage6

Utilisation En cas de problème18

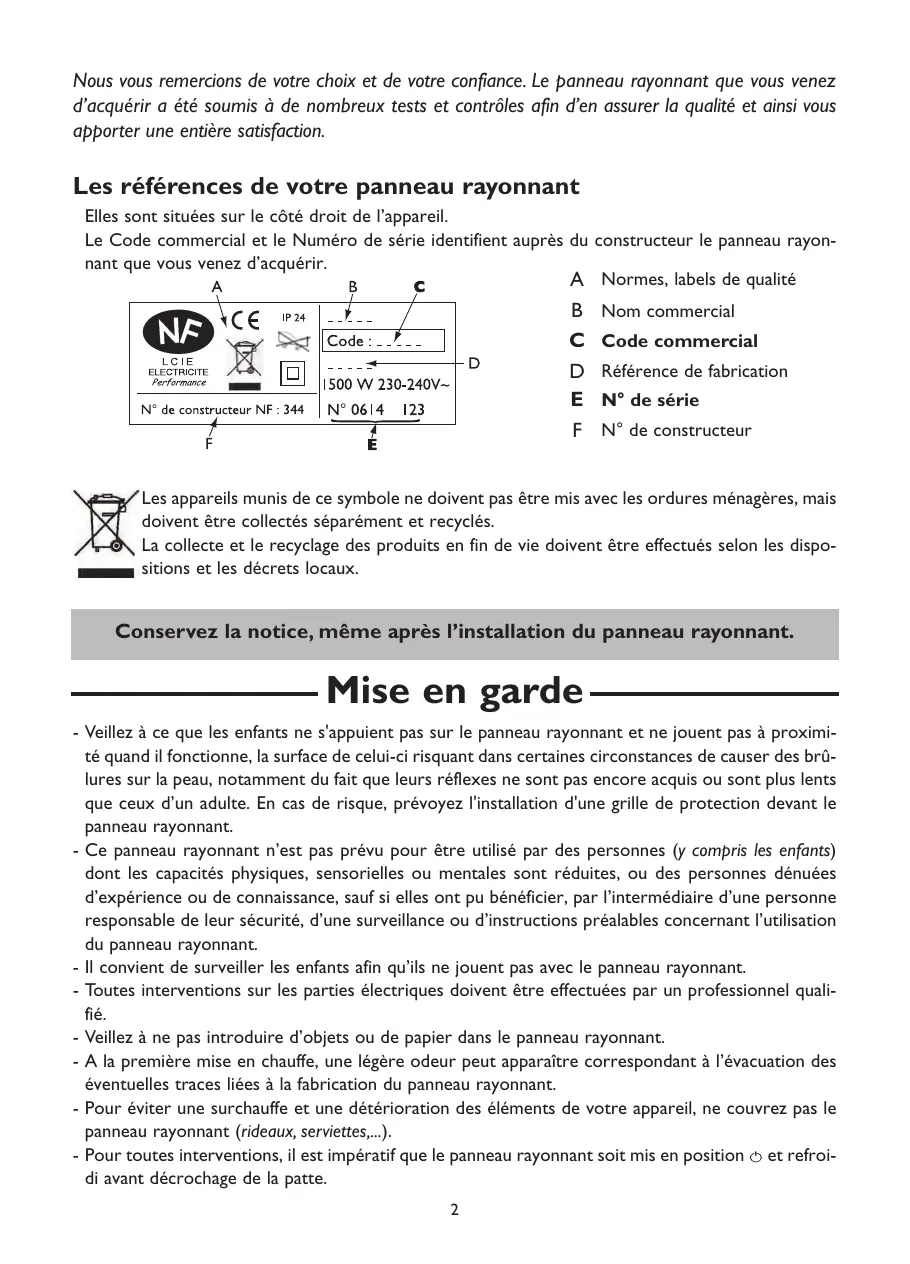

Elles sont situées sur le côté droit de l’appareil. Le Code commercial et le Numéro de série identifient auprès du constructeur le panneau rayonnant que vous venez d’acquérir. A Normes, labels de qualité

B C D E F Nom commercial

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

Conservez la notice, même après l’installation du panneau rayonnant.

- Veillez à ce que les enfants ne s'appuient pas sur le panneau rayonnant et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le panneau rayonnant. - Ce panneau rayonnant n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation du panneau rayonnant. - Il convient de surveiller les enfants afin qu’ils ne jouent pas avec le panneau rayonnant. - Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié. - Veillez à ne pas introduire d’objets ou de papier dans le panneau rayonnant. - A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication du panneau rayonnant. - Pour éviter une surchauffe et une détérioration des éléments de votre appareil, ne couvrez pas le panneau rayonnant (rideaux, serviettes,...). - Pour toutes interventions, il est impératif que le panneau rayonnant soit mis en position et refroidi avant décrochage de la patte. 2

PRÉPARER L’INSTALLATION DU PANNEAU RAYONNANT Règles d’installation - Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de raccordement au moins à 25 cm du sol. Tenir le panneau rayonnant éloigné d’un courant d’air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...). Ne pas l’installer sous une prise de courant fixe. Le panneau rayonnant est équipé d’un système de détection dont le capteur est situé sur la façade de l’appareil.

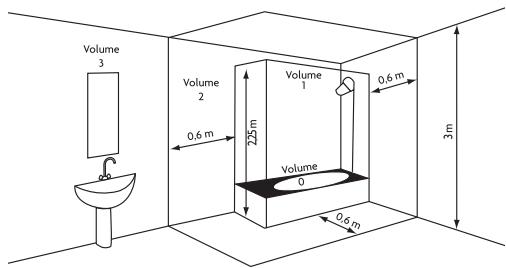

Volume 1 Pas d’appareil électrique

Volume 2 Appareil électrique Classe II - IP X4 Volume 3 Appareil électrique Classe II Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude de 1000 m (risque de mauvais fonctionnement). L'installation d'un appareil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivelé). Il est interdit de monter un appareil vertical horizontalement et vice-versa. Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

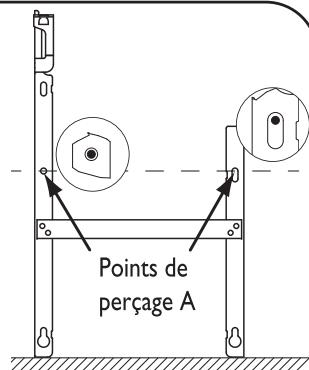

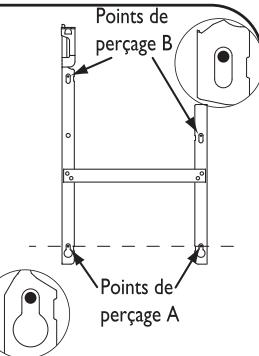

Repérez les points de perçage A.

Les points de perçage A donnent la position des fixations inférieures.

Les points de perçage B donnent la position des fixations supérieures.

Percez les 4 trous et mettez des chevilles.

En cas de support particulier, utilisez des chevilles adaptées (ex : plaque de plâtre).

- Le raccordement au secteur se fera à l’aide du câble du panneau rayonnant par l’intermédiaire d’un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement au moins à 25 cm du sol.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre. - L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au moins 3 mm. - Si le câble d’alimentation est endommagé, il doit être remplacé par un professionnel. - Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protéger l’alimentation du fil pilote sur ce différentiel.

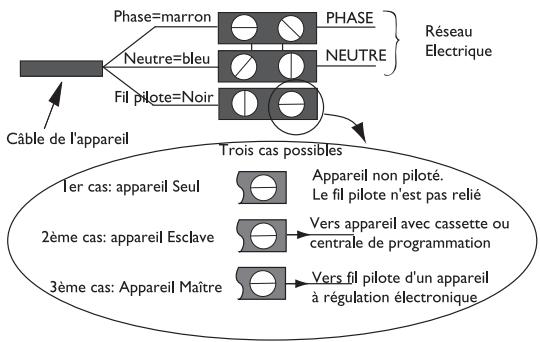

Schéma de raccordement du panneau rayonnant

- Coupez le courant et branchez les fils d’après le schéma suivant :

- Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un programmateur ou d’un gestionnaire.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :

2 en le soulevant pour le poser sur les supports S2.

Soulevez le panneau rayonnant tout en maintenant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports S1.

) qui vous permet d’abaisser la température de votre pièce lors d’une absence prolongée de la maison, ou pendant la nuit, notamment dans les chambres.

• Le mode Programmation ( ) qui vous permet de programmer les modes Confort et Eco en fonction des périodes d’occupation de la pièce, au moyen d’un système de programmation (en option). • Le mode Hors Gel ( ) qui vous permet de maintenir une température d’environ 7° C lors d’une absence de plus de 24 heures, par exemple. • Le mode Veille ( ) qui vous permet d’arrêter la chauffe de votre panneau rayonnant.

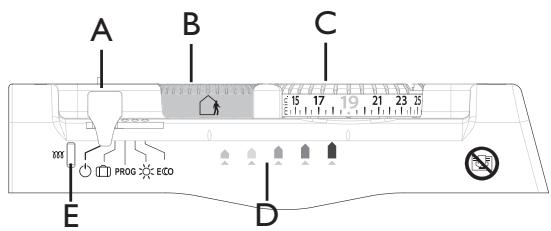

Le boîtier de commande

Activer la détection d’absence

Activer les détections d’aération et d’absence Désactiver les détections d’aération et d’absence

Au bout de 2 minutes d’inactivité, le voyant de l’indicateur D s’éteint automatiquement.

Je règle la molette de température C à la température souhaitée. Pour un réglage à 19° C environ, seul le premier voyant (vert) de l’indicateur D sera allumé, signe d’une consommation optimisée.

Je mets le curseur A sur la position La température Confort sera abaissée d’environ 3,5° C.

A PROG Ce mode permet un abaissement automatique sans que vous ne modifiez le réglage de la molette de Confort C.

En connectant le fil pilote sur un programmateur, ou si vous utilisez une programmation embarquée (en option), vous pouvez programmer vos périodes de température Confort et (reportezvous à la notice jointe à votre programmateur). Il est possible de brancher sur un programmateur plusieurs appareils. La température réglée par la molette C est la température de base qui va servir de référence à la température souhaitée en fonction de la programmation.

Ordre sur votre boîtier de programmation

), le voyant de chauffe E s’allume. NB :

En cas d’absence d’ordre sur le fil pilote, l’appareil chauffe en mode Confort

. Les ordres Hors Gel et arrêt sont prioritaires par rapport aux modes et Confort . Lors d’un passage du mode Confort vers le mode , le temps de basculement est de l’ordre de 12 secondes. 10

UTILISER LES FONCTIONS D’ECONOMIES D’ENERGIE Pour utiliser ces fonctions, nous vous conseillons de régler le curseur A sur les modes Confort

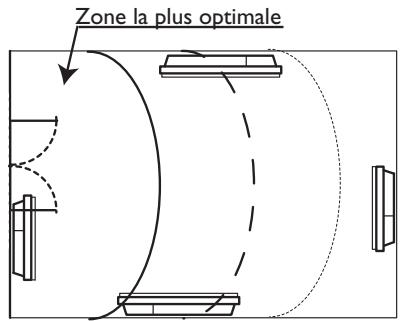

Programmation Zone la plus optimale

- température de consigne souhaitée dans la pièce,

- température extérieure, - configuration de votre installation...

En détectant l’ouverture et la fermeture de la fenêtre, la fonction Aération vous permet d’adopter naturellement un geste éco-citoyen : ne pas chauffer inutilement votre logement lorsque vous l’aérez, pour plus de confort et d’économies.

Activer la fonction détection d’aération : Tourner la molette B jusqu’à la position

B Sa consigne de fonctionnement est de 7° C, à

±3°C, pendant toute la durée d’aération de votre pièce. A la fermeture de la fenêtre, votre panneau rayonnant reprendra son fonctionnement initial. Après 2 heures, l’appareil se remet en chauffe dans tous les cas. La durée maximum d’aération prévue est de 2 heures. NB : Si la fonction ne satisfait pas votre besoin, vous pouvez arrêter manuellement la chauffe de votre panneau rayonnant (mode ). Lorsque la fonction est en cours, la led verte clignote lentement. 11

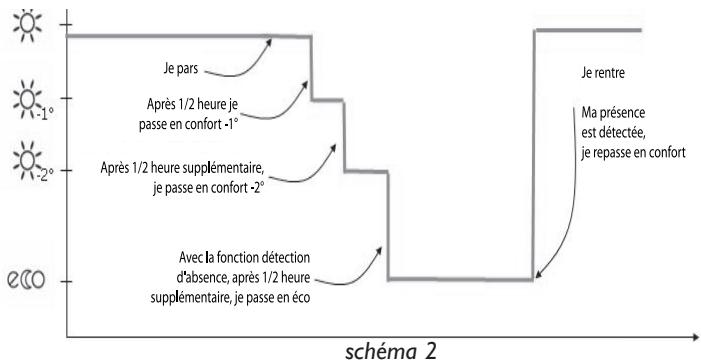

B S’il ne détecte aucune présence, votre panneau rayonnant abaissera automatiquement et progressivement sa température de consigne jusqu’à -3,5° C par rapport au réglage de la température Confort. Les ordres de programmation (

) sont prioritaires à la détection d’absence.

ACTIVER LA FONCTION AERATION - DETECTION D’ABSENCE Activer la fonction aération + détection d’absence :

Tourner la molette B jusqu’à la position

B Les deux fonctions décrites précédemment sont actives.

DESACTIVER LES FONCTIONS D’ECONOMIES D’ENERGIE Désactiver les fonctions d’économies d’énergie :

Tourner la molette B jusqu’à la position

B Les fonctions d’économies d’énergies seront désactivées.

Pour optimiser votre réglage : - Activer les fonctions d’économies d’énergie (molette B), - Adopter le réflexe “19° C” (1° de moins = 7 % d’économie d’énergie). 12 A 10 h 30, sa consigne de fonctionnement passe à 15,5° C.

à cette température recommandée.

Ainsi, en fonction de la température demandée : - Si la deuxième led orange ou rouge est allumée, vous aurez un comportement plus responsable en abaissant significativement votre température demandée. - Si la première led orange est allumée, vous aurez un comportement plus responsable en abaissant légèrement votre température demandée. - Si la led verte est allumée, vous êtes à la température recommandée et vous avez d’ores et déjà un comportement responsable.

M’ABSENTER PENDANT UNE DUREE COMPRISE ENTRE 2 ET 24 HEURES Je mets le curseur A sur

A PROG Mon panneau rayonnant maintiendra une température d’environ -3,5° C par rapport à la température Confort.

NB : La fonction de détection d’absence permet également d’assurer une baisse automatique de la température de consigne lorsque vous vous absentez

(voir le paragraphe “Utilisez les fonctions d’économies d’énergie).

M’ABSENTER PLUS DE 24 HEURES Je mets le curseur A sur

C Molette de température

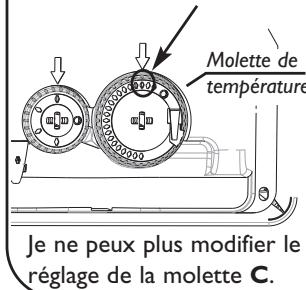

Je ne peux plus modifier le réglage de la molette C.

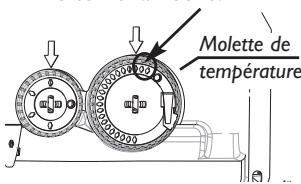

LIMITER LA PLAGE DE REGLAGE DE LA MOLETTE DE TEMPERATURE

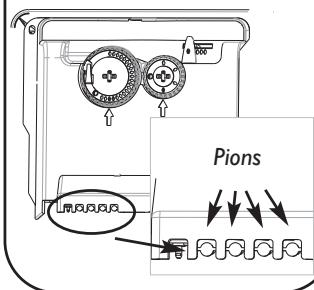

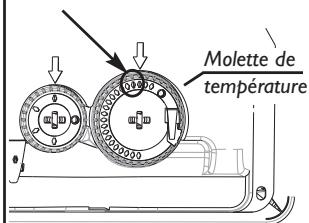

Molette de température

Dans notre exemple, la molette de réglage C ne peut pas descendre en dessous de 19°C et monter au dessus de 21°C.

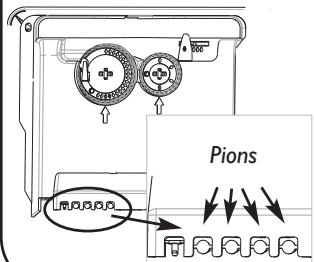

à la flèche. Molette des fonctions d’économies d’énergie

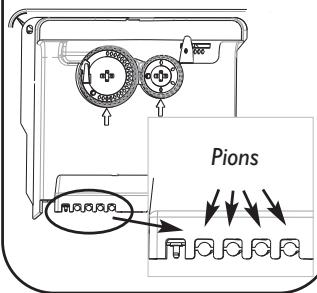

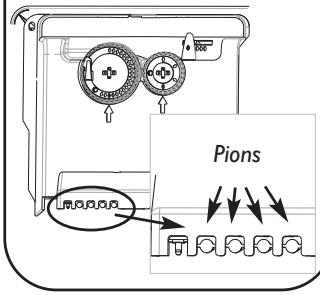

Je ne peux plus modifier le réglage de la molette B.

Je verrouille le panneau rayonnant sur sa patte d’accrochage (voir page 6).

ENTRETIEN Pour conserver les performances du panneau rayonnant, il est nécessaire, environ deux fois par an, d’effectuer son dépoussiérage. Ne jamais utiliser de produits abrasifs et de solvants.

. rayonnant ne chauffe - Si vous êtes en programmation, vérifiez que le programmateur est en mode pas. CONFORT. - Assurez-vous que les disjoncteurs de l’installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n’a pas coupé l’alimentation du panneau rayonnant. - Vérifiez la température de l’air de la pièce : si elle est trop élevée, le voyant de chauffe E ne s’allume pas: le panneau rayonnant ne chauffe pas. - Vérifiez que la molette B n’est pas dans la position Aération et qu’il n’y a pas de courant d’air. Le panneau rayonnant chauffe tout le temps.

- Vérifiez que le panneau rayonnant n’est pas situé dans un courant d’air ou que le réglage de température n’a pas été modifié.

- Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué...), coupez l’alimentation du panneau rayonnant (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le. - Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par votre distributeur d’énergie.

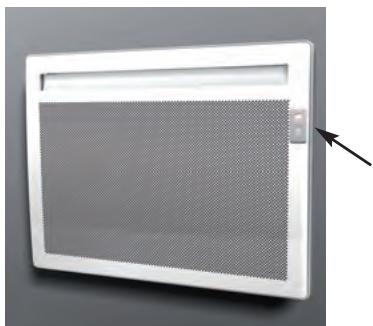

Le panneau rayonnant est très chaud en surface

Il est normal que le panneau rayonnant soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre panneau rayonnant est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W / m2) et que le panneau rayonnant n'est pas placé dans un courant d'air qui perturberait sa régulation ; vérifiez aussi la conformité aux préconisations d’installation (rideaux, ...)

Le panneau rayonnant ne suit pas la programmation.

Assurez-vous de la bonne utilisation de la centrale de programmation (voir la notice d’utilisation) ou du gestionnaire d’énergie.

Le voyant de chauffe La sonde de mesure est détériorée.

E clignote rapideContactez votre installateur. ment (0,5 seconde allumé, 0,5 seconde éteint) Le voyant de l’indicateur de consommation D clignote rapidement (0,5 seconde allumé, 0,5 seconde éteint) 19° C, un voyant autre que le vert est allumé.

Si, après 6 heures sans modification, ni de mode, ni de réglage de consigne, votre température d’ambiance est différente de celle réglée sur la molette, il vous est possible de réétalonner votre panneau rayonnant.

En cas de présence d’un kit fil pilote ou d’une interface courant porteur fixée à l’arrière du boîtier de votre panneau rayonnant, il est préférable au préalable de le ou la retirer. Pour réétalonner, la température indiquée sur la molette C doit être comprise entre 18° C et 23° C. - En maintenant la molette C, débloquez le pion de verrouillage à l’arrière de cette molette, à l’aide d’un tournevis plat. C2 Maintenir

Attention à ne pas faire tourner la partie haute C2 : ceci déréglerait le panneau rayonnant.

- Reverrouillez le pion en appuyant dessus. Si vous n’avez pas réussi à résoudre votre problème, contactez votre installateur en vous munissant préalablement des références de votre panneau rayonnant, de la température de la pièce et de votre système de programmation éventuel.

Toute détérioration (perforation, rayures) intentionnelle de la lentille du détecteur d’absence, annule la garantie de votre appareil.
