Type de produit	Radiateur électrique à accumulation
Marque	Thermor
Modèle	Monaco 3
Alimentation	Réseau électrique, heures creuses
Principe de fonctionnement	Stockage de chaleur dans des briques réfractaires
Mode de charge	Automatique pendant heures creuses, réglable manuellement (position 1 à 3)
Restitution de chaleur	Statique (rayonnement) et dynamique (ventilation forcée)
Thermostat d'ambiance	Gradué de 1 à 7, position 4 ≈ 20°C, position hors gel ≈ 7°C
Fonction relance de jour	Permet un complément de charge en heures pleines si nécessaire
Interrupteur ventilateur	Marche/Arrêt (I/0)
Niveau de charge maximum	Position 3 pour les jours les plus froids
Niveau de charge minimum	Position 1 pour printemps/automne
Thermostat de sécurité	Protège contre la surchauffe
Température de surface maximale	Peut dépasser 60°C (attention)
Filtre	Nettoyable, situé dans la grille inférieure d'entrée d'air
Entretien annuel recommandé	Nettoyage du caisson de ventilation, canal d'aspiration, ventilateur
Produits de nettoyage interdits	Abrasifs, corrosifs, sprays dans les grilles
Indications de sécurité	Ne pas placer de matériaux inflammables à proximité
Anomalie : ne charge plus	Vérifier molette charge sur 3, fusible, contacter installateur
Anomalie : ne restitue pas	Vérifier filtre, thermostat d'ambiance, témoin rouge

FOIRE AUX QUESTIONS - MONACO 3 THERMOR

Comment régler la charge de mon radiateur Thermor Monaco 3 ?

Utilisez la molette de réglage de charge située sur l'appareil. La position 1 correspond à une charge minimale (printemps/automne), la position 3 à une charge maximale (grand froid). La charge se fait automatiquement pendant les heures creuses. Tout changement n'est effectif qu'à la charge suivante (24h au plus tard).

Que faire si mon radiateur ne chauffe pas ?

Vérifiez d'abord que la molette de charge est bien sur la position 3. Ensuite, contrôlez le fusible correspondant sur votre tableau électrique. Si le problème persiste le lendemain, contactez votre installateur.

Comment nettoyer le filtre de mon radiateur Thermor Monaco 3 ?

Avant toute intervention, mettez l'appareil hors tension. Déclipez la grille inférieure d'entrée d'air, sortez le filtre et nettoyez-le à l'aide d'une brosse ou d'un aspirateur. Remettez le filtre en place et remontez la grille.

Que signifie le témoin lumineux rouge visible à travers la grille ?

Un témoin lumineux rouge allumé sur la carte électrique (visible à droite) indique un défaut. Dans ce cas, faites appel à votre installateur pour une vérification.

Pourquoi mon radiateur fait-il un bruit de craquement ?

Un léger craquement occasionnel est normal. Il est dû aux différences internes de température lors de la charge ou de la décharge. Ce phénomène ne peut être évité.

Comment utiliser la fonction relance de jour ?

Si la charge restante est insuffisante en fin de journée, mettez l'interrupteur relance de jour sur Marche. Cela permet un complément de charge en heures pleines pour les jours les plus froids.

Quelle est la température recommandée pour le thermostat d'ambiance ?

La position 4 sur la molette correspond à environ 20°C, température de confort normale. La position Hors Gel (•) maintient environ 7°C. Ajustez selon vos besoins.

Puis-je utiliser des sprays ou produits abrasifs pour nettoyer mon radiateur ?

Non, n'utilisez jamais de produits abrasifs ou corrosifs et ne pulvérisez pas de spray dans les grilles de sortie d'air. Utilisez des produits usuels doux.

Que faire si l'appareil est anormalement chaud alors que la température extérieure est douce ?

Coupez immédiatement l'alimentation électrique de l'appareil et contactez rapidement votre installateur pour une vérification.

Comment arrêter la restitution de chaleur temporairement ?

Pour arrêter la restitution (par exemple lors de l'aération de la pièce), mettez l'interrupteur marche/arrêt des ventilateurs sur 0. Cela coupe la décharge dynamique.

MODE D'EMPLOI MONACO 3 THERMOR

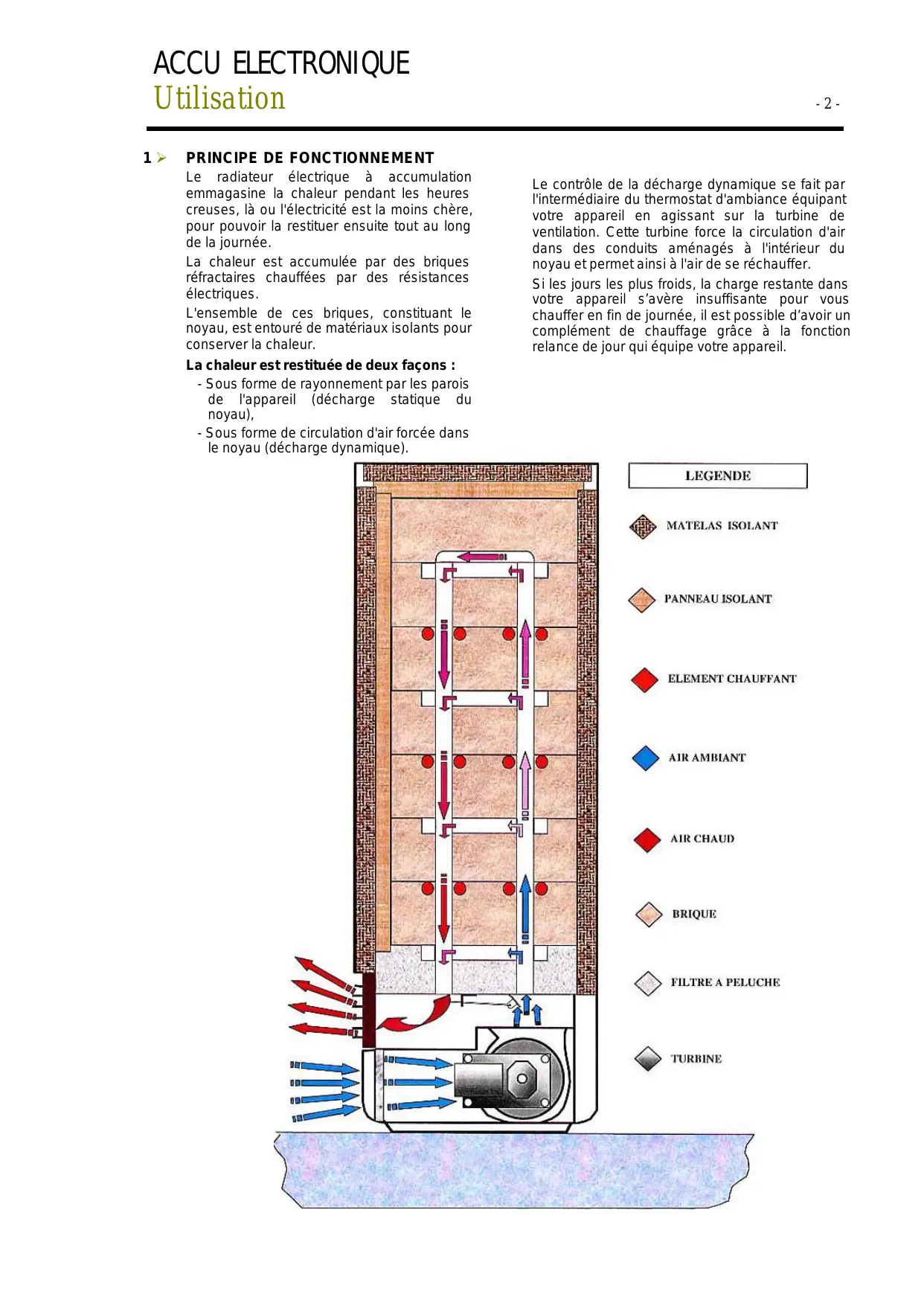

Le radiateur électrique à accumulation emmagasine la chaleur pendant les heures creuses, là où l'électricité est la moins chère, pour pouvoir la restituer ensuite tout au long de la journée.

La chaleur est accumulée par des briques réfractaires chauffées par des résistances électriques.

L'ensemble de ces briques, constituant le noyau, est entouré de matériel aux isolants pour conserver la chaleur.

Le contrôle de la décharge dynamique se fait par l'intermédiaire du thermostat d'ambiance équipant votre appareil en agissant sur la turbine de ventilation. Cette turbine force la circulation d'air dans des conduits aménagés à l'intérieur du noyau et permet ainsi à l'air de se réchauffer.

Si les jours les plus froids, la charge restante dans votre appareil s'avère insuffisante pour vous chauffer en fin de journée, il est possible d'avoir un complément de chauffage grâce à la fonction relance de jour qui équipe votre appareil.

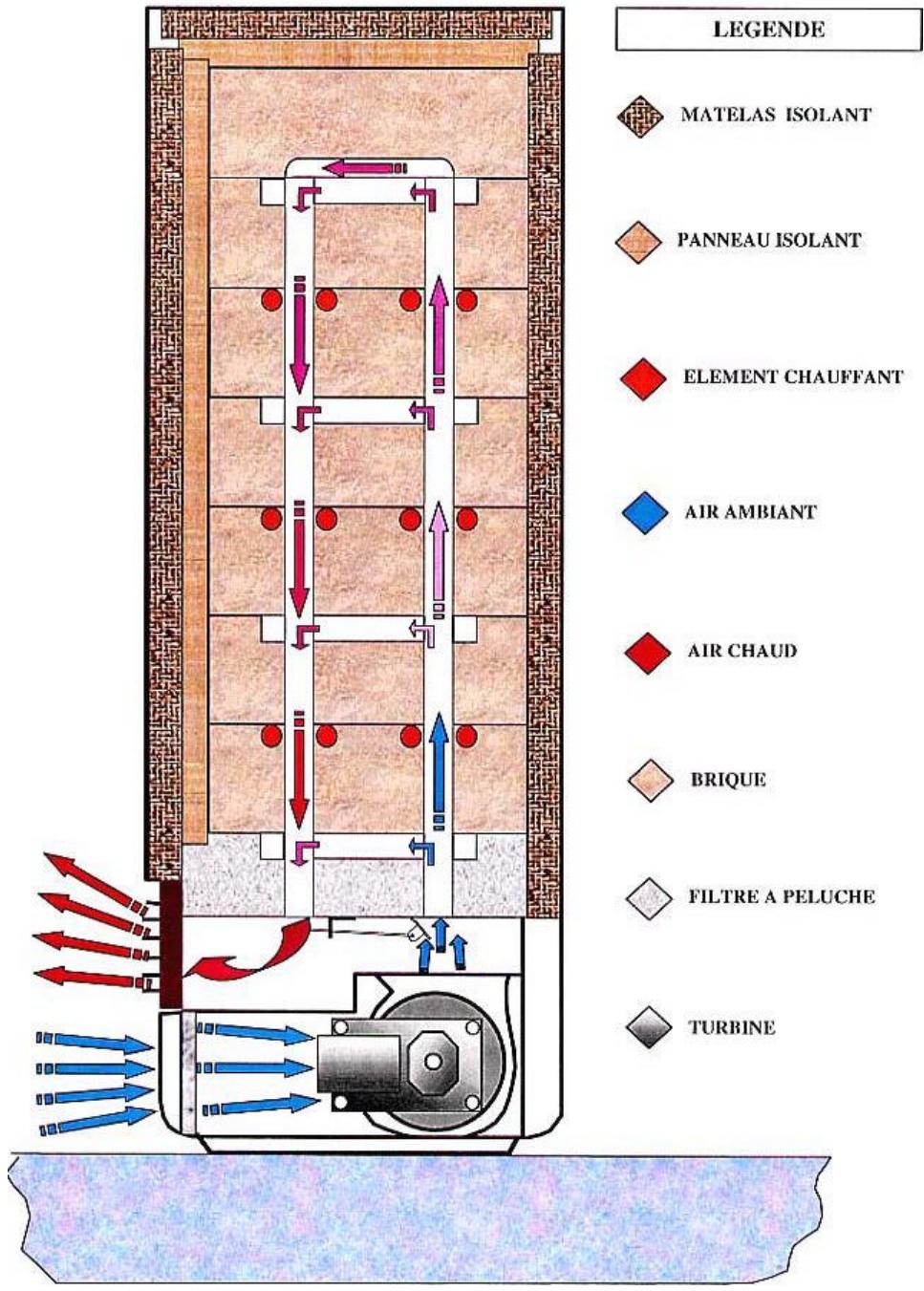

La chaleur est restituée de deux façons :

• Sous forme de rayonnement par les parois de l'appareil (décharge statique du noyau),
• Sous forme de circulation d'air forcée dans le noyau (décharge dynamique).

Réglage de la charge :

Le début et la durée de la charge en heures creuses sont fixés par le distributeur d'énergie (EDF).

Cet appareil est équipé d'un thermostat de charge permettant à l'utilisateur de régler manuellement le niveau de charge souhaité (quantité de chaleur stockée).

Le niveau de charge peut être réglé en continu de la position 1 (charge mini), à la position 3 (charge maxi). La position marquée correspond à un arrêt de la charge.

Le niveau de charge doit être réglé en fonction de la température extérieure. A titre indicatif, une position 1 ou 2 correspond aux périodes printemps/automne, et une position 3 aux jours les plus froids de l'hiver.

Lorsque le niveau sélectionné est atteint, la charge est interrompue. Un thermostat de sécurité protège l'appareil d'une surchauffe accidentelle.

Votre appareil stocke la chaleur durant les heures creuses (de nuit généralement), et par conséquent, toute action sur le thermostat de charge ne se fera sentir qu'à la charge suivante (24h au plus tard).

Réglage de la température ambiantе

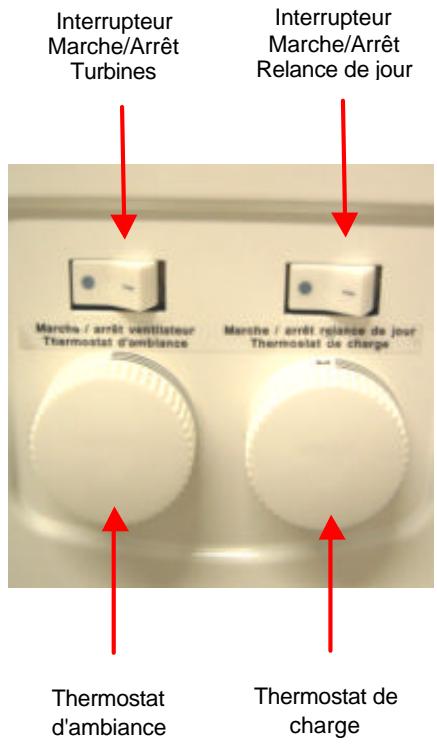

Votre appareil est équipé d'un thermostat d'ambiance associé à un interrupteur marche/arrêt du ventilateur.

Pour régler la température souhaitée:

-mettre l'interrupteur sur I (Marche) - régler la température souhaitée de la pièce. la molette est graduée de 1 à 7. La position normale de comport (environ 20°C ) correspond à la position 4 - attendre quelques heures pour que la température se stabilise - si le réglage vous convient (prendre si nécessaire un thermomètre pour vérifier), repérer la position une fois pour toute; si le réglage ne vous convient pas, l'ajuster de nouveau

La position Hors Gel, repère • correspond à une température d'environ 7°C

Le thermostat d'ambiance agit automatiquement sur les turbines des ventilateurs pour maintenir la température demandée.

Si vous souhaitez arrêter la restitution (par exemple lorsque vous aérerez la pièce), mettez l'interrupteur marche/arrêt ventilateurs sur 0.

Remarque:

Il est inutile de mettre le réglage au maximum, la température de la pierre ne montera pas plus vite.

Fonction relance de jour :

Votre appareil est équipé d'une fonction automatique de relance de charge en heures pleines.

Si les jours les plus froids, la charge restante dans votre appareil s'avère insuffisante pour vous chauffer en fin de journée, il est possible d'avoir un complément de chauffage grâce à la fonction relance de jour.

Cette fonction est obtenue en mettant l'interrupteur relance de jour sur Marche.

Un léger craquement peut occasionnellement se produire. Ce dernier, lié aux différences internes de température, est normal et ne peut être évité.

Attention:

Les parois de l'appareil ainsi que la grille de ventilation peuvent atteindre des températures supérieures à 60°C. Il n'est pas recommandé de placer dans l'environnement immédiat de l'appareil des matériaux inflammables, combustibles ou isolants ainsi que tissus, vêtements, linges, couvertures, revues, cire, essence, bombes de laque ou analogues. Tout objet tombé derrière l'appareil doit être immédiatement retiré.

3 Entretien de l'appareil

Avant toute intervention, mettre l'appareil hors tension (disjoncteur ou fusible en tête de ligne). L'appareil doit être froid avant tout nettoyage par des produits usuels.

Attention à ne pas utiliser de produits abrasifs ou corrosifs, ni à pulvériser de spray (ou équivalent) dans les grilles de sortie d'air.

Nettoyage du filtre : (voir partie installation, page 6)

• décliper la grille inférieure d'entrée d'air,
• sortir le filtre de son logement et le nettoyer à l'aide d'une brosse ou d'un aspirateur,
• remettre le filtre en place dans la grille, et la remonter sur l'appareil.

Pour assurer un bon fonctionnement de la restitution de la chaleur, il est conseillé de nettoyer régulièrement le filtre.

Dans la zone du caisson de ventilation, il peut y avoir des dépôts malgré le filtre intégré. De ce fait, nous conseillons d'effectuer un nettoyage du caisson de ventilation, du canal d'aspiration d'air, et du ventilateur. Il est recommandé de réaliser ces opérations tous les ans, avant chaque période de chauffe.

Pour cette opération, voir partie Installation, page 5.

4 > Que FAIRE en cas de probleme a l'utilisation?

Avant toute intervention, mettre l'appareil Hors Tension (disjoncteur ou fusible de tête de ligne).

Anomalies	Causes possibles / Que faire ?
- L'accumulateur ne charge plus	- Vérifier que la molette de réglage de la charge est bien sur la position 3. - Vérifier sur votre armoire électrique le fusible correspondant à votre apparéil. Changez-le si nécessaire - Si le défaut persististe le jour suivant, contactez votre installer .
- L'accumulateur est particulièrement brûlant alors que la température extérieure est douce	- Couper l'alimentation électrique de l' apparéil, puis contacterrapidement votre installer pour une vérification.
- L'accumulateur ne restitue pas de chaleur	- Vérifier que le filtre n'est pas encrassé. Le cas échéant, le démonter et le nettoyer. - Vérifier que les turbines peuvent être mises en marche par le thermostat d'ambiance. - Vérifier qu'un tímoin lumineux rouge n'est pas allumé sur la carte électrique (visible à travers la grille d'entrée d'air, à droite de l' apparéil) Dans ce cas, faites appel à votre installer
- L'accumulateur ne charge pas en reliance de jour	- Vérifier que les conditions citées au § 6.2 partie installation sont respectées (p.11)
