AEROTHERME MOBILE - Chauffage mobile THERMOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérotherme mobile / chauffage mobile
Marque	THERMOR
Modèle	AEROTHERME MOBILE
Catégorie	Chauffage mobile
Carrosserie	Acier galvanisé avec finition époxy polyester blanc RAL 9016
Résistances	Blindées acier inox
Indice de protection	IPX4
Alimentation	230 V mono 50 Hz (modèle 3 kW) / 400 V triphasé + N (modèle 5 kW)
Puissance	1500 / 3000 W (3 kW) ou 2500 / 5000 W (5 kW) – deux niveaux
Courant max	6.5 / 13 A (3 kW) ou 6.3 / 7.2 A (5 kW)
Dimensions (L x H x P)	275 x 320 x 320 mm (pour les deux modèles)
Poids	6 kg (3 kW) / 6.5 kg (5 kW)
Débit d'air	290 m³/h (3 kW) / 500 m³/h (5 kW)
Élévation de température	29 °C (3 kW) / 28 °C (5 kW)
Niveau sonore	44 dB (3 kW) / 47 dB (5 kW)
Câble d'alimentation	2 m avec fiche CE
Fonctions	Chauffage 1/2 ou totale, ventilation seule, ventilation continue ou régulée par thermostat
Plage du thermostat	0 à 35 °C
Thermostat de sécurité	À réarmement automatique
Utilisation	Mobile avec poignée ou fixation murale possible
Distance minimale sortie d'air	250 cm de tout objet ou obstacle
Entretien	Nettoyage mensuel de la grille d'entrée d'air à l'aspirateur ; carrosserie avec chiffon humide
Conditions d'installation	Ne pas installer dans locaux humides (serre, piscine) ou contenant des vapeurs chlorées
Réparabilité	Interventions électriques réservées à un professionnel qualifié

FOIRE AUX QUESTIONS - AEROTHERME MOBILE THERMOR

Quelles sont les dimensions et le poids de l'aérotherme mobile THERMOR ?

Les dimensions sont de 275 x 320 x 320 mm (largeur x hauteur x profondeur avec support). Le poids est de 6 kg pour le modèle 3 kW et 6,5 kg pour le modèle 5 kW.

Comment brancher l'appareil selon la puissance ?

Le modèle 3 kW nécessite une alimentation 230 V mono sur prise standard 16 A. Le modèle 5 kW nécessite une alimentation 400 V triphasé + N sur prise tétrapolaire 16 A (6h). Le câble de 2 m avec fiche CE est fourni.

Puis-je utiliser l'aérotherme en été pour de la ventilation ?

Oui, l'appareil peut fonctionner en ventilation seule (positions 1 ou 4 selon la molette) sans chauffe, pour brasser l'air frais.

Quelle distance dois-je respecter autour de l'appareil ?

La grille de sortie d'air doit être à 2,5 m minimum de tout objet ou obstacle. En cas de fixation murale, respectez les distances indiquées dans la notice (schéma).

Comment nettoyer l'appareil ?

Coupez l'alimentation électrique. Nettoyez la grille d'entrée d'air avec un aspirateur (recommandé tous les mois). Pour la carrosserie, utilisez un chiffon légèrement humide sans produits abrasifs ni solvants.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord la connexion de la prise et que la molette de sélection est sur une position de chauffe (2,3,5 ou 6). Si le problème persiste, testez le thermostat de sécurité et le coupe-circuit thermique, ou faites intervenir un professionnel.

Puis-je fixer l'appareil au mur ?

Oui, l'appareil est destiné à être mobile ou fixé au mur. Utilisez la poignée supérieure pour le perçage (2 vis) avec des chevilles adaptées au support (placo, etc.).

Quel est le niveau sonore de l'appareil ?

Le niveau sonore est de 44 dB pour le modèle 3 kW et 47 dB pour le modèle 5 kW, ce qui correspond à un bruit modéré.

Que faire en cas de déclenchement du thermostat de sécurité ?

Coupez l'alimentation et laissez refroidir l'appareil. Vérifiez que les entrées et sorties d'air ne sont pas obstruées et que l'appareil n'est pas trop près d'une paroi. Si le problème persiste, contactez un professionnel.

L'appareil dégage une odeur lors de la première utilisation, est-ce normal ?

Oui, une légère odeur peut apparaître lors de la première mise en chauffe. Elle correspond à l'évacuation des traces de fabrication. Aérez la pièce et l'odeur disparaîtra rapidement.

MODE D'EMPLOI AEROTHERME MOBILE THERMOR

Nous vous remercions de lire attentivement cette notice de façon à : - rendre votre installation conforme aux normes, - optimiser les performances de fonctionnement de votre appareil.

Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.

Aérotherme mobile

Nous vous remercions de lire attentivement cette notice de façon à :

• rendre votre installation conforme aux normes,
• optimiser les performances de fonctionnement de votre appareil Conserver la notice, même après l'installation de l'appareil

Positionnement et raccordement

Caractéristiques techniques 2 Préconisations d'usage 3 Principe de fonctionnement 3 Identifier les références de l'appareil 3 Mise en garde 4 Positionnement de l'appareil 4 et 5 Raccordement électrique 5 Fonctionnement 5 Entretien 6 Aide au dépannage 6

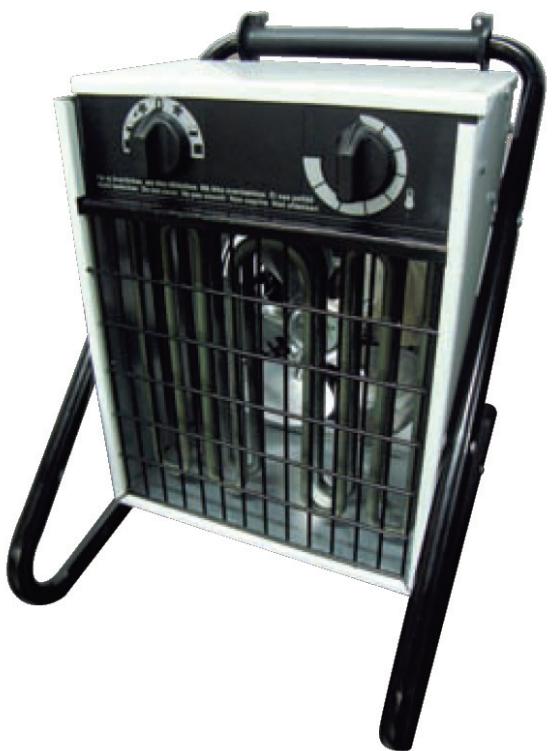

Caractéristiques techniques

• Carrosserie métallique en acier galvanisé, avec finition époxy polyester blanche RAL 9016.
• Résistances blindées acier inox.
• Boutons de commande en face avant.
• Câble d'alimentation de 2 m avec fiche de raccordement CE.
• Poignée de préhension. IPX4

Modèle	Largeur	Hauteur	Profondeur(avec support)
3 kW	275	320	320
5 kW	275	320	320

Modèle	Tension (V)	Prise	I max (A)	Puisance (W)	Élévation température (°ΔC)	Débit d'air (m3/h)	Niveau de bruit (dB)	Poids (Kg)
3 kW	230 V mono	Mono (16 A)	6.5/13	1500/3000	29	290	44	6
5 kW	400 V Tri + N	Tetra (16A-6h)	6.3/7.2	2500/5000	28	500	47	6.5

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

L'appareil doit être placé à l'abri.

Il est mobile, mais peut être également fixé au mur.

Laisser une distance minimum de 250 cm entre la grille de sortie d'air et tout objet et obstacle.

Pour les autres distances, voir § installation

Ne pas installer cet appareil :

• dans des locaux contenant des vapeurs de combinaisons chlorées (ex : piscine, local peinture,...)
• des locaux exagérément humides (risques électriques). Ex: serre,...

Principe de fonctionnement

Les aérothermes ont pour fonction de réchauffer les locaux par ventilation d'air chaud en hiver, et ils peuvent également assurer une circulation d'air frais en été.

Ils sont utilisés pour un chauffage global ou d'appoint, en saison ou demi-saison, en utilisation permanente ou intermittente, ou encore pour assurer le hors-gel.

Les aérothermes sont destinés à tous types de locaux de petits ou de grands volumes (locaux industriels ou artisanaux, entreprises, magasins de grande surface, etc.)

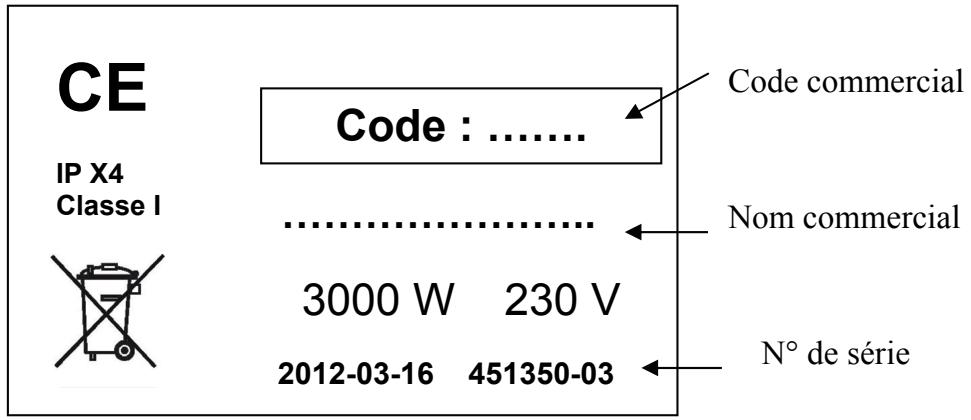

Identifier les références de l'appareil

Les références de l'appareil sont situées sur l'étiquette située à l'arrière de l'appareil.

Le code commercial et le numéro de série identifient auprès du constructeur l'appareil que vous venez d'acquérir. Ces informations sont indispensables pour tout échange sous garantie.

Mises en garde

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Toutes interventions sur les parties électriques doivent être effectuées par un professionnel qualifié.
• Veillez à ne pas introduire d'objets ou de papiers dans l'appareil.
• À la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.
• Pour éviter une surchauffe et une détérioration des éléments de votre appareil, ne couvrez pas l'appareil.
• L'appareil emballé doit être stocké dans un endroit à l'abri de l'humidité, dans son emballage d'origine. Si l'emballage est ouvert, penser à protéger l'appareil contre la poussière.
• Bien s'assurer lors des manipulations et lors du déballage qu'il n'y a pas de détérioration visible de l'emballage (emballage déchiré ou abîmé par les moyens de manutention).
• Attention au poids de l'appareil lors des manutentions et de l'utilisation.

Conserver la notice, même après l'installation de l'appareil

Positionnement de l'appareil

L'appareil est équipé d'une poignée de préhension permettant de le positionner à l'endroit adapté. Le support de préhension permet également un positionnement à plat stable.

• En utilisation nomade, il doit être positionné de manière stable pour éviter tout risque de chute et de surchauffe.

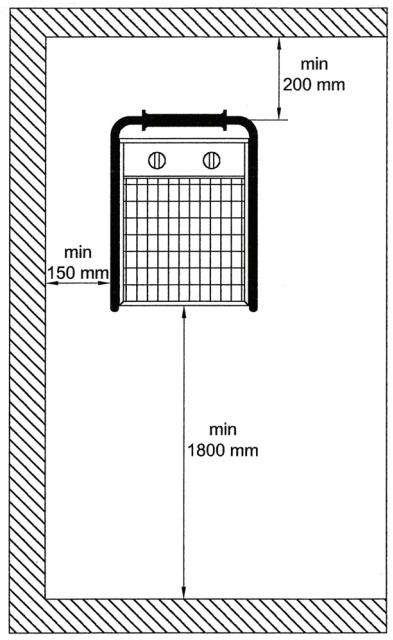

• En cas d'installation fixe au mur, les distances minimales à respecter sont les suivantes :

Dans tous les cas d'utilisation :

Il est nécessaire de garder une distance de 2.5 m entre la grille de sortie d'air et tout objet et obstacle.

1 - Repérez les points de perçage situés dans la poignée supérieure.

Percez les trous, mettez les chevilles.

En cas de support particulier, utilisez des chevilles adaptées (ex : plaques de plâtre)

2 - Fixez l'appareil au mur à l'aide de 2 vis.

Règles de raccordement :

L'alimentation de l'appareil doit être directement raccordée au réseau sur une prise adaptée, installation conforme à la NF C15 100, après le disjoncteur et sans interrupteur intermédiaire.

L'appareil doit être alimenté :

en 230 V mono 50 Hz pour l'appareil 3 kW. en 400 V Tri + N pour l'appareil 5 kW

L'appareil est livré avec un câble d'alimentation de 2 m et d'une prise CE.

Fonctionnement

L'appareil peut fonctionner suivant deux puissances de chauffe.

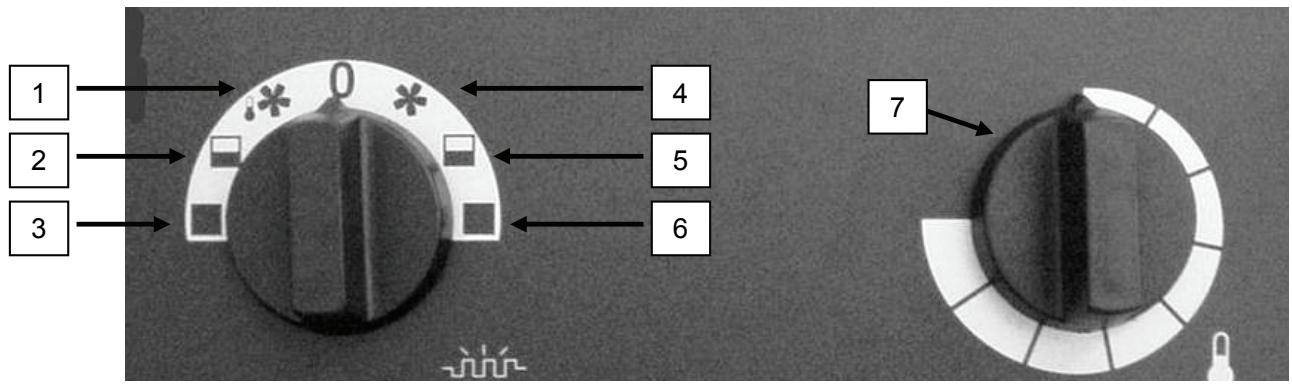

Fonctionnement ventilateur en régulation par le thermostat (7):

Dans ce cas, le moteur du ventilateur s'arrête lorsque le thermostat coupe la chauffe.

La plage de réglage du thermostat (7) est de 0 à 35°C.

Les positions de commande par le thermostat :

• Position 1 : ventilation seule
• Position 2 : ventilation + 1/2 puissance
• Position 3 : ventilation + puissance totale

Fonctionnement ventilateur en continu :

Dans ce cas, le moteur du ventilateur fonctionne en continu indépendamment de la position du thermostat. Le thermostat régule la chauffe.

Les positions de commande par le thermostat :

• Position 4 : ventilation seule
• Position 5 : ventilation + 1/2 puissance
• Position 6 : ventilation + puissance totale

Thermostat de sécurité :

L'appareil est équipé d'un thermostat de sécurité à réarmement automatique

Tout déclenchement de ce thermostat indique que l'appareil fonctionne dans de mauvaises conditions (trop près d'une paroi, entrée d'air ou sortie d'air obstruée,...) ou que l'appareil a un défaut.

En cas d'enclenchement de ce thermostat, il est nécessaire :

• de couper l'alimentation électrique de l'appareil et de le laisser refroidir.
• de vérifier que rien n'entrave la libre circulation de l'air (entrée et sortie d'air)

Entretien

Par sécurité, avant toute opération de nettoyage, couper l'alimentation électrique de l'appareil.

Pour conserver les performances de l'appareil, notamment dans des ambiances poussiéreuses, il est nécessaire de nettoyer régulièrement la grille d'entrée d'air à l'aide d'un aspirateur.

Nous recommandons le nettoyage de la grille tous les mois.

Pour le nettoyage de la carrosserie, utiliser de préférence un chiffon légèrement humide.

Ne jamais utiliser de produits abrasifs et de solvants.

Aide au dépannage

PROBLEME RENCONTRE	VERIFICATION A FAIRE
L'appareil ne chauffe pas et ne ventile pas	Vérifier la connexion de la prise.
Malgré une tension d'alimentation conforme, l'appareil ne chauffe pas et ne ventile pas	Vérifier le mode de fonctionnement de l'appareil : Molette de sélection en face avant sur le produit Tester le coupe circuit thermique et le cas échéant le changer.
La température ambiente reste anormalement BASSE malgré la chauffe de l'appareil. (la puissance consommée est égale à la puissance nominale de l'appareil)	Vérifier le dimensionnement de l'appareil. Compléter l'installation par un appareil de puissance complémentaire.
La température ambiente est anormalement élevé et l'appareil continue de chauffer	Vérifier que la consigne de température est correctement réglée. Le cas échéant, procéder au remplacement du thermostat.
L'appareil suffle froid ou tiège	Vérifier le mode de fonctionnement et les connexions interne de l'appareil. Mesurer la valeur ohmique de l'élement chauffant. Si aucune valeur la(les) replacer(s) Vérifier fonctionnement du/selecteur de mode, le cas échéant : le replacer.
L'appareil ne ventile pas mais les Résistances chauffent bien. (rougissant)	Vérifier le câblage interne. - si le moteur est alimenté : le replacer. - si le moteur n'est pas alimenté vérifier la tension en sortie du/selecteur de mode.
