| Intitulé | Description |
|---|---|
| Type de produit | Chauffe-eau électrique |
| Capacité | 150 litres |
| Alimentation électrique | 230 V |
| Puissance | 2000 W |
| Dimensions approximatives | Height: 1.5 m, Diameter: 0.5 m |
| Poids | 50 kg |
| Matériau de la cuve | Acier émaillé |
| Type d'installation | Verticale |
| Fonctions principales | Chauffage de l'eau, régulation de la température |
| Entretien et nettoyage | Vérification annuelle de la résistance, nettoyage de la cuve si nécessaire |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, réparabilité facile |
| Normes de sécurité | Conforme aux normes CE, protection contre la surchauffe |
| Garantie | 2 ans |
| Informations générales | Idéal pour les foyers avec une consommation d'eau chaude modérée |
FOIRE AUX QUESTIONS - CHAUFFE EAU ELECTRIQUE T 151 ME1 THERMOR
Questions des utilisateurs sur CHAUFFE EAU ELECTRIQUE T 151 ME1 THERMOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffe-eau électrique au format PDF gratuitement ! Retrouvez votre notice CHAUFFE EAU ELECTRIQUE T 151 ME1 - THERMOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHAUFFE EAU ELECTRIQUE T 151 ME1 de la marque THERMOR.
MODE D'EMPLOI CHAUFFE EAU ELECTRIQUE T 151 ME1 THERMOR
| CAPACITES en L | RESISTANCE/ PUISSANCE (W) B = Blindée | C.E. KWh/24h | COTES en mm | POIDS a vide Kg | N° BRANCHEMENT ELECTRIQUE | LONGUEUR THERMOSTAT | ||
| COTE A ± 1 | B ± 1 | L ± 5 | ||||||
| -75 | B 1800 | 1,30 | 96 | 480 | 692 | 33 | F | © 270 |
| 100 | B 1800 | 1,33 | 94 | 600 | 833 | 39 | F | © 270 |
| 150 | B 2200 | 1,70 | 94 | 800 | 1154 | 50 | D | ® 270 |
| 200 | B 2200 | 2,05 | 94 | 1050 | 1483 | 61 | D | ® 270 |
| CAPACITES en L | RESISTANCE/ PUISSANCE (W) S = STEATITE | C.E. KWh/ 24h | COTES en mm | POIDS à vide Kg | N° BRANCHEMENT ELECTRIQUE | LONGUEUR THERMOSTAT | ||
| COTE A ± 1 | B ± 1 | L ± 5 | ||||||
| 75 | S 1200 | 1,10 | 96 | 480 | 692 | 33 | A | B 400 |
| 100 | S 1800 | 1,20 | 94 | 600 | 833 | 39 | A | B 400 |
| 150 | S 1800 | 1,60 | 94 | 800 | 1154 | 50 | C | B 400 |
| 200 | S 2100 | 1,90 | 94 | 1050 | 1483 | 61 | C | B 400 |


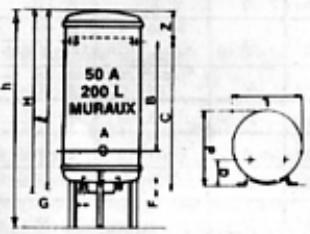

50 A 200 L MURAUX A G H F B C D E


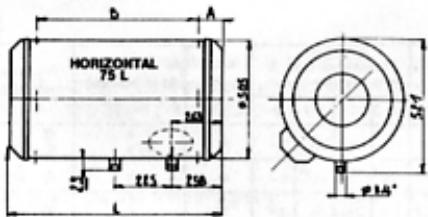

HORIZONTAL 75 L φ105 215 250 245 φ14'
100 à 200 L
75 L
Pour les chauffe-eau exposés à la vente, demander les étiquettes agréées par le Ministère e l'Industrie, afin de mentionner la consommation d'énergie conformément à l'arrêté du 3 Janvier 1986. Ces appareils sont conformes à la Directive 76/889 du Conseil des Communautés Européennes du 4 Novembre 1976, relative aux perturbations radioélectriques.
Compagnie Européenne Electro Thermique
- rue Croix Fauchet
L'appareil que vous venez d'acquérir doit, par la qualité de sa fabrication et les contrôles qu'il a subis, vous assurer un long service.
Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez, de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours déclencher à la pression prévue par le constructeur.
Il est particulièrement recommandé de passer manuellement le groupe de sécurité en position vidange pendant quelques instants une fois par mois. N'hésitez pas, le cas échéant, à faire appel à votre installateur pour la vérification de votre appareil.
Cet appareil est conforme à la Directive 76/889 du Conseil des Communautés Européennes du 4 novembre 1976 relative aux perturbations radioélectriques.
Cette garantie est valable uniquement en France métropolitaine et en Corse.
TRES IMPORTANT : Pour l'octroi de la garantie (cuve), l'original de la plaque signaletique du chauffe-eau ainsi que le présent certificat seront exigés. Ce dernier ne sera valable que s'il est intégralement rempli par le Revendeur lors de la vente à l'Usager. On doit le joindre à toute demande faite dans le cadre de la garantie.
Tung d'opressil
_Cachet du revendeur
=FICAT DE GARANTIE-CIGERTIFICAT DE GARAZ
MISE EN PLACE
Le chauffe-eau doit être installé le plus près possible du lieu d'utilisation, dans un local à l'abri du gel. L'emplacement sera choisi de façon que les conduites d'arrivée et de départ puissent être raccordées facilement avec le moins de coudes possible, tout en permettant un démontage aisé du corps de chauffe.
NOTA - Avant la pose du chauffe-eau il est indispensable de s'assurer que l'appareil est bien prévu pour la tension du réseau (voir § branchement électrique).
FIXATION D'UN CHAUFFE-EAU VERTICAL MURAL
La cloison d'application doit être capable de supporter le poids de l'appareil rempli d'eau, dans le cas d'une cloison suffisante, mais mince, utiliser des contreplaques. Préalablement à la pose, pour faciliter les opérations d'adaptation éventuelles à la tension du réseau il est recommandé d'effectuer les changements de couplage, le chauffe-eau étant dans sa position d'emballage, c'est-à-dire tête en bas. Accrocher l'appareil sur 4 boulons ∅ 10 mm préalablement scellés (2 boulons seulement dans le cas des chauffe-eau de 50 et 75 L, le patin inférieur servant alors uniquement d'appui) ; le gabarit imprimé sur l'emballage facilite la détermination des positions respectives de ces boulons. Les étriers servant à la fixation du chauffe-eau sont logés dans l'une des coiffes en polystyrène expansé ; Visser-les sur l'appareil en orientant les encoches des deux étriers de fixation du côtés des tubes de raccordement, et en commençant par le trou cylindrique. (Attention ne pas mettre de rondelles sur les vis d'étrier).
1 - Afin de pouvoir procéder à l'échange de l'élément chauffant prévoir un espace libre en dessous des extrémités des tubes des chauffe-eau au moins égal à la valeur du tableau ci-dessous.
Gammes Luxe et Haute Performance
| Capacité en litres | Puissance maximale du chafte-eau | Espace libre R |
| 50 | 900 W | 250 mm |
| 75 | 1200 W | 250 mm |
| 100 | 1200 W | 300 mm |
| 150 | 1800 W | 390 mm |
| 200 | 2400 W | 480 mm |
Gamme Confort
| Capacéen litres | Puissance maximaredu charée-eau | Espace libre R |
| 50 | 1800 W | 390 mm |
| 75 | 2400 W | 480 mm |
| 100 | 2400 W | 480 mm |
| 150 | 3000 W | 530 mm |
| 200 | 3000 W | 530 mm |
2 - Les chauffe-eau muraux verticaux de 50 à 200 litres peuvent être montés sur trépied, fourni spécialement sur demande.
Afin d'assurer une parfaite stabilité du chauffe-eau après sa mise en place sur le trépied, il est indispensable de le fixer au mur par l'étrier supérieur.
FIXATION D'UN CHAUFFE-EAU HORIZONTAL
La fixation peut s'effectuer soit au mur, soit au plafond, soit au sol, et dans chaque cas le capot de l'appareil peut-être placé soit à droite, soit à gauche, le raccordement hydraulique se faisant à la partie inférieure du chauffe-eau.
Comme pour le chauffe-eau vertical mural, il s'agit d'accrocher l'appareil sur 4 boulons ∅ 10 mm préalablement scélés. Le gabarit imprimé sur l'emballage facilite la détermination des positions respectives de ces boulons. (voir page intérieure pour la fixation au plafond).
Afin de pouvoir procéder à l'échange de l'élément chauffant, prévoir un espace libre R (voir fig.4) en dessous des extrémités des tubes des chauffe-eau, au moins égal à 400 mm.
POSE DU CHAUFFE-EAU SUR SOCLE
Après déballage, visser sur l'appareil les pieds placés dans la coiffe en polystyrène expansé. Utiliser les vis qui fixaient l'appareil sur le socle bois de l'emballage.
POSE D'UN CHAUFFE-EAU STABLE
Pour les chauffe-eau 150 et 200 litres, les pieds sont intégrés à l'appareil. Pour les chauffe-eau 300 litres, après déballage, visser sur l'appareil les patins placés dans la coiffe en polystyrène.
RACCORDEMENT HYDRAULIQUE
Un chauffe-eau à accumulation peut-être utilisé de deux façons :
soit sous-pression quand il doit desservir plusieurs postes d'eau et dans ce cas il doit être obligatoirement équipé d'un groupe de sécurité (NFD 36401).
soit écoulement libre quand il ne faut alimenter qu'un seul poste d'eau.
Dans tous les cas il y a lieu de placer un robinet d'arrêt sur l'alimentation et lorsque la pression d'alimentation est supérieure à 5,5 bars (ou 5,5 Kg/cm2), il est indispensable d'utiliser un réducteur de pression.
NOTA - Le raccordement d'un chauffe-eau à une canalisation en cuivre doit obligatoirement être effectué avec interposition de manchons réduits ou égaux mâle-femelle en fonte. En cas de corrosion des filetages des tubes non équipés de ces manchons, notre garantie ne pourrait être appliquée. On utilisera, par exemple, les manchons en fonte malléable (Droite - Droite 270) aux dimensions suivantes :
| Capacité chauffe-eau en litres | Dimensions raccords | Diamètre intérieur | |
| femelle | mâle | ||
| 50 | 1/2" | 1/2" | 12 |
| 1/2" | 3/8" | 10 | |
| 75 - 100 - 150 | 3/4" | 3/4" | 14 |
| 3/4" | 1/2" | 12 | |
| 200 - 300 | 3/4" | 3/4" | 16 |
| 14 | |||
| 450 | 1" | 1" | 20 |
| 1" | 3/4" | 18 | |
L'installation est généralement réalisée avec robinet mélangeur (fig. 1 et 2). Un groupe de sécurité n'est pas nécessaire.
REMARQUE IMPORTANTE - Lors d'un montage à écoulement libre, la sortie de l'eau chaude ne doit jamais être ni obturée, ni freinée. Pendant la durée de la chauffe, il s'écoule par la robinetterie, une petite quantité d'eau. Ce n'est pas une fuite mais une évacuation du surplus due à la dilatation de l'eau.

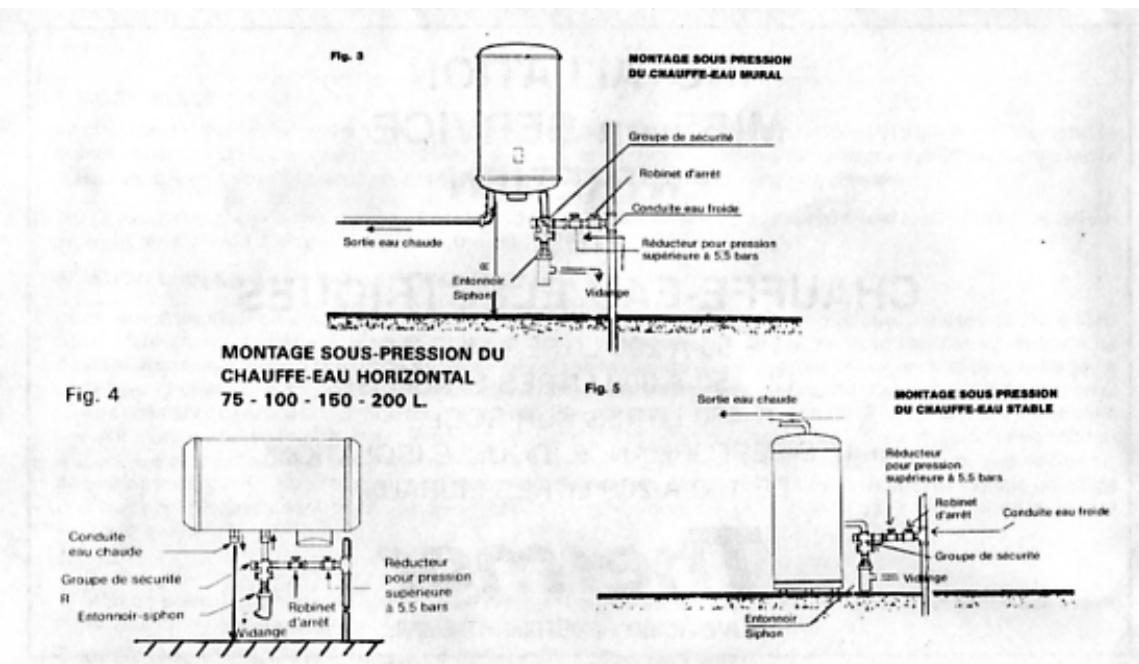

2 - MONTAGE SOUS PRESSION
L'installation doit-être effectuée avec un groupe de sécurité à membrane neuf, non livré avec le chauffe-eau, de dimensions appropriées à la capacité (1/2" pour sol, 3/4" pour 75 à 300 L. et 1" pour 450 L.), en France portant la marque NF.
Le fonctionnement correct de l'appareil n'est garanti que s'il est équipé de cet accessoire, le plus important dans l'ensemble du chauffe-eau monté sous pression.
Ce dispositif de sécurité comprend notamment un clapet de retenue et une soupape. Il est commandé par deux manettes qui assurent toutes les manoeuvres :
- Alimentation en eau froide du chauffe-eau - Fermeture de l'arrivée d'eau froide - Vidange de l'appareil.
Son installation doit être faite soigneusement et rigoureusement selon les principes et les schémas exposés dans cette notice.
Doivent être respectés notamment :
Sens : entrée/sortie d'eau suivant marquage du groupe (flèche).
Position : orifice de vidange orienté verticalement vers le bas.
Niveau : niveau du groupe de sécurité inférieur à celui de l'entrée d'eau froide du chauffe-eau.
NOTA : Dans le cas où ce niveau ne peut être respecté (groupe de sécurité plus haut que l'entrée d'eau froide du chauffe-eau), il y a lieu de prévoir un robinet de vidange au point le plus bas de la canalisation situé entre le groupe de sécurité et le chauffe-eau et de s'assurer que cette canalisation (comme les canalisations d'eau chaude) peut supporter une pression de service de 7 bars minimum.
En outre, il ne faut absolument pas qu'en cas de surpression l'écoulement en résultant puisse être freiné. Ceci implique que le tube de vidange ait une pente continue et suffisante et que sa section ne soit en aucun point inférieure à celle de l'orifice de sortie du groupe.
Pour effectuer la vidange, il faut mettre le groupe en position vidange et, de plus, ouvrir un robinet d'eau chaude (ou un robinet de purge) pour permettre l'entrée d'air.
La jonction du groupe de sécurité - réglé à 7 bars - avec les canalisations, s'effectue suivant le schéma de principe de la figure 3, 4 ou 5.
Il est recommandé de monter un entonnoir-siphon raccordé sur la tuyauterie d'évacuation des eaux usées, afin de vérifier facilement le bon fonctionnement de la soupape de sécurité.
Pendant les périodes de chauffe, l'eau contenue dans la cuve se dilate et une partie de cette eau s'échappe par la vidange (jusqu'à 2 à 3% de la capacité nominale du chauffe-eau). Il n'y a pas lieu de s'inquiéter de ce phénomène absolument normal.
REMARQUE IMPORTANTE
Avant de procéder au raccordement hydraulique, il est absolument indispensable de bien nettoyer les tuyauteries d'alimentation afin de ne pas risquer d'introduire dans la cuve du chauffe-eau des particules métalliques ou autres.
BRANCHEMENTS ELECTRIQUES :
Thermostats monophasés :
- Thermostat à canne ou à bulbe (Longueur voir tableau)
- Température de déclenchement en butée haute : 75° C (HZ - 70° C)
- Température de fonctionnement du coupe-circuit thermique = 85° C (HZ - 80° C)
Thermostat triphasés :
- Thermostats à bulbe et capillaire (Longueur voir tableau)
- Température de déclenchement en butée haute : 75°C
- Température de fonctionnement du coupe-circuit thermique = 110°C.
A | B Thermostats : RESTER TAS | F 75-100 L | |
 |  | ||
C |  | ||
D |  |  |  |
F |  |  |  |
BRANCHEMENT ELECTRIQUE
Le chauffe-eau équipé d'un thermostat à contacts secs, ne peut être branché et fonctionner que sur un réseau à courant alternatif. Les connexions sont à établir suivant les schémas joints à l'appareil (voir à l'intérieur du capot) et selon la tension du réseau. Conventionnellement ces schémas ont été représentés base de l'élément vue de face. La protection du chauffe-eau peut-être réalisée par des fusibles calibrés correspondant à la puissance indiquée sur la plaque signalétique. La mise à la terre des parties métalliques du chauffe-eau est indispensable et se fait en raccordant le conducteur de protection à la borne spéciale portant le repère L'installation doit comporter en amont du chauffe-eau un dispositif de coupure ou de sectionnement omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, le chauffe-eau doit être raccordé à une canalisation fixe par un câble rigide. Cet appareil n'est pas prévu pour être relié à un relais optimiseur.
THERMOSTAT
C'est un instrument de haute qualité qui a été construit, réglé et contrôlé avec soin. Il a pour rôle de maintenir et de limiter la température de l'eau à une valeur choisie. Il est plombé et ne doit, pour cette raison, et sous aucun prétexte, subir d'éventuels réglages ou réparations en dehors de nos usines à l'exception du réglage normal par rotation de l'index (qui ne peut être effectué que par l'installateur après mise hors tension du chauffe-eau). Le non-respect de cette clause supprime le bénéfice de la garantie. En cas de difficultés, faire procéder à l'échange pur et simple du thermostat. Le manipuler avec soin et s'il s'agit d'un thermostat à canne, jamais par celle-ci, car une torsion même légère, peut entraîner son déréglage.
Dans le but d'économie d'électricité, la température de réglage en usine des chauffe-eau a été limitée à 65°C environ ; la résistance à la corrosion et à l'entartrage s'en trouve améliorée.
COUPE-CIRCUIT THERMIQUE DE SECURITE
Tous nos chauffe-eau sont équipés d'un coupe-circuit thermique de sécurité qui déclenche l'arrêt du chauffage si la température atteint accidentellement une valeur exagérée. Ce coupe-circuit est intégré au thermostat. En cas de déclenchement de la sécurité, vérifier l'installation avant de procéder à son réarmement.
En aucun cas on ne doit court-circuiter la sécurité.
MISE EN SERVICE
Il est nécessaire de purger complètement le chauffe-eau, les conduites et la robinetterie, de l'air pouvant s'y trouver, pour éviter les bruits désagréables provoqués par l'air emprisonné se déplaçant lors du chauffage et des soutirages. Pour cela, avant de mettre le chauffe-eau sous tension, le remplir complètement d'eau en laissant ouvert le robinet d'eau chaude ; ne refermer ce robinet que lorsque l'écoulement s'effectue régulièrement et sans bruit de tuyauterie. Purger ensuite successivement toutes les tuyauteries d'eau chaude en ouvrant les robinets correspondants.
VIDANGE EN CAS DE GEL
Il est indispensable de vidanger l'appareil, s'il doit rester sans fonctionner dans un local soumis au gel. Pour cela :
- Couper le courant,
- Fermer l'arrivée d'eau froide,
- Vidanger le chauffe-eau grâce à la manette du groupe de sécurité,
- Protéger le groupe de sécurité,
- Lors de la remise en fonctionnement du chauffe-eau, ouvrir d'abord l'arrivée d'eau froide avant de remettre le courant.
- Appeler votre installateur si le groupe de sécurité a gelé.
ENTRETIEN
Le chauffe-eau ne nécessite pratiquement pas d'entretien, mais dans les régions d'eaux calcaires, il est recommandé de pratiquer annuellement un détartrage du chauffe-eau, en procédant comme suit :
- Couper le courant et déconnecter les fils d'arrivée aux bornes du chauffe-eau.
- Vidanger, puis retirer l'élément chauffant et le thermostat lorsque celui-ci est fixé sur la bride. Démonter le corps de chauffe en retirant les vis et le dégager complètement de son logement.
- Enlever le tartre déposé sous forme de boues ou de lamelles dans le fond du réservoir, et nettoyer avec soin les gaines des éléments et du thermostat. Ne pas toucher au tartre adhérant aux parois du réservoir, car il constitue une protection efficace contre la corrosion.
- Après nettoyage, remonter les pièces en remplaçant le joint de corps de chauffe.
- Remettre le chauffe-eau en service.
TIFICAT DE GARANTIE - CERTIFICAT DE GARANT
1) - Le chauffe-eau doit être installé par un professionnel qualifié conformément aux règles de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques.
Il sera utilisé normalement et régulièrement entre- tenu par un spécialiste.
Dans ces conditions, notre garantie s'exerce par échange ou fourniture gratuite à notre Distributeur ou Installateur des pièces reconnues défectueuses par nos services, où le cas échéant de l'appareil, à l'exclusion des frais de main d'oeuvre, des frais de transport ainsi que de toute indemnité et prolongation de garantie. "Elle prend effet à compter de la date de pose, facture d'installation faisant foi; en l'absence d'fe justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau majorée de six mois."
La cuve du chauffe-eau est garanti 5 ans.
L'appareillage électrique et les équipements amovibles sont garantis 2 ans.
Nota : Les frais ou dégats dûs à une installation défectueuse (gel, groupe de sécurité non raccordé à l'évacuation des eaux usées, absence de bac de rétention, par exemple) ou à des difficultés d'accès ne peuvent en aucun cas être imputés au fabricant.
Sont exclues de ces garanties les défaillances dues à :
Des conditions d'environnement anormales.
- Potionnement dans un endroit soumis au gel ou - aux intempéries.
- Alimentation avec une eau présentant des critères d'agessivités particulièrement anormaux (DTU - Plomberie 60-1 additif 4).
- Alimentation électrique présentant des surten- sions importantes.
Une installation non conforme à la réglementation, aux normes et aux règles de l'art - Notamment :
- Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme NF D 36-401, modification du réglage du groupe de sécurité - - après violation du plombage.
- Corrosion anormale dûe à un raccordement hydraulique incorrect (contact direct fer-cuivre)
- Raccordement électrique défectueux : non conforme à la norme d'installation C15100, mise à la terre incorrecte, section de câble insuffisante, non respect des schémas de raccordement prescrits - etc - ...
- Mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).
- Un entretien défectueux
- Entartrage anormal des éléments chauffants et des organes de sécurité.
- Non entretien ou disfonctionnement du groupe de sécurité se traduisant par des surpressions (voir notice).
- Carrosserie soumise à des agressions extérieures
- Modification des équipements d'origine, sans avis du constructeur ou emploi de pièces détachées - non référencées par celui-ci.
3) - Recommendations.
Pour les régions où l'eau est très calcaire, l'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie sous réserve que l'adoucisseur soit réglé conformément aux règles de l'art, vérifié et entretenu régulièrement.
4) - Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
EFICAT DE GARANTIE-CERTIFICAT DE GARA2
IMPORTANT : Il est nécessaire de s'assurer périodiquement (au moins une fois par mois) du bon fonctionnement du groupe de sécurité en le mettant quelques secondes en position de vidange.
S'il est constaté un dégagement continu de vapeur ou d'eau bouillante par la vidange ou lors de l'ouverture d'un robinet de puisage par ce dernier, couper l'alimentation électrique du chauffe-eau et prévenir l'installateur. Les pièces remplaçables du chauffe-eau sont :
- le thermostat - la résistance avec éventuellement, son corps de chauffe - le joint.
Le remplacement d'une résistance blindée nécessite la vidange du chauffe-eau. Toute opération de remplacement doit être effectuée par un professionnel.
GARANTIE
Votre chauffe-eau est garanti dans les conditions précisées sur le certificat joint à cette notice. Réclamez-le à votre installateur en cas d'absence.
GAMME VERTICALE MURALE
| CAPACITES EN L | RESISTANCE PUSSANCE (W) S = Steaite | C.E. kWh/24% | COTES D'ENCOMBREMENT | COTES DE FIXATION | COTE DE RACCORDEMENT HYDRAULIQUE | POIDS A VIDE | N° BRANCHEMENT ELECTRIQUE | LONGUEUR THERMOSTAT | |||||||||||
| H | h | L | P | A | B | C | Z | G | E | F | G | ||||||||
| LUXE | 50 | S 900W | 0.76 | 557 | 1004 | 505 | 528 | 440 | 368 | 167 | 512 | 120 | 160 | 40 | 1/2" | 23 | Aou B | 400270 | |
| 75 Capac reelle 80 | S 1200W | 1.07 | 755 | 1203 | 505 | 528 | 440 | 570 | 151 | 721 | 175 | 230 | 51 | 3/4" | 33 | Aou B | 400370 | ||
| 100 | S 1200W | 1.20 | 887 | 1335 | 505 | 528 | 440 | 500 | 750 | 103 | 853 | 175 | 230 | 51 | 3/4" | 33 | Aou B | 400370 | |
| 150 | S 1800W | 1.50 | 1208 | 1656 | 505 | 528 | 440 | 600 | 1050 | 124 | 1174 | 175 | 230 | 51 | 3/4" | 43 | MOND = Aou BTRI = C | 430370370 | |
| 200 | S 2400W | 1.70 | 1535 | 1983 | 505 | 528 | 440 | 1050 | 451 | 1501 | 175 | 230 | 51 | 3/4" | 52 | MOND = ATRI = C | 4003450 | ||
| CONFORT | 50 | S1800W | 0.76 | 657 | 1004 | 505 | 528 | 440 | 368 | 167 | 512 | 120 | 160 | 40 | 1/2" | 24 | C | 370 | |
| 75 Capac reelle 80 | S 2400W | 1.07 | 755 | 1203 | 505 | 528 | 440 | 800 | 570 | 151 | 721 | 175 | 230 | 51 | 3/4" | 30 | C | 450 | |
| 100 | S 2400W | 1.20 | 887 | 1335 | 505 | 528 | 440 | 500 | 750 | 103 | 853 | 175 | 230 | 51 | 3/4" | 34 | C | 450 | |
| 150 | S 3000W | 1.69 | 1208 | 1656 | 505 | 528 | 440 | 800 | 1050 | 124 | 1174 | 175 | 230 | 51 | 3/4" | 44 | C | 450 | |
| 200 | S 3000W | 1.95 | 1535 | 1983 | 505 | 528 | 440 | 800 | 1050 | 451 | 1501 | 175 | 230 | 51 | 3/4" | 52 | C | 450 | |
GAMME VERTICALE HAUTE PERFORMANCE
| CAPACITES EN L | CONS. D'ENTREn kWh par24h a 65° | PUSSANCEen WS= Steatie | COTESD'ENCOMBREMENTen mm | COTES DEFIXATION en mm | COTES DERACCODEMENTHYDRAULIQUE en mm | POIDSa vicekg | N°BRANCHEMENTELECTRIQUE | LONGUEURTHERMOSTAT | ||||||||||
| H | h | L | P | A | B | C | Z | ? | D | E | F | ∅ | ||||||
| 100 | 0,90 | S 1200 W | 917 | 1365 | 544 | 547 | 440 | 500 | 750 | 120 | 870 | 175 | 230 | 38 | 3/4" | 34 | Aou B | 400370 |
| 150 | 1,10 | S 1800 W | 1238 | 1685 | 544 | 547 | 440 | 800 | 1050 | 141 | 1191 | 175 | 230 | 38 | 3/4" | 45 | C | 370 |
| 200 | 1,35 | S 2400 W | 1565 | 3013 | 544 | 547 | 440 | 500 | 1050 | 468 | 1518 | 175 | 230 | 38 | 3/4" | 54 | C | 450 |
GAMME STABLE & SUR SOCLE
GAMME STABLE
| CAPACITES EN L | RESISTANCE/ PUISSANCE (W) S = Steatite | C E kWh/24h | COTES en mm | POIDS a vide kg | N° BRANCHEMENT ELECTRIQUE | LONGUEUR THERMOSTAT | |||||||||
| H | L | V | T | M | F | G | A | B | × | ||||||
| 150 | S 1800 W | 1,35 | 1255 | 544 | 305 | 70 | 300 | 40 | 3/4" | 48 | 28 | 45° | 50 | C | 270 |
| 200 | S 2400 W | 1,45 | 1582 | 544 | 305 | 70 | 300 | 40 | 3/4" | 48 | 28 | 45° | 63 | C | 270 |
| 250 | S 3000 W | 2,55 | 1545 | 570 | 307 | 82 | 275 | 27 | 3/4" | 20 | 25 | 45° | 92 | C | 270 |
| 300 | S 3000 W | 2,68 | 1770 | 570 | 307 | 82 | 275 | 37 | 3/4" | 20 | 25 | 45° | 96 | C | 270 |
GAMME SUR SOCLE
| CAPACITES EN L | RESISTANCE/ PUISSANCE (W) | C.E. kWh/24h | COTES en mm | POIDS a vide kg | n° BRANCHEMENT ELECTRIQUE | LONGUEUR THERMOSTAT | ||||||
| H | L | V | T | M | F | ∅G | ||||||
| 450 | Blindée 4500 | 3.50 | 1977 | 678 | 400 | 55 | 252 | 35 | 1" | 167 | E | 10 165 |
