DISTO A2 - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Leica
Modèle	DISTO A2
Portée	0,05 m à 60 m
Précision (2σ)	± 1,5 mm (typ.)
Plus petite unité affichée	1 mm
Classe laser	II
Type laser	635 nm, < 1 mW
Arrêt automatique	180 s
Éclairage affichage	Oui, commutable
Mesure continue	Oui
Addition / Soustraction	Oui
Alimentation	Pile 9 V (monobloc)
Nombre de mesures par pile	Jusqu'à 5000
Dimensions (L x l x H)	124 x 54 x 35 mm
Poids	155 g
Température de stockage	-25°C à +70°C
Température de service	0°C à +40°C
Garantie	3 ans (sur enregistrement dans les 8 semaines)
Entretien	Chiffon humide doux, ne pas immerger, pas de solvants
Fonctions	Distance, surface, volume, implantation de distances
Référence de mesure	Arrière (défaut) ou avant (temporaire)

FOIRE AUX QUESTIONS - DISTO A2 LEICA

Comment allumer le Leica DISTO A2 ?

Appuyez brièvement sur la touche ON/DIST. Le laser s'allume et l'appareil est prêt. Pour éteindre, maintenez la touche CLEAR/OFF enfoncée.

Comment changer l'unité de mesure ?

Appuyez plusieurs fois sur la touche UNITS jusqu'à obtenir l'unité souhaitée (m, ft, in, etc.). Les unités de surface et volume changent automatiquement.

Comment mesurer une surface avec le DISTO A2 ?

Appuyez une fois sur la touche SURFACE/VOLUME. L'icône de surface s'affiche. Mesurez la longueur puis la largeur. Le résultat apparaît sur la ligne principale.

Comment mesurer un volume ?

Appuyez deux fois sur la touche SURFACE/VOLUME. Mesurez successivement la longueur, la largeur puis la hauteur. Le volume calculé s'affiche sur la ligne principale.

Que signifie le message d'erreur 'Info 252' ?

Le message Info 252 indique que la température interne est trop élevée. Laissez refroidir l'instrument avant de l'utiliser.

Comment utiliser la fonction de mesure continue ?

Maintenez la touche ON/DIST enfoncée jusqu'à entendre un bip. L'appareil mesure en continu. Appuyez brièvement sur ON/DIST pour arrêter. La dernière valeur est conservée.

Comment régler la référence de mesure ?

Appuyez sur la touche RÉFÉRENCE pour basculer temporairement sur la mesure depuis le bord avant. Après une mesure, l'appareil revient à la référence arrière par défaut.

Quel type de pile utiliser ?

Utilisez une pile alcaline 9 V (monobloc). Ne pas utiliser de piles rechargeables. Remplacez la pile dès que l'icône de pile clignote.

Comment nettoyer le télémètre ?

Nettoyez l'appareil avec un chiffon doux et humide. N'utilisez pas de solvants ni de produits abrasifs. Ne plongez jamais l'instrument dans l'eau.

Quelle est la précision du Leica DISTO A2 ?

La précision typique est de ± 1,5 mm (2 σ). Sur des distances > 12 m, l'écart peut augmenter de 0,25 mm/m dans des conditions défavorables.

MODE D'EMPLOI DISTO A2 LEICA

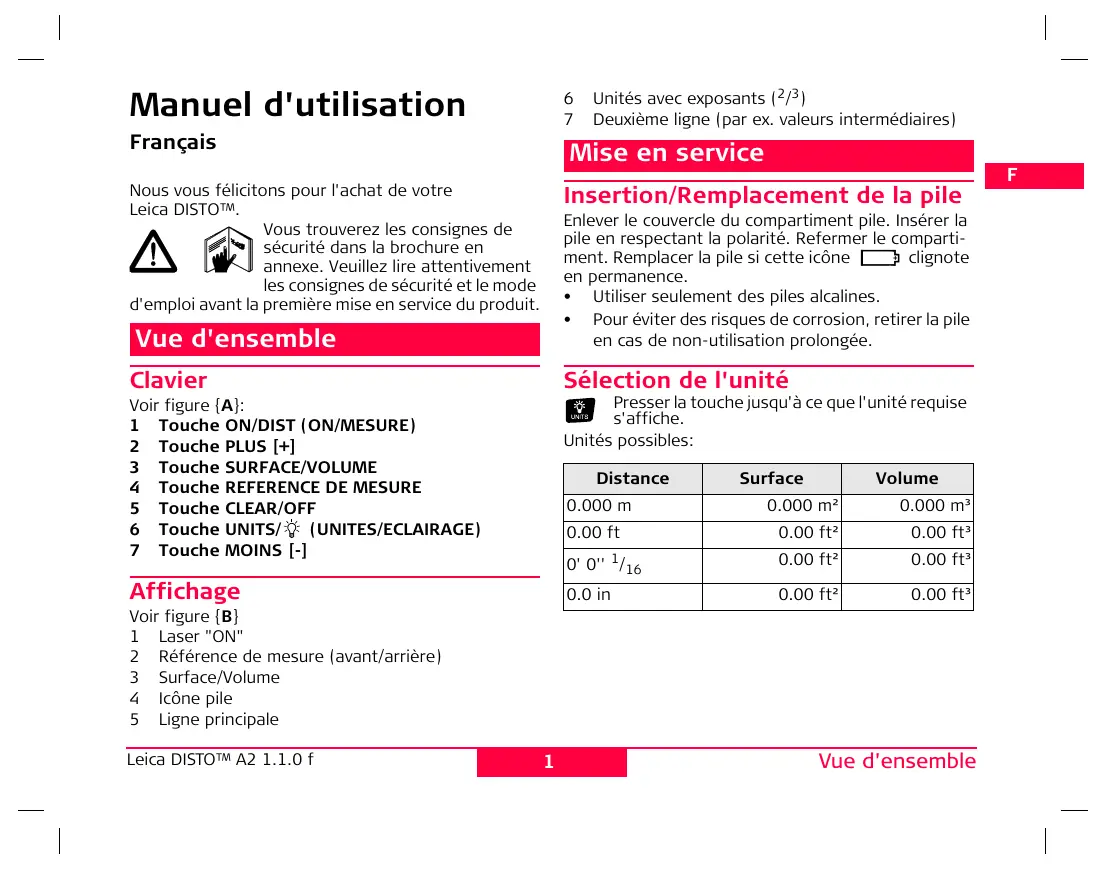

Manuel d'utilisation

Nous vous félicitons pour l'achat de votre Leica DISTOTM.

Vous trouverez les consignes de sécurité dans la brochure en annexe. Veuillez lire attentivement les consignes de sécurité et le mode

d'emploi avant la première mise en service du produit.

Clavier

Voir figure [A]:

1 Touche ON/DIST (ON/MESURE) 2 Touche PLUS [+] 3 Touche SURFACE/VOLUME 4 Touche REFERENCE DE MESURE 5 Touche CLEAR/OFF 6 Touche UNITS/ (UNITES/ECLAIRAGE) 7 Touche MOINS [-]

Affichage

Voir figure B

1 Laser "ON" 2 Récurrence de mesure (avant/arrière) 3 Surface/Volume 4 Icone pile 5 Ligne principale

6 Unités avec exposants (^2/3) 7 Deuxième ligne (par ex. valeurs intermédiaires)

Insertion/remplacement de la pile

Enlever le couvercle du compartiment pile. Insérer la pile en respectant la polarité. Refermer le compartiment. Remplacer la pile si cette icône clignote en permanence.

Utiliser seulement des piles alcalines. Pour éviter des risques de corrosion, stocker la pile en cas de non-utilisation prolongée.

Sélection de l'unité

Presser la touche jusqu'à ce que l'unité requise s'affiche.

Unités possibles:

Distance	Surface	Volume
0.000 m	0.000 m²	0.000 m³
0.00 ft	0.00 ft²	0.00 ft³
0' 0'' 1/16	0.00 ft²	0.00 ft³
0.0 in	0.00 ft²	0.00 ft³

Mise sous/hors tension

L'instrument et le laser s'allumeront.

L'icône pile s'affiche jusqu'au prochain actionnement d'une touche.

Une pression longue met l'instrument hors tension.

L'instrument s'éteint tout actionné pendant trois minutes.

Touche CLEAR

Annule la dernière action.

En cas d'utilisation de la fonction Surface ou Volume, les mesures individuelles peuvent être effacées graduellement et redéterminées.

Éclairage de l'affichage

Active/désactive l'éclairage de l'affichage.

Réglage de la référence de mesure

La référence de mesure arrêtée est le réglage par défaut.

A pour effet d'effectuer la prochaine mesure à partir du bord avant.

Après cette mesure, le réglage par défaut (référence arrière) s'applique de nouveau. Voir figure C.

Mesure de distance simple

Active le laser. Une seconde pression déclenche la mesure de distance.

Le résultat s'affiche immédiatement.

Mesure continue

Cette fonction permet de déterminer plusieurs valeurs de distance. Voir figure D.

Presser la touche jusqu'à l'émission d'un bip.

Presser la touche brievement pour arrêter la mesure continue.

La dernière valeur mesurée est indiquée sur la ligne principale.

Fonctions

Effectuer une mesure de distance.

La prochaine mesure sera ajoutée à la précédente.

La prochaine mesure sera soustraite de la précédente.

Répéter cette opération si nécessaire. Le résultat s'affiche respectivement sur la ligne principale, la valeur précédente sur la deuxième ligne.

Annule la dernière opération.

Presser la touche une fois. L'icône s'affiche.

Presser la touche et déterminer la première cote (par ex. longueur)

Presser la touche et déterminer la deuxième cote (par ex. largeur)

Le résultat s'affiche sur la ligne principale.

Volume

Presser la touche deux fois. L'icône s'affiche.

Presser la touche et déterminer la première cote (par ex. longueur).

Presser la touche et déterminer la deuxième cote (par ex. largeur).

La ligne principale affiche la surface calculée à partir des deux valeurs mesurées.

Presser la touche et déterminer la troisième cote (par ex. hauteur). La valeur mesurée est indiquée sur la deuxième ligne.

Le volume est indiqué sur la ligne principale.

Implantation de mêmes distances

Il est possible de saisir des distances fixes, par exemple lors du montage d'unités en bois. Le DISTO affiche sur l'écran la distance prédéfinie de même qu'un multiple de cette valeur. Dès qu'un tel point a été atteint avec le DISTO, un bip retentit.

Saisie de la distance à implanter : presser longuement. Sur l'écran, la ligne du haut, remplie de traits transversaux, clignote. Ajuster avec et la valeur de la ligne principale à la distance à implanter requise. En cas de pression plus longue, le défilement des chiffres est plus rapide.

affiche la distance à implanter ou un multiple sur la ligne auxiliaire et démarre la mesure laser. Sur la ligne principale, la distance entre le point à implanter (ligne auxiliaire) et le DISTO (référence de mesure arrière) est indiquée.

Si l'on déplace le DISTO lentement le long de la ligne à implanter, la distance affichée diminue. À une distance de 0,1 m jusqu'au prochain point à implanter, le DISTO commence à émettre des bips. Dès que le point à implanter a été atteint, le bip change et la ligne auxiliaire commence à clignoter. Répéter cette opération autant de fois que vous le souhaitez.

La fonction peut être interrompue à tout moment avec CLEAN.

Messages affichés

Tous les messages comportent les textes "Info" ou "Error".

Les erreurs suivantes peuvent être corrigées:

InFo	Cause	Solution
252	Température trop haute	Laisser refroidir l'instrument
253	Température trop basse	Réchauffer l'instrument
255	Signal de réception trop faible, temps de mesure trop long	Utiliser la plaque de mire
256	Signal d'entrée trop intense	Utiliser la plaque de mire (face grise)
257	Mesure incorrecte. Trop forte luminosité	Utiliser la plaque de mire (face marron)
Error	Cause	Solution
	Erreur de matériel	Si ce message ne s'était pas après plusieurs mises sous/hors tension, contacter le reven-deur.

\section*{Caractéristiques techniques}

Portée (utiliser une plaque de mire pour les grandes distances)	0,05 m à 60 m
Précision de mesure (2 σ)	typ.: ± 1.5 mm*
Plus petite unité affichée	1 mm
Classe laser	II
Type laser	635 nm, < 1 mW
Arrêt automatique	au bout de 180 s
Eclairage de l'affichage	✓
Mesure continue	✓
Addition / Soustraction	✓
Durée de vie de la pile, pile monobloc 9 V	jusqu'à 5000 mesures
Dimensions et poids	124x54x35 mm, 155 g
Plage de température: Stockage Service	-25°C à +70°C -0°C à +40°C

• jusqu'à 12 m dans des conditions favorables (bonne surface de visée, température ambiantes). Dans des conditions défavorables, comme un fort ensoleillement, une surface de visée faiblement réfléchissante ou de grandes variations de température, l'écart peut augmenter de 0.25 mm/m sur des distances de plus de 12 m.

Portée

La portée est limitée à 60 m.

La nuit, au crépuscule ou quand les points visés se trouvent à l'ombre, la portée augmente sans plaque de mire. Utiliser la plaque de mire si l'environnement est très lumineux et si l'on vise des points ayant de mauvaises caractéristiques de réflexion!

Surfaces visées

Des erreurs de mesure peuvent survenir en cas de visée de liquides incolores (par ex. eau), de verre sans poussière, de polystyrène expansé ou de surfaces translucides comparables, de même qu'en cas de visée d'objets fortement réfléchissants faisant dévier le faisceau laser.

Entretien

Utiliser un chiffon humide doux pour le nettoyage. Ne plonger jamais l'instrument dans l'eau. Ne pas utiliser des produits de nettoyage ou solvants agressifs.

Garantie

Leica Geosystems AG accorde une garantie de trois* ans sur le Leica DISTOTM A2.

De plus amples informations à ce sujet sont disponibles sur le site Internet : www.disto.com

Modifications (illustrations, descriptions et caractéristiques techniques) réservées.

• Pour bénéficier de la garantie de trois ans, il faut enregistrer le produit sur notre site Internet www.disto.com dans un délai de 8 semaines à compter de la date d'achat. En cas de non-enregistrement, le produit sera assorti d'une garantie de deux ans.
