PINMASTER - Télémètre laser LEICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PINMASTER LEICA au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Télémètre laser |
| Marque | Leica |
| Modèle | PINMASTER |
| Grossissement | 7x |
| Diamètre de l'objectif | 24 mm |
| Champ de vision à 1 000 m | 115 m |
| Dégagement oculaire | 15 mm |
| Compensation dioptrique | ±3,5 dpt |
| Portée de mesure | 10 à 750 m (10 à 825 yards) |
| Précision | ±1 m jusqu'à 375 m, ±2 m jusqu'à 750 m, ±0,5% au-delà |
| Affichage | LED 4 chiffres |
| Système de prismes | Prismes en toit avec traitement de phase P40 |
| Étanchéité | Étanche jusqu'à 1 m |
| Matériau du boîtier | Plastique renforcé de fibres de carbone |
| Dimensions (L x H x P) | 113 x 75 x 34 mm |
| Poids (avec pile) | Environ 220 g |
| Alimentation | 1 pile lithium 3V type C2R |
| Autonomie de la pile | Environ 2 000 mesures à 20 °C |
| Mode de mesure | Mode Scanning |
| Sécurité laser | Laser de classe 1, sans danger pour les yeux |
| Divergence du faisceau | Environ 0,5 x 2,5 mrad |
| Temps de mesure | Max. 0,85 s |
| Pour porteurs de lunettes | Oui, avec œilletons rabattables |
| Entretien | Nettoyage avec un chiffon doux et sec |
| Pièces détachées et réparabilité | Contacter le service après-vente Leica |
FOIRE AUX QUESTIONS - PINMASTER LEICA
Comment changer la pile du Leica PINMASTER ?
Pour changer la pile, ouvrez le couvercle du compartiment pile situé sur le boîtier, retirez la pile usagée et insérez une nouvelle pile lithium 3V type C2R en respectant la polarité (+/-). Refermez le couvercle jusqu'au clic.
Quelle est la portée maximale de mesure ?
La portée maximale est de 750 mètres (825 yards) dans des conditions optimales. Les performances peuvent varier selon la réflexivité de la cible et les conditions météorologiques.
Comment passer du mode mètres au mode yards ?
Le Leica PINMASTER ne dispose pas de sélecteur mètre/yard. Vous devez acheter la version correspondante : référence 40 531 pour la version mètres, référence 40 532 pour la version yards.
Le télémètre est-il étanche ?
Oui, le boîtier est étanche jusqu'à 1 mètre de profondeur. Il résiste à la pluie et aux éclaboussures.
Comment nettoyer les lentilles ?
Utilisez un chiffon doux et sec (microfibre) pour essuyer les lentilles. Évitez les solvants ou produits abrasifs qui pourraient endommager le revêtement optique.
Le laser est-il dangereux pour les yeux ?
Le laser intégré est de classe 1, sans danger pour les yeux dans des conditions normales d'utilisation. Néanmoins, évitez de regarder directement le faisceau.
Puis-je utiliser le télémètre avec des lunettes ?
Oui, les œilletons en caoutchouc peuvent être rabattus pour permettre l'utilisation avec des lunettes. Le dégagement oculaire de 15 mm est adapté.
Comment fonctionne le mode Scanning ?
Le mode Scanning permet des mesures continues en maintenant le bouton de mesure enfoncé. Le résultat s'affiche en temps réel et se met à jour environ toutes les 0,85 seconde.
Quelle est la précision des mesures ?
La précision est de ±1 mètre jusqu'à 375 mètres, ±2 mètres jusqu'à 750 mètres, et ±0,5% au-delà de 750 mètres.
Où puis-je trouver des pièces de rechange ou faire réparer mon appareil ?
Contactez le service après-vente Leica ou un revendeur agréé. Les pièces détachées ne sont pas vendues directement aux particuliers.
Questions des utilisateurs sur PINMASTER LEICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Télémètre laser au format PDF gratuitement ! Retrouvez votre notice PINMASTER - LEICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PINMASTER de la marque LEICA.
MODE D'EMPLOI PINMASTER LEICA

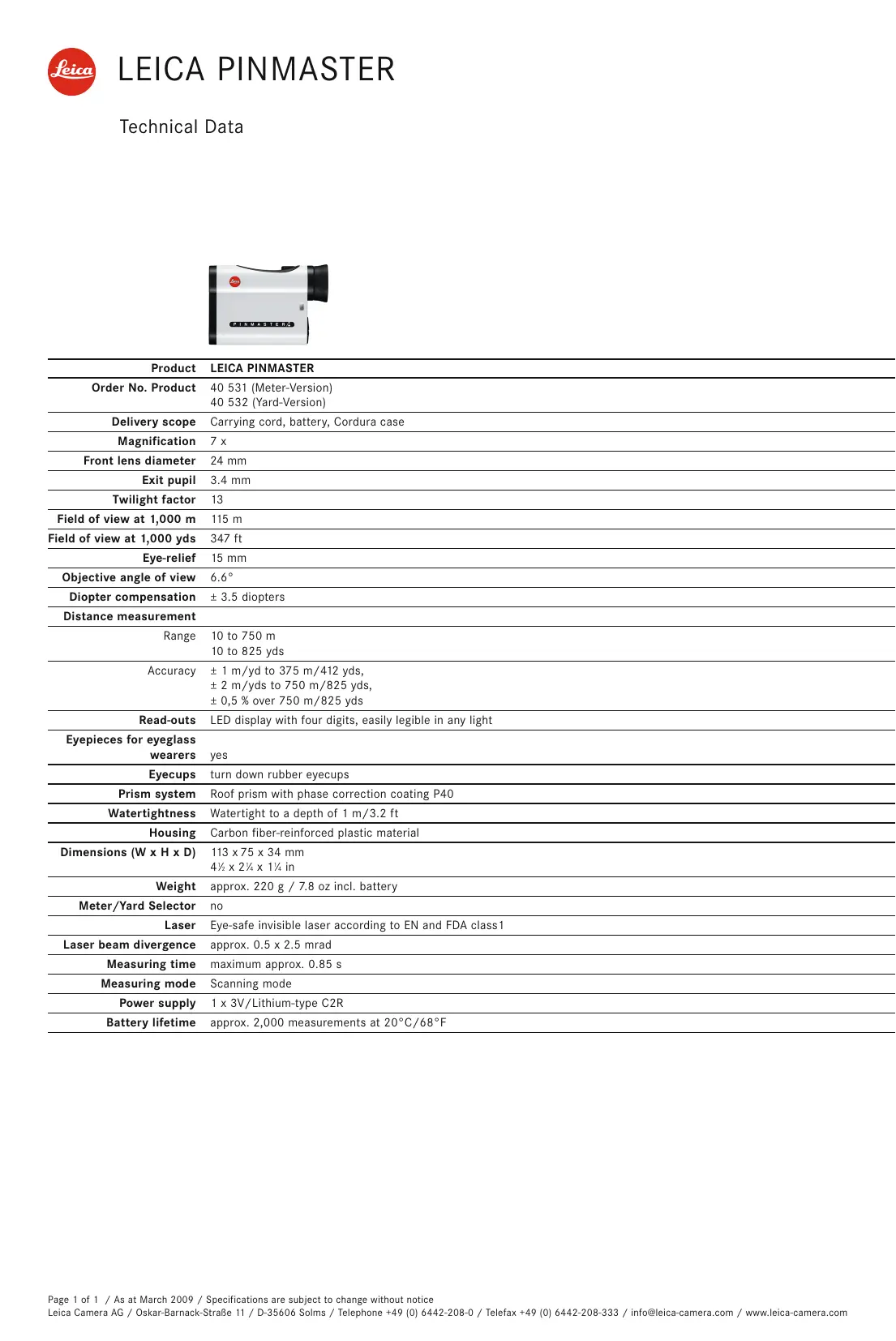

Technical Data
| Product | LEICA PINMASTER |
| Order No. Product | 40 531 (Meter-Version) |
| 40 532 (Yard-Version) | |
| Delivery scope | Carrying cord, battery, Cordura case |
| Magnification | 7 x |
| Front lens diameter | 24 mm |
| Exit pupil | 3.4 mm |
| Twilight factor | 13 |
| Field of view at 1,000 m | 115 m |
| Field of view at 1,000 yds | 347 ft |
| Eye-relief | 15 mm |
| Objective angle of view | 6.6° |
| Diopter compensation | ± 3.5 diopters |
| Distance measurement | |
| Range | 10 to 750 m |
| 10 to 825 yds | |
| Accuracy | ± 1 m/yd to 375 m/412 yds, ± 2 m/yds to 750 m/825 yds, ± 0,5 % over 750 m/825 yds |
| Read-outs | LED display with four digits, easily legible in any light |
| Eyepieces for eyeglass wearers | yes |
| Eyecups | turn down rubber eyecups |
| Prism system | Roof prism with phase correction coating P40 |
| Watertightness | Watertight to a depth of 1 m/3.2 ft |
| Housing | Carbon fiber-reinforced plastic material |
| Dimensions (W x H x D) | 113 x 75 x 34 mm 4½ x 2¼ x 1¾ in |
| Weight | approx. 220 g / 7.8 oz incl. battery |
| Meter/Yard Selector | no |
| Laser | Eye-safe invisible laser according to EN and FDA class1 |
| Laser beam divergence | approx. 0.5 x 2.5 mrad |
| Measuring time | maximum approx. 0.85 s |
| Measuring mode | Scanning mode |
| Power supply | 1 x 3V/Lithium-type C2R |
| Battery lifetime | approx. 2,000 measurements at 20°C/68°F |
