Type de produit	Lecteur de cartes mémoire interne
Marque	TRANSCEND
Modèle	TS0MFLRD8B
Interface	USB 2.0 (rétrocompatible USB 1.1)
Vitesse de transfert maximale	480 Mbps
Formats de cartes supportés	CompactFlash Type I/II, Microdrive, SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur), Memory Stick PRO Duo (avec adaptateur)
Nombre de fentes	4 (multicartes)
Alimentation	5 V CC via connecteur USB interne
Dimensions (L × l × H)	102 mm × 102 mm × 26 mm
Poids	234 g
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Humidité de fonctionnement	0 % à 90 % HR
Certifications	FCC Classe B, CE, BSMI
Systèmes d'exploitation compatibles	Windows 98SE, 2000, ME, XP ; Linux noyau 2.4 et ultérieur
Installation	Interne, baie 3,5 pouces ; branchement sur connecteur USB de la carte mère
Indicateurs lumineux	LED pour insertion de carte et transfert de données
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les produits liquides ou abrasifs
Sécurité	Ne pas retirer de carte pendant le transfert de données ; éteindre l'ordinateur avant manipulation interne
Pièces détachées et réparabilité	Produit non réparable par l'utilisateur ; contacter le support Transcend pour tout défaut

FOIRE AUX QUESTIONS - TS0MFLRD8B TRANSCEND

Quels types de cartes mémoire ce lecteur prend-il en charge ?

Ce lecteur interne multicartes prend en charge : CompactFlash Type I/II, Microdrive, SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur) et Memory Stick PRO Duo (avec adaptateur).

Comment installer le lecteur dans mon PC ?

Installez le lecteur dans une baie libre de 3,5 pouces. Branchez son connecteur USB sur le connecteur USB interne de la carte mère (brochage standard : rouge +5V, blanc Data-, vert Data+, noir GND). Consultez le manuel de votre carte mère pour le brochage exact.

Quels systèmes d'exploitation sont compatibles ?

Le lecteur fonctionne sous Windows 98SE, 2000, ME, XP et Linux à partir du noyau 2.4. Sous Windows ME, XP et Linux, aucun pilote n'est nécessaire ; sous Windows 98SE et 2000, un pilote fourni sur le CD doit être installé.

Comment retirer une carte en toute sécurité sous Windows ?

Assurez-vous que le voyant LED ne clignote plus (aucun transfert en cours). Dans l'Explorateur, faites un clic droit sur le lecteur de carte et sélectionnez Éjecter. Vous pouvez alors retirer la carte sans risque.

Comment retirer une carte en toute sécurité sous Linux ?

Démontez le point de montage avec la commande umount /mnt/CardReader (ou le chemin que vous avez créé). Vérifiez qu'aucun fichier n'est ouvert sur la carte avant de la retirer.

Puis-je utiliser le lecteur sans pilote ?

Sous Windows ME, XP et Linux, aucun pilote n'est nécessaire ; le système reconnaît automatiquement le lecteur. Sous Windows 98SE et 2000, vous devez installer le pilote depuis le CD fourni.

Que faire si mon ordinateur ne détecte pas le lecteur ?

Vérifiez que le connecteur USB interne est correctement branché (fil rouge sur broche 1 ou 6). Assurez-vous que les pilotes sont installés (pour Windows 98SE/2000). Redémarrez l'ordinateur après l'installation matérielle.

Quelle est la vitesse de transfert maximale ?

Le lecteur supporte l'USB 2.0 avec une vitesse de transfert allant jusqu'à 480 Mbps. Les performances réelles dépendent du type de carte et de l'ordinateur.

Le lecteur nécessite-t-il une alimentation externe ?

Non, il est alimenté directement par le connecteur USB interne de la carte mère en 5 V CC. Aucune alimentation externe n'est nécessaire.

Quelle est la durée de la garantie ?

Transcend offre une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication. L'enregistrement en ligne dans les 30 jours suivant l'achat est recommandé.

MODE D'EMPLOI TS0MFLRD8B TRANSCEND

Lecteur Interne Multicartes

Manuel d'utilisation

P/N TS0MFLRD8B/8E

Transcend

Contenu de la boîte 1 1 Système requis 1

Installation des pilotes

Installation des pilotes sous Windows 98SE et 2000 2 Installation des pilotes sous Windows XP et ME 4

Installation du matériel 4

Utilisation du lecteur interne Multicartes

Utilisation sous Windows 98SE et 2000. Utilisation sous Windows XP et ME 7 Utilisation sous Linux Kernel à partir de version 2.4

Pour retirer sans risque des Cartes Mémoire

Sous Windows. 8 Sous Linux. 8

Caractéristiques 9

Limitation de garantie pour le Lecteur de cartes USB

Introduction

Merci d'avoir choisi le Lecteur Interne Multicartes Transcend. Cet appareil a été créé pour l'échange rapide de données utilisant différents types de stockage multimédia. Notre lecteur interne multicartes peut lire les cartes suivantes : CompactFlash™ Type I/II, Microdrive™, SmartMedia™, Secure Digital, miniSD (avec adaptateur), MultiMediaCard™, RS-MMC (avec adaptateur), Memory Stick®, Memory Stick PRO®, Memory Stick Duo® (avec adaptateur) et Memory Stick PRO Duo® (avec adaptateur). Conçu pour s'adapter à une ouverture de 3,5 pouces, le lecteur Interne Multicartes s'installe très facilement dans votre PC.

Contenu de l'emballage

Le lecteur interne multicartes contient les éléments suivants :

Lecteur interne multicartes, le logiciel d'installation, le guide rapide d'utilisation

Caractéristiques

Le lecteur interne multicartes possède les caractéristiques suivantes :

• Pleinement compatible aux spécifications USB 2.0
• Lit les cartes suivantes :
• CompactFlash Carte Type I/II
• Microdrive
• SmartMedia Carte
• Secure Digital Carte
• mini Secure Digital (avec adaptateur)
• Carte MultiMedia
• Carte MultiMedia Taille Réduite (avec adaptateur)
• Memory Stick
• Memory Stick PRO
• Memory Stick Duo (avec adaptateur)
• Memory Stick PRO Duo (avec adaptateur)
• Transfert de données ultra-rapide jusqu'à 480 Mbps
• Des diodes indiquent l'insertion des cartes et le transfert de données. Installation facile

Système requis

Ordinateur équipé d'une barrette mâle interne USB et d'un espace de 3,5" Les systèmes d'exploitation suivants :

• Windows® 98SE, Windows® 2000, Windows® ME et Windows® XP
• Linux kernel 2.4 et versions postérieures

Installation du pilote

Installation du pilote sous Windows 98SE et 2000

1. Allumez l'ordinateur pour installer le lecteur interne multicartes et assurez-vous que le port USB fonctionne normalement.

Ne branchez pas le lecteur multicarte dans le port USB pour le moment.

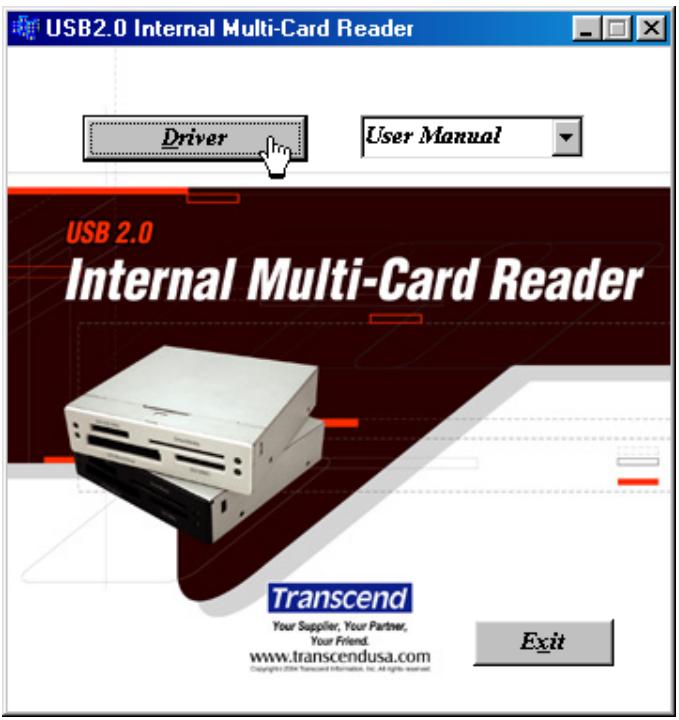

1. Insérez le CD dans le lecteur de CD-ROM (l'exécution automatique est possible). Sélectionnez le bouton Driver pour installer le matériel. Si la fenêtre d'exécution automatique n'apparaît pas, sélectionnez CardRead.exe dans le menu du CD.

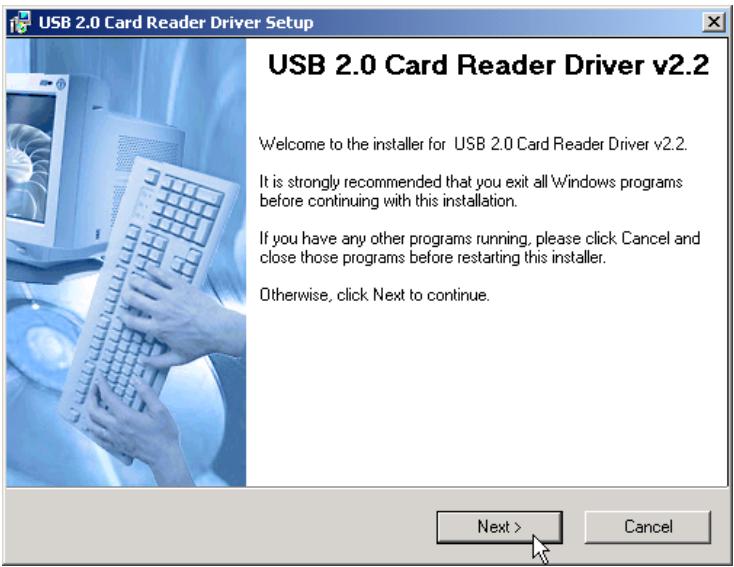

1. Lorsque la fenêtre Card Reader Setup apparaît, cliquez sur le bouton Suivant pour poursuivre l'opération.

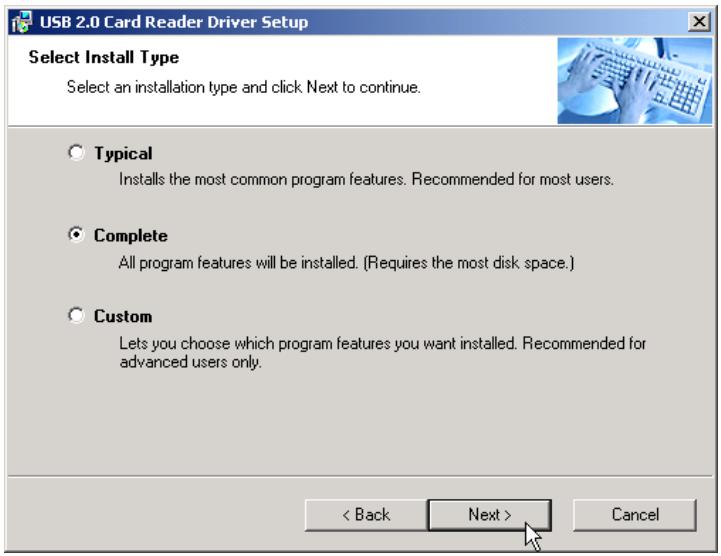

1. Choisissez l'option d'installation qui convient et cliquez sur Suivant.

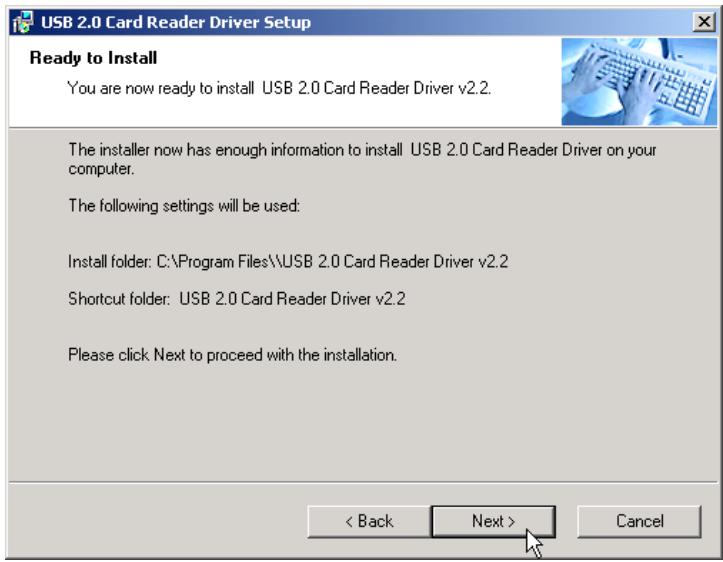

1. Cliquez sur Suivant pour terminer l'installation.

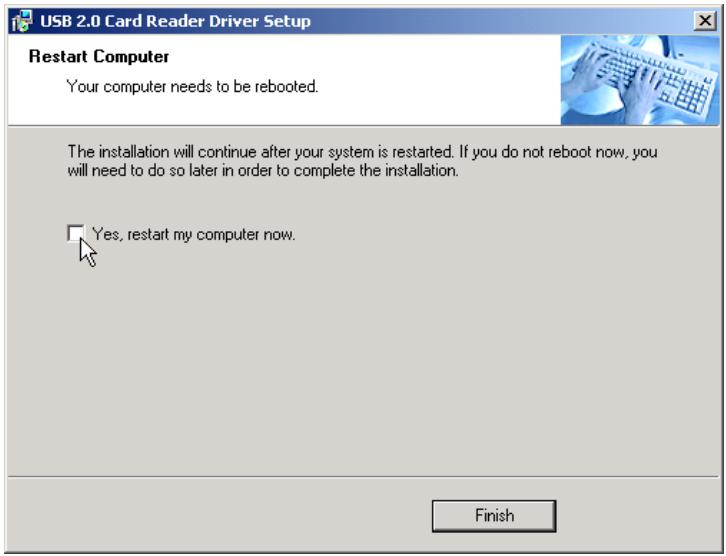

Sous Windows 98SE ou 2000, le système demandera de redémarrer l'ordinateur, mais il ne faudra pas le redémarrer pour le moment. Annulez l'option "Oui, redémarrer mon ordinateur" et sélectionnez le bouton Terminer.

1. Éteignez l'ordinateur et référez-vous aux instructions ci-dessous pour l'installation du matériel.

Installation du pilote sous Windows ME, XP et Linux

Aucun pilote n'est nécessaire. Éteignez l'ordinateur et référez-vous au paragraphe ci-dessous sur l'installation du matériel.

Installation du matériel

1. Installez le lecteur interne multicartes dans l'espace de 3,5 pouces.
2. Trouvez le schéma du connecteur USB interne dans le manuel de la carte mère.

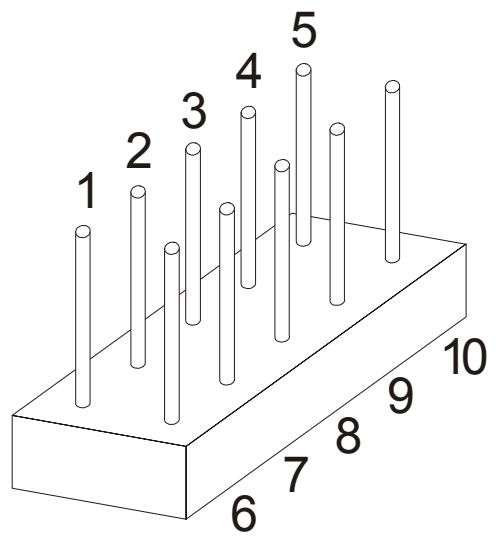

3. Si la disposition de la barrette môle USB est identique au schéma ci-dessous, elle correspond alors à la configuration par défaut du connecteur USB.

Broche 1 : Alimentation USB

Broche 2 : USB -

Broche 3 : USB +

Broche 4 : GND

Broche 5 : NC/USBOC

Broche 10 : NC (pas de broche)

Si la disposition de la barrette mâle USB ne correspond pas au schéma ci-dessus, se référer au paragraphe 5.

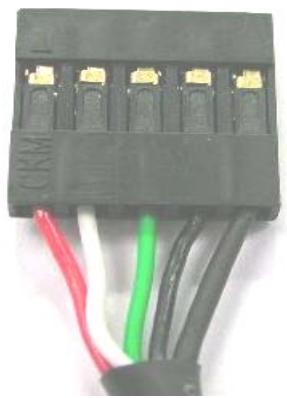

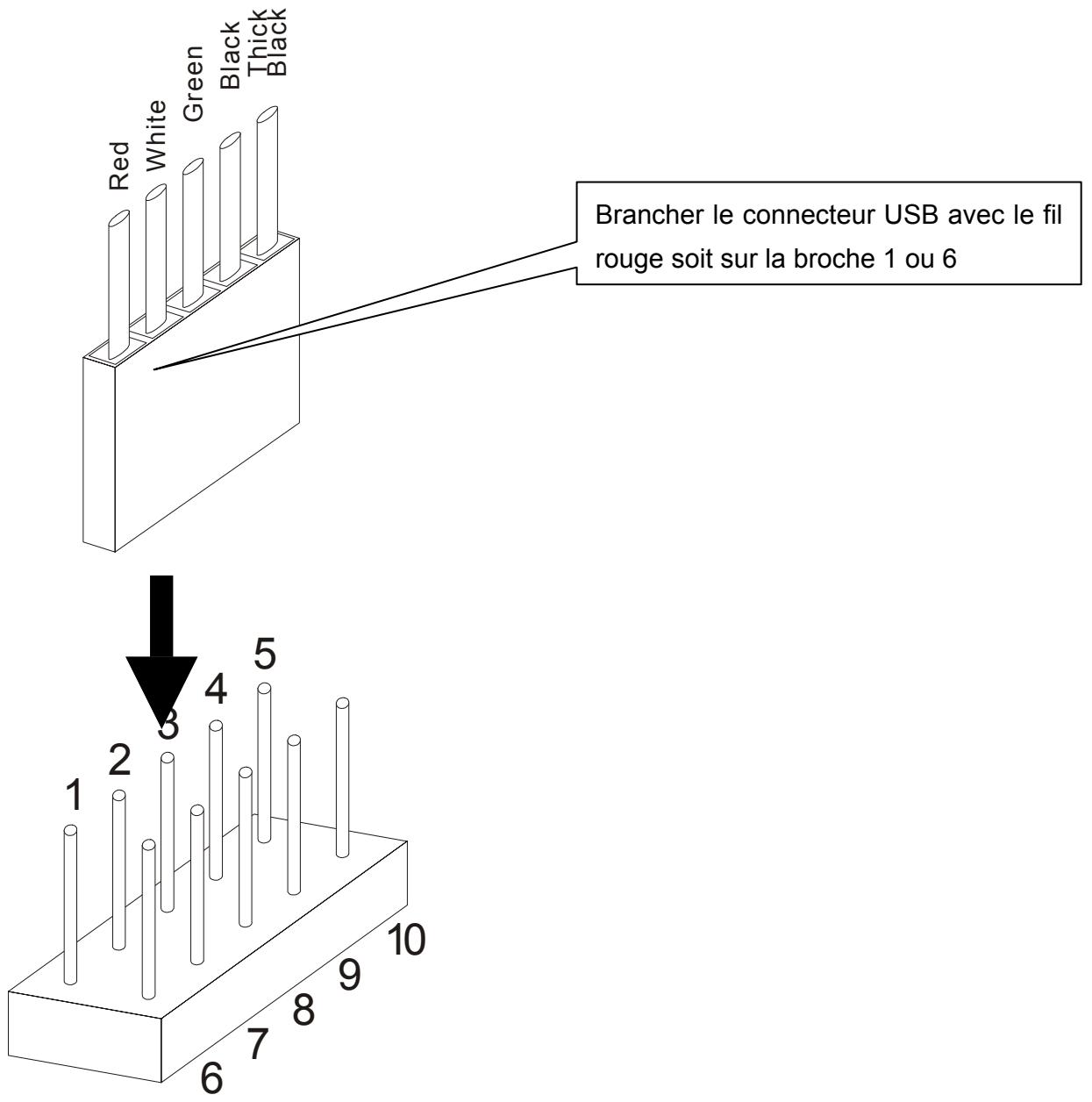

1. Brancher le connecteur USB du lecteur interne multicartes dans la barrette mâle USB de la carte mère, avec le fil rouge qui touche soit la broche 1 soit la broche 6. L'installation est maintenant finie.

1. Si le schéma de la barrette mâle USB ne correspond pas à l'installation par défaut du connecteur USB (cf. étape 3), procédez comme suit :

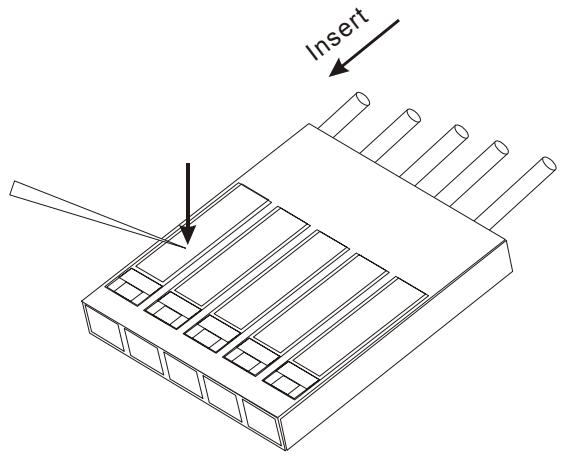

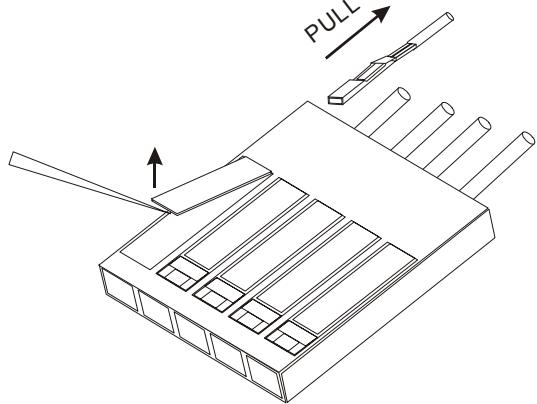

a. Utiliser une aiguille pour soulever la languette en plastique et enlever les fils du connecteur. Faire attention à ne pas casser la languette !

b. Se reporter au tableau ci-dessous pour réarranger les fils du connecteur.

Fil	Fonction Broche
Rouge(Red)	Vcc / Power / +5V
Blanc(White)	P-, Data-
Vert(Green)	P+, Data+
Noir(Black)	GND
Noir Epais(Thick Black)	Not Connect / Shield Ground

Être toujours attentif en réarrangeant les fils de couleurs. Une erreur pourrait causer de graves dommages au lecteur interne multicartes.

c. Garder le même côté avec les fils vers le haut et remboîter dans le connecteur. Appuyer sur les languettes pour bien connecter les fils avec les broches.

1. Brancher le connecteur USB du lecteur interne multicartes à la barrette mâle USB de la carte mère. L'installation du matériel est maintenant complète.

Utilisation du Lecteur Interne Multicartes

Après avoir effectué l'installation du pilote et du matériel, l'ordinateur peut être démarré et le lecteur interne multicartes utilisé.

Utilisation sous Windows 98SE et 2000

1. Allumer l'ordinateur. Une fenêtre mentionnant l'installation d'un nouvel appareil va apparaître (la première fois seulement en allumant l'ordinateur après avoir installé le lecteur interne multicartes).

Nouveau matériel détecté

Périphérique de stockage USB

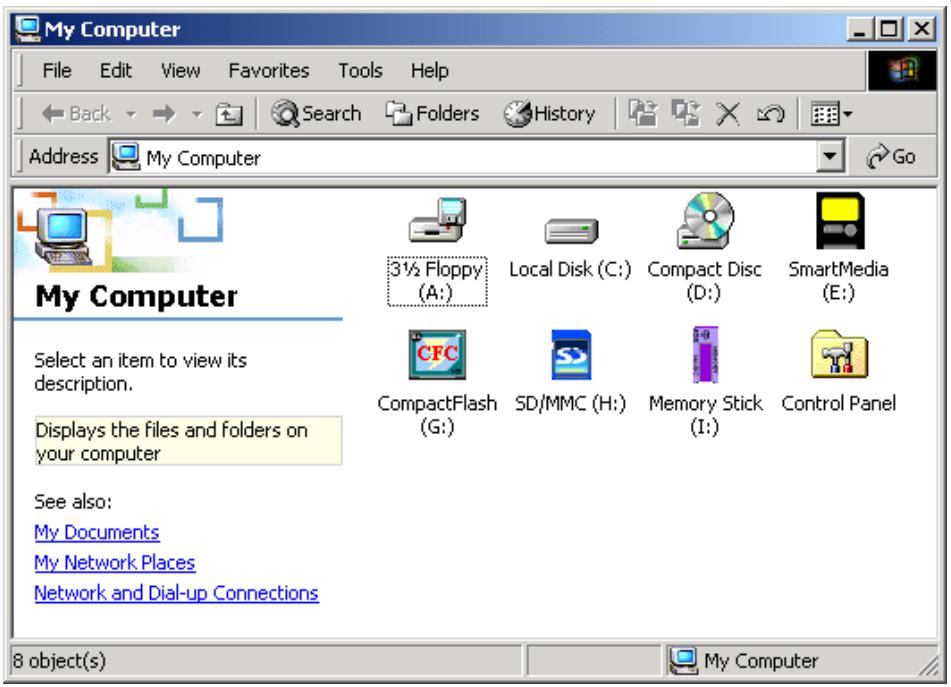

1. Quatre disques amovibles avec de nouvelles lettres assignées apparaissent dans la fenêtre Mon Ordinateur. Le lecteur interne multicartes est prêt à être utilisé.

Utilisation sous Windows ME et XP

1. Allumer l'ordinateur. Une fenêtre mentionnant l'installation d'un nouvel appareil va apparaître (la première fois en allumant l'ordinateur après avoir installé le lecteur interne multicartes).

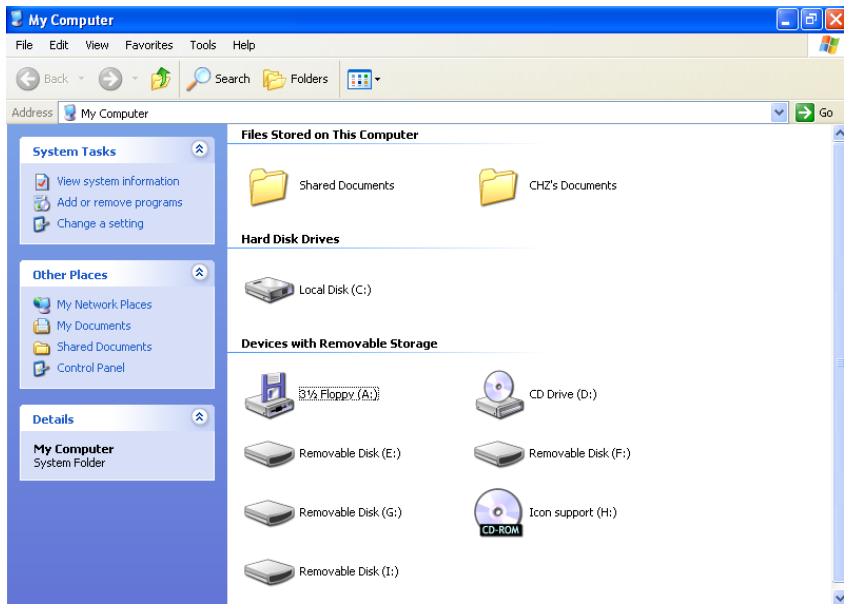

2. Quatre disques amovibles avec de nouvelles lettres assignées apparaissent dans la fenêtre Mon Ordinateur. Le lecteur interne multicartes est prêt à être utilisé.

Utilisation sous Linux Kernel 2.4 ou version postérieure

Le lecteur interne multicartes n'a pas besoin de pilote sous Linux kernel 2.4 ou version postérieure. Suivre la procédure ci-dessous pour le montage :

1. Allumer l'ordinateur et insérer une carte mémoire dans le lecteur interne multicartes.
2. Créer un répertoire pour le lecteur interne multicartes

Exemple : mkdir /mnt/CardReader

1. Monter le lecteur interne multicartes.

Exemple : mount -a -t mdos /dev/sda1 /mnt/CardReader

Peu importe le nombre de cartes mémoire insérées dans le lecteur interne multicartes, seule la première carte installée peut être montée.

Retirer sans danger les cartes mémoire

Pour les retirer sous Windows

S'assurer que le LED ne clignote pas (pas de transmission de données). On peut ainsi retirer sans danger la carte mémoire.

Retirer une carte mémoire lorsqu'un transfert de données est en cours peut endommager la carte et peut faire planter le système.

Pour les retirer sous Linux

Procéder au démontage de l'appareil dans l'environnement Linux. On peut alors retirer la carte mémoire en toute sécurité.

Exemple : umount /mnt/CardReader

Ne jamais retirer ou insérer une carte mémoire alors qu'un transfert de données est en cours. Pour éviter tout arrêt incorrect, ouvrir le fichier transféré dans son nouvel emplacement pour s'assurer que le transfert est complet.

Caractéristiques

Alimentation DC 5V à partir du port USB

Fentes de stockage :........... CompactFlash Carte Type I/II

Microdrive

SmartMedia Carte

Secure Digital Carte

mini Secure Digital (avec adaptateur)

Carte Multimedia

Carte Réduite Multi Media (avec adaptateur)

Memory Stick

Memory Stick PRO

Memory Stick Duo (avec adaptateur)

Memory Stick PRO Duo (avec adaptateur)

Températures de fonctionnement 0°C-40°C

Températures de stockage -10°C-60°C

Humidité 0%-90% RH

Emission/Sécurité FCC Class B, CE, BSMI

Taille. 102mm x 102mm x 26mm

Poids 234g

Garantie sous conditions du lecteur de cartes

Envers et contre tout est la norme que Transcend se fixe en termes de service client. Nous nous efforçons de fabriquer des produits de qualité dépassant celle des normes en vigueur dans l'industrie. Ceci fait tout simplement partie de notre engagement à satisfaire nos clients.

Transcend Information, Inc. (Transcend) s'engage à fournir des produits testés et garantis, sans défauts matériels ou de fabrication, et conformes aux spécifications publiées. Si, pendant la période de garantie, votre produit Transcend ne fonctionne pas correctement en raison d'un défaut de fabrication ou de matériel, et ce malgré une utilisation normale dans un environnement recommandé, Transcend réparera ou remplacera votre produit par un produit aux caractéristiques similaires. Cette garantie est soumise aux limitations et conditions ci-après :

Durée de garantie : la garantie des lecteurs de cartes Transcend est valable 2 ans après la date d'achat. Une preuve d'achat est nécessaire. Transcend inspectera le produit et décidera de le réparer ou de le remplacer. Transcend se réserve le droit de fournir un produit de remplacement aux fonctionnalités équivalentes.

Limitations : Cette garantie ne s'applique pas aux produits endommagés à la suite d'un accident, d'un emploi incorrect ou abusif, d'une mauvaise manipulation, d'une mauvaise installation, d'une altération, d'un mauvais usage ou de problèmes liés à des surtensions électriques. Les produits Transcend doivent être utilisés avec des périphériques conformes aux normes de l'industrie informatique. Transcend ne sera pas tenu responsable des dommages causés par l'usage de périphériques tiers. Transcend ne peut en aucun cas être tenu responsable des dommages directs ou indirects causés par un incident ou ses conséquences, y compris toute perte de profits ou de bénéfices, la perte de revenus ou de données, ou tout autre dommage accidentel ou fortuit, de toute altération de relations commerciales, dû à ce produit, même si Transcend a été averti d'une telle éventualité. Cette limitation ne s'applique pas dans la mesure où elle ne serait pas conforme à la loi en vigueur.

Avertissement : La garantie ci-dessus est une garantie exclusive, sans aucune autre garantie, implicite ou explicite, de quelque nature que ce soit ; ceci incluant mais ne se limitant pas aux garanties de commercialisation et d'adéquation à une utilisation particulière. Cette garantie ne sera en aucun cas affectée par un support technique ou des conseils délivrés par Transcend.

Inscription en ligne : Pour accélérer le service de garantie, veuillez inscrire votre produit auprès de Transcend dans les 30 jours après la date d'achat.

Inscrivez-vous en ligne sur http://www.transcend.nl/registration
