TS0MFLRD7 - Lecteur de cartes mémoire TRANSCEND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de cartes mémoire multicartes
Marque	Transcend
Modèle	TS0MFLRD7
Dimensions (L x l x h)	97 mm x 64 mm x 14 mm
Poids	55 g
Alimentation	5 V CC via port USB (sans alimentation externe)
Interface	USB 2.0 (compatible USB 1.1)
Vitesse de transfert	Jusqu'à 480 Mbit/s
Cartes supportées	CompactFlash Type I/II, Microdrive, SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur), Memory Stick PRO Duo (avec adaptateur)
Disque flash intégré	0 Mo (selon modèle : TS128MFLRD7 : 128 Mo, TS256MFLRD7 : 256 Mo)
Systèmes d'exploitation compatibles	Windows 98/98SE/2000/Me/XP, Mac OS 9.x, Mac OS X 10.1.2+, Linux kernel 2.4+
Indicateurs LED	4 LED : rouge (alimentation/transfert disque intégré), vert (CF/Microdrive), vert (SmartMedia), vert (SD/MMC/MS)
Température de fonctionnement	0 °C à 70 °C
Température de stockage	-40 °C à 150 °C
Humidité	0 % à 90 % HR
Certifications	FCC Classe B, CE, BSMI
Garantie	2 ans
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides et produits abrasifs
Sécurité	Ne jamais insérer/retirer une carte ou déconnecter le câble USB pendant un transfert de données ; respecter la procédure de retrait sécurisé du système d'exploitation
Pièces détachées et réparabilité	Pièces non disponibles séparément ; contacter le support Transcend pour réparation ou remplacement sous garantie

FOIRE AUX QUESTIONS - TS0MFLRD7 TRANSCEND

Quels types de cartes mémoire sont compatibles avec le Transcend TS0MFLRD7 ?

Le lecteur supporte CompactFlash Type I/II, Microdrive, SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur) et Memory Stick PRO Duo (avec adaptateur).

Le lecteur nécessite-t-il une installation de pilote sous Windows XP ?

Non, sous Windows XP (ainsi que Windows Me et versions ultérieures), le lecteur est plug-and-play et ne nécessite aucun pilote. Il est reconnu automatiquement.

Comment retirer en toute sécurité une carte mémoire du lecteur ?

Sous Windows, cliquez sur l'icône de retrait sécurisé dans la barre des tâches, puis sélectionnez le périphérique. Sous Mac OS, faites glisser l'icône du disque vers la corbeille. Sur Linux, utilisez la commande umount. Assurez-vous qu'aucune LED ne clignote (transfert en cours).

Que signifient les différentes LED sur le lecteur ?

La LED rouge indique l'alimentation et le transfert vers le disque intégré. Les LED vertes indiquent la présence d'une carte et clignotent lors du transfert : la première pour CompactFlash/Microdrive, la deuxième pour SmartMedia, la troisième pour SD/MMC/Memory Stick.

Puis-je utiliser le lecteur sans insérer de carte mémoire ?

Oui, si votre modèle dispose d'un disque flash intégré (128 Mo ou 256 Mo), celui-ci apparaît comme un disque amovible et peut être utilisé comme une clé USB.

Quelle est la vitesse de transfert maximale du Transcend TS0MFLRD7 ?

Le lecteur supporte l'interface USB 2.0 avec une vitesse théorique maximale de 480 Mbit/s. Les performances réelles dépendent de la carte mémoire et du système.

Le lecteur est-il compatible avec macOS Catalina ou ultérieur ?

La notice indique une compatibilité avec Mac OS X 10.1.2 et versions postérieures. Les versions récentes de macOS devraient le reconnaître sans pilote, mais il est recommandé de vérifier la compatibilité spécifique.

Comment installer le pilote sous Windows 98/98SE ?

Insérez le CD fourni, cliquez sur Driver, suivez l'assistant d'installation, puis redémarrez l'ordinateur. Ne branchez pas le lecteur avant la fin de l'installation.

Quelle est la consommation électrique du lecteur ?

Le lecteur est alimenté uniquement par le port USB en 5 V CC, sans besoin d'alimentation externe. La consommation est inférieure à 500 mA.

Que faire si le lecteur n'est pas reconnu par l'ordinateur ?

Vérifiez d'abord la connexion USB et testez un autre port. Sous Windows, assurez-vous que les pilotes sont installés (pour Windows 98/2000). Redémarrez l'ordinateur. Si le problème persiste, testez sur un autre système pour isoler un défaut matériel.

MODE D'EMPLOI TS0MFLRD7 TRANSCEND

Lecteur de Multicartes

Manuel d'utilisation

P/N TS0/128/256MFLRD7

Transcend

Installation du pilote

Installation du pilote sous Windows 98/98SE et 2000 2 Installation du pilote sous Mac OS 9.x 3

Utilisation du Lecteur de Multicartes

Utilisation sous Windows 98/98SE et 2000 3 Utilisation sous Windows Me et XP 4 Utilisation sous Mac OS 9.x 6 Utilisation sous Mac OS X 10.1.2 ou suivant 6 Utilisation sous Linux Kernel 2.4 ou postérieures 6

Pour retirer le Lecteur de Multicartes en toute sécurité

Pour retirer sous Windows 98/98SE 7 Pour retirer sous Windows 2000, Me, et XP 7 Pour retirer sous Mac OS et Linux 8

Indicateurs lumineux 9

Caractéristiques 10

Information pour commandes 10

Conditions de garantie

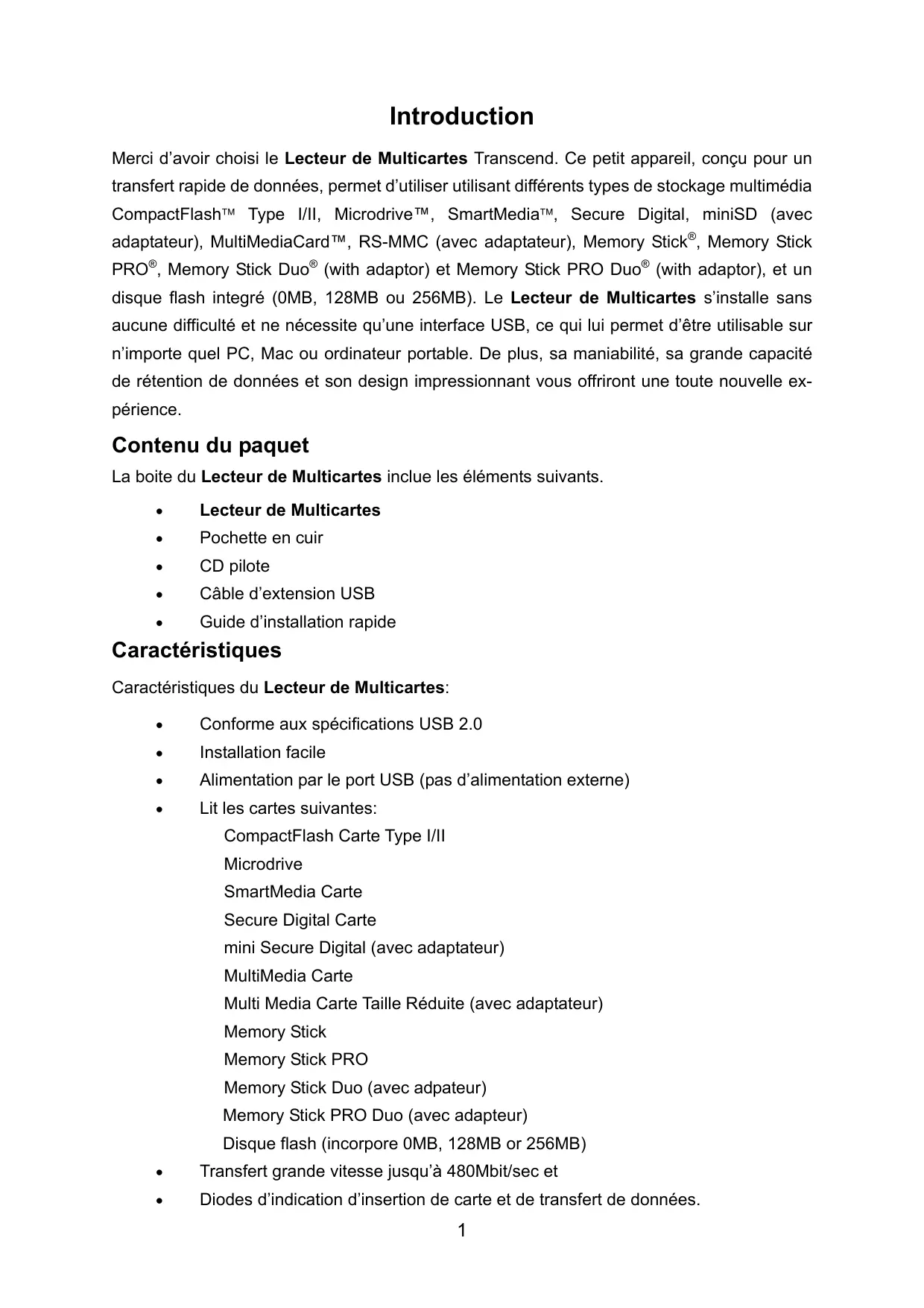

Introduction

Merci d'avoir choisi le Lecteur de Multicartes Transcend. Ce petit appareil, conçu pour un transfert rapide de données, permet d'utiliser différents types de stockage multimédia : CompactFlash™ Type I/II, Microdrive™, SmartMedia™, Secure Digital, miniSD (avec adaptateur), MultiMediaCard™, RS-MMC (avec adaptateur), Memory Stick®, Memory Stick PRO®, Memory Stick Duo® (avec adaptateur) et Memory Stick PRO Duo® (avec adaptateur), ainsi qu'un disque flash intégré (0 Mo, 128 Mo ou 256 Mo). Le Lecteur de Multicartes s'installe sans aucune difficulté et ne nécessite qu'une interface USB, ce qui lui permet d'être utilisable sur n'importe quel PC, Mac ou ordinateur portable. De plus, sa maniabilité, sa grande capacité de stockage de données et son design impressionnant vous offriront une toute nouvelle expérience.

Contenu du paquet

La boîte du Lecteur de Multicartes inclut les éléments suivants.

Lecteur de Multicartes - Pochette en cuir CD pilote Câble d'extension USB Guide d'installation rapide

Caractéristiques

Caractéristiques du Lecteur de Multicartes :

Conforme aux spécifications USB 2.0 Installation facile - Alimentation par le port USB (pas d'alimentation externe) Lit les cartes suivantes :

CompactFlash Carte Type I/II

Microdrive

SmartMedia Carte

Secure Digital Carte

mini Secure Digital (avec adaptateur)

MultiMedia Carte

Multi Media Carte Taille Réduite (avec adaptateur)

Memory Stick

Memory Stick PRO

Memory Stick Duo (avec adaptateur)

Memory Stick PRO Duo (avec adaptateur)

Disque flash (incorporé 0 Mo, 128 Mo ou 256 Mo)

• Transfert grande vitesse jusqu'à 480 Mbit/s et diodes d'indication d'insertion de carte et de transfert de données.

Configuration requise

Ordinateur de bureau ou portable avec un port USB. Un des systèmes suivants :

• Windows® 98/98SE, Windows® 2000
• Windows® Me, Windows® XP (pas de pilote nécessaire)
• Mac™ OS 9.x
• Mac™ OS X 10.1.2 ou versions postérieures (pas de pilote nécessaire)
• Linux kernel 2.4 ou versions postérieures (pas de pilote nécessaire)

Installation du pilote

Installation du pilote sous Windows 98/98SE et 2000

1. Allumez votre ordinateur auquel vous allez connecter le lecteur de multicartes et assurez-vous que le port USB est disponible et en état de fonctionner. (Ne connectez pas votre lecteur de multicartes à ce moment !)

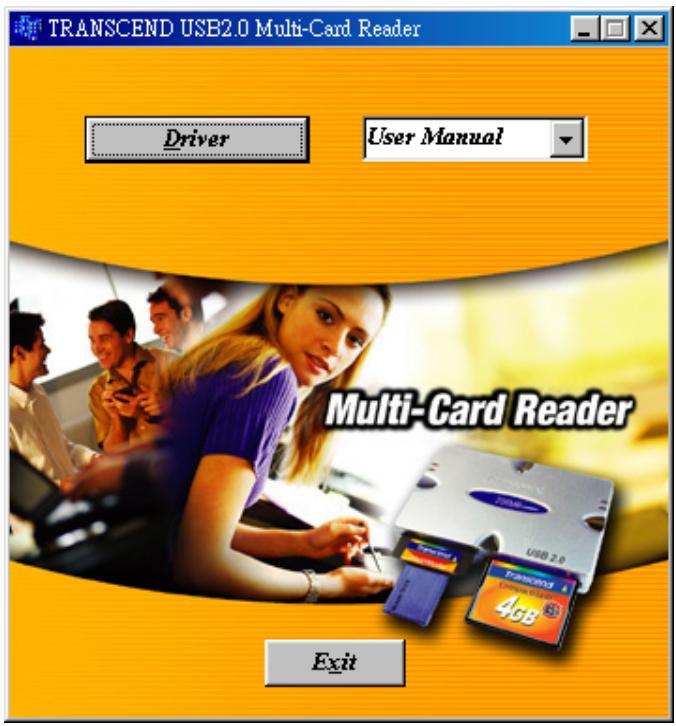

2. Insérez le CD pilote dans le lecteur de CD-ROM (Auto-Run supporté). Cliquez sur le bouton Driver.

1. L'assistant d'installation vous guide tout au long de la procédure.
2. Redémarrez votre ordinateur pour compléter l'installation.
3. Vous pouvez désinstaller le Lecteur de Multicartes et le pilote en lançant le programme Add/Remove dans Settings > Control Panel. Suivez les instructions à l'écran pour compléter la procédure.

Installation du pilote sous Mac OS 9.x

1. Allumez votre ordinateur auquel vous allez connecter le Lecteur de Multicartes et assurez-vous que le port USB est disponible et en état de fonctionner. (Ne connectez pas votre Lecteur de Multicartes à ce moment !)

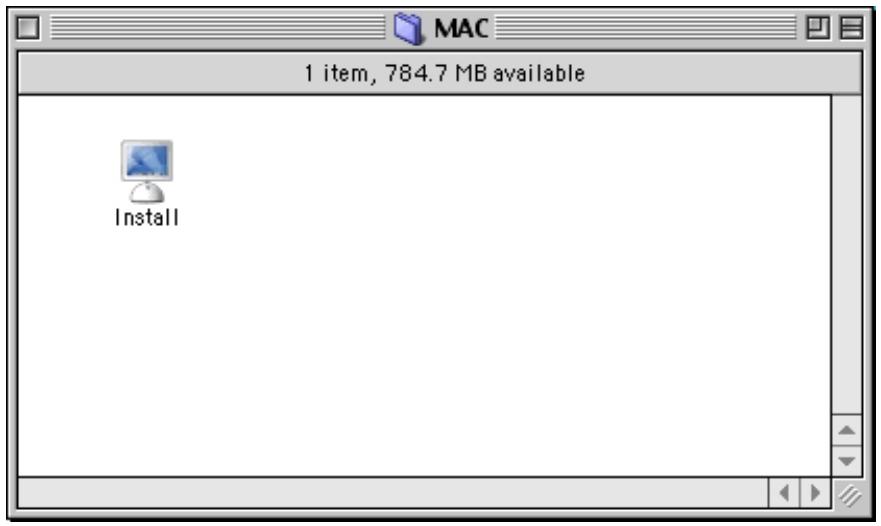

2. Insérez le CD pilote dans le lecteur de CD-ROM et lancez le programme d'installation sous le dossier Mac du lecteur de CD.

1. Redémarrez votre ordinateur pour compléter l'installation.

Utilisation du Lecteur de Multicartes

Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur) et Memory Stick PRO Duo (avec adaptateur) utilisent la même fente dans le Lecteur de Multicartes. Seul un type de média peut être utilisé dans cette fente en même temps.

Utilisation sous Windows 98/98SE et 2000

1. Complétez l'installation du pilote.
2. Connectez le Lecteur de Multicartes directement au port USB disponible (ou par l'intermédiaire d'un câble d'extension).

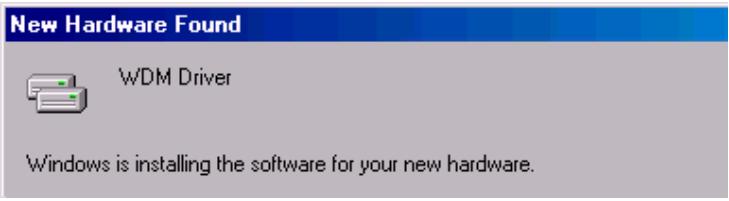

3. Notre ordinateur va reconnaître automatiquement le Lecteur de Multicartes et le message « New Hardware Found » apparaît. Windows va installer les dossiers pour l'utilisation de votre unité.

New Hardware Found

Port driver

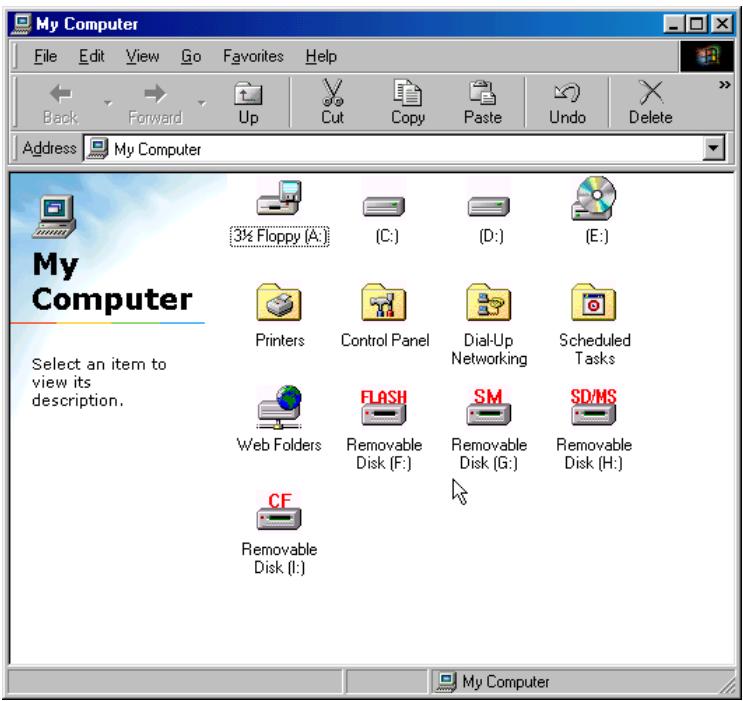

1. Quatre « Removable Disk » avec de nouvelles lettres attribuées apparaissent dans My Computer. Le Lecteur de Multicartes est prêt à fonctionner.

Pour le Lecteur de Multicartes avec 0MB Flash Disk, seulement 3 disques mobiles vont apparaître. Pour retirer en toute sécurité la carte mémoire, assurez-vous qu'aucune diode ne clignote (aucun transfert de données en cours).

Attention : Ne jamais retirer ou insérer une carte mémoire ou déconnecter le câble USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Utilisation sous Windows Me et XP

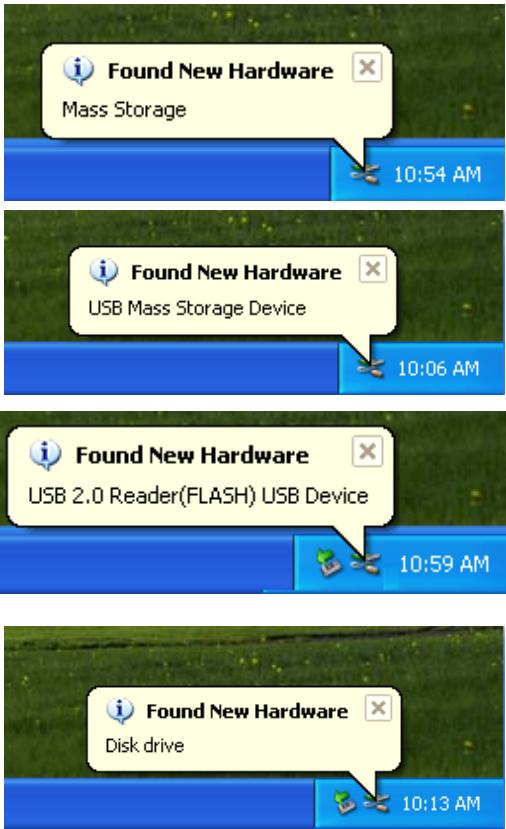

Le Lecteur de Multicartes est une unité libre de tout pilote sous Windows Me et Windows XP. Vous pouvez le connecter directement au port USB disponible (ou au moyen d'une extension de câble USB) et n'avez pas à installer de pilote spécifique. Windows Me et Windows XP vont détecter l'unité et installer automatiquement les dossiers associés nécessaires.

Les séquences de la procédure sont listées ci-dessous :

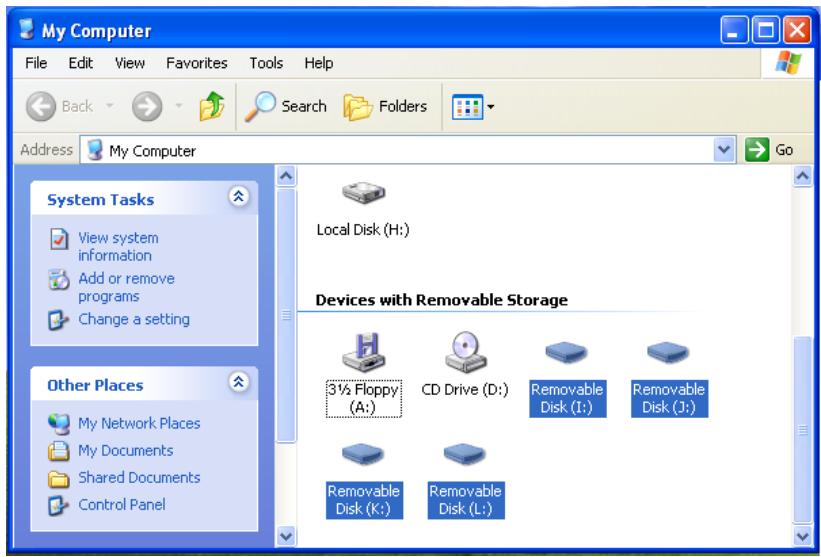

Quatre disques amovibles avec de nouvelles lettres attribuées apparaissent dans Mon Ordinateur. Le Lecteur de Multicartes est prêt à fonctionner.

Pour le Lecteur de Multicartes avec un disque incorporé de 0Mb, seulement 3 disques mobiles vont apparaître. Pour retirer en toute sécurité la carte mémoire, assurez-vous qu'aucune diode ne clignote (aucun transfert de données en cours).

Attention : Ne jamais retirer ou insérer une carte mémoire ou déconnecter le câble USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Utilisation sous Mac OS 9.x

1. Complétez l'installation du pilote.
2. Connectez le Lecteur de Multicartes directement au port USB disponible (ou par le biais d'une extension de câble USB).
3. Insérez une carte mémoire dans le lecteur de multicartes. Une icône de disque apparaît à l'écran. Vous pouvez utiliser la carte mémoire comme s'il s'agissait d'un disque dur Mac.

Avec un disque flash pré-installé (128 Mo ou 256 Mo), vous pouvez utiliser ce lecteur de multicartes comme disque dur sans insérer de carte mémoire. Pour retirer votre carte mémoire en toute sécurité, sélectionnez et faites glisser l'icône de disque dans la corbeille. Après la disparition de l'icône de disque, vous pouvez retirer la carte mémoire.

Attention : ne retirez jamais ou n'insérez jamais une carte mémoire, et ne déconnectez pas le câble USB pendant que des données sont en cours de transmission. Pour éviter tout arrêt inapproprié, ouvrez le dossier transféré dans son nouvel emplacement pour vous assurer que le transfert a été effectué correctement.

Utilisation sous Mac OS X 10.1.2 ou version ultérieure

Le lecteur de multicartes est une unité sans pilote à installer. Vous pouvez le connecter directement à n'importe quel port USB disponible (ou via une extension de câble USB) et vous n'avez aucun pilote à installer. Mac OS X 10.1.2 détectera l'unité. Insérez une carte mémoire dans le lecteur de multicartes. Une icône de disque apparaîtra sur votre écran. Vous pouvez alors utiliser la carte mémoire comme s'il s'agissait d'un disque dur Mac.

Avec un disque flash pré-installé (128 Mo ou 256 Mo), vous pouvez utiliser ce lecteur de multicartes comme disque dur sans insérer de carte mémoire. Pour retirer votre carte mémoire en toute sécurité, sélectionnez et faites glisser l'icône de disque dans la corbeille. Après la disparition de l'icône de disque, vous pouvez retirer la carte mémoire.

Attention : ne retirez jamais ou n'insérez jamais une carte mémoire, et ne déconnectez pas le câble USB pendant que des données sont en cours de transmission. Pour éviter tout arrêt inapproprié, ouvrez le dossier transféré dans son nouvel emplacement pour vous assurer que le transfert a été effectué correctement.

Utilisation sous Linux Kernel 2.4 ou versions ultérieures

Le lecteur de multicartes est une unité sans pilote à installer sous Linux 2.4 ou versions ultérieures. Suivez la procédure ci-dessous pour le monter et l'utiliser.

1. Ajoutez les deux commandes suivantes dans /etc/modules.conf :

options scsi_mod max_scsi_luns=4

below usb_storage sd_mod

1. Connectez le lecteur de multicartes au port USB disponible et redémarrez votre ordinateur. Votre ordinateur détectera automatiquement le lecteur de multicartes.
2. Créez un répertoire pour le lecteur de multicartes.

Exemple : mkdir /mnt/cardreader

1. Montez le Lecteur de Multicartes.

Exemple : mount -a -t msdos /dev/sda /mnt/CardReader

Mise en correspondance des disques :

Pour un Lecteur de Multicartes avec 0 Mo de Flash Disk :

SmartMedia → /dev/sda

MMC/SD/MS → /dev/sdb

CF/Microdrive → /dev/sdc

Pour un Lecteur de Multicartes avec 128 Mo ou 256 Mo de Flash Disk :

Flash intégré → /dev/sda

SmartMedia → /dev/sdb

MMC/SD/MS → /dev/sdc

CF/Microdrive → /dev/sdd

Pour retirer en toute sécurité la carte mémoire, démontez l'unité de l'environnement Linux.

Exemple : umount /mnt/CardReader

Attention : Ne jamais retirer ou insérer une carte mémoire ou déconnecter le câble USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrez le dossier transféré dans sa nouvelle location pour vous assurer

Pour retirer le Lecteur de Multicartes en toute sécurité

Pour retirer sous Windows 98/98SE

Assurez-vous que la diode clignote (aucun transfert de données en cours). Vous pouvez retirer le Lecteur de Multicartes directement du port USB.

Pour retirer sous Windows 2000, Me, et XP

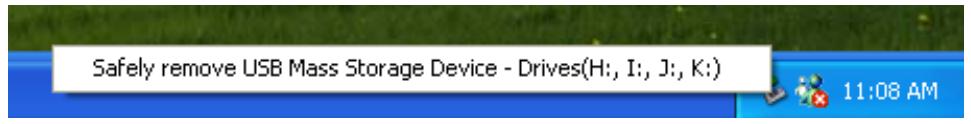

1. Cliquez sur l'icône dans le menu en bas de l'écran.
2. Le message : « Safely remove USB Storage Device » apparaît. Cliquez pour continuer.

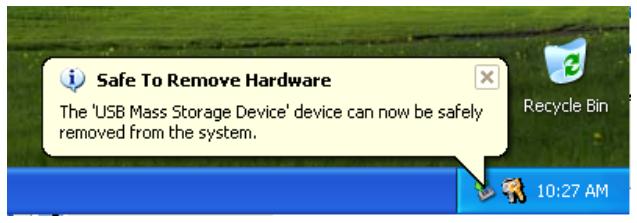

1. La fenêtre : « Safe To Remove Hardware » apparaît. Le Lecteur de Multicartes est prêt à être retiré.

Pour retirer sous Mac OS et Linux

Lorsqu'il n'y a pas de cartes mémoire dans le Lecteur de Multicartes, vous pouvez déconnecter l'unité du port USB à n'importe quel moment.

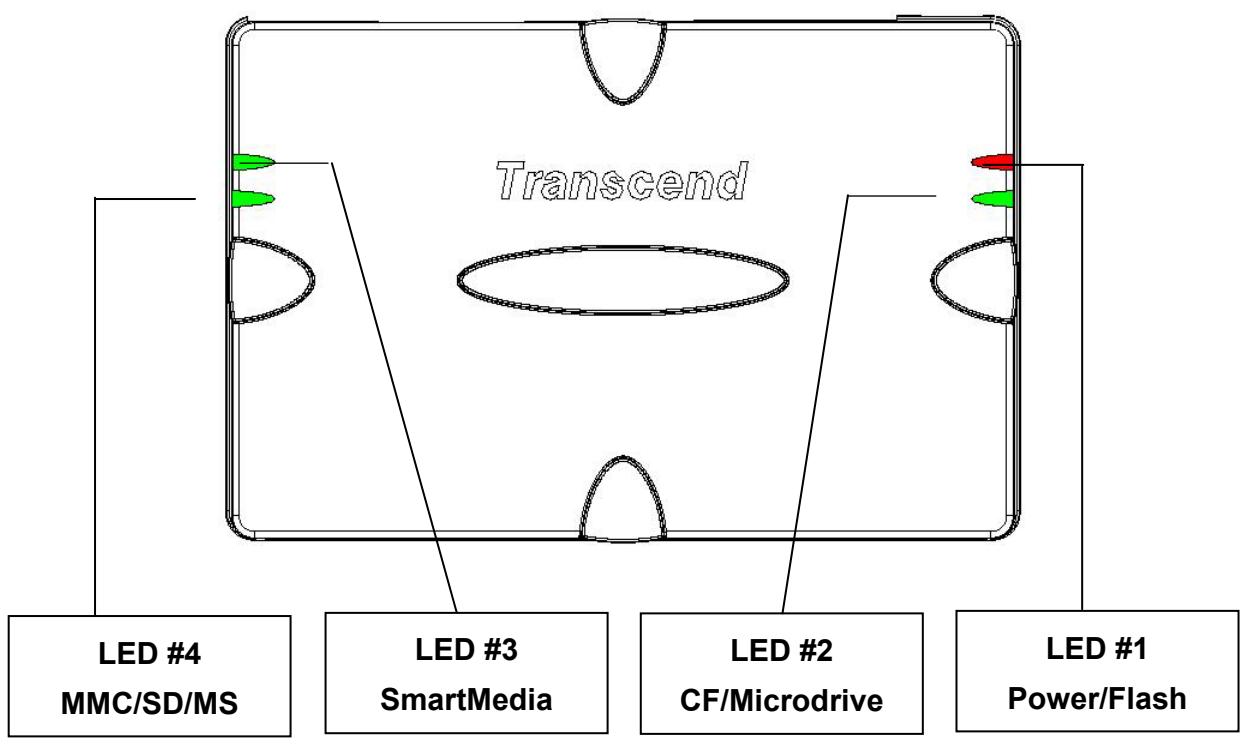

Indicateurs lumineux

LED #1 Rouge : En fonction

Clignotement : transfert de données dans le disque par défaut.

LED #2 Vert : CompactFlash ou Microdrive inséré

Clignotement : transfert de données sur CompactFlash ou Microdrive

LED #3 verte : carte SmartMedia insérée

Clignotement : transfert de données sur carte SmartMedia

LED #4 verte : cartes SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur) et Memory Stick PRO Duo (avec adaptateur) insérées

Clignotement : transfert de données sur SmartMedia, Secure Digital, miniSD (avec adaptateur), MultiMediaCard, RS-MMC (avec adaptateur), Memory Stick, Memory Stick PRO, Memory Stick Duo (avec adaptateur) et Memory Stick PRO Duo (avec adaptateur)

Caractéristiques

Alimentation électrique	DC 5V from USB port
Fente pour carte mémoire	CompactFlash Carte Type I/II
	Microdrive
	SmartMedia Carte
	Secure Digital Carte
	mini Secure Digital (avec adaptateur)
	Carte MultiMedia
	Carte RÉduite Multi Media (avec adaptateur)
	Memory Stick
	Memory Stick PRO
	Memory Stick Duo (avec adaptateur)
	Memory Stick PRO Duo (avec adaptateur)
	Flash Disk (built-in 0MB~256MB)
Indicateurs des diodes	4 sets
Température opérationnelle	0°C – 70°C
Température de stockage	-40°C – 150°C
Humidité	0% – 90% RH
Emission / Sécurité	FCC Class B, CE, BSMI
Taille	97mm x 64mm x 14mm
Poids	55 g

Informations pour commandes

Transcend P/N Capacité du disque intégré

TSOMFLRD7 0 Mo

TS128MFLRD7 128 Mo

TS256MFLRD7 256 Mo

Conditions de garantie

"Envers et contre tout" est la norme que Transcend se fixe en matière de service client. Nous nous efforçons de fabriquer des produits de qualité dépassant celle des normes en vigueur dans l'industrie. Cela fait simplement partie de notre engagement à satisfaire nos clients.

Transcend Information, Inc. (Transcend) s'engage à fournir des produits testés et garantis, sans défaut matériel ou de fabrication, et conformes aux spécifications publiées. Si, pendant la période de garantie, votre produit Transcend ne fonctionne pas correctement en raison d'un défaut de fabrication ou de matériel, et ce malgré une utilisation normale dans un environnement recommandé, Transcend réparera ou remplacera votre produit par un produit aux caractéristiques similaires. Cette garantie est soumise aux limitations et conditions ci-après :

Durée de garantie : la garantie des lecteurs/enregistreurs USB Transcend est valable 2 ans après la date d'achat. Une preuve d'achat est nécessaire. Transcend inspectera le produit et décidera de le réparer ou de le remplacer. Transcend se réserve le droit de fournir un produit de remplacement aux fonctionnalités équivalentes.

Limitations : Cette garantie ne s'applique pas aux produits endommagés à la suite d'un accident, d'un emploi incorrect ou abusif, d'une mauvaise manipulation, d'une mauvaise installation, d'une altération, d'un mauvais usage ou de problèmes liés à des surtensions électriques. Les produits Transcend doivent être utilisés avec des périphériques conformes aux normes de l'industrie informatique. Transcend ne sera pas tenu responsable des dommages causés par l'usage de périphériques tiers. Transcend ne peut en aucun cas être tenu responsable de dommages directs ou indirects causés par un incident ou ses conséquences, y compris toute perte de profits ou de bénéfices, la perte de revenu ou de données ou tout autre dommage accidentel ou fortuit, de toute altération de relations commerciales, dû à ce produit, même si Transcend a été averti d'une telle éventualité. Cette limitation ne s'applique pas dans la mesure où elle ne serait pas conforme à la loi en vigueur.

Avertissement : La garantie ci-dessus est une garantie exclusive, sans aucune autre garantie, implicite ou explicite, de quelque nature que ce soit ; ceci incluant mais ne se limitant pas aux garanties de commercialisation et d'adéquation à une utilisation particulière. Cette garantie ne sera en aucun cas affectée par un support technique ou des conseils délivrés par Transcend.

Enregistrement en ligne : http://www.transcendusa.com/registration.
