Type de produit	Lecteur de cartes mémoire 6-en-1
Marque	Transcend
Modèle	TS0MFLRD6
Dimensions	125 x 84 x 21 mm
Poids	105 g
Alimentation	5 V DC via port USB (sans alimentation externe)
Interface	USB 2.0 (rétrocompatible USB 1.1)
Débit de transfert maximal	480 Mbit/s
Types de cartes supportés	CompactFlash Type I/II, IBM Microdrive, SmartMedia, Secure Digital, MultiMediaCard, Memory Stick, Memory Stick PRO
Nombre de fentes	4 (une commune pour SD/MMC)
Systèmes d'exploitation supportés	Windows 98/98SE/2000/Me/XP, Mac OS 9.x, Mac OS X 10.1.2+, Linux Kernel 2.4+
Installation sans pilote	Windows Me/XP, Mac OS X, Linux 2.4+
Indicateurs lumineux	5 LEDs (alimentation rouge, verts pour SmartMedia, SD/MMC, CF/Microdrive, Memory Stick)
Température de fonctionnement	0°C à 70°C
Température de stockage	-40°C à 150°C
Humidité	0% à 90% HR
Certifications	FCC Classe B, CE, BSMI
Garantie	2 ans
Contenu de la boîte	Lecteur, câble d'extension USB, CD pilote, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Ne pas retirer la carte ou déconnecter le câble pendant le transfert de données.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur.

FOIRE AUX QUESTIONS - TS0MFLRD6 TRANSCEND

Quels types de cartes mémoire sont supportés par le Transcend TS0MFLRD6 ?

Le lecteur supporte six types de cartes : CompactFlash Type I/II, IBM Microdrive, SmartMedia, Secure Digital, MultiMediaCard, Memory Stick et Memory Stick PRO.

Ce lecteur est-il compatible avec Windows 10 ?

La notice indique une compatibilité jusqu'à Windows XP. Cependant, en tant que périphérique de stockage de masse USB, il est probablement reconnu sans pilote sous Windows 10, mais Transcend ne garantit pas cette compatibilité.

Comment installer le pilote sous Windows 98/2000 ?

Insérez le CD pilote fourni, cliquez sur Driver et suivez l'assistant d'installation. Redémarrez l'ordinateur après installation. Ne connectez pas le lecteur avant l'installation du pilote.

Le lecteur nécessite-t-il une alimentation externe ?

Non, le lecteur est alimenté directement par le port USB (5V DC). Aucune alimentation externe n'est requise.

Comment retirer en toute sécurité une carte mémoire ?

Assurez-vous qu'aucune LED ne clignote (pas de transfert en cours). Sous Windows, utilisez l'icône Retirer le périphérique en toute sécurité. Sous Mac, faites glisser l'icône du disque dans la corbeille. Sous Linux, démontez l'unité avec la commande umount.

Que signifient les LEDs sur le lecteur ?

La LED rouge indique l'alimentation. Les LEDs vertes indiquent le type de carte insérée : SmartMedia, SD/MMC, CF/Microdrive, Memory Stick. Une LED clignotante signifie un transfert de données.

Quelle est la vitesse de transfert maximale ?

Le lecteur supporte l'USB 2.0 avec un débit théorique maximal de 480 Mbit/s. Les performances réelles dépendent de la carte mémoire utilisée.

Le lecteur est-il compatible avec Mac ?

Oui, il est compatible avec Mac OS 9.x (nécessite pilote) et Mac OS X 10.1.2 ou ultérieur (aucun pilote requis).

Quelle est la durée de garantie du Transcend TS0MFLRD6 ?

La garantie est de 2 ans à compter de la date d'achat, sous réserve des conditions mentionnées dans la notice.

Que faire si le lecteur n'est pas reconnu par l'ordinateur ?

Vérifiez la connexion USB et essayez un autre port. Si vous êtes sous Windows 98/2000, assurez-vous que le pilote est installé. Redémarrez l'ordinateur. Si le problème persiste, contactez le support Transcend.

MODE D'EMPLOI TS0MFLRD6 TRANSCEND

Manuel d'utilisation

P/N TS0MFLRD6A

Installation du pilote

Installation du pilote sous Windows 98/98SE et 2000 2 Installation du pilote sous Mac OS 9.x 3

Utilisation du lecteur de cartes 6-en-1

Utilisation sous Windows 98/98SE et 2000 3 Utilisation sous Windows Me et XP 4 Utilisation sous Mac OS 9.x 6 Utilisation sous Mac OS X 10.1.2 ou suivant 6 Utilisation sous Linux Kernel 2.4 ou postérieures 7

Pour retirer le lecteur de cartes 6-en-1 en toute sécurité

Pour retirer sous Windows 98/98SE 8 Pour retirer sous Windows 2000, Me, et XP 8 Pour retirer sous Mac OS et Linux 9

Indicateurs lumineux 10

Conditions de garantie

Merci d'avoir acheté le Lecteur de Cartes 6-en-1 Transcend. Ce petit appareil, conçu pour un transfert rapide de données, permet d'utiliser six différents types de mémoire : CompactFlash™, IBM Microdrive™, SmartMedia™, Secure Digital, MultiMediaCard™, Memory Stick®/Memory Stick PRO. Le Lecteur de Cartes 6-en-1 s'installe sans aucune difficulté et ne nécessite qu'une interface USB, ce qui lui permet d'être utilisable sur n'importe quel PC, Mac ou ordinateur portable. De plus, sa maniabilité, sa grande capacité de détention de données et son design impressionnant vous offriront une toute nouvelle expérience.

Contenu du paquet

La boîte du Lecteur de Cartes 6-en-1 inclut les éléments suivants.

Lecteur de Cartes 6-en-1 CD pilot Cable d'extension USB Guide d'installation rapide

Caractéristiques

Caractéristiques du Lecteur de Cartes 6-en-1:

Conforme aux spécifications USB 2.0 Installation facile - Alimentation par le port USB (pas d'alimentation externe) Supporte six différents types de mémoire:

CompactFlash Card Type I/II

IBM Microdrive

SmartMedia Card

Secure Digital Card

MultiMediaCard

Memory Stick / Memory Stick PRO

• Transfert grande vitesse jusqu'à 480Mbit/sec et Diodes d'indication d'insertion de carte et de transfert de données.

Configuration requise

Ordinateur de bureau ou portable avec un port USB. Un des systèmes suivants.

• Windows® 98/98SE, Windows® 2000
• Windows® Me, Windows® XP (Pas de pilote nécessaire)
• MacTM OS 9. x
• Mac™ OS X 10.1.2 ou versions postérieures (Pas de pilote nécessaire)
• Linux kernel 2.4 ou versions postérieures (Pas de pilote nécessaire)

Installation du pilote sous windows 98/98se et 2000

1. Allumez votre ordinateur auquel vous allez connecter le Lecteur de Cartes 6-en-1 et assurez-vous que le port USB est disponible et en état de fonctionner. (Ne connectez pas votre Lecteur de Cartes 6-en-1 à ce moment!)

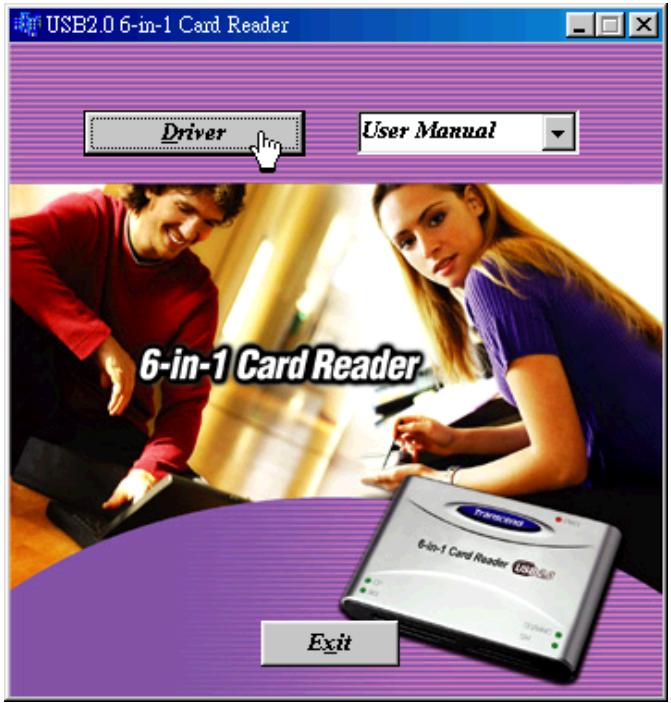

2. Insérez le CD pilote dans le lecteur de CD-ROM (Auto-Run supporté). Cliquez sur le bouton Driver.

1. L'assistant d'installation vous guide le long de la procédure.
2. Redémarrez votre ordinateur pour compléter l'installation.

Vous pouvez désinstaller le Lecteur de Cartes 6-en-1 et le pilote en lançant le programme Add/Remove dans settings > Control Panel. Suivez les instructions à l'écran.

pour compléter la procédure.

Installation du pilote sous mac OS 9. x

1. Allumez votre ordinateur auquel vous allez connecter le Lecteur de Cartes 6-en-1 et assurez-vous que le port USB est disponible et en état de fonctionner. (Ne connectez pas votre Lecteur de Cartes 6-en-1 à ce moment!)

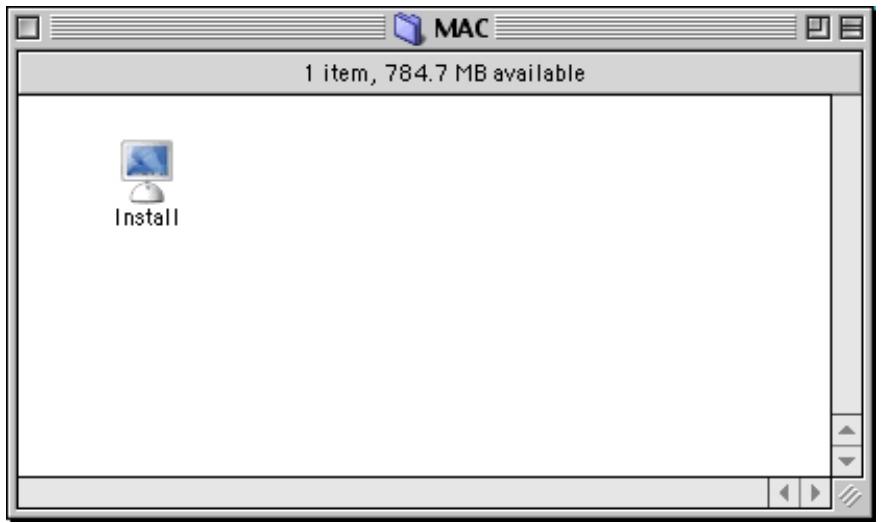

2. Insérez le CD pilote dans le lecteur de CD-ROM et lancez le programme d'installation sous le dossier Mac du lecteur de CD.

1. Redémarrez votre ordinateur pour compléter l'installation.

Utilisation du lecteur de cartes 6-en-1

Les cartes MultiMediaCard et Secure Digital utilisent la même fente du lecteur de cartes 6 en 1. Vous ne pouvez utiliser qu'une seule carte à la fois.

Utilisation sous windows 98/98se et 2000

1. Complétez l'installation du pilote.
2. Connectez à l'aide du câble d'extension USB le lecteur de cartes 6 en 1 à un port USB.

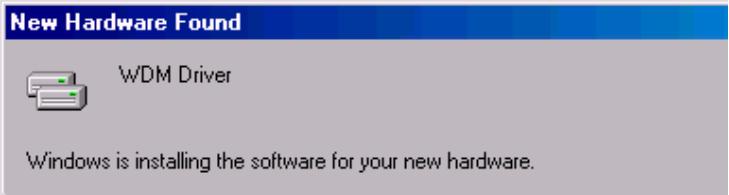

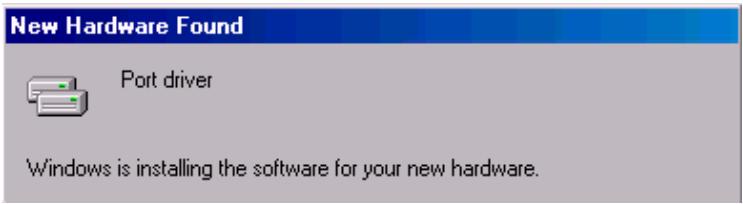

3. Notre ordinateur va reconnaître automatiquement le Lecteur de Cartes 6-en-1 et le message « New Hardware Found » apparait. Windows va installer les dossiers pour l'utilisation de votre unité.

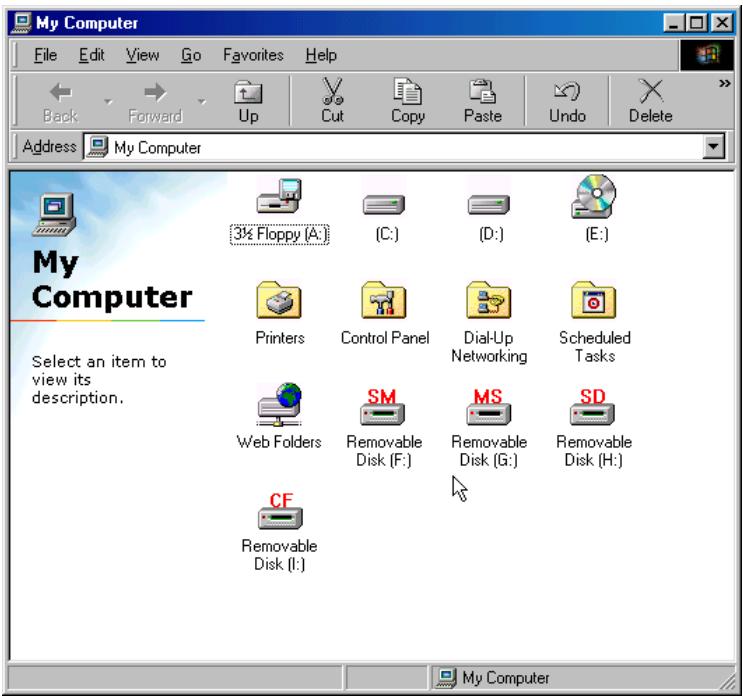

1. Quatre « removable Disk » avec des nouvelles lettres attribuées apparaissent dans My computer. Le Lecteur de Cartes 6-en-1 est prêt à fonctionner.

Pour retirer en toute sécurité la carte mémoire, assurez-vous qu'aucune diode ne clignote (aucun transfert de données en cours).

Attention: Ne jamais retirer ou insérer une carte mémoire ou déconnecter le câble USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer

Utilisation sous windows me et XP

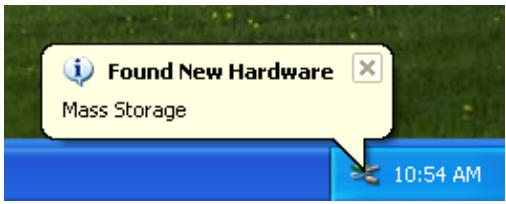

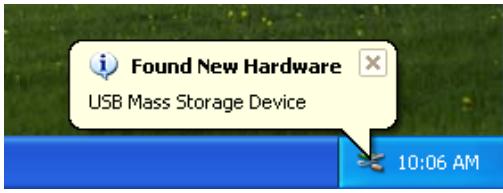

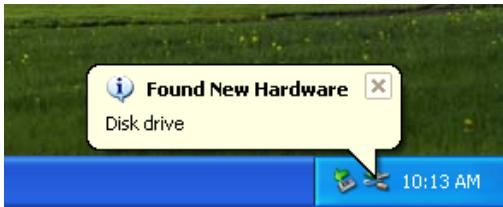

Le Lecteur de Cartes 6-en-1 est une unité libre de tout pilote sous Windows Me et Windows XP. Vous pouvez le connecter à l'aide du câble d'extension USB le lecteur de cartes 6 en 1 à un port USB disponible. Dans ce cas, vous n'avez pas à installer un pilote particulier. Windows Me et Windows XP vont détecter l'unité et installer automatiquement les dossiers associés nécessaires.

Les séquences de la procédure sont listées ci-dessous:

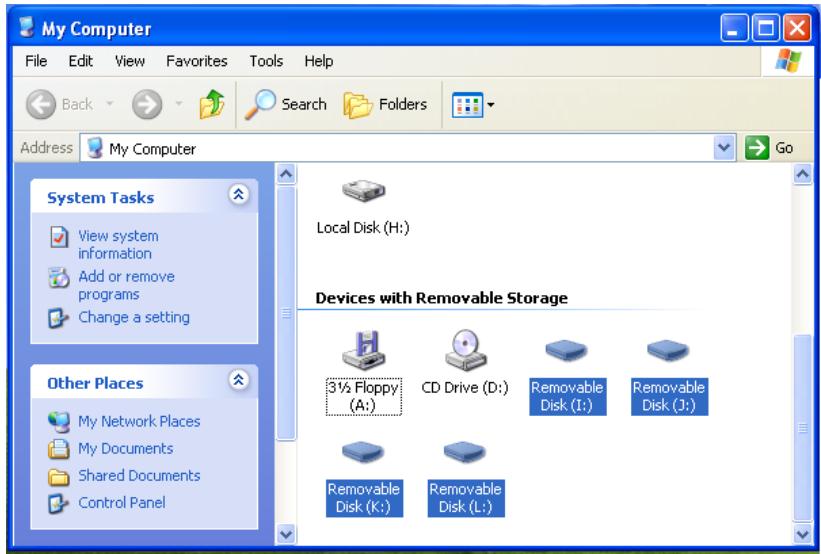

Quatre disques amovibles avec de nouvelles lettres attribuées apparaissent dans Mon Ordinateur. Le Lecteur de Cartes 6-en-1 est prêt à fonctionner.

Pour retirer en toute sécurité la carte mémoire, assurez-vous qu'aucune diode ne clignote (aucun transfert de données en cours).

Attention: Ne jamais retirer ou insérer une carte mémoire ou déconnecter le cable USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Utilisation sous mac OS 9. x

1. Complétez l'installation du pilote.
2. Connectez à l'aide du câble d'extension USB le lecteur de cartes 6 en 1 à un port USB disponible.
3. Insérez une carte mémoire dans le Lecteur de Cartes 6-en-1. Une icône disque apparaît sur l'écran. Vous pouvez utiliser la carte mémoire comme s'il s'agissait d'un disque dur Mac.

Pour retirer cette mémoire en sécurité, sélectionnez et faites glisser l'icône disque dans la poubelle. Après disparition du disque icône vous pouvez retirer la carte mémoire.

Attention: Ne jamais retirer ou insérer une carte mémoire ou déconnecter le cable USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Utilisation sous mac OS x 10.1.2 ou suivant

Le Lecteur de cartes 6-en-1 est une unité libre de tout pilote d'installation. Vous pouvez connecter à l'aide du câble d'extension USB le lecteur de cartes 6 en 1 à un port USB disponible. Dans ce cas vous n'avez pas à installer un pilote particulier. Mac OS X 10.1.2 va détecter l'unité. Insérez une carte mémoire dans le lecteur de cartes 6-en-1. Une icône disque va apparaître sur votre écran. Vous pouvez alors utiliser la carte mémoire comme s'il s'agissait d'un disque dur Mac.

Pour retirer votre carte mémoire en sécurité, sélectionnez et faites glisser l'icône disque dans la poubelle. Après disparition du disque icône, vous pouvez retirer la carte mémoire.

Attention: Ne jamais retirer ou insérer une carte mémoire ou déconnecter le cable USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Utilisation sous linux kernel 2.4 ou postérieures

Le Lecteur de cartes 6-en-1 est une unité libre de tout pilote d'installation sous Linux 2.4 ou postérieures. Suivez la procédure ci-dessous pour le monter et l'utiliser.

1. Ajoutez les deux commandes suivantes dans : /etc/modules.conf :

options scsi_mod max_scsi_luns=4

below usb_storage sd_mod

1. Connectez le Lecteur de cartes 6-en-1 dans le port USB disponible et redémarrez votre ordinateur. Votre ordinateur va détecter automatiquement le Lecteur de cartes 6-en-1.
2. Créez un répertoire pour le Lecteur de cartes 6-en-1.

Example: mkdir /mnt/cardreader

1. Montez le Lecteur de cartes 6-en-1.

Example: mount -a -t mdos /dev/mnt/CardReader

Mise en correspondance des disques:

SmartMedia /dev/sda

MS/MS PRO /dev/sdb

SD/MMC /dev/sdc

CF/Microdrive /dev/sdd

Pour référer en toute sécurité la carte mémoire, démontez l'unité de l'environnement Linux.

Exemple : umount /mnt/CardReader

Attention: Ne jamais retirer ou insérer une carte mémoire ou déconnecter le cable USB alors que des données sont en train d'être transmises. Pour éviter tout arrêt inapproprié, ouvrir le dossier transféré dans sa nouvelle location pour vous assurer que le transfert a été achevé correctement.

Pour retirer sous windows 98/98se

Assurez-vous que la Diode clignote (aucun transfert de données en cours). Vous pouvez rétirer le Lecteur de cartes 6-en-1 directement du port USB.

Pour retirer sous windows 2000, me, et XP

1. Cliquez sur l'icône dans le menu en bas de l'écran.

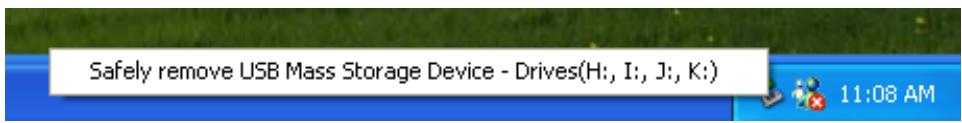

1. Le message: Safely remove USB Storage Device apparait. Cliquez pour continuer.

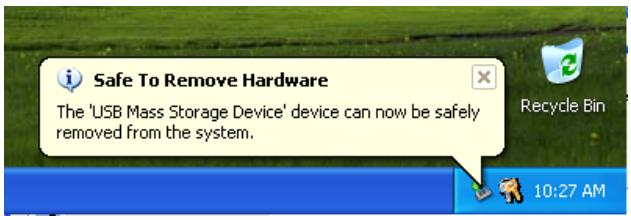

1. La fenêtre: Safe To Remove Hardware apparait. Le Lecteur de cartes 6-en-1 est prêt à être retiré.

Pour retirer sous mac OS et linux

Lorsqu'il n'y a pas de cartes mémoires dans le Lecteur de cartes 6-en-1, vous pouvez déconnecter l'unité du port USB à n'importe quel moment.

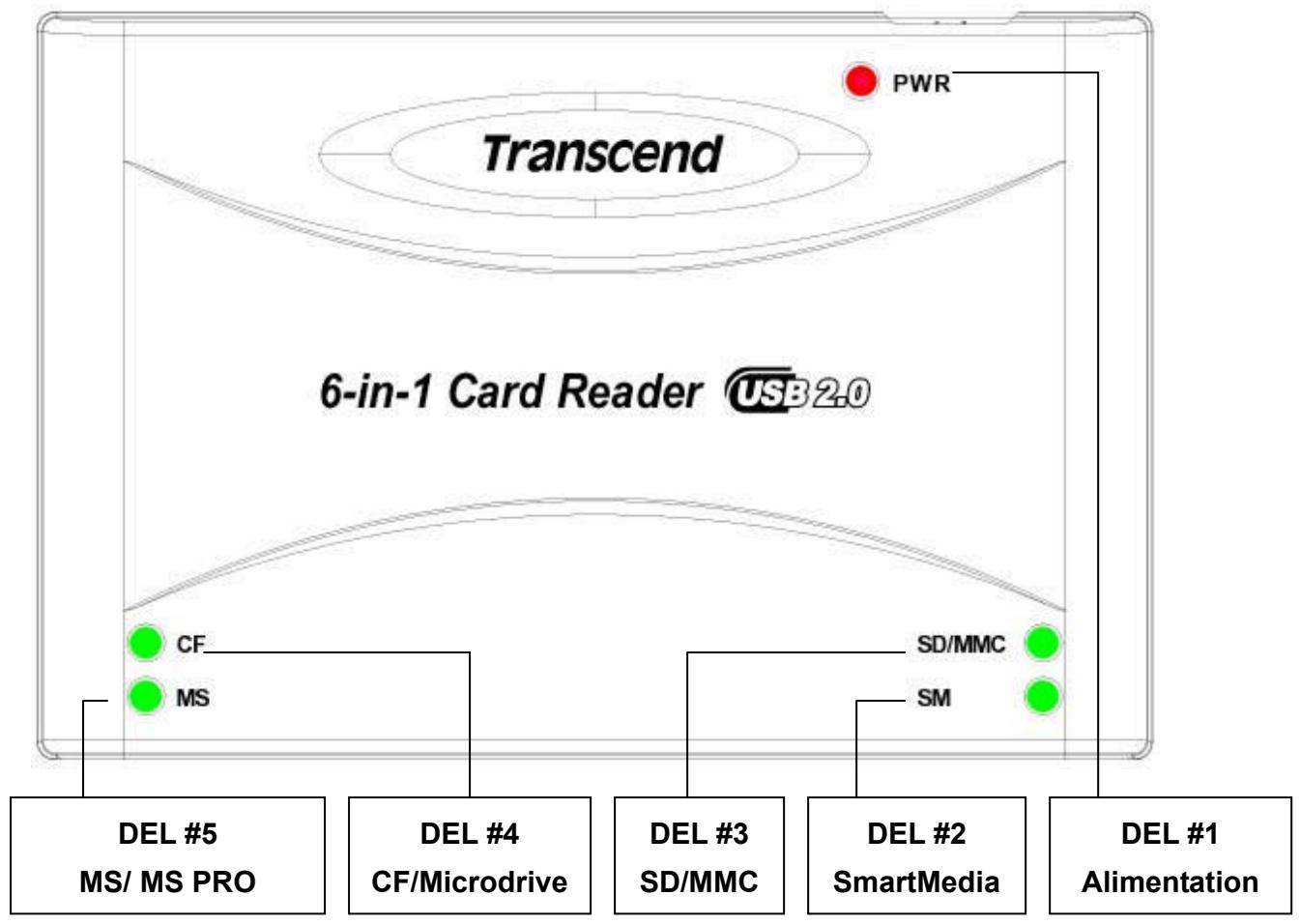

Indicateurs lumineux

DEL #1 Rouge: Allumé DEL #2 Vert: Carte SmartMedia insérée

Clignotant: Transfert de données sur la carte SmartMedia

DEL #3 Vert: Carte Secure Digital ou MultiMediaCard insérée

Clignotante: Transfert de données sur la carte Secure Digital ou MultiMediaCard

DEL#4 Vert: CompactFlash ou Microdrive insérée

Clignotant: Transfert de données sur la carte CompactFlash ou Microdrive

DEL #5 Vert: Memory Stick ou Memory Stick PRO insérée

Clignotante : Transfert de données sur Memory Stick ou Memory Stick PRO

Caractéristiques

Alimentation électrique DC 5V depuis le port USB

Fente pour carte mémoire CompactFlash Card Type I / II

IBM Microdrive

SmartMedia Card

Secure Digital Card

MultiMediaCard

Memory Stick / Memory Stick PRO

Indicateurs des diodes 5 sets

Température opérationnelle 0°C - 70°C

Température de stockage -40°C - 150°C

Humidité 0% - 90% RH

Émission / Sécurité FCC Class B, CE, BSMI

Taille 125mm x 84mm x 21mm

Poids 105g

Conditions de garantie

"Envers et contre tout" est la norme que Transcend se fixe en termes de service client. Nous nous efforçons de fabriquer des produits de qualité dépassant celle des normes en vigueur dans l'industrie. Ceci fait tout simplement partie de notre engagement à satisfaire nos clients.

Transcend Information, Inc. (Transcend) s'engage à fournir des produits testés et garantis étant sans défaut matériels ou de fabrication, et étant conformes aux spécifications publiées. Si, pendant la période de garantie, votre produit Transcend ne fonctionne pas correctement, à cause d'un défaut de fabrication ou de matériel, et ce malgré une utilisation normale en environnement recommandé, Transcend réparera ou remplacera le produit par un produit aux caractéristiques similaires. Cette garantie est sujette aux limitations et aux conditions ci-après:

Durée de garantie: la garantie des Lecteurs/Enregistreurs USB Transcend est valable 2 ans après la date d'achat. Une preuve d'achat est nécessaire. Transcend inspectera le produit et prendra la décision de le réparer ou de le remplacer. Transcend se réserve le droit de fournir un produit de remplacement aux fonctionnalités équivalentes.

Limitations: Cette garantie ne s'applique pas aux produits endommagés à la suite d'un accident, d'emploi incorrect ou abusif, de mauvaise manipulation, de mauvaise installation, d'alteration, de mauvais usage ou de problèmes liés à des surtensions électriques. Les produits Transcend doivent être utilisés avec des périphériques conformes aux normes de l'industrie informatique. Transcend ne sera pas tenu responsable des dommages causés par l'utilisation de périphériques tiers. Transcend ne peut en aucun cas être tenu responsable de dommages directs ou indirects causés par un incident ou ses conséquences, y compris toute perte de profits ou de bénéfices, la perte de revenu ou de données ou tout autre dommage accidentel ou fortuit, de toute altération de relations commerciales, dû à ce produit, même si Transcend a précédemment été averti d'une telle éventualité. Cette limitation ne s'applique pas dans la mesure où elle ne serait pas conforme à la loi en vigueur.

Avertissement: La garantie ci-dessus est une garantie exclusive, sans aucune autre garantie, implicite ou explicite de chaque nature que ce soit; ceci comprenant mais ne se limitant pas aux garanties de commercialisation et d'adéquation à une utilisation particulière. Cette garantie ne sera en aucun cas affectée par un support technique ou des conseils délivrés par Transcend.

Inscrivez-vous en ligne sur http://www.transcend.nl/registration
