G41C-GS - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil G41C-GS ASROCK au format PDF.
| Type de produit | Carte mère |
| Marque | ASROCK |
| Modèle | G41C-GS |
| Facteur de forme | Micro ATX (24.4 cm x 19.8 cm) |
| Socket CPU | LGA 775 pour Intel Core 2 Extreme / Quad / Duo, Pentium Dual Core, Celeron |
| Chipset | Intel G41 + ICH7 |
| Mémoire | 2 x DDR3 (max 8 Go) + 2 x DDR2 (max 8 Go), double canal |
| Fréquences mémoire | DDR3 1333(OC)/1066/800 ; DDR2 800/667/533 |
| Slots d'extension | 1 x PCI Express x16, 1 x PCI Express x1, 2 x PCI |
| Graphique intégré | Intel GMA X4500, mémoire partagée max 1759 Mo, résolution max 2048x1536 @75Hz |
| Audio | 5.1 canaux HD (VIA VT1705) |
| Réseau | Realtek Gigabit LAN RTL8111DL (10/100/1000 Mb/s) |
| Ports arrière | 1 x PS/2 souris, 1 x PS/2 clavier, 1 x COM, 1 x VGA, 4 x USB 2.0, 1 x RJ-45, entrée/sortie/microphone |
| Connecteurs internes | 4 x SATA II, 1 x IDE, 1 x FDD, 1 x LPT, 2 x USB 2.0 en-tête, 1 x audio panneau avant |
| Alimentation | ATX 24 broches + 4 broches 12V |
| BIOS | AMI 8 Mo, support Smart BIOS, Instant Flash |
| Systèmes d'exploitation | Windows 7 / Vista / XP (32 et 64 bits) |
| Certifications | FCC, CE, EuP Ready |
| Entretien | Débrancher avant nettoyage, utiliser un chiffon doux et sec, éviter l'humidité |
| Sécurité | Respecter les précautions ESD, ne pas toucher les composants sous tension |
FOIRE AUX QUESTIONS - G41C-GS ASROCK
Questions des utilisateurs sur G41C-GS ASROCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice G41C-GS - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil G41C-GS de la marque ASROCK.
MODE D'EMPLOI G41C-GS ASROCK

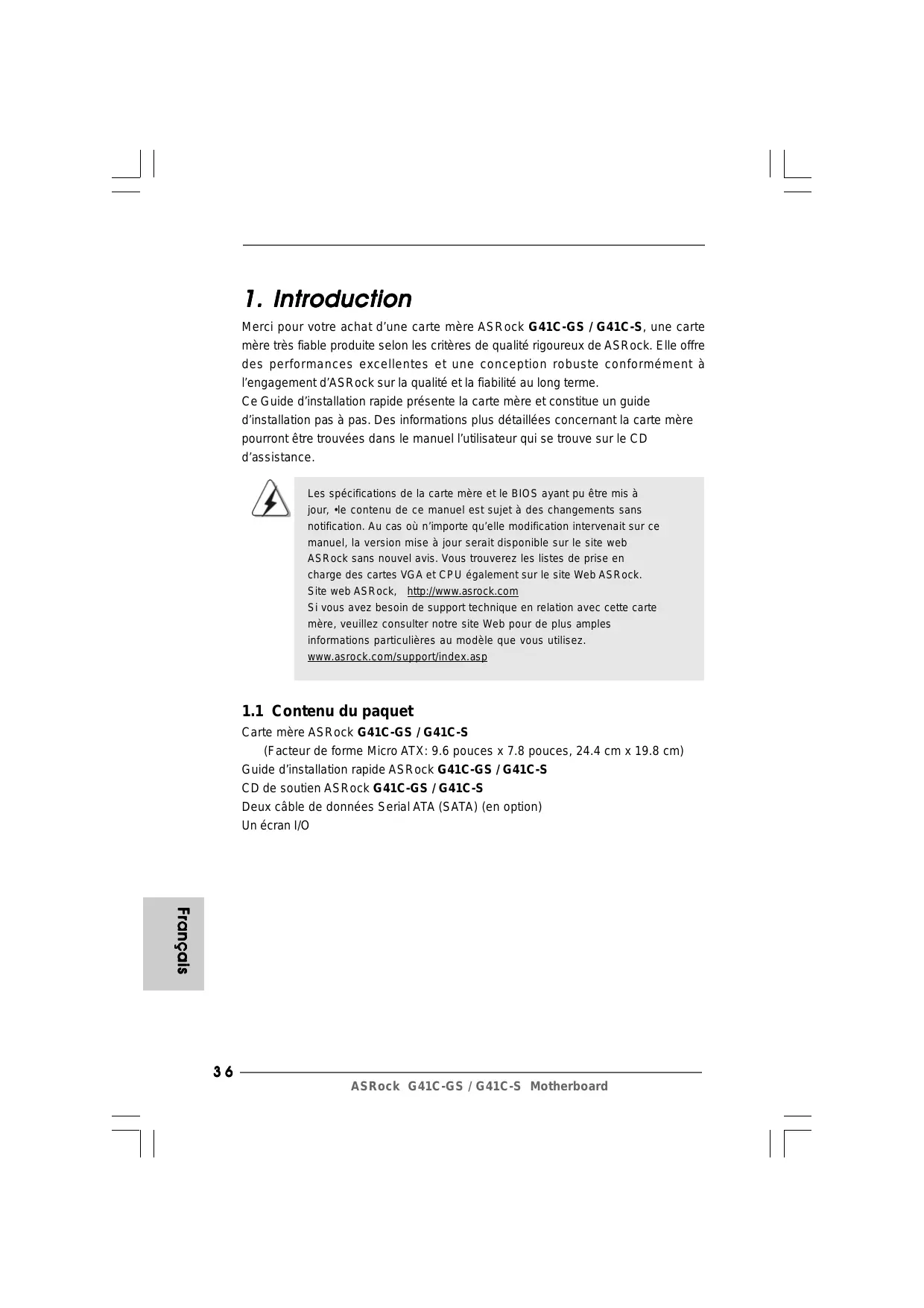

Merci pour votre achat d'une carte mère ASRock G41C-GS / G41C-S, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.
Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l'utilisateur qui se trouve sur le CD d'assistance.
Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, •le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe qu'elle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp
1.1 Contenu du paquet
Carte mère ASRock G41C-GS / G41C-S
(Facteur de forme Micro ATX: 9.6 pouces x 7.8 pouces, 24.4 cm x 19.8 cm)
Guide d'installation rapide ASRock G41C-GS / G41C-S
Deux câble de données Serial ATA (SATA) (en option)
Un écran I/O
1.2 Spécifications
| Format | - Facteur de forme Micro ATX :9.6 pouces x 7.8 pouces, 24.4 cm x 19.8 cm |
| CPU | - LGA 775 pour Intel® CoreTM 2 Extreme / CoreTM 2 Quad /CoreTM 2 Duo / Pentium® Dual Core / Celeron® Dual Core /Celeron® acceptant les processeurs Penryn Quad CoreYorkfield et Dual Core Wolfdale- FSB1333/1066/800/533MHz CPUs- Prise en charge de la technologie Hyper-Threading(voir ATTENTION 1)- Prend en charge la technologie Untied Overclocking(voir ATTENTION 2)- Prise en charge de la technologie EM64T par le CPU |
| Chipsets | - Northbridge: Intel® G41- Southbridge: Intel® ICH7 |
| Mémoire | - Compatible avec la Technologie de Mémoire à Canal Double(voir ATTENTION 3)- 2 x slots DIMM DDR3- Supporter DDR3 1333(OC)/1066/800 non-ECC, sansamortissement mémoire (voir ATTENTION 4)- Capacité maxi de mémoire système: 8GB(voir ATTENTION 5)- 2 x slots DIMM DDR2- Supporter DDR2 800/667/533 non-ECC, sans amortissementmémoire (voir ATTENTION 4)- Capacité maxi de mémoire système: 8GB(voir ATTENTION 5) |
| Slot d’extension | - 1 x slot PCI Express x16- 1 x slot PCI Express x1- 2 x slot PCI |
| VGA sur carte | - Intel® Graphics Media Accelerator X4500- nuanceur de pixels 4.0, VGA DX10- mémoire partagée max 1759MB (voir ATTENTION 6)- Prend en charge le D-Sub avec une résolution maximalejusqu’à 2048x1536 @ 75Hz |
| Audio | - 5.1 Son haute définition de CH (codec audio VIA® VT1705) |
| LAN | - G41C-GSRealtek PCIE x1 Gigabit LAN RTL8111DL,vitesse 10/100/1000 Mb/s |
| - G41C-SRealtek PCIE x1 LAN 8103EL / 8102EL, vitesse 10/100 Mb/s- Support du Wake-On-LAN | |
| Panneau arrièreE/S | I/O Panel- 1 x port souris PS/2- 1 x port clavier PS/2- 1 x port série: COM 1- 1 x port VGA- 4 x ports USB 2.0 par défaut- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)- Jack audio: entrée ligne / sortie ligne / microphone |
| Connecteurs | - 4 x connecteurs SATAII, prennent en charge un taux de transfert de données pouvant aller jusqu'à 3.0Go/s(Ne supporte pas les fonctions “RAID” et “Hot-Plug”(Connexion à chaud)) (voir ATTENTION 7)- 1 x ATA100 IDE connecteurs(prend en charge jusqu'à 2 périphériques IDE)- 1 x Port Disquette- 1 x embase de port d'impression- Connecteur pour ventilateur de CPU/Châssis/Ventilateur- br. 24 connecteur d'alimentation ATX- br. 4 connecteur d'alimentation 12V ATX- Connecteur audio panneau avant- 2 x en-tête USB 2.0 (accepte 4 ports USB 2.0)(voir ATTENTION 8) |
| BIOS | - 8Mb BIOS AMI-BIOS AMI- Support du “Plug and Play”- Compatible pour événements de réveil ACPI 1.1- Support SMBIOS 2.3.1- VCCM, NB, VTT, GTLRef Tension Multi-ajustement- Prise en charge du Smart BIOS |
| CD d'assistance | - Pilotes, utilitaires, logiciel anti-virus (Version d'essai), Suite logicielle ASRock (CyberLink DVD Suite et Creative Sound Blaster X-Fi MB) (Version OEM et d'essai) |
| Caractéristiqueunique | - Tuner ASRock OC (voir ATTENTION 9)- Économiseur d'énergie intelligent (voir ATTENTION 10)- l'Instant Boot- ASRock Instant Flash (voir ATTENTION 11)- ASRock OC DNA (voir ATTENTION 12)- L'accélérateur hybride:- Contrôle direct de la fréquence CPU(voir ATTENTION 13)- ASRock U-COP (voir ATTENTION 14)- Garde d’échec au démarrage (B.F.G.) |
| Surveillance système | - Contrôle de la température CPU- Mesure de température de la carte mère- Tachéomètre ventilateur CPU/Châssis/Ventilateur- Ventilateur silencieux d’unité centrale- Monitoring de la tension: +12V, +5V, +3.3V, Vcore |
| OS | - Microsoft® Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit |
| Certifications | - FCC, CE- Prêt pour EuP (alimentation Prêt pour EuP requise)(voir ATTENTION 15) |
* Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http://www.asrock.com
ATTENTION
Il est important que vous réalisiez qu'il y a un certain risque à effectuer l'overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l'overclocking. L'overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c'est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l'overclocking.
ATTENTION!
- En ce qui concerne le paramétrage "Hyper-Threading Technology", veuillez consulter la page 36 du manuel de l'utilisateur sur le CD technique.
- Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez lire “La technologie de surcadençage à la volée” à la page 21 pour plus d'informations.
-
Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d'intégrer la Technologie de Mémoire à Canal Double, assurez-vous de bien lire le guide d'installation des modules mémoire en page 14 pour réaliser une installation correcte.
-
Veuillez vérifier dans le tableau ci-dessous pour les fréquences de prise en charge mémoire et les fréquences FSB UC correspondantes.
| Fréquence FSB UC | Fréquence de prise en charge mémoire |
| 1333 | DDR3 800, DDR3 1066, DDR3 1333 |
| DDR2 667, DDR2 800 | |
| 1066 | DDR3 800, DDR3 1066 |
| DDR2 667, DDR2 800 | |
| 800 | DDR3 800 |
| DDR2 667, DDR2 800 | |
| 533 | DDR3 800 |
| DDR2 533 |
* DDR3 1333 modules de mémoire fonctionneront en mode overclocking.
* Lorsque vous utilisez un processeur a FSB533 sur cette carte mere,le systeme fonctionnera a DDR3 533 si vous utilisez un module memoire DDR3 800.
* Si vous adopter un CPU FSB1333 et module de mémoire DDR3 1333 sur cette carte mère, vous devez ajuster les cavaliers. S'il vous plaît, vous référer à la page 43 pour une bonne cavaliers.
- Du fait des limites du système d'exploitation, la taille mémoire réelle réservée au système pourra être inférieure à 4 Go sous Windows® 7 / Vista™ / XP. Avec Windows® OS avec CPU 64 bits, il n'y a pas ce genre de limitation.
- La dimension maximum du memoire partage est definie par le vendeur de jeu de puces et est sujet de changer. Veuillez verifier la Intel® website pour les informations recentes SVP.
- Avant d'installer le disque dur SATAII au connecteur SATAII, veuillez lire le Guide « Installation du disque dur SATAII » à la page 25 du « Manuel de l'utilisateur » qui se trouve sur le CD de support pour régler votre lecteur de disque dur SATAII au mode SATAII. Vous pouvez aussi directement connecter le disque dur SATA au connecteur SATAII.
- La gestion de l'alimentation pour l'USB 2.0 fonctionne bien sous Microsoft® Windows® 7 64-bit / 7 / Vista™ 64-bit/ Vista™ / XP 64-bit / XP SP1; SP2.
- Il s'agit d'un usage facile ASRock overclocking outil qui vous permet de surveiller votre système en fonction de la monitrice de matériel et overclocker vos périphériques de matériels pour obtenir les meilleures performances du système sous environnement Windows®. S'il vous plaît visitez notre site web pour le fonctionnement des procédures de Tuner ASRock OC. ASRock website: http://www.asrock.com
-
Comprenant une conception matérielle et logicielle propriétaire avancée, Intelligent Energy Saver est une technologie révolutionnaire qui offre des gains d'énergie incomparables. En d'autres termes, il est capable d'apporter des économies d'énergie exceptionnelles et d'améliorer l'efficacité énergétique sans sacrifier aux performances de calcul. Veuillez visiter notre site Web pour les procédures d'utilisation d'Intelligent Energy Saver. Site Web ASRock : http://www.asrock.com
-
O ASRock Instant Flash é um utilitário de flash do BIOS incorporado na memória Flash ROM. Esta prática ferramenta de actualização do BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos sistemas operativos, como o MS-DOS ou o Windows®. Com este utilitário, poderá premir a tecla
durante o teste de arranque POST ou premir a tecla para exibir o menu de configuração do BIOS para aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar o novo ficheiro de BIOS numa unidade flash USB, numa disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com apenas alguns cliques sem ter de utilizar outra disquete ou outro complicado utilitário de flash. Note que a unidade flash USB ou a unidade de disco rígido devem utilizar o sistema de ficheiros FAT32/16/12. - Le nom même du logiciel – OC DNA vous indique littéralement ce dont il est capable. OC DNA, utilitaire exclusif développé par ASRock, offre une façon pratique pour l'utilisateur d'enregistrer les paramètres d'overclockage et de les partager avec d'autres. Il vous aide à enregistrer votre overclockage sous le système d'exploitation et simplifie le processus compliqué d'enregistrement des paramètres d'overclockage. Avec OC DNA, vous pouvez enregistrer vos réglages d'overclockage en tant que profil et les partager avec vos amis ! Vos amis peuvent alors charger le profil d'overclockage sur leur propre système pour obtenir les mêmes réglages d'overclockage que les vôtres ! Veuillez noter que le profil d'overclockage peut être partagé et utilisé uniquement sur la même carte mère.
- Même si cette carte mère offre un contrôle sans souci, il n'est pas recommandé d'y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d'endommager le CPU et la carte mère.
- Lorsqu'une surchauffe du CPU est détectée, le système s'arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d'UC sur la carte mère fonctionne correctement et débranchez le cordon d'alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n'oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l'installation du PC.
- EuP, qui signifie Energy Using Product (Produit Utilisant de l'Energie), est une disposition établie par l'Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d'arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d'Intel', l'alimentation électrique EuP doit correspondre à la norme, qui est que l'efficacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.
1.3 Réglage des cavaliers
L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne relie les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont "FERMEES" quand le capuchon est placé sur ces 2 broches.
Ferme
Ouvert
Le cavalier
PS2_USB_PWR1
(voir p.2 No. 1)
Description
Court-circuitez les broches 2 et 3 pour choisir +5VSB (standby) et permettre aux périphériques PS/2 ou USB de réveiller le système.
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant standby supérieur fourni par l'alimentation.
Effacer la CMOS
(CLRCMOS1)
le cavalier à 2 broches)
(voir p.2 No. 23)
le cavalier à 2 broches
Note: CLRCMOS1 vous permet d'effacer les données de la CMOS. Ces données incluent les informations système telles que le mot de passe, la date, l'heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l'ordinateur et débranchez le câble d'alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N'oubliez pas de retirer le cavalier avant après avoir restauré le CMOS.
Cavalier EUP LAN / EUP Audio
(EUP_LAN1, cavalier à 3 broches, voir p.2 N° 28)
(EUP_AUDIO1, cavalier à 3 broches, voir p.2 N° 27)
EUP_LAN1
EUP_AUDIO1
Défaut (activer EuP)
Note: La conception des cavaliers EUP_LAN et EUP_AUDIO réduit la
consommation de courant de cette carte mère afin de répondre à la norme EuP. Avec une carte mère ASRock prête pour EuP et une alimentation électrique dont l'efficacité électrique 5Vsb est supérieure à 50% pour une consommation de courant de 100 mA, votre système sera conforme à la norme EuP. Le réglage par défaut (codes pin1 et pin2) est activé pour être conforme à EuP. Si vous souhaitez désactiver cette fonction de sauvegarde de l'énergie, vous pouvez changez les codes pin2 et pin3. Veuillez noter que lorsque le cavalier EUP_LAN est activé, la fonction de réveil Wake-On-
LAN sous S3 (Suspendre vers RAM), S4 (Suspendre vers Disque), et S5 (Arrêt doux) sera désactivée.
(Désactiver EuP)
Cavalier FSB1
(FSB1, cavalier à 3 broches, voir p.2 N° 25)
Si vous adoptez un CPU FSB1333 et Mémoire DDR3 1333 sur cette carte mère, il vous faut régler les cavaliers. Veuillez relier les bornes 2, et 3 avec les cavaliers FSB1. Sinon, le CPU et Mémoire peut ne pas fonctionner correctement sur cette carte mère. Veuillez vous référer aux réglages de cavaliers ci-dessous.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les entêtes et connecteurs causera à la carte mère des dommages irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 21)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le côté Broche1 du connecteur.
Connecteur IDE primaire (Bleu)
(IDE1 br. 39, voir p.2 No. 11)
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails.
Connecteurs Série ATAI
(SATAII_1: voir p.2 fig. 16)
(SATAII_2: voir p.2 fig. 15)
(SATAII_3: voir p.2 fig. 12)
(SATAII_4: voir p.2 fig. 13)
SATAII_1
SATAII_3
SATAII_2
SATAII_4
Ces quatre connecteurs Serial ATA (SATAII) prennent en charge les disques durs SATA ou SATAII pour les dispositifs de stockage interne. L'interface SATAII actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Go/s.
Câble de données
Série ATA (SATA)
(en option)
L'une des deux extrémités du câble de données SATA peut être connectée au disque dur SATA / SATAllou au connecteur SATAll sur la carte mère.
En-tête USB 2.0
(USB6_7 br.9)
(voir p.2 No. 17)
(USB4_5 br.9)
(voir p.2 No. 18)
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0.
Embase de port d'impression
(LPT1 25 broches)
(voir p.2 No. 22)
Connecteur audio panneau avant
(HD_AUDIO1 br. 9)
(voir p.2 No. 29)
C'est une interface pour un câble audio en façade qui permet le branchement et le contrôle commodes de périphériques audio.
- L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.
- Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97.
E. Entrer dans l'utilitaire de configuration du BIOS. Saisir les Paramètres avancés puis sélectionner Configuration du jeu de puces. Définir l'option panneau de commande de [Auto] à [Activé].
En-tête du panneau système
(9-pin PANEL1)
(voir p.2 No. 19)
Cet en-tête permet d'utiliser plusieurs fonctions du panneau système frontal.
En-tête du haut-parleur de châssis
(SPEAKER1 br. 4)
(voir p.2 No. 14)
Veuillez connecter le haut-parleur de châssis sur cet en-tête.
Connecteur pour châssis et ventilateur
(CHA_FAN1 br. 3)
(voir p.2 No. 10)
Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.
(PWR_FAN1 br. 3)
(voir p.2 No. 9)
Connecteur du ventilateur de l'UC
(CPU_FAN1 br. 4)
(voir p.2 No. 3)
Veuillez connecter le câble de ventilateur d'UC sur ce connecteur et brancher le fil
ien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches
Broches 1-3 connectées
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(voir p.2 No. 4)
Veuillez connecter l'unité d'alimentation ATX sur cet entête.
Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l'alimentation électrique ainsi qu'aux broches 1 et 13.
20-Installation de l'alimentation électrique ATX
Connecteur ATX 12V
(ATX12V1 br.4)
(voir p.2 No. 2)
Veuillez connecter une unité d'alimentation électrique ATX 12V sur ce connecteur.
2. Informations sur le BIOS
La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser
3. Informations sur le CD de support
Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows®: 7 / 7 64 bits / Vista™ / Vista™ 64 bits / XP / XP 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si "AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier "ASSETUP.EXE" dans le dossier BIN et double-cliquez dessus pour afficher les menus.
