Type de prise	TV, FM, TV-FM-SAT
Compatibilité	TV, FM, SAT

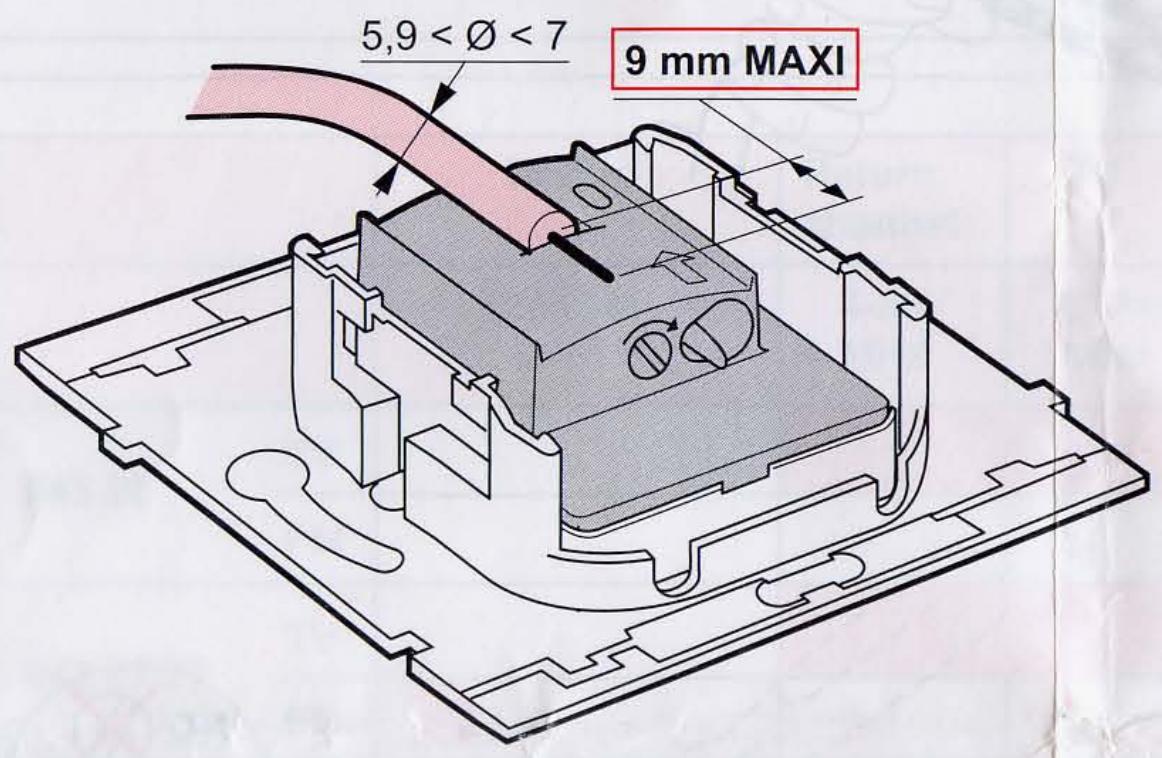

Diamètre câble recommandé	5,9 à 7 mm

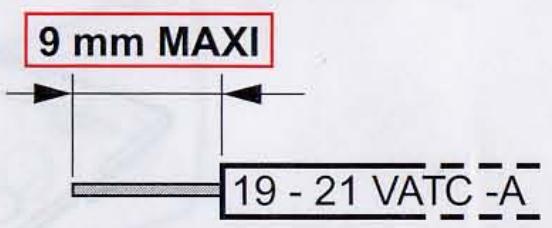

Longueur dénudage câble max	9 mm
Tension d'alimentation	19-21 V AC

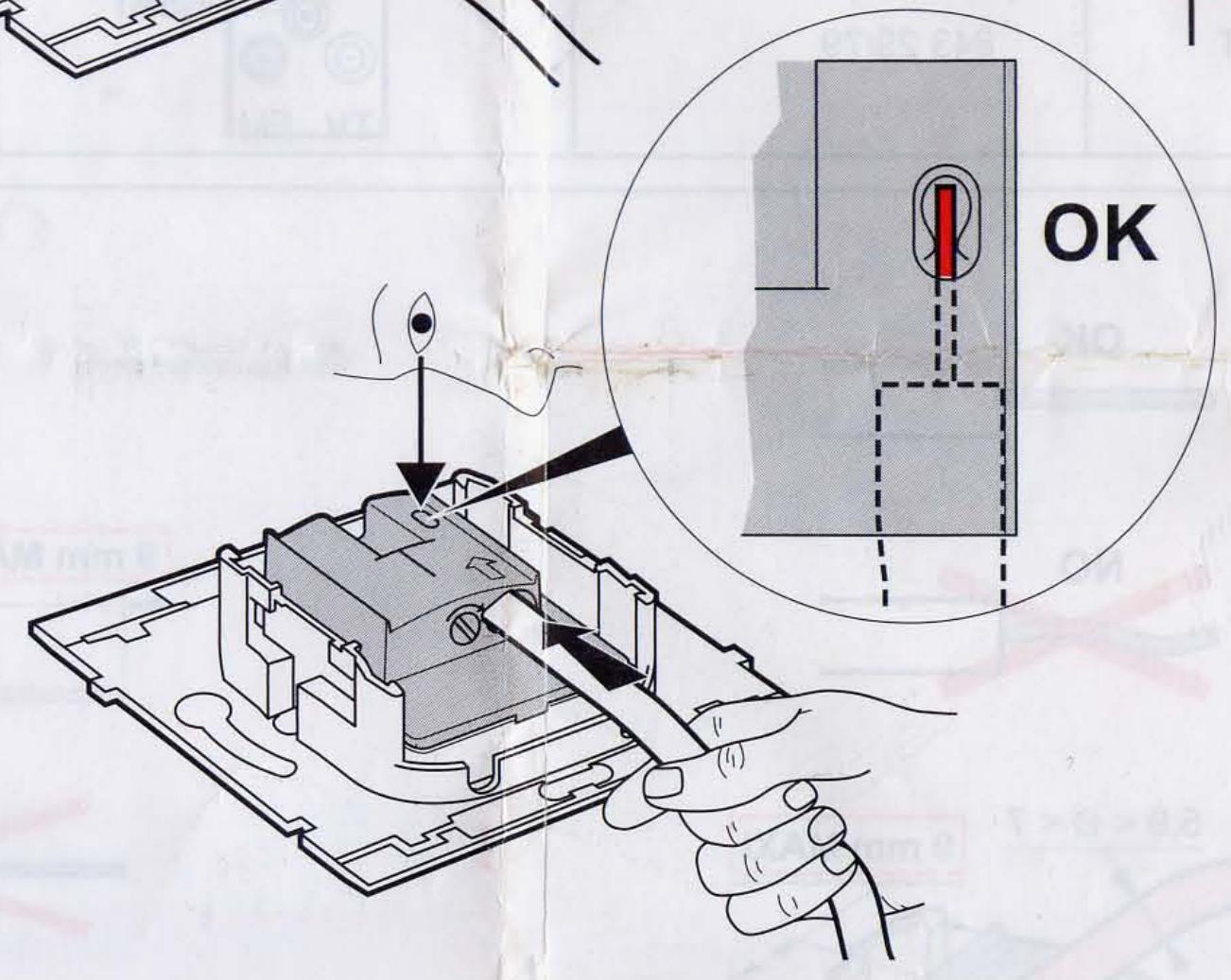

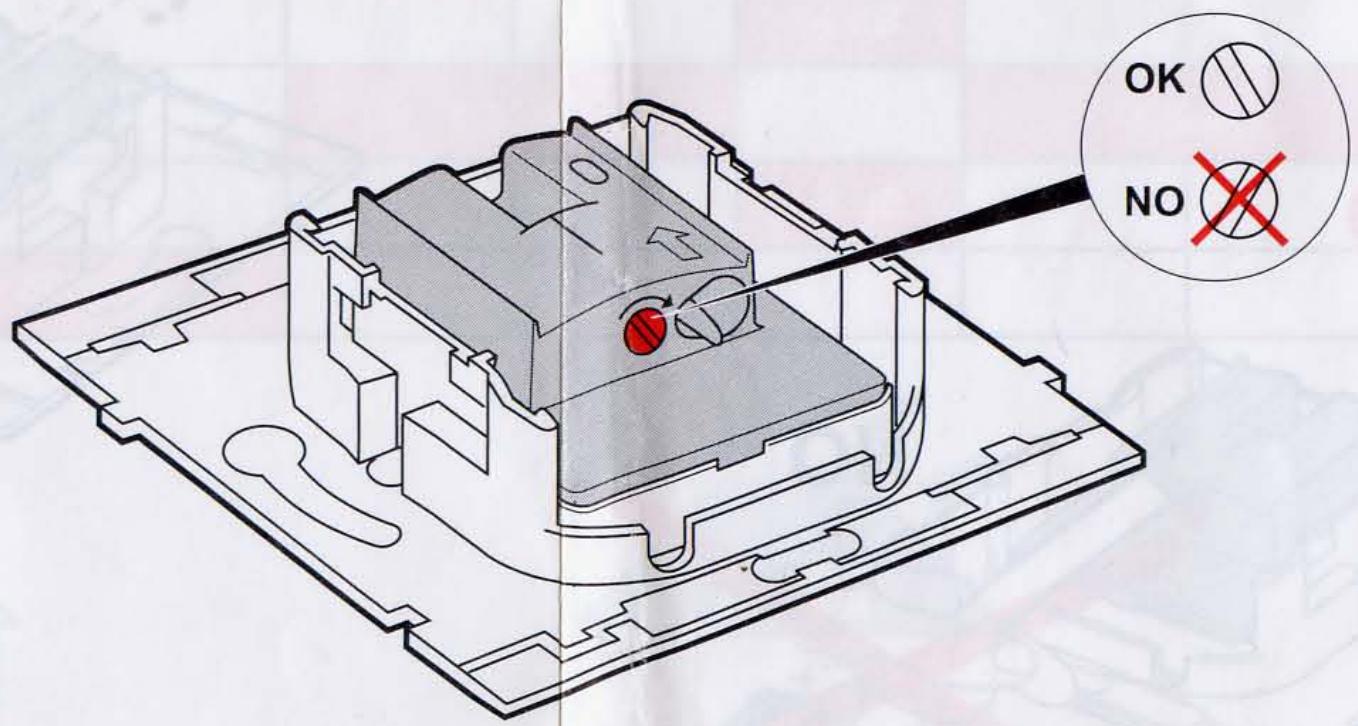

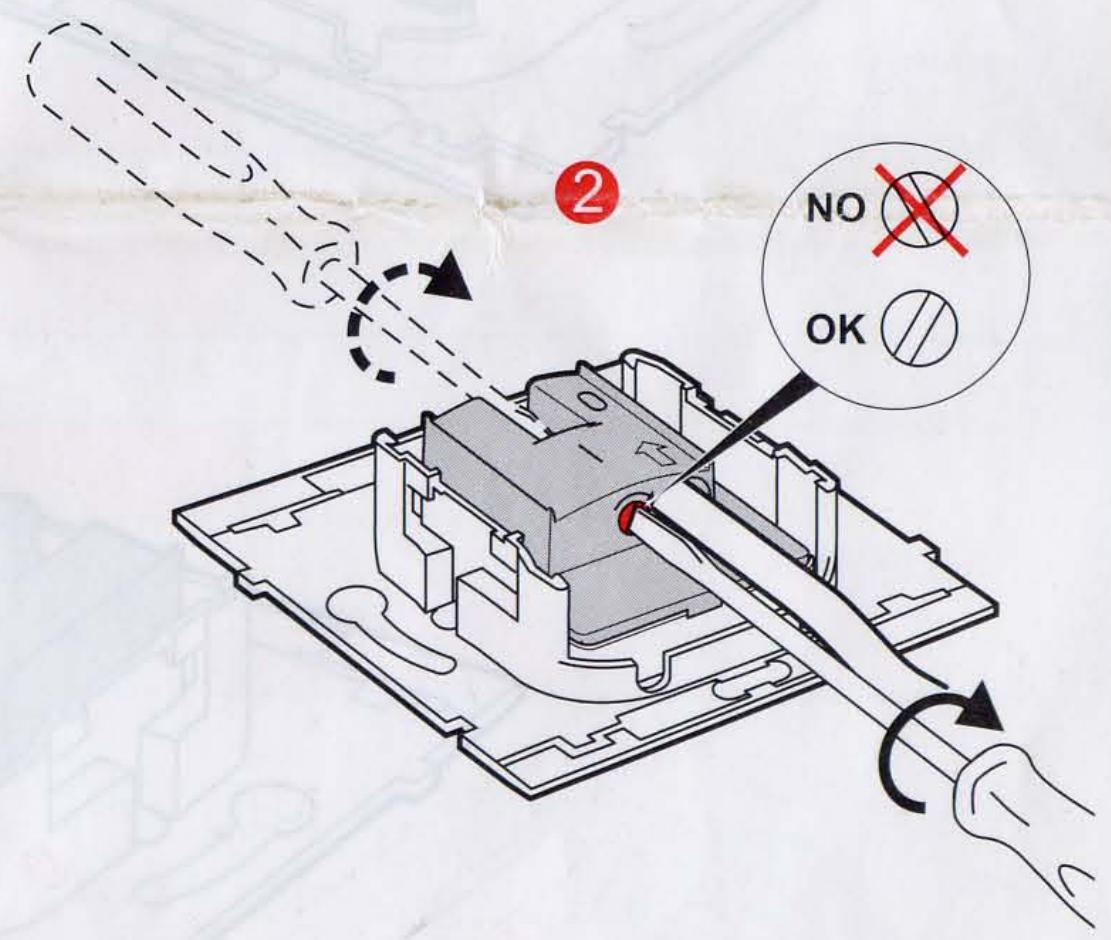

Connexion correcte	Indiquée par témoin OK
Connexion incorrecte	Indiquée par témoin NO
Nombre de connecteurs	3
Type de connecteur TV	Fiche coaxiale
Type de connecteur FM	Fiche coaxiale
Type de connecteur SAT	Fiche coaxiale
Installation	Encastrée
Matériau	Non précisé
Couleur	Non précisé
Normes	Non précisé

FOIRE AUX QUESTIONS - 843 79 LEGRAND

Comment installer le produit LEGRAND 843 79 ?

Pour installer le LEGRAND 843 79, commencez par couper l'alimentation électrique. Fixez le boîtier à la surface désirée en utilisant des vis appropriées. Ensuite, connectez les fils électriques selon le schéma fourni dans le manuel d'instructions et remettez l'alimentation en marche.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse, de vis, et éventuellement d'une pince pour les connexions électriques. Assurez-vous d'avoir également un multimètre pour vérifier les connexions.

Que faire si le produit ne fonctionne pas après l'installation ?

Vérifiez d'abord que l'alimentation électrique est rétablie. Ensuite, assurez-vous que toutes les connexions sont bien serrées et conformes au schéma. Si le problème persiste, consultez le manuel ou contactez le service client.

Le produit est-il compatible avec les systèmes domotiques ?

Oui, le LEGRAND 843 79 est conçu pour être compatible avec divers systèmes domotiques. Vérifiez les spécifications du produit pour plus de détails sur la compatibilité.

Comment entretenir le produit ?

Pour entretenir le LEGRAND 843 79, nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Inspectez aussi les connexions électriques annuellement pour vous assurer qu'il n'y a pas de corrosion ou de dommages.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le LEGRAND 843 79 peuvent être commandées auprès de votre distributeur local LEGRAND ou via le site officiel de LEGRAND.

Quelle est la garantie du produit ?

Le LEGRAND 843 79 est généralement couvert par une garantie de deux ans. Vérifiez les détails de la garantie dans le manuel fourni avec le produit.

MODE D'EMPLOI 843 79 LEGRAND

• Prise TV-FM/TV-FM-SAT
• TV-FM/TV-FM-SAT contactdoos

843 26/27/28/29/76/77/79

• TV-FM/TV-FM-SAT socket
• Πριζα TV-FM/TV-FM-SAT

legrand®

TV-FM	843 27/28/77	TV FM
TV-FM	843 26/76
TV-FM-SAT	843 29/79	SAT TV FM

3

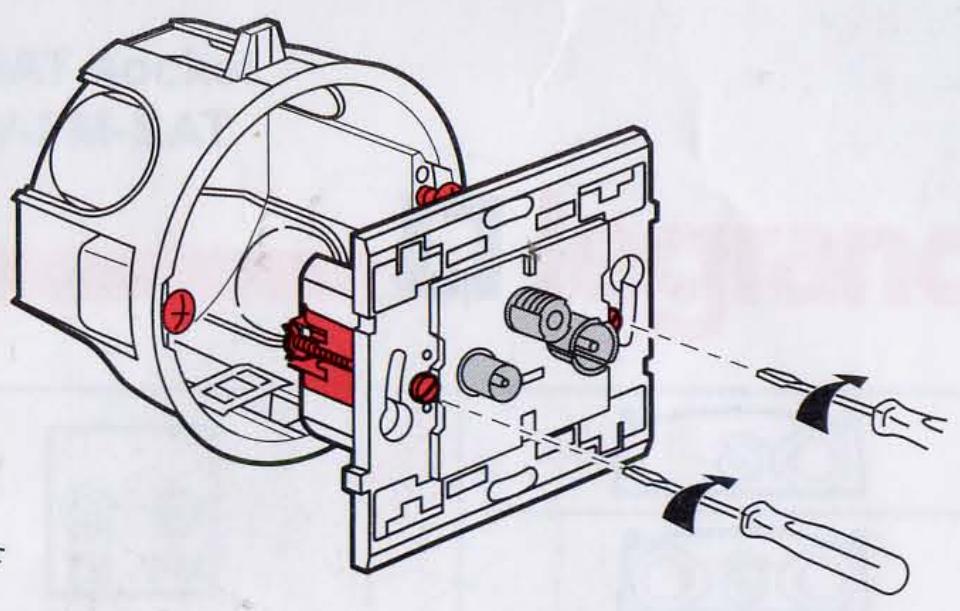

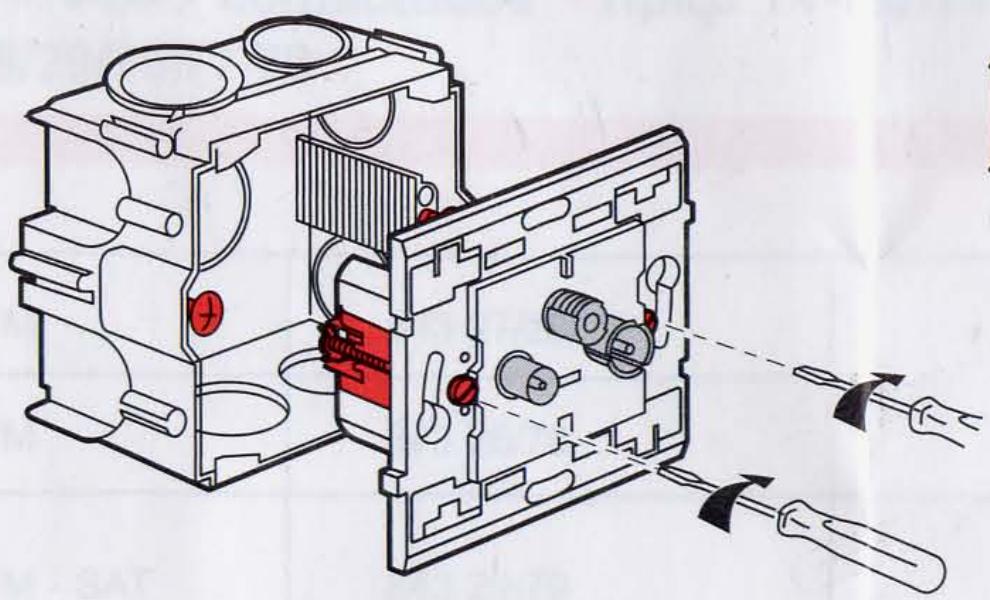

• Fixation
• Bevestiging
  Fixing
• Στερεωση

• Montage
  Montage
  Assembly
  Movtapiogaa

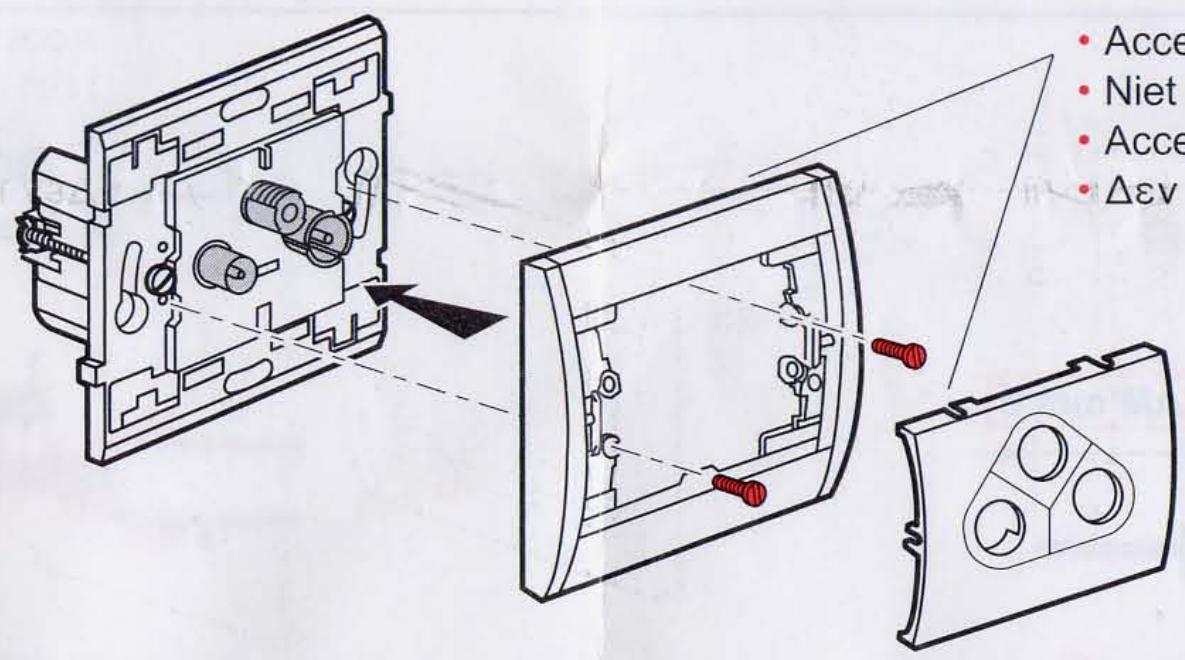

• Accessoires non livrés
• Niet bijgeleverde toebehoren
• Accessories not supplied
• Δεν παρεχονται αξεσουαρ

		DISEq®	Return channel	BI	FM	VHF-BIII	UHF	IF1 (SAT)
		22 KHz 13/18 V	4-30 MHz	47-68 MHz	87.5-108 MHz	120-470 MHz	470-862 MHz	950-2150 MHz
843 28	TV		1.5 dB			1.5 dB
	FM				1.5 dB
843 27/77	TV		10 dB			10 dB
	FM				10 dB
843 26/76	TV		14 dB			14 dB
	FM				14 dB
843 29/79	TV		1.5 dB			1,5dB
	FM				1.5 dB
	SAT	500 mA						2 dB

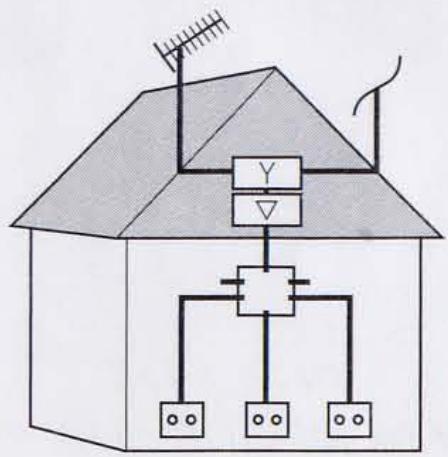

TV-FM hertzian distribution

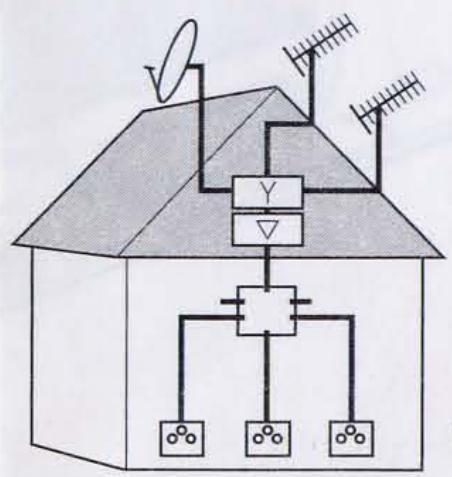

TV - FM SAT hertzian and satellite distribution
